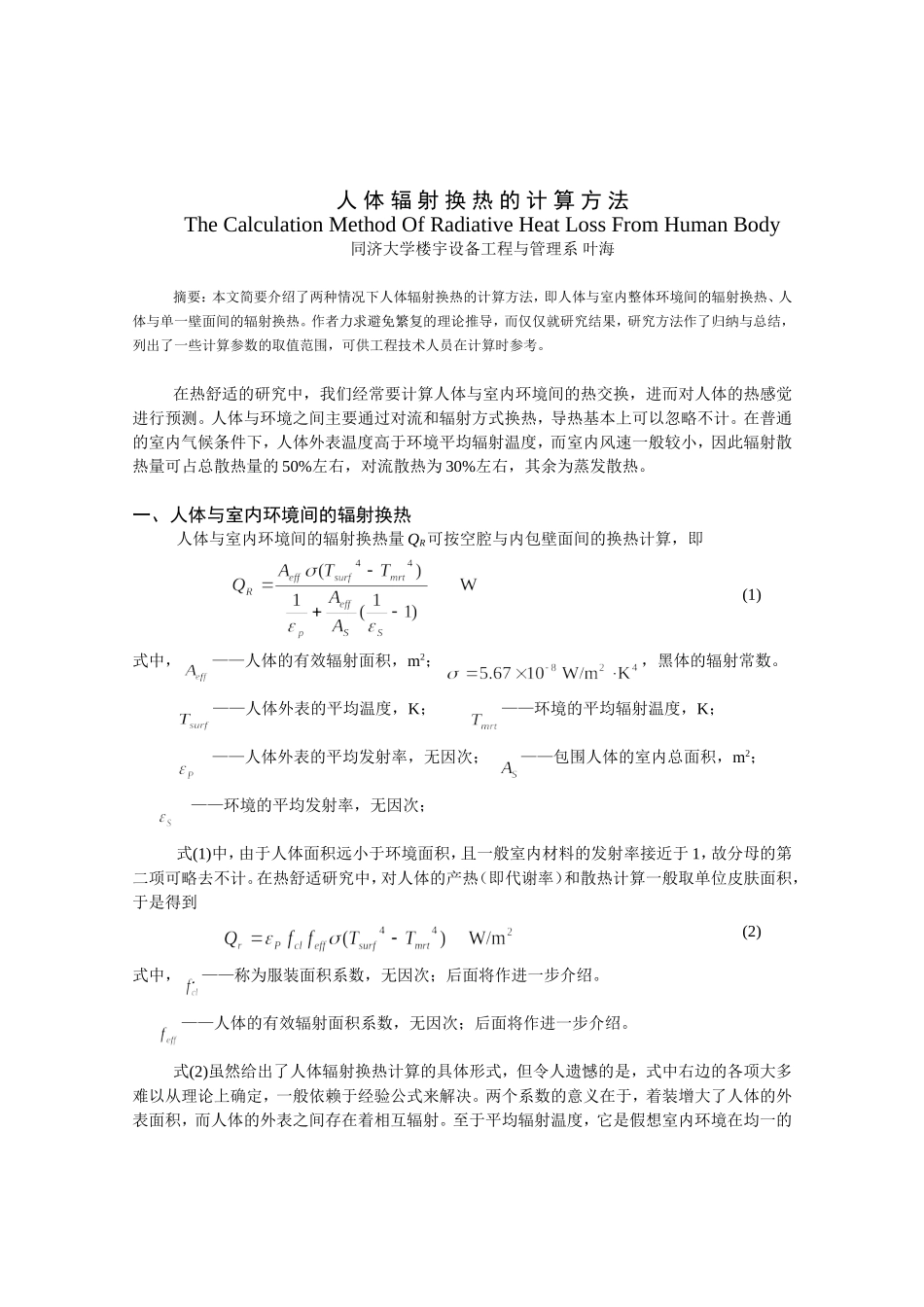

人体辐射换热的计算方法TheCalculationMethodOfRadiativeHeatLossFromHumanBody同济大学楼宇设备工程与管理系叶海摘要：本文简要介绍了两种情况下人体辐射换热的计算方法，即人体与室内整体环境间的辐射换热、人体与单一壁面间的辐射换热。作者力求避免繁复的理论推导，而仅仅就研究结果，研究方法作了归纳与总结，列出了一些计算参数的取值范围，可供工程技术人员在计算时参考。在热舒适的研究中，我们经常要计算人体与室内环境间的热交换，进而对人体的热感觉进行预测。人体与环境之间主要通过对流和辐射方式换热，导热基本上可以忽略不计。在普通的室内气候条件下，人体外表温度高于环境平均辐射温度，而室内风速一般较小，因此辐射散热量可占总散热量的50%左右，对流散热为30%左右，其余为蒸发散热。一、人体与室内环境间的辐射换热人体与室内环境间的辐射换热量QR可按空腔与内包壁面间的换热计算，即(1)式中，——人体的有效辐射面积，m2；，黑体的辐射常数。——人体外表的平均温度，K；——环境的平均辐射温度，K；——人体外表的平均发射率，无因次；——包围人体的室内总面积，m2；——环境的平均发射率，无因次；式(1)中，由于人体面积远小于环境面积，且一般室内材料的发射率接近于1，故分母的第二项可略去不计。在热舒适研究中，对人体的产热（即代谢率）和散热计算一般取单位皮肤面积，于是得到(2)式中，——称为服装面积系数，无因次；后面将作进一步介绍。——人体的有效辐射面积系数，无因次；后面将作进一步介绍。式(2)虽然给出了人体辐射换热计算的具体形式，但令人遗憾的是，式中右边的各项大多难以从理论上确定，一般依赖于经验公式来解决。两个系数的意义在于，着装增大了人体的外表面积，而人体的外表之间存在着相互辐射。至于平均辐射温度，它是假想室内环境在均一的温度下与人体进行换热。以下将对其中各项进行详细讨论。1-1人体外表的平均发射率发射率有时也称为黑度、黑率或辐射系数，它表明物体表面与黑体相比辐射能量的效率。根据基尔霍夫定律，“漫-灰表面”在温度平衡时，可以认为发射率与吸收率相等，但在工程计算中，若温差不过分悬殊，这一关系仍然适用。对于有机物材料，如皮肤、服装和建筑材料，温度变化极小，发射率可视为常数，一般在0.95以上，Mitchell测试过人的皮肤发射率，发现数值在0.995以上。Dunkle等测量了一些服装的发射率，指出天然纤维的发射率在0.9范围内，人造纤维则稍低些。而特殊要求的服装，如隔热服和消防服，由于外表涂有高反射涂层，其发射率往往极低。服装的吸收率与纤维材料和颜色有关，但由于可见光只占热辐射波长范围的一小部分，因此，对眼睛来说同样颜色的服装可能具有不同的吸收率。反之，颜色不同的物质也可能具有相同的吸收率。皮肤对于不同温度的辐射源有不同的吸收率。但对于低温辐射，皮肤和服装的颜色并不影响发射率，在普通的室内环境中，人体皮肤发射率可简单地取1，大多数服装的发射率可近似取0.95，故在一般的辐射换热计算中，人体外表的发射率可取皮肤和服装的平均值0.97。1-2服装面积系数服装面积系数即着装后人体的外表总面积与裸体面积之比。显然，≥1，裸体时=1。服装面积系数也由实验确定，如照相法等。但问题在于，由于性别、民族习惯、气候条件、生活水平等原因致使服装的样式变化万千，另外，即使同样的服装，因穿着的方式或合身程度的不同而各异。将服装面积系数总结为服装热阻的函数是一种简便实用的方法，不幸的是，众多的公式间存在较大的差距。表1列出了根据服装热阻来计算服装面积系数的一些公式，在没有更好的数据时可用它们来估计。而服装热阻可以查相关图表确定，也有根据服装重量进行估算的公式。1-3人体的有效辐射面积系数有效辐射面积系数即有效辐射面积与总的外表面积之比。人体的外形并不是简单的几何体，不同部位间能相互辐射。尽管总的皮肤面积已有许多较为精确的公式可利用，但有效辐射面积的计算要复杂得多。服装通过增加总表面积来改变有效辐射面积，已有服装面积系数可供计算。容易想象，人体的有效辐射面积随姿势的不同而各异，显然不可能统计出所有姿势下的有...
