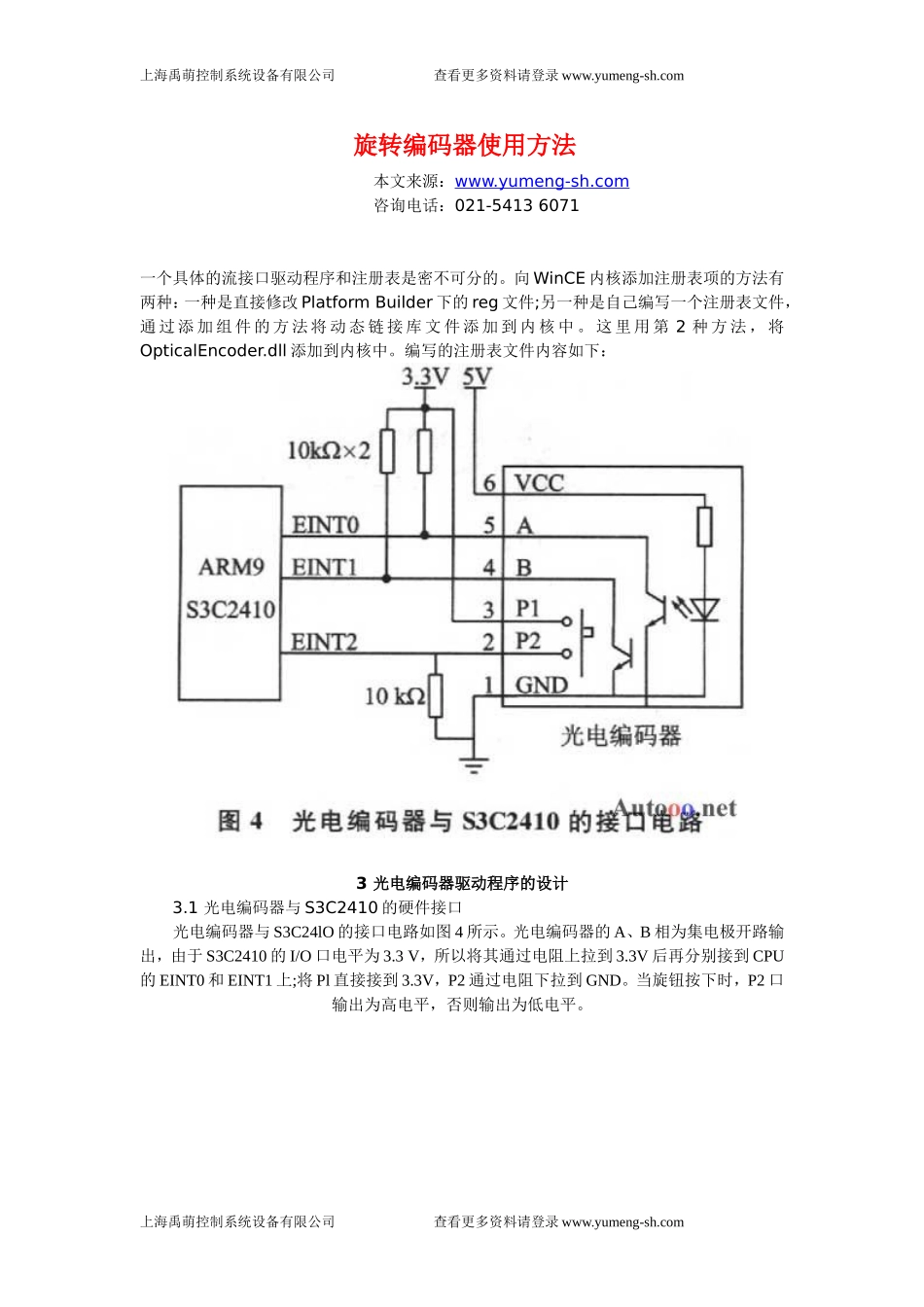

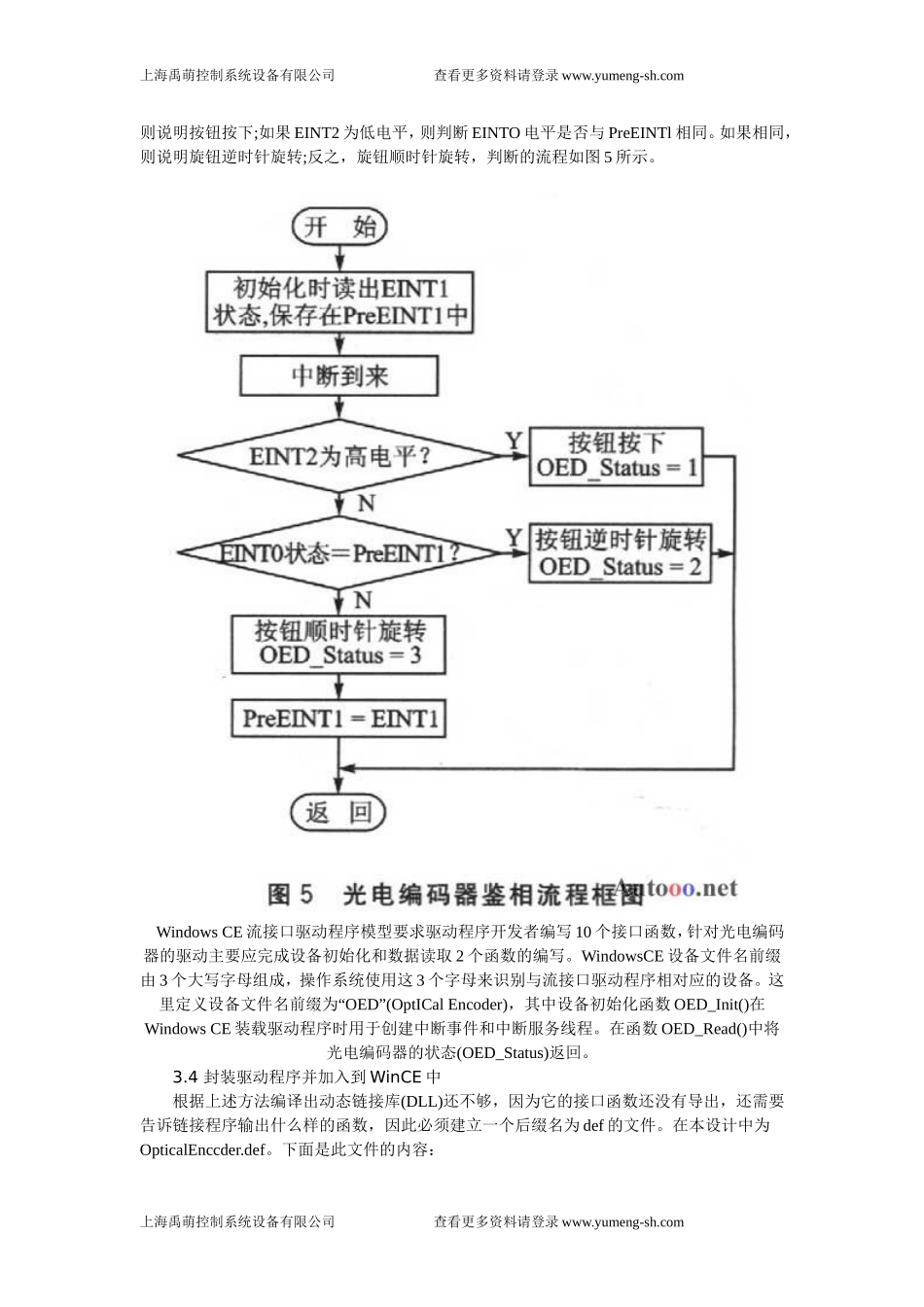

上海禹萌控制系统设备有限公司查看更多资料请登录www.yumeng-sh.com旋转编码器使用方法本文来源：www.yumeng-sh.com咨询电话：021-54136071一个具体的流接口驱动程序和注册表是密不可分的。向WinCE内核添加注册表项的方法有两种：一种是直接修改PlatformBuilder下的reg文件;另一种是自己编写一个注册表文件，通过添加组件的方法将动态链接库文件添加到内核中。这里用第2种方法，将OpticalEncoder.dll添加到内核中。编写的注册表文件内容如下：3光电编码器驱动程序的设计3.1光电编码器与S3C2410的硬件接口光电编码器与S3C24lO的接口电路如图4所示。光电编码器的A、B相为集电极开路输出，由于S3C2410的I/O口电平为3.3V，所以将其通过电阻上拉到3.3V后再分别接到CPU的EINT0和EINT1上;将Pl直接接到3.3V，P2通过电阻下拉到GND。当旋钮按下时，P2口输出为高电平，否则输出为低电平。上海禹萌控制系统设备有限公司查看更多资料请登录www.yumeng-sh.com上海禹萌控制系统设备有限公司查看更多资料请登录www.yumeng-sh.com工作状态下，将EINTO、EINTl配置成上升沿和下降沿均触发的外部中断，将EINT2配置成上升沿触发的中断，旋钮按下时EINT2引脚产生上升沿触发中断。3.2外部中断初始化及中断服务程序的编写首先必须完成CPU的I/O口和中断的初始化工作，然后再编写中断处理程序。具体分为4个步骤：初始化I/O口。在Port_Init()函数中，将EINT0和EINTl初始化为上升沿和下降沿均触发的中断。将EINT2初始化为上升沿触发的中断。添加中断号。在oalint.h下添加光电编码器中断向量的宏定义。代码为#defineSYSINTR_OED(SYSINTR_FIRMWARE+20)添加中断的初始化、禁止、复位等函数，分别在OEMInterruptEnable()、OEMInterruptDisable()、OEM-InterruptDone()等函数中加入相关代码。返同中断标识，由OEMInterruptHandler()函数返回中断标识(SYSINTR_OED)。3.3编写流接口驱动程序WindowsCE.net把中断处理分成两个部分：中断服务程序(ISR)和中断服务线程(IST)。TSR通常要求越短、越快越好，它的唯一任务就是返回中断标识。正由于ISR很小，只能做少量的处理，因此中断处理器就调用IST执行大多数的中断处理。中断服务线程(IST)在从waitForSingleObject()函数得到中断已经发生的信号前一直保持空闲;当接收到中断信号后，它就在本机设备驱动程序的PDD层调用子程序，这些程序反过来访问硬件以获得硬件的状态。IST使用InterruptInitialize()函数来注册自己，然后使用WaitForSingleObject()函数等待中断信号。如果这时中断信号到来，则应将光电编码器的状态记录下来，保存在变量OED_Status中。OED_Status=1表示旋钮按下，OED_Status=2表示旋钮逆时针旋转，OED_Status=3表示旋钮顺时针旋转。这里还有一种比较简单的鉴相规则，具体步骤是，当创建线程时读出EINTl的电平状态并保存在变量PreEINTl中，每次中断到来时首先判断EINT2是否为高电平。如果为高电平，上海禹萌控制系统设备有限公司查看更多资料请登录www.yumeng-sh.com上海禹萌控制系统设备有限公司查看更多资料请登录www.yumeng-sh.com则说明按钮按下;如果EINT2为低电平，则判断EINTO电平是否与PreEINTl相同。如果相同，则说明旋钮逆时针旋转;反之，旋钮顺时针旋转，判断的流程如图5所示。WindowsCE流接口驱动程序模型要求驱动程序开发者编写10个接口函数，针对光电编码器的驱动主要应完成设备初始化和数据读取2个函数的编写。WindowsCE设备文件名前缀由3个大写字母组成，操作系统使用这3个字母来识别与流接口驱动程序相对应的设备。这里定义设备文件名前缀为“OED”(OptICalEncoder)，其中设备初始化函数OED_Init()在WindowsCE装载驱动程序时用于创建中断事件和中断服务线程。在函数OED_Read()中将光电编码器的状态(OED_Status)返回。3.4封装驱动程序并加入到WinCE中根据上述方法编译出动态链接库(DLL)还不够，因为它的接口函数还没有导出，还需要告诉链接程序输出什么样的函数，因此必须建立一个后缀名为def的文件。在本设计中为OpticalEnccder.def。下面是此文件的内容：上海禹萌控制系统设备有限公司查看更多资料请登录www.yumeng-sh.com上海禹萌控制系统设备有限公司查看更多资料请登录www.yumeng-sh.com上海禹萌控制系统设备有限公司查看更多资料请登录www.yumeng-sh.com
