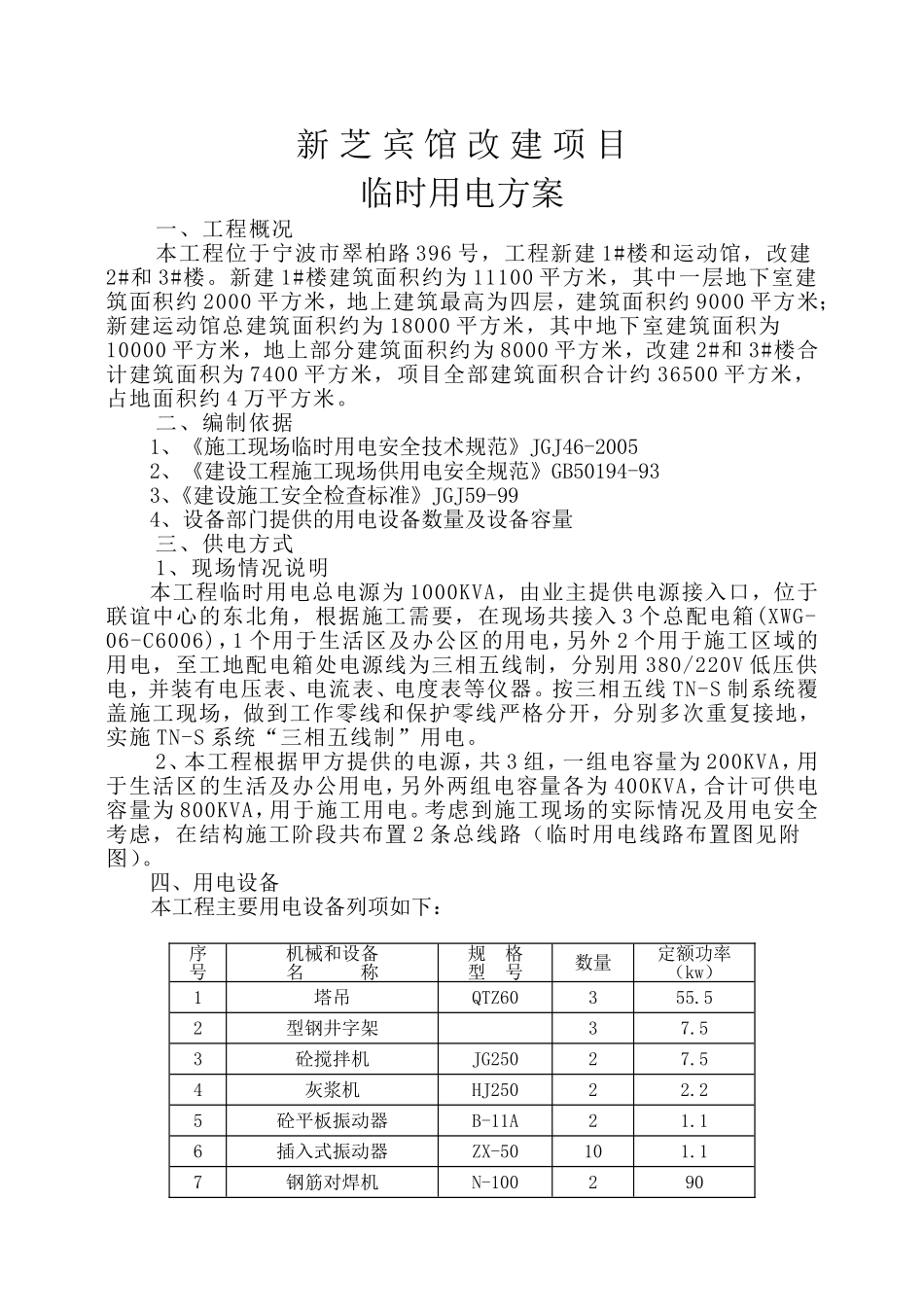

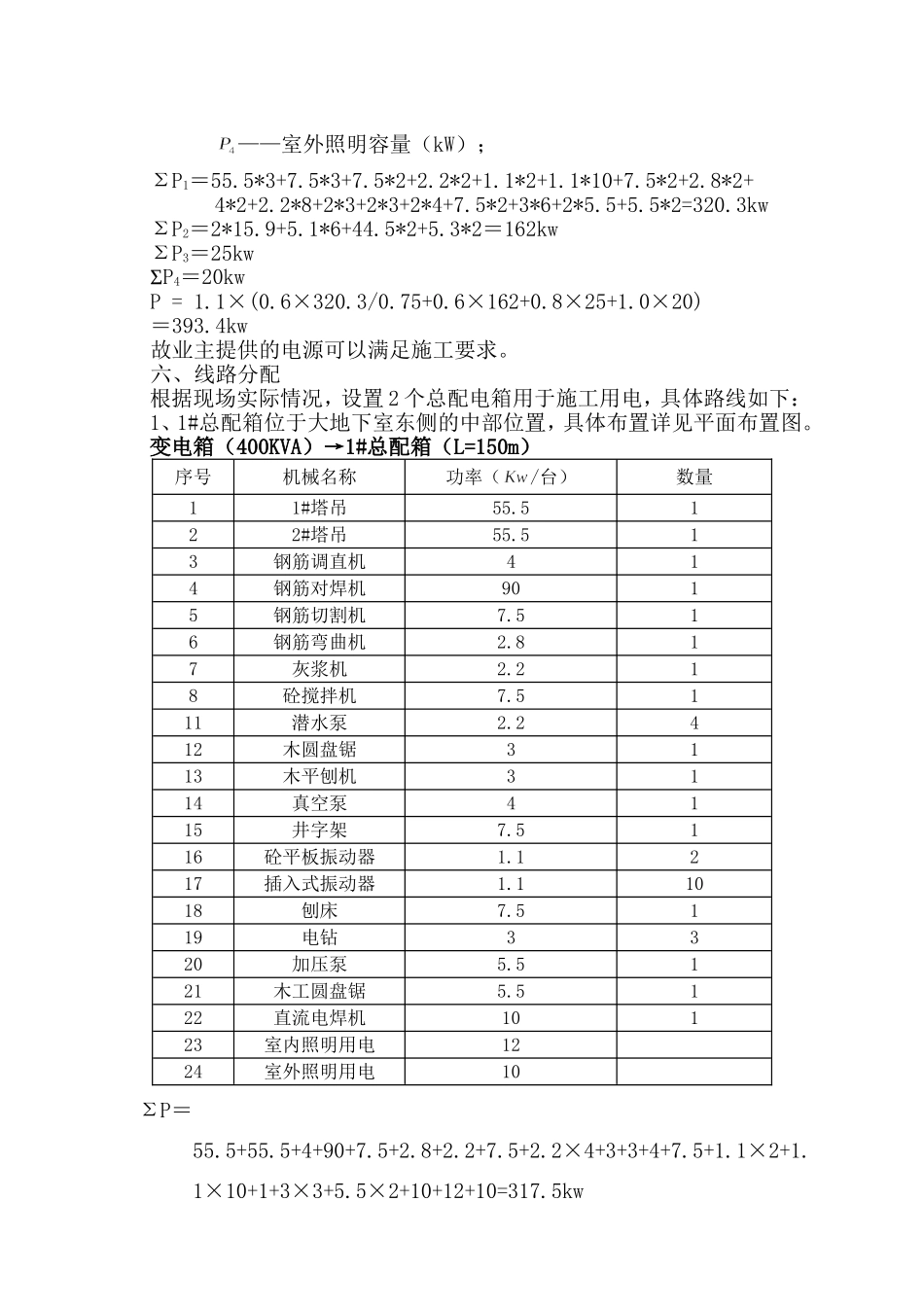

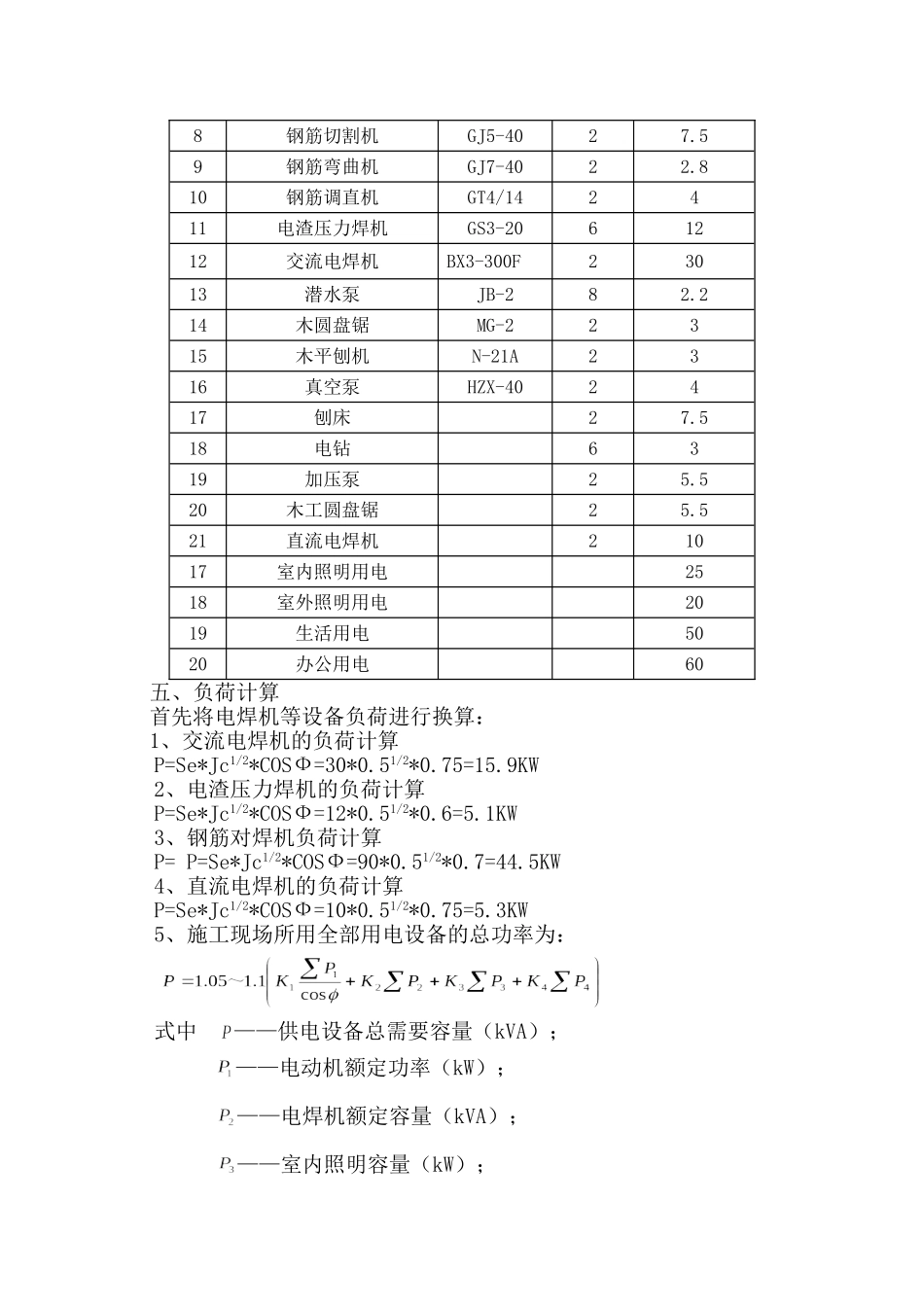

新芝宾馆改建项目临时用电方案一、工程概况本工程位于宁波市翠柏路396号，工程新建1#楼和运动馆，改建2#和3#楼。新建1#楼建筑面积约为11100平方米，其中一层地下室建筑面积约2000平方米，地上建筑最高为四层，建筑面积约9000平方米；新建运动馆总建筑面积约为18000平方米，其中地下室建筑面积为10000平方米，地上部分建筑面积约为8000平方米，改建2#和3#楼合计建筑面积为7400平方米，项目全部建筑面积合计约36500平方米，占地面积约4万平方米。二、编制依据1、《施工现场临时用电安全技术规范》JGJ46-20052、《建设工程施工现场供用电安全规范》GB50194-933、《建设施工安全检查标准》JGJ59-994、设备部门提供的用电设备数量及设备容量三、供电方式1、现场情况说明本工程临时用电总电源为1000KVA，由业主提供电源接入口，位于联谊中心的东北角，根据施工需要，在现场共接入3个总配电箱(XWG-06-C6006)，1个用于生活区及办公区的用电，另外2个用于施工区域的用电，至工地配电箱处电源线为三相五线制，分别用380/220V低压供电，并装有电压表、电流表、电度表等仪器。按三相五线TN-S制系统覆盖施工现场，做到工作零线和保护零线严格分开，分别多次重复接地，实施TN-S系统“三相五线制”用电。2、本工程根据甲方提供的电源，共3组，一组电容量为200KVA，用于生活区的生活及办公用电，另外两组电容量各为400KVA，合计可供电容量为800KVA，用于施工用电。考虑到施工现场的实际情况及用电安全考虑，在结构施工阶段共布置2条总线路（临时用电线路布置图见附图）。四、用电设备本工程主要用电设备列项如下：序号机械和设备名称规格型号数量定额功率（kw）1塔吊QTZ60355.52型钢井字架37.53砼搅拌机JG25027.54灰浆机HJ25022.25砼平板振动器B-11A21.16插入式振动器ZX-50101.17钢筋对焊机N-1002908钢筋切割机GJ5-4027.59钢筋弯曲机GJ7-4022.810钢筋调直机GT4/142411电渣压力焊机GS3-2061212交流电焊机BX3-300F23013潜水泵JB-282.214木圆盘锯MG-22315木平刨机N-21A2316真空泵HZX-402417刨床27.518电钻6319加压泵25.520木工圆盘锯25.521直流电焊机21017室内照明用电2518室外照明用电2019生活用电5020办公用电60五、负荷计算首先将电焊机等设备负荷进行换算：1、交流电焊机的负荷计算P=Se*Jc1/2*COSФ=30*0.51/2*0.75=15.9KW2、电渣压力焊机的负荷计算P=Se*Jc1/2*COSФ=12*0.51/2*0.6=5.1KW3、钢筋对焊机负荷计算P=P=Se*Jc1/2*COSФ=90*0.51/2*0.7=44.5KW4、直流电焊机的负荷计算P=Se*Jc1/2*COSФ=10*0.51/2*0.75=5.3KW5、施工现场所用全部用电设备的总功率为：式中——供电设备总需要容量（kVA）；——电动机额定功率（kW）；——电焊机额定容量（kVA）；——室内照明容量（kW）；——室外照明容量（kW）；ΣP1＝55.5*3+7.5*3+7.5*2+2.2*2+1.1*2+1.1*10+7.5*2+2.8*2+4*2+2.2*8+2*3+2*3+2*4+7.5*2+3*6+2*5.5+5.5*2=320.3kwΣP2＝2*15.9+5.1*6+44.5*2+5.3*2＝162kwΣP3＝25kwΣP4＝20kwP=1.1×(0.6×320.3/0.75+0.6×162+0.8×25+1.0×20)＝393.4kw故业主提供的电源可以满足施工要求。六、线路分配根据现场实际情况，设置2个总配电箱用于施工用电，具体路线如下：1、1#总配箱位于大地下室东侧的中部位置，具体布置详见平面布置图。变电箱（400KVA）→1#总配箱（L=150m）序号机械名称功率（/台）数量11#塔吊55.5122#塔吊55.513钢筋调直机414钢筋对焊机9015钢筋切割机7.516钢筋弯曲机2.817灰浆机2.218砼搅拌机7.5111潜水泵2.2412木圆盘锯3113木平刨机3114真空泵4115井字架7.5116砼平板振动器1.1217插入式振动器1.11018刨床7.5119电钻3320加压泵5.5121木工圆盘锯5.5122直流电焊机10123室内照明用电1224室外照明用电10ΣP＝55.5+55.5+4+90+7.5+2.8+2.2+7.5+2.2×4+3+3+4+7.5+1.1×2+1.1×10+1+3×3+5.5×2+10+12+10=317.5kwa允许电流选择＝0.6*317.5*1000/(√3*380*0.75)＝386A选用120mm2铜线，允许持续电流400A。b允许电压降选择=317.5*150/77*5%=120mm2故1#总配箱选用XWG-06-C6006，导线选用BX-120mm2铜芯橡皮线,选用500—600A的断路器，零线选用50mm2，接地线选用10mm2，均为铜芯橡皮线。⑴1#总配→1#...
