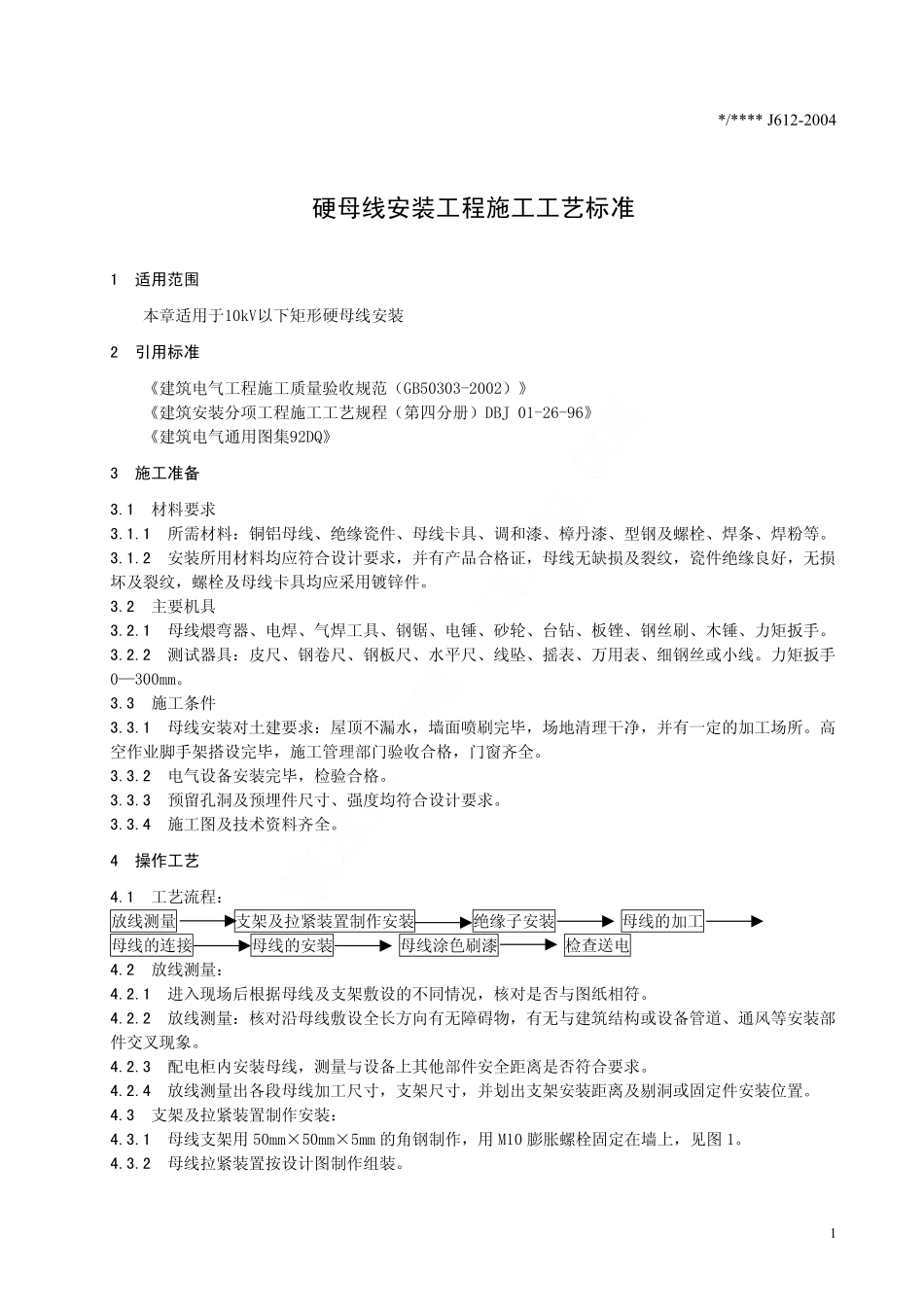

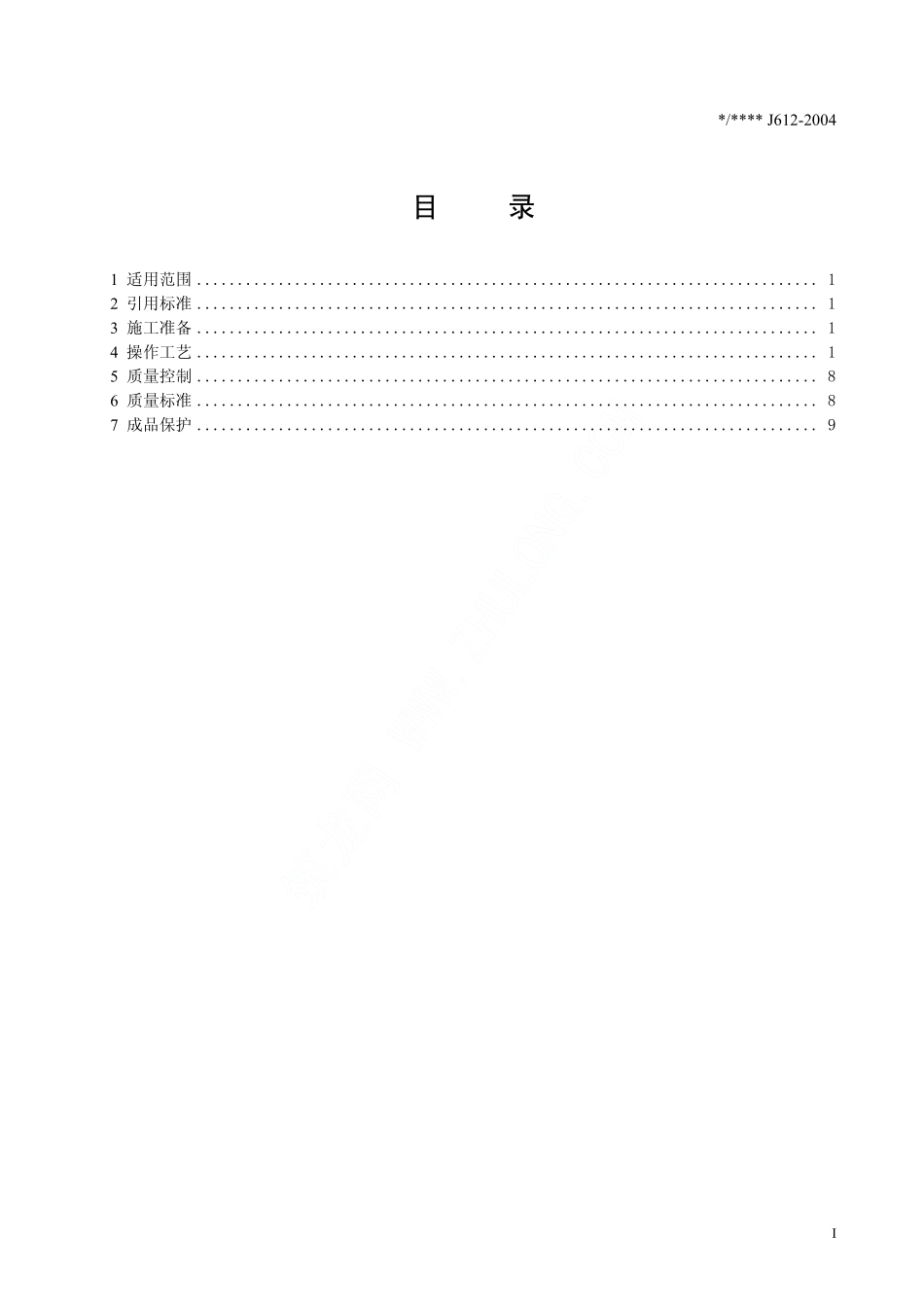

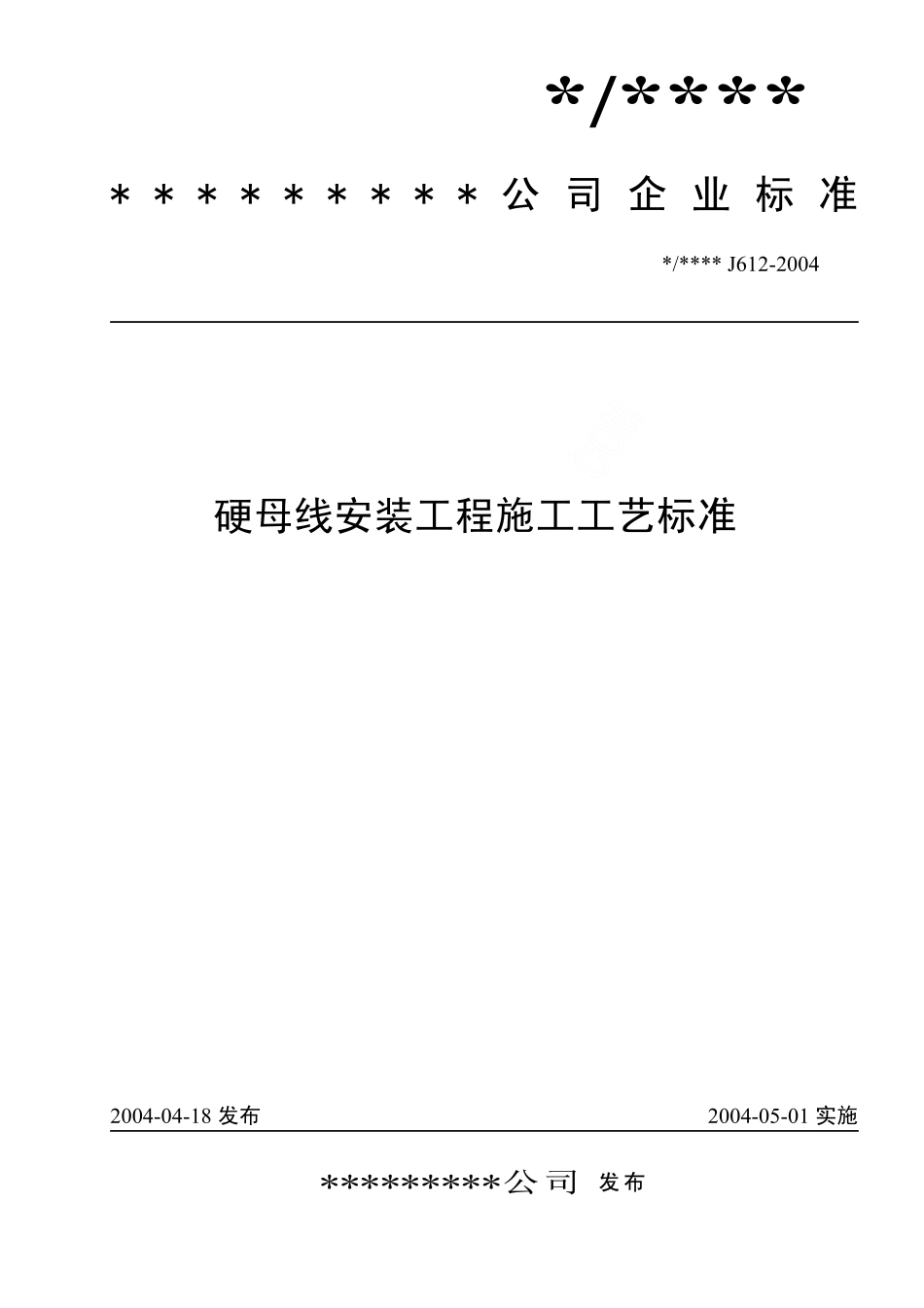

筑龙网WWW.ZHULONG.COM*********公司企业标准*/*****/****J612-2004硬母线安装工程施工工艺标准2004-04-18发布2004-05-01实施*********公司发布筑龙网WWW.ZHULONG.COM*/****J612-2004I目录1适用范围............................................................................12引用标准............................................................................13施工准备............................................................................14操作工艺............................................................................15质量控制............................................................................86质量标准............................................................................87成品保护............................................................................9筑龙网WWW.ZHULONG.COM*/****J612-20041硬母线安装工程施工工艺标准1适用范围本章适用于10kV以下矩形硬母线安装2引用标准《建筑电气工程施工质量验收规范（GB50303-2002）》《建筑安装分项工程施工工艺规程（第四分册）DBJ01-26-96》《建筑电气通用图集92DQ》3施工准备3.1材料要求3.1.1所需材料：铜铝母线、绝缘瓷件、母线卡具、调和漆、樟丹漆、型钢及螺栓、焊条、焊粉等。3.1.2安装所用材料均应符合设计要求，并有产品合格证，母线无缺损及裂纹，瓷件绝缘良好，无损坏及裂纹，螺栓及母线卡具均应采用镀锌件。3.2主要机具3.2.1母线煨弯器、电焊、气焊工具、钢锯、电锤、砂轮、台钻、板锉、钢丝刷、木锤、力矩扳手。3.2.2测试器具：皮尺、钢卷尺、钢板尺、水平尺、线坠、摇表、万用表、细钢丝或小线。力矩扳手0—300mm。3.3施工条件3.3.1母线安装对土建要求：屋顶不漏水，墙面喷刷完毕，场地清理干净，并有一定的加工场所。高空作业脚手架搭设完毕，施工管理部门验收合格，门窗齐全。3.3.2电气设备安装完毕，检验合格。3.3.3预留孔洞及预埋件尺寸、强度均符合设计要求。3.3.4施工图及技术资料齐全。4操作工艺4.1工艺流程：放线测量支架及拉紧装置制作安装绝缘子安装母线的加工母线的连接母线的安装母线涂色刷漆检查送电4.2放线测量：4.2.1进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。4.2.2放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。4.2.3配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。4.2.4放线测量出各段母线加工尺寸，支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。4.3支架及拉紧装置制作安装：4.3.1母线支架用50mm×50mm×5mm的角钢制作，用M10膨胀螺栓固定在墙上，见图1。4.3.2母线拉紧装置按设计图制作组装。筑龙网WWW.ZHULONG.COM*/****J612-200424.3.3母线的支架与预埋铁件采用焊接固定时焊缝应饱满；采用膨胀螺栓固定时，选用的螺栓应适配，连接应牢固。4.3.4母线的支架与预埋铁件采用焊接固定时焊缝应饱满；采用膨胀螺栓固定时，选用的螺栓应适配，连接应牢固。膨胀螺栓只配垫圈弹簧垫角铜支架图4.4曲处绝缘子安装：4.4.1绝缘子安装前要摇测绝缘，绝缘电阻值大于1MΩ为合格。检查绝缘子外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。4.4.2绝缘子上下要各垫三个石棉垫。4.4.3绝缘子夹板、卡板的制作规格要与母线的规格相适应，绝缘子夹板，卡板的安装要牢固。4.5母线的加工：4.5.1母线的调直与切断4.5.1.1母线调直必须用木锤，下面垫道木进行作业，不得用铁锤。4.5.1.2母线切断可使用手锯或砂轮锯作业，不得用电弧或乙炔进行切断。4.5.2母线的弯曲4.5.2.1母线的弯曲应用专用工具（母线煨弯器）冷煨，弯不得有裂纹及显著的皱折。4.5.2.2母线平弯及立弯的弯曲半径（见下页图2）不得小于表1的规定。4.5.2.3母线扭弯，扭转部分的长度不得小于母线宽度的2.5倍。见图34.6母线的连接：母线的连接可采焊接或螺栓连接方式。4.6.1母线的焊接4.6.1.1焊接的位置：C≥50mmD≤0.25L不得>50mm表4-1母线平弯和立弯的最小弯曲半径最小...
