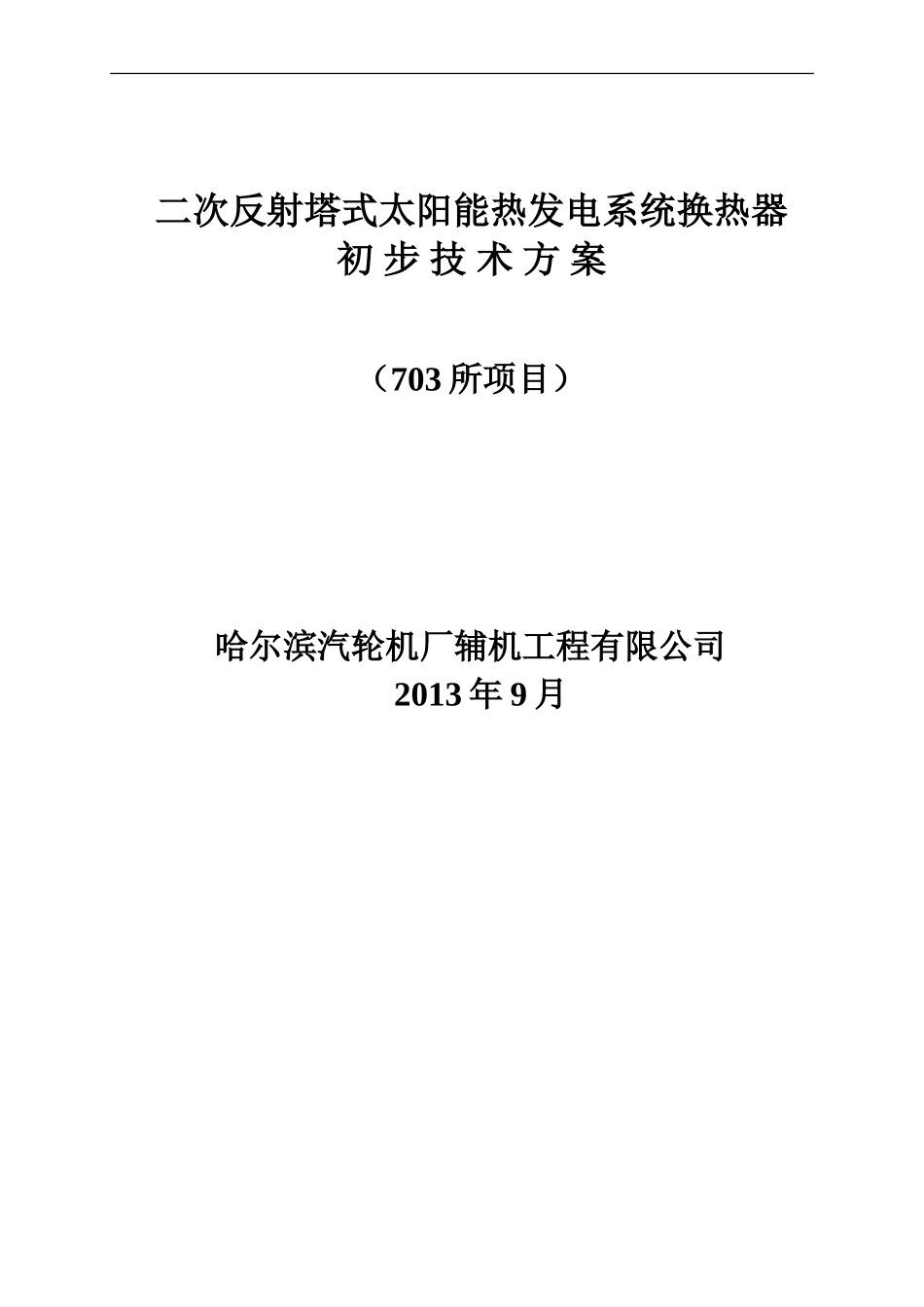

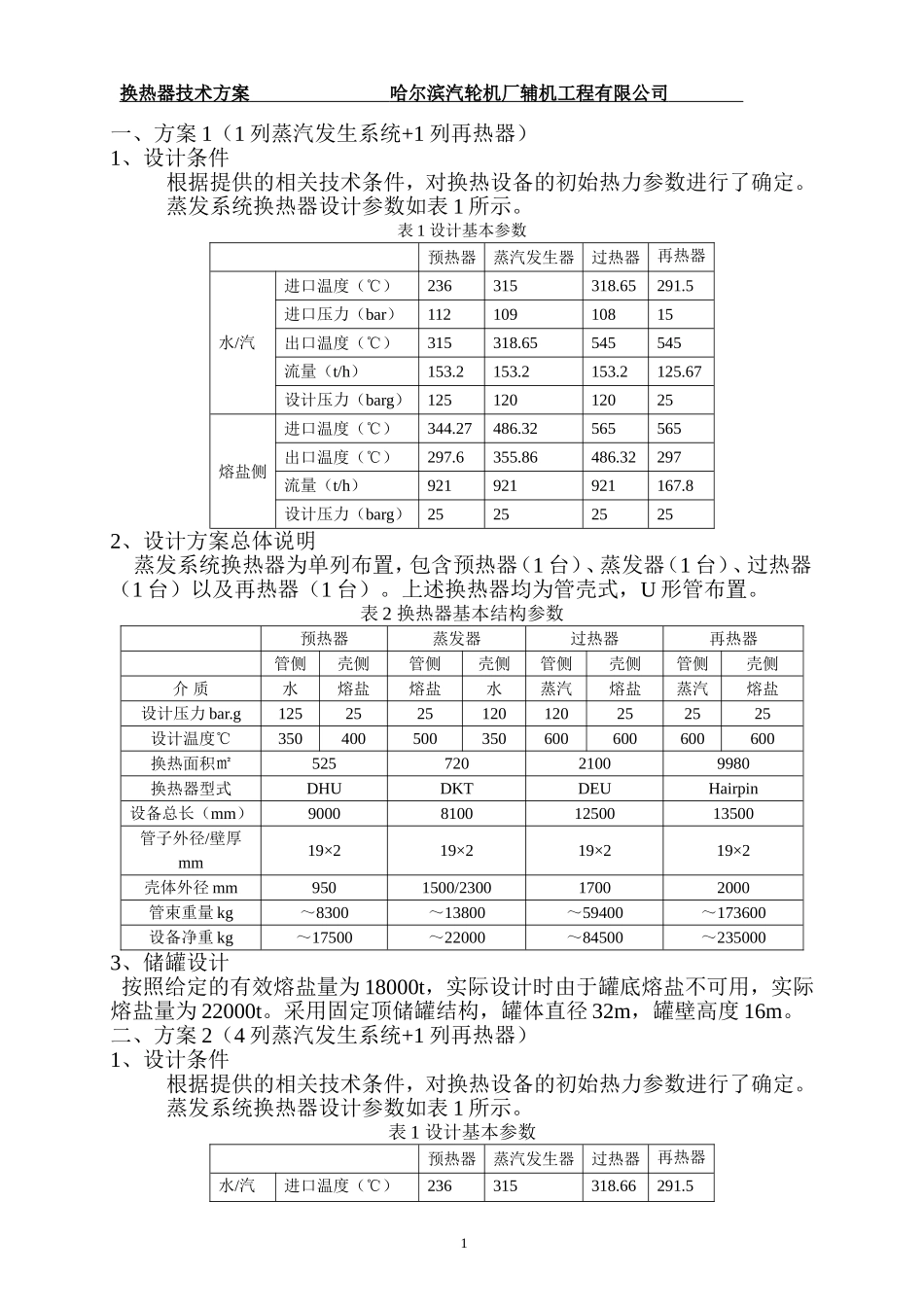

二次反射塔式太阳能热发电系统换热器初步技术方案（703所项目）哈尔滨汽轮机厂辅机工程有限公司2013年9月换热器技术方案哈尔滨汽轮机厂辅机工程有限公司一、方案1（1列蒸汽发生系统+1列再热器）1、设计条件根据提供的相关技术条件，对换热设备的初始热力参数进行了确定。蒸发系统换热器设计参数如表1所示。表1设计基本参数预热器蒸汽发生器过热器再热器水/汽进口温度（℃）236315318.65291.5进口压力（bar）11210910815出口温度（℃）315318.65545545流量（t/h）153.2153.2153.2125.67设计压力（barg）12512012025熔盐侧进口温度（℃）344.27486.32565565出口温度（℃）297.6355.86486.32297流量（t/h）921921921167.8设计压力（barg）252525252、设计方案总体说明蒸发系统换热器为单列布置，包含预热器（1台）、蒸发器（1台）、过热器（1台）以及再热器（1台）。上述换热器均为管壳式，U形管布置。表2换热器基本结构参数预热器蒸发器过热器再热器管侧壳侧管侧壳侧管侧壳侧管侧壳侧介质水熔盐熔盐水蒸汽熔盐蒸汽熔盐设计压力bar.g1252525120120252525设计温度℃350400500350600600600600换热面积㎡52572021009980换热器型式DHUDKTDEUHairpin设备总长（mm）900081001250013500管子外径/壁厚mm19×219×219×219×2壳体外径mm9501500/230017002000管束重量kg～8300～13800～59400～173600设备净重kg～17500～22000～84500～2350003、储罐设计按照给定的有效熔盐量为18000t，实际设计时由于罐底熔盐不可用，实际熔盐量为22000t。采用固定顶储罐结构，罐体直径32m，罐壁高度16m。二、方案2（4列蒸汽发生系统+1列再热器）1、设计条件根据提供的相关技术条件，对换热设备的初始热力参数进行了确定。蒸发系统换热器设计参数如表1所示。表1设计基本参数预热器蒸汽发生器过热器再热器水/汽进口温度（℃）236315318.66291.51换热器技术方案哈尔滨汽轮机厂辅机工程有限公司进口压力（bar）11210910815出口温度（℃）315318.66545545流量（t/h）38.338.338.3125.67设计压力（barg）12512012025熔盐侧进口温度（℃）343.67481.51565565出口温度（℃）297.2343.67481.51297流量（t/h）230.3230.3230.3167.8设计压力（barg）252525252、设计方案总体说明蒸发系统换热器为单列布置，包含预热器（4台）、蒸发器（4台）、过热器（4台）以及再热器（1台）。上述换热器均为管壳式，U形管布置。表2换热器基本结构参数预热器蒸发器过热器再热器管侧壳侧管侧壳侧管侧壳侧管侧壳侧介质水熔盐熔盐水蒸汽熔盐蒸汽熔盐设计压力bar.g1252525120120252525设计温度℃350400500350600600600600换热面积㎡1701955759980换热器型式DHUDKTDEUHairpin设备总长（mm）47007000980013500管子外径/壁厚mm16×219×219×219×2壳体外径mm750850/120010002000管束重量kg～2850～4500～14100～173600设备净重kg～6300～11500～22700～2350003、储罐设计按照给定的有效熔盐量为3600t，实际设计时由于罐底熔盐不可用，实际熔盐量为4400t。采用固定顶储罐结构，罐体直径17m，罐壁高度11.5m。三、方案3（8列蒸汽发生器+2列再热器）1、设计条件根据提供的相关技术条件，对换热设备的初始热力参数进行了确定。蒸发系统换热器设计参数如表1所示。表1设计基本参数预热器蒸汽发生器过热器再热器水/汽进口温度（℃）236315318.66291.5进口压力（bar）11210910815出口温度（℃）315318.66545545流量（t/h）19.1519.1519.1562.835设计压力（barg）12512012025熔盐侧进口温度（℃）343.69481.535655652换热器技术方案哈尔滨汽轮机厂辅机工程有限公司出口温度（℃）297.2343.69481.53297流量（t/h）115.2115.2115.284.2设计压力（barg）252525252、设计方案总体说明蒸发系统换热器为8列并行布置，包含预热器（8台）、蒸发器（8台）、过热器（8台）以及再热器（2台）。上述换热器均为管壳式，U形管布置。表2换热器基本结构参数预热器蒸发器过热器再热器管侧壳侧管侧壳侧管侧壳侧管侧壳侧介质水熔盐熔盐水蒸汽熔盐蒸汽熔盐设计压力bar.g1252525120120252525设计温度℃350400500350600600600600换热面积㎡751103157100换热器型式DHUDKTDEUHairpin设备总长（mm）59005100830012500管子外径/壁厚mm16×216×216×219×2壳体外径mm450750/10007501800管束重量kg～1100～2700～6900～123800设备净重kg～2600～6900～12000～1730003、储罐设计按照给定的有效熔盐量为1800t，实际设计时由于罐底熔盐不可用，实际熔盐量为2200t。采用固定顶储罐结构，罐体直径12m，罐壁高度11.5m。3
