第十一章连接习题答案VIP免费

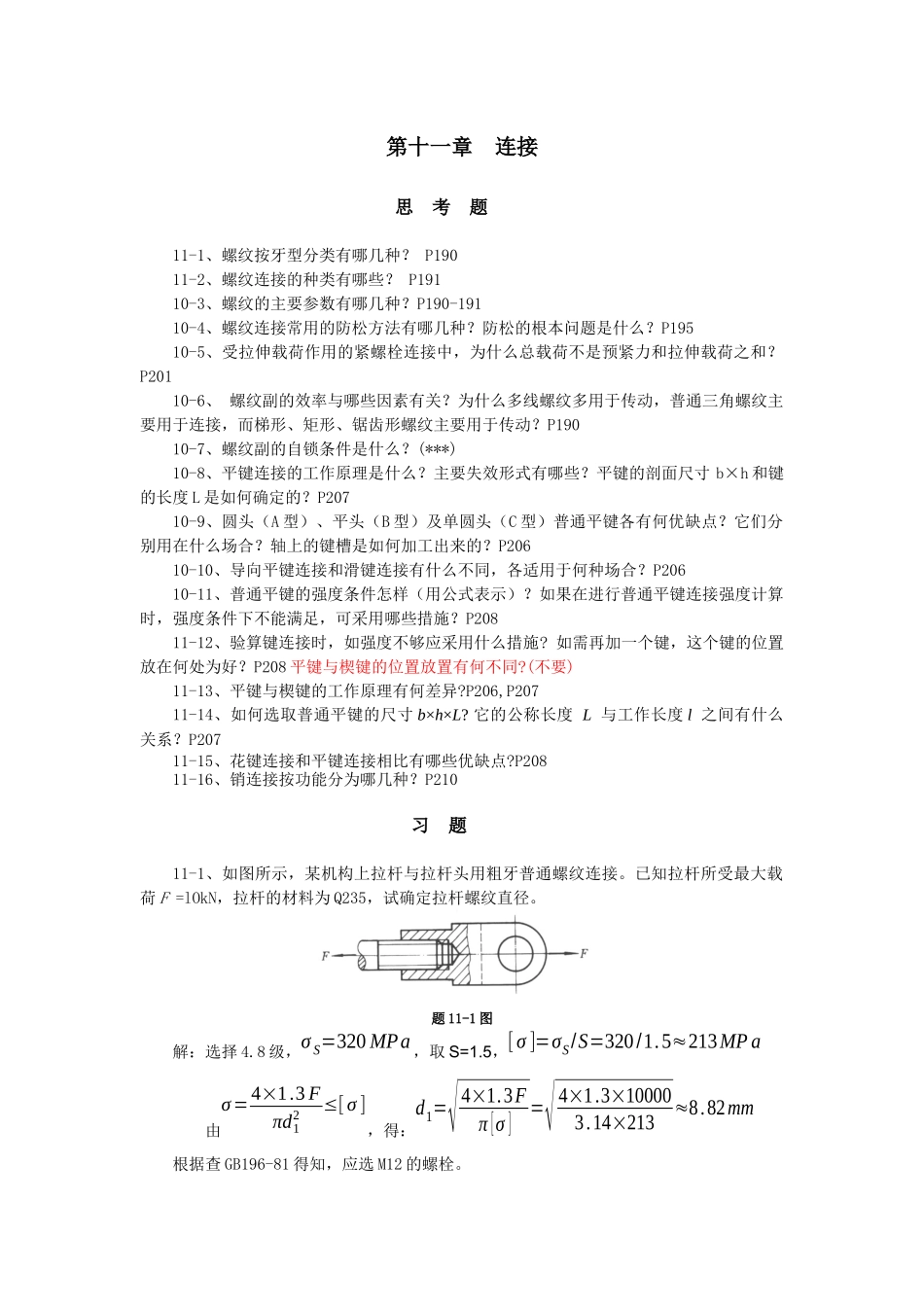

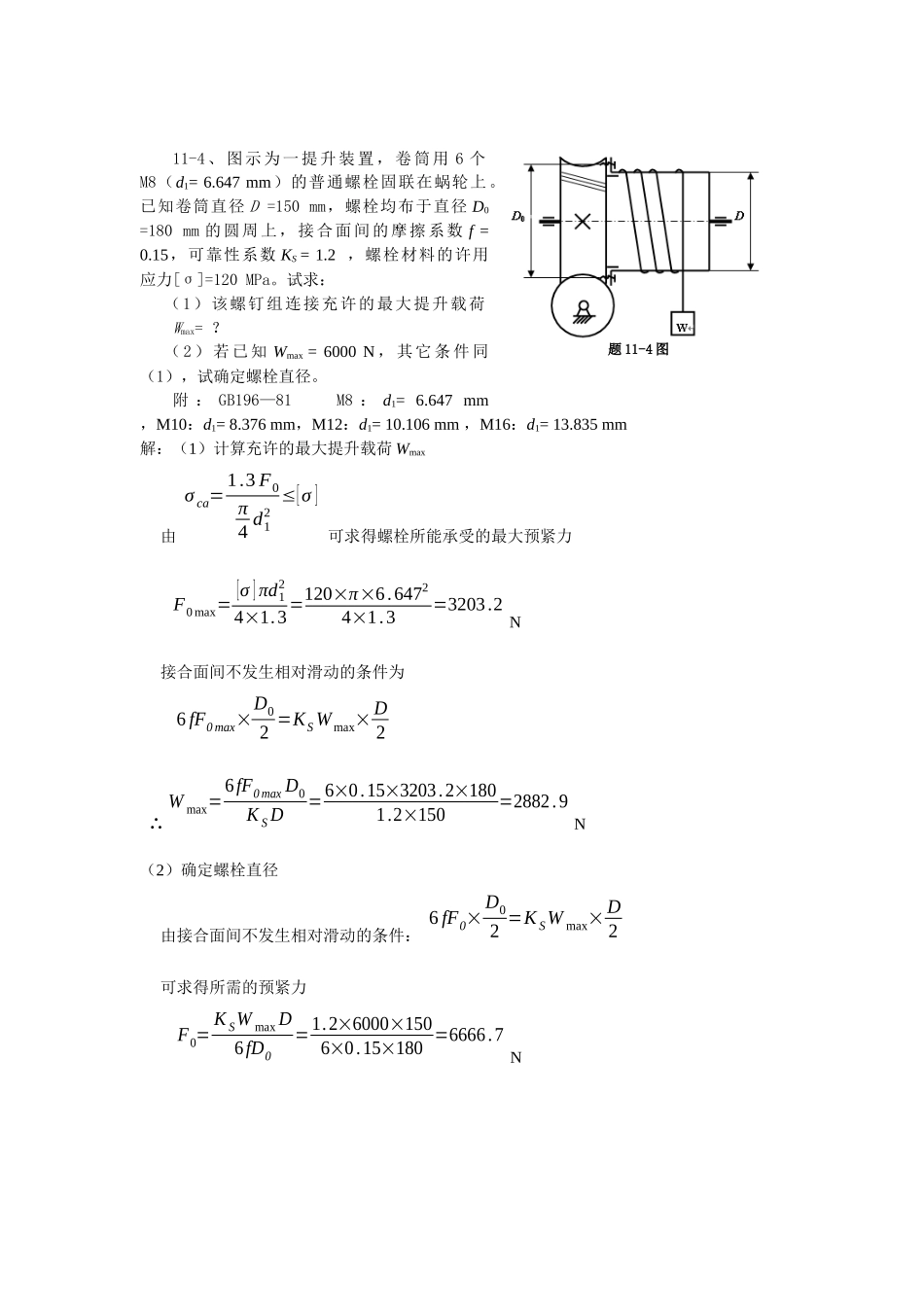

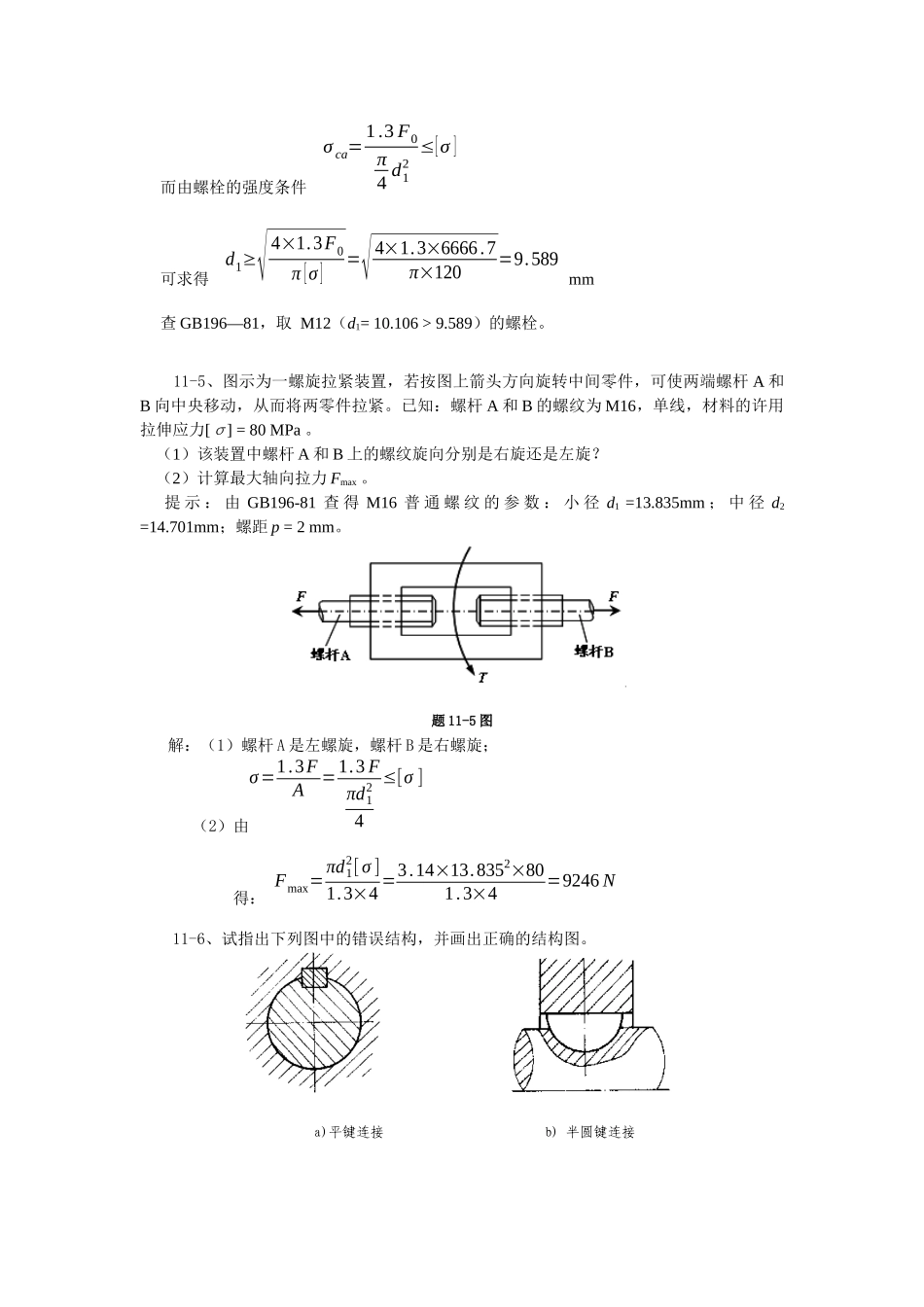

第十一章连接思考题11-1、螺纹按牙型分类有哪几种？P19011-2、螺纹连接的种类有哪些？P19110-3、螺纹的主要参数有哪几种？P190-19110-4、螺纹连接常用的防松方法有哪几种？防松的根本问题是什么？P19510-5、受拉伸载荷作用的紧螺栓连接中，为什么总载荷不是预紧力和拉伸载荷之和？P20110-6、螺纹副的效率与哪些因素有关？为什么多线螺纹多用于传动，普通三角螺纹主要用于连接，而梯形、矩形、锯齿形螺纹主要用于传动？P19010-7、螺纹副的自锁条件是什么？(***)10-8、平键连接的工作原理是什么？主要失效形式有哪些？平键的剖面尺寸b×h和键的长度L是如何确定的？P20710-9、圆头（A型）、平头（B型）及单圆头（C型）普通平键各有何优缺点？它们分别用在什么场合？轴上的键槽是如何加工出来的？P20610-10、导向平键连接和滑键连接有什么不同，各适用于何种场合？P20610-11、普通平键的强度条件怎样（用公式表示）？如果在进行普通平键连接强度计算时，强度条件下不能满足，可采用哪些措施？P20811-12、验算键连接时，如强度不够应采用什么措施?如需再加一个键，这个键的位置放在何处为好？P208平键与楔键的位置放置有何不同?(不要)11-13、平键与楔键的工作原理有何差异?P206,P20711-14、如何选取普通平键的尺寸b×h×L?它的公称长度L与工作长度l之间有什么关系？P20711-15、花键连接和平键连接相比有哪些优缺点?P20811-16、销连接按功能分为哪几种？P210习题11-1、如图所示，某机构上拉杆与拉杆头用粗牙普通螺纹连接。已知拉杆所受最大载荷F=lOkN，拉杆的材料为Q235，试确定拉杆螺纹直径。题11-1图解：选择4.8级，σS=320MPa，取S=1.5，[σ]=σS/S=320/1.5≈213MPa由σ=4×1.3Fπd12≤[σ]，得：d1=√4×1.3Fπ[σ]=√4×1.3×100003.14×213≈8.82mm根据查GB196-81得知，应选M12的螺栓。11-4、图示为一提升装置，卷筒用6个M8（d1=6.647mm）的普通螺栓固联在蜗轮上。已知卷筒直径D=150mm，螺栓均布于直径D0=180mm的圆周上，接合面间的摩擦系数f=0.15，可靠性系数KS=1.2，螺栓材料的许用应力[σ]=120MPa。试求：（1）该螺钉组连接充许的最大提升载荷Wmax=？（2）若已知Wmax=6000N，其它条件同（1），试确定螺栓直径。附：GB196—81M8：d1=6.647mm，M10：d1=8.376mm，M12：d1=10.106mm，M16：d1=13.835mm解：（1）计算充许的最大提升载荷Wmax由σca=1.3F0π4d12≤[σ]可求得螺栓所能承受的最大预紧力F0max=[σ]πd124×1.3=120×π×6.64724×1.3=3203.2N接合面间不发生相对滑动的条件为6fF0max×D02=KSWmax×D2∴Wmax=6fF0maxD0KSD=6×0.15×3203.2×1801.2×150=2882.9N（2）确定螺栓直径由接合面间不发生相对滑动的条件：6fF0×D02=KSWmax×D2可求得所需的预紧力F0=KSWmaxD6fD0=1.2×6000×1506×0.15×180=6666.7N题11-4图而由螺栓的强度条件σca=1.3F0π4d12≤[σ]可求得d1≥√4×1.3F0π[σ]=√4×1.3×6666.7π×120=9.589mm查GB196—81，取M12（d1=10.106>9.589）的螺栓。11-5、图示为一螺旋拉紧装置，若按图上箭头方向旋转中间零件，可使两端螺杆A和B向中央移动，从而将两零件拉紧。已知：螺杆A和B的螺纹为M16，单线，材料的许用拉伸应力[σ]=80MPa。（1）该装置中螺杆A和B上的螺纹旋向分别是右旋还是左旋？（2）计算最大轴向拉力Fmax。提示：由GB196-81查得M16普通螺纹的参数：小径d1=13.835mm；中径d2=14.701mm；螺距p=2mm。题11-5图解：（1）螺杆A是左螺旋，螺杆B是右螺旋；（2）由σ=1.3FA=1.3Fπd124≤[σ]得：Fmax=πd12[σ]1.3×4=3.14×13.8352×801.3×4=9246N11-6、试指出下列图中的错误结构，并画出正确的结构图。a)平键连接b)半圆键连接c)圆锥销定位d)楔键连接题11-6图解：a)平键连接是侧面为工作面，上面应有间隙；b)半园键连接用于圆锥面的轴毂连接；c)圆锥销应稍微长一点；d)该斜键连接结构错误，不能装拆。画出正确的结构图(略)。
