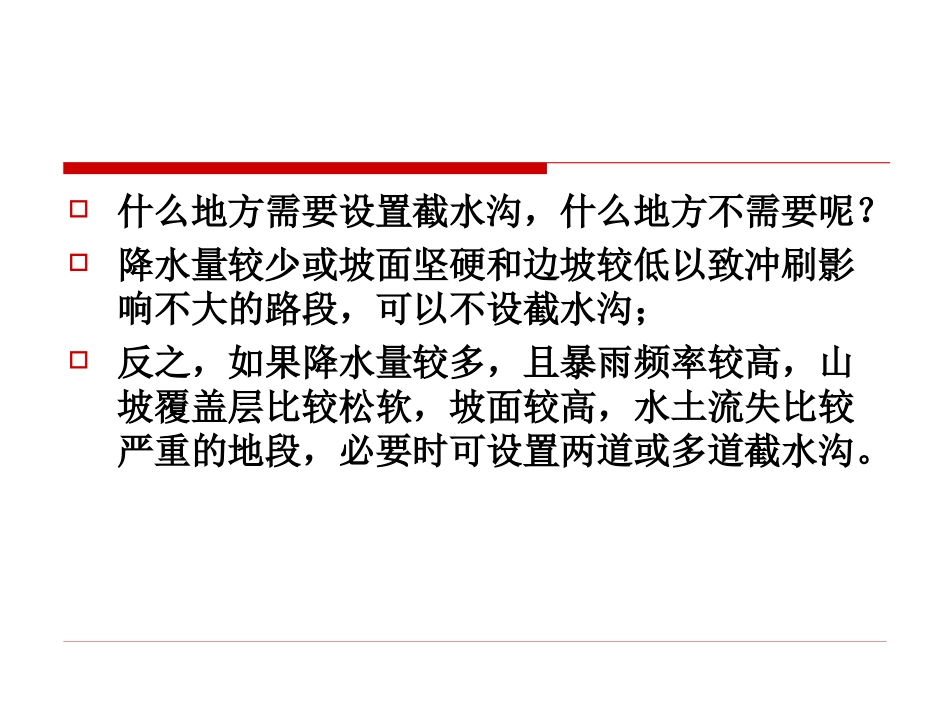

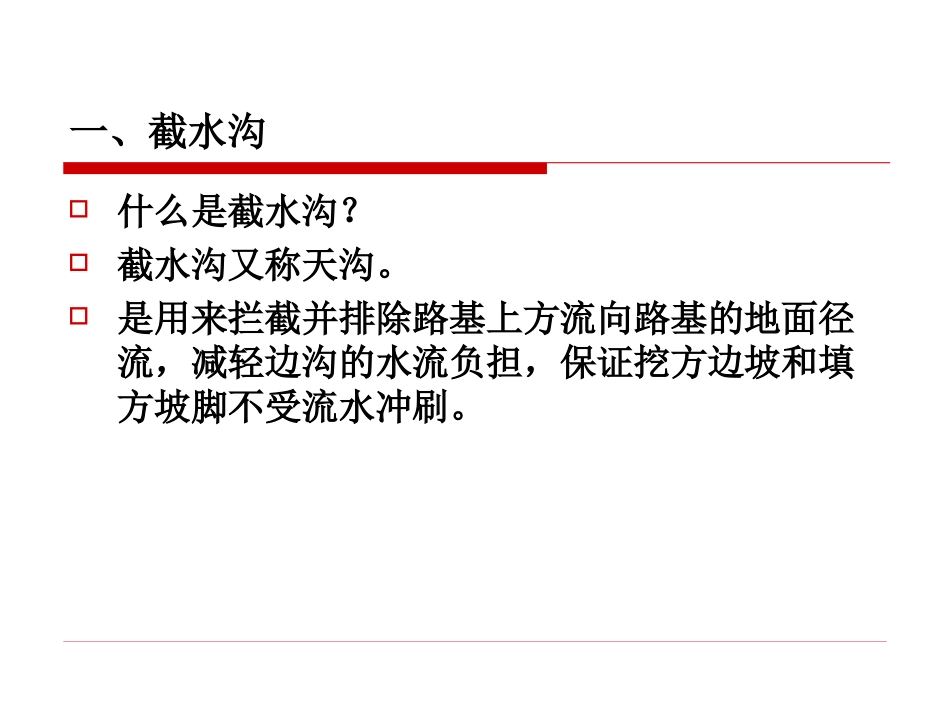

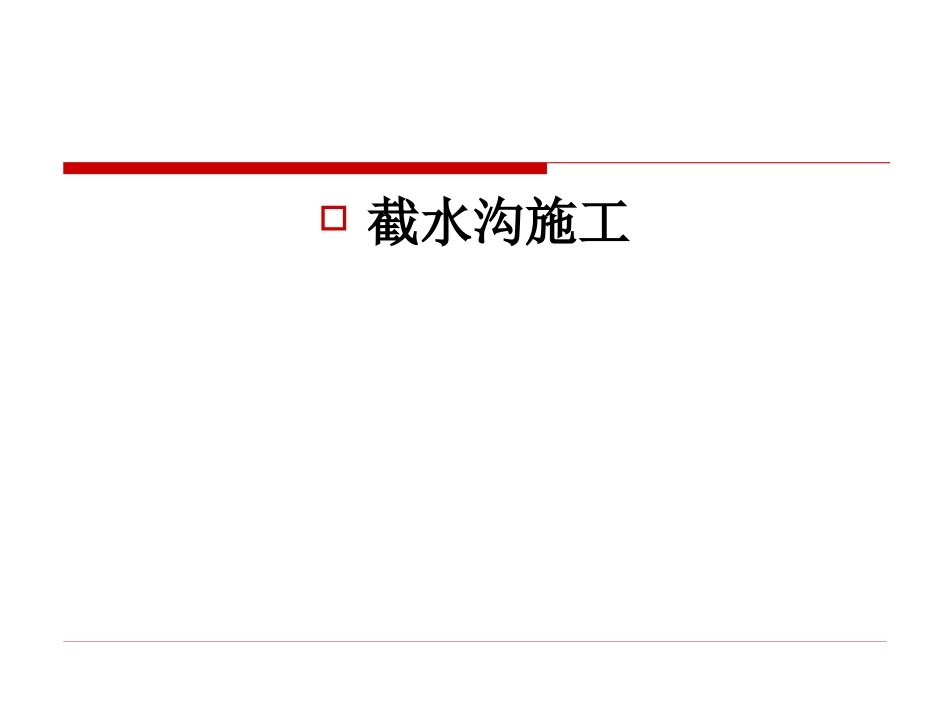

截水沟施工一、截水沟什么是截水沟？截水沟又称天沟。是用来拦截并排除路基上方流向路基的地面径流，减轻边沟的水流负担，保证挖方边坡和填方坡脚不受流水冲刷。什么地方需要设置截水沟，什么地方不需要呢？降水量较少或坡面坚硬和边坡较低以致冲刷影响不大的路段，可以不设截水沟；反之，如果降水量较多，且暴雨频率较高，山坡覆盖层比较松软，坡面较高，水土流失比较严重的地段，必要时可设置两道或多道截水沟。二、截水沟设计要点：1、位置：一般设置在挖方路堑边坡坡顶以外，或山坡路堤上方的适当地点，如图6-13所示。图6-13挖方路段截水沟示意图1─截水沟；2─土台；3─边沟图中距离d一般应大于5.0m，地质不良地段可取10.0m或更大。截水沟下方一侧，可堆置挖沟的土方，要求作成顶部向截水沟倾斜2%的土台。图6-14山坡路堤上方截水沟示意图山坡路堤截水沟应与坡脚之间，要有不小于2.0m的间距，并做成2%的向沟倾斜横坡，确保路堤不受水害，如图6-14所示。图6-15截水沟的横断面图例(a)土沟；(b)石沟2、横断面形式：截水沟断面一般为梯形。沟的边坡坡度，因岩土条件而定，一般采用1:1.0～1:1.5，如图6-15所示。沟底宽度不小于0.5m，沟深按设计流量而定，亦不应小于0.5m。在地面横坡较陡时，断面可做成石砌矩形。图6-16中部以急流槽相连接的截水沟3、截水沟的布置──应尽量顺着等高线布设，并与绝大多数地面水流方向垂直，以提高截水效能和缩短沟的长度，如图6-16所示。三、截水沟施工以某实际工程为例。(一)工程概况本工程为XX省XX高速公路KXXX～KXXX段路基截水沟工程。该段截水沟工程主要是排出挖方地段地面流水，将开挖地段地面流水阻断，并引入桥涵通道、路基边沟、排水沟、原地面自然沟等，以便形成完善的排水系统。使路基排水系统的流水不流入路基周围的农田、耕地，不冲刷路基边坡，增加路基边坡的稳定性，确保路基挖方边坡的施工安全和稳定，并给路基施工创造良好的施工环境。该段截水沟设计结构形式均为60×60矩形截水沟。本段截水沟均采用7.5#浆砌片石铺砌，铺砌厚度：沟底为25cm；沟帮为30cm。其工程数量见6-1表。序号起讫桩号长度（m）位置浆砌片石（m3）砂砾垫层（m3）挖土方（m3）左右KXXX+XXX～KXXX+XXXXXX左234.9621.36384.48(二)施工准备工作1、首先熟悉施工图纸了解截水沟的类型及平面位置；2、实测控制桩位及沟位处原始地貌标高，并做好记录，然后清理沟位及周边的杂草、树木，以便顺利开挖截水沟基础；3、根据工程数量和施工进度，合理组织劳动力、施工机具、材料进场施工，并对操作工人进行施工技术交底，使每个工人施工时均做到心中有数；4、制定出工期计划、作息安排，并建设好临时施工设施，作好后勤准备，便于操作工人施工及生活。(三)施工材料：1、材料种类：本段截水沟工程施工用主要材料为：片石、中粗砂、水泥和水；2、材料来源：片石、砂来自XXX石料场，水泥采用XXX公路总监办指定用水泥，水采用自来水；(四)施工方案1、工期安排：截水沟工程的施工需与路基挖方施工同时进行，并与路基边坡开挖相配合，保证路基挖方边坡不受流水的影响，形成良好的排水系统。工期为：2005年3月10日开工，竣工时间为2005年3月30日。2、施工顺序：施工准备测量放线基础开挖沟底铺砌沟帮铺砌清理现场交工验收。3、截水沟基槽开挖：基槽位于路基挖方边坡开口以外5.0m，施工时，采用机械配合人工开挖，开挖时先实测出沟中轴线桩，并根据具体地貌及截水沟的断面形式放出沟槽的开挖边线，并洒出石灰线。开挖前必须先做好沟的断面样板，保证开挖深度及沟壁坡度值。4、砂砾垫层施工：在铺垫砂砾垫层前，首先对基槽底进行清理平整，请监理工程师进行检验。砂砾垫层施工时，首先每隔两米用砂砾堆出小标块，块厚5cm，再拉线填铺，保证厚度均匀，表面平整，砂砾满铺沟底，铺好后用平板震动器振捣密实，保证砂砾层均匀、平整、密实。5、7.5#砂浆砌片石施工1）截水沟沟底及沟侧壁均为7.5#砂浆砌片石，砌筑前先制作沟断面模型，并拉线检查沟底及沟壁开挖边坡等是否满足各项尺寸要求，对于尺寸...
