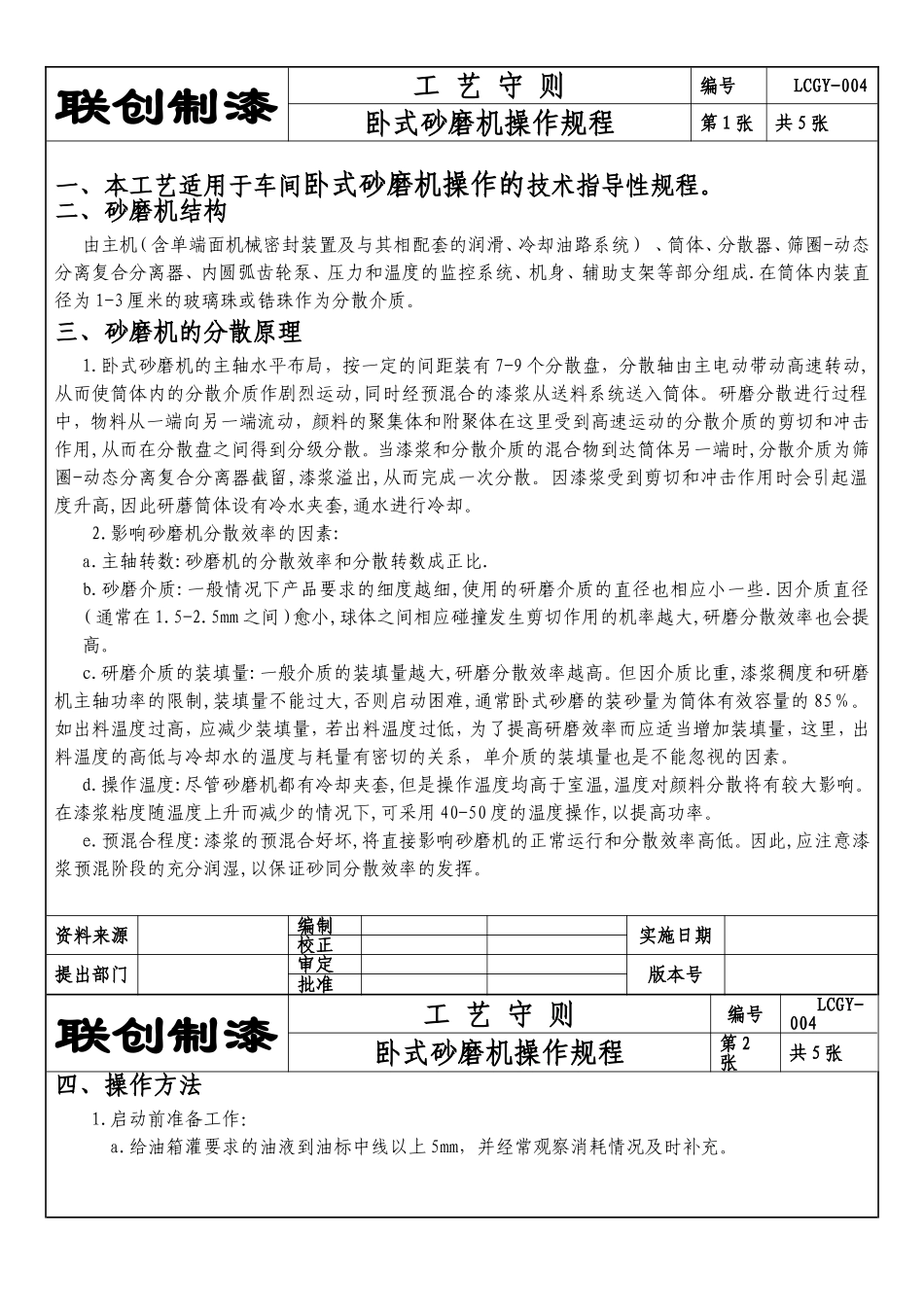

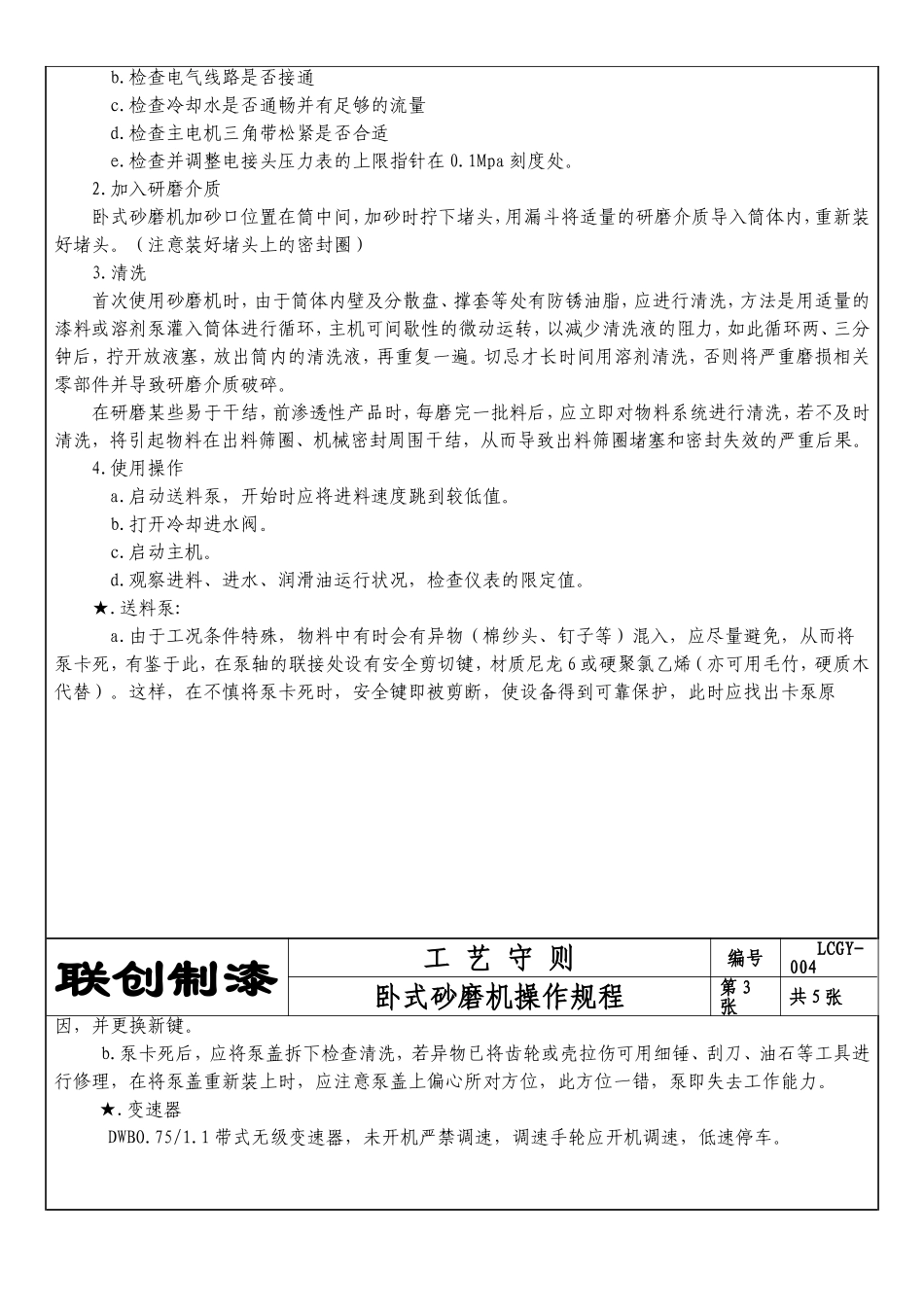

联创制漆工艺守则编号LCGY-004卧式砂磨机操作规程第1张共5张一、本工艺适用于车间卧式砂磨机操作的技术指导性规程。二、砂磨机结构由主机（含单端面机械密封装置及与其相配套的润滑、冷却油路系统）、筒体、分散器、筛圈-动态分离复合分离器、内圆弧齿轮泵、压力和温度的监控系统、机身、辅助支架等部分组成.在筒体内装直径为1-3厘米的玻璃珠或锆珠作为分散介质。三、砂磨机的分散原理1.卧式砂磨机的主轴水平布局，按一定的间距装有7-9个分散盘，分散轴由主电动带动高速转动,从而使筒体内的分散介质作剧烈运动,同时经预混合的漆浆从送料系统送入筒体。研磨分散进行过程中，物料从一端向另一端流动，颜料的聚集体和附聚体在这里受到高速运动的分散介质的剪切和冲击作用,从而在分散盘之间得到分级分散。当漆浆和分散介质的混合物到达筒体另一端时,分散介质为筛圈-动态分离复合分离器截留,漆浆溢出,从而完成一次分散。因漆浆受到剪切和冲击作用时会引起温度升高,因此研蘑筒体设有冷水夹套,通水进行冷却。2.影响砂磨机分散效率的因素:a.主轴转数:砂磨机的分散效率和分散转数成正比.b.砂磨介质:一般情况下产品要求的细度越细,使用的研磨介质的直径也相应小一些.因介质直径（通常在1.5-2.5mm之间）愈小,球体之间相应碰撞发生剪切作用的机率越大,研磨分散效率也会提高。c.研磨介质的装填量:一般介质的装填量越大,研磨分散效率越高。但因介质比重,漆浆稠度和研磨机主轴功率的限制,装填量不能过大,否则启动困难,通常卧式砂磨的装砂量为筒体有效容量的85％。如出料温度过高，应减少装填量，若出料温度过低，为了提高研磨效率而应适当增加装填量，这里，出料温度的高低与冷却水的温度与耗量有密切的关系，单介质的装填量也是不能忽视的因素。d.操作温度:尽管砂磨机都有冷却夹套,但是操作温度均高于室温,温度对颜料分散将有较大影响。在漆浆粘度随温度上升而减少的情况下,可采用40-50度的温度操作,以提高功率。e.预混合程度:漆浆的预混合好坏,将直接影响砂磨机的正常运行和分散效率高低。因此,应注意漆浆预混阶段的充分润湿,以保证砂同分散效率的发挥。资料来源编制实施日期校正提出部门审定版本号批准联创制漆工艺守则编号LCGY-004卧式砂磨机操作规程第2张共5张四、操作方法1.启动前准备工作：a.给油箱灌要求的油液到油标中线以上5mm，并经常观察消耗情况及时补充。b.检查电气线路是否接通c.检查冷却水是否通畅并有足够的流量d.检查主电机三角带松紧是否合适e.检查并调整电接头压力表的上限指针在0.1Mpa刻度处。2.加入研磨介质卧式砂磨机加砂口位置在筒中间，加砂时拧下堵头，用漏斗将适量的研磨介质导入筒体内，重新装好堵头。（注意装好堵头上的密封圈）3.清洗首次使用砂磨机时，由于筒体内壁及分散盘、撑套等处有防锈油脂，应进行清洗，方法是用适量的漆料或溶剂泵灌入筒体进行循环，主机可间歇性的微动运转，以减少清洗液的阻力，如此循环两、三分钟后，拧开放液塞，放出筒内的清洗液，再重复一遍。切忌才长时间用溶剂清洗，否则将严重磨损相关零部件并导致研磨介质破碎。在研磨某些易于干结，前渗透性产品时，每磨完一批料后，应立即对物料系统进行清洗，若不及时清洗，将引起物料在出料筛圈、机械密封周围干结，从而导致出料筛圈堵塞和密封失效的严重后果。4.使用操作a.启动送料泵，开始时应将进料速度跳到较低值。b.打开冷却进水阀。c.启动主机。d.观察进料、进水、润滑油运行状况，检查仪表的限定值。★.送料泵:a.由于工况条件特殊，物料中有时会有异物（棉纱头、钉子等）混入，应尽量避免，从而将泵卡死，有鉴于此，在泵轴的联接处设有安全剪切键，材质尼龙6或硬聚氯乙烯（亦可用毛竹，硬质木代替）。这样，在不慎将泵卡死时，安全键即被剪断，使设备得到可靠保护，此时应找出卡泵原联创制漆工艺守则编号LCGY-004卧式砂磨机操作规程第3张共5张因，并更换新键。b.泵卡死后，应将泵盖拆下检查清洗，若异物已将齿轮或壳拉伤可用细锤、刮刀、油石等工具进行修理，在将泵盖重新装上时，应注意泵盖上偏心所对方位，此方位一错，泵即失去工作能力。★.变速器DWBO.75/1.1带式无级变速器，未开...
