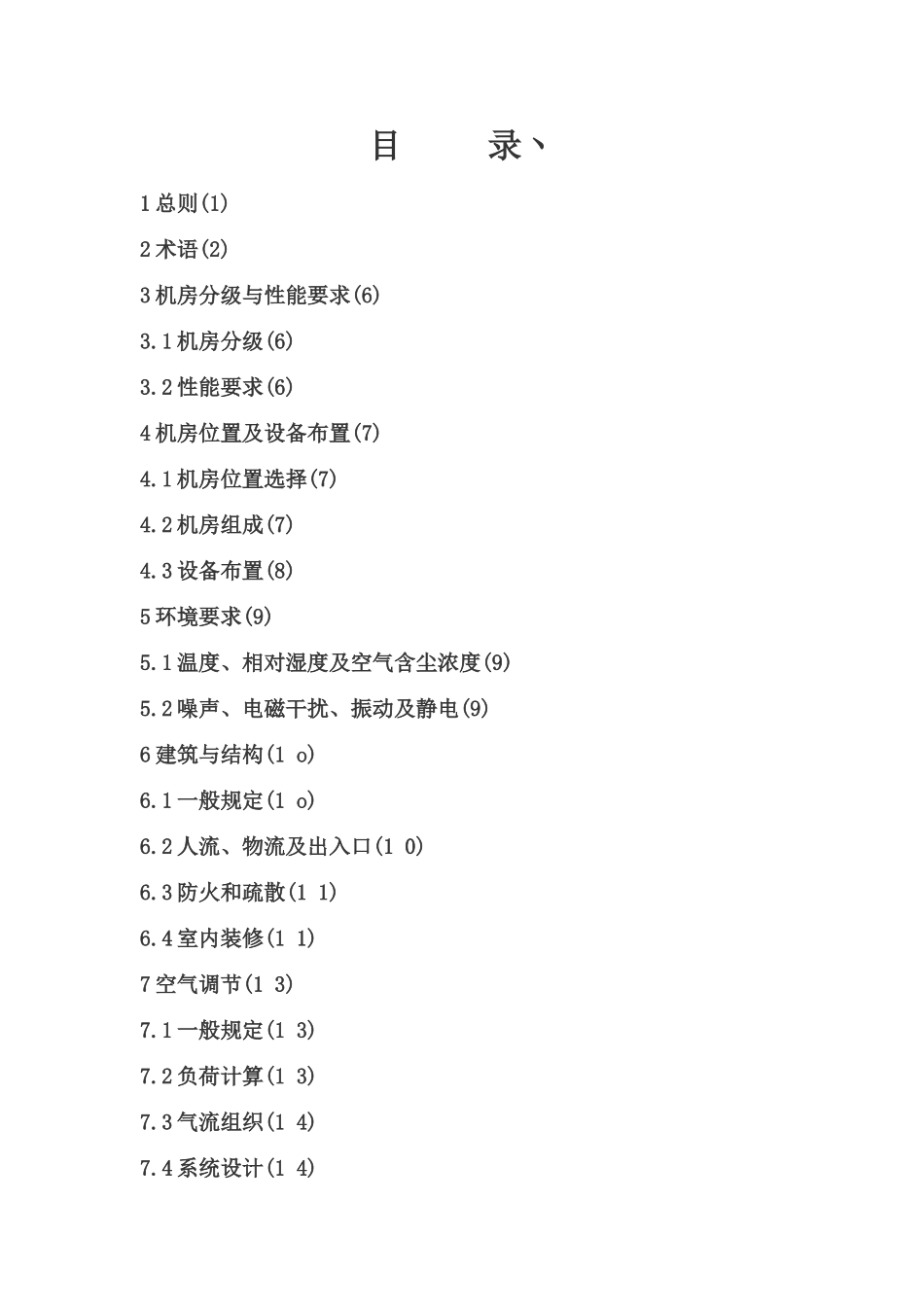

目录丶1总则(1)2术语(2)3机房分级与性能要求(6)3.1机房分级(6)3.2性能要求(6)4机房位置及设备布置(7)4.1机房位置选择(7)4.2机房组成(7)4.3设备布置(8)5环境要求(9)5.1温度、相对湿度及空气含尘浓度(9)5.2噪声、电磁干扰、振动及静电(9)6建筑与结构(1o)6.1一般规定(1o)6.2人流、物流及出入口(10)6.3防火和疏散(11)6.4室内装修(11)7空气调节(13)7.1一般规定(13)7.2负荷计算(13)7.3气流组织(14)7.4系统设计(14)7.5设备选择(16)8电气(17)8.1供配电(17)8.2照明(18)8.3静电防护(20)8.4防雷与接地(20)9电磁屏蔽(22)9.1一般规定(22)9.2结构型式(22)9.3屏蔽件(23)10机房布线(24)11机房监控与安全防范(26)11.1一般规定(26)11.2环境和设备监控系统(26)11.3安全防范系统(27)12给水排水(28)12.1一般规定(28)12.2管道敷设(28)13消防(29)13.1一般规定(29)13.2消防设施(29)13.3安全措施(30)附录A各级电子信息系统机房技术要求(31)本规范用词说明(38)附：条文说明(39)1总则1.0.1为规范电子信息系统机房设计，确保电子信息系统设备安全、稳定、可靠地运行，做到技术先进、经济合理、安全适中、节能环保，制订本规范。1.0.2本规范适用于新建、改建和扩建建筑物中的电子信息系统机房设计。1.0.3电子信息系统机房的设计应遵循近期建设规模与远期发展规划协调一致的原则。1.0.4电子信息系统机房设计除应符合本规范外，尚应符合国家现行有关标准和规范的规定。2术语2.0.1电子信息系统electronicinformationsystem由计算机、通信设备、处理设备、控制设备及其相关的配套设施构成，按照一定的应用目的和规则，对信息进行采集、加工、存储、传输、检索等处理的人机系统。2.0.2电子信息系统机房electronicinformationsystemroom主要为电子信息设备提供运行环境的场所，可以是一幢建筑物或者建筑物的一部分，包括主机房、辅助区、支持区和行政管理区等。2.0.3主机房computerroom主要用于电子信息处理、存储、交换和传输设备的安装和运行的建筑空间。包括服务器机房、网络机房、存储机房等功能区域。2.0.4辅助区auxiliaryroom用于电子信息设备和软件的安装、调试、维护、运行监控和管理的场所，包括进线间、测试机房、监控中心、备件库、打印室、维修室等区域。2.0.5支持区supportarea支持并保障完成信息处理过程和必要的技术作业的场所，包括变配电室、柴油发电机房、UPS室、电池室、空调机房、动力站房、消防设施用房、消防和安防控制室等。2.0.6行政管理区administrativearea用于日常行政管理及客户对托管设备进行管理的场所，包括工作人员办公室、门厅、值班室、盥洗室、更衣间和用户工作室等。2.0.7场地设施infrastructure电子信息系统机房内，为电子信息系统提供运行保障的设施。2.0.8电磁干扰（EMI）electromagneticinterference经辐射或传导的电磁能量对设备或信号传输造成的不良影响。2.0.9电磁屏蔽electromagneticshielding用导电材料减少交变电磁场向指定区域的穿透。2.0.10电磁屏蔽室electromagneticshieldingenclosure专门用语衰减或隔离来自内部或外部电场、磁场能量的建筑空间体。2.0.11截止波导通风窗cut-offwaveguidevent截止波导与通风口结合为一体的装置，该装置既允许空气流通，又能够衰减一定频率范围内的电磁波。2.0.12可拆卸式电磁屏蔽室modularelectromagneticshieldingenclosure按照设计要求，由预先加工成型的屏蔽壳体模块板、结构件、屏蔽部件等，经过施工现场装配，组建成具有可拆卸结构的电磁屏蔽室。2.0.13焊接式电磁屏蔽室weldedelectromagneticshieldingenclosure主体结构采用现场焊接方式建造的具有固定结构的电磁屏蔽室。2.0.14冗余Redundancy冗余是重复配置系统的一些部件或全部部件，当系统发生故障时，冗余配置的部件介入并承担故障部件的工作，由此减少系统的故障时间。2.0.15N-基本需求Baserequirement系统满足基本需求，没有冗余。2.0.16N+X冗余N+Xredundancy系统满足基本需求外，增加了X个单元、X个模块、X个路径或X个系统。任何X个单元、模块或路径的故障或维护不会导致系统运行中断。（X=1～N)2.0.17容错faulttolerant容错系统是具有两套或两套以上相同配置的系统，...
