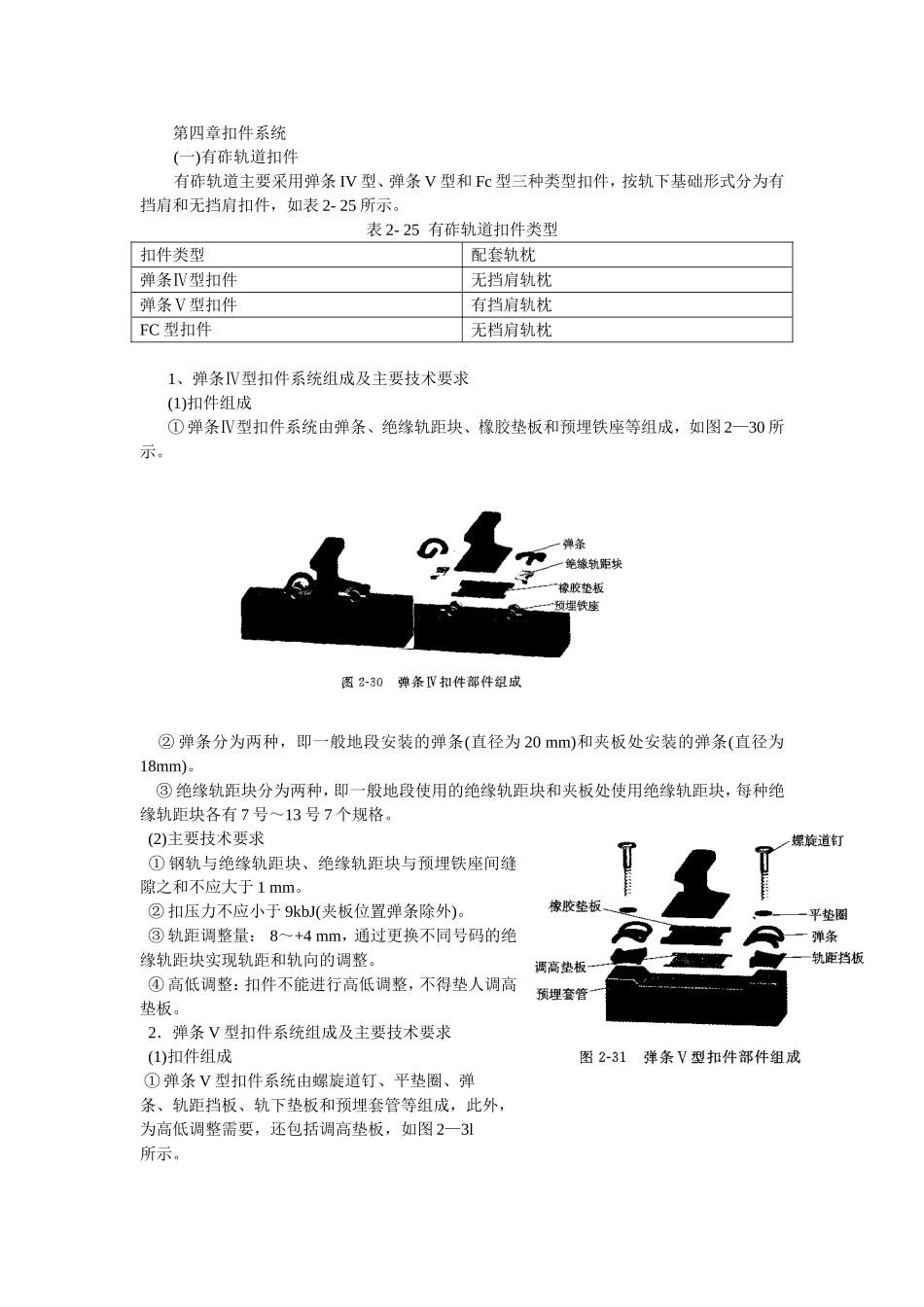

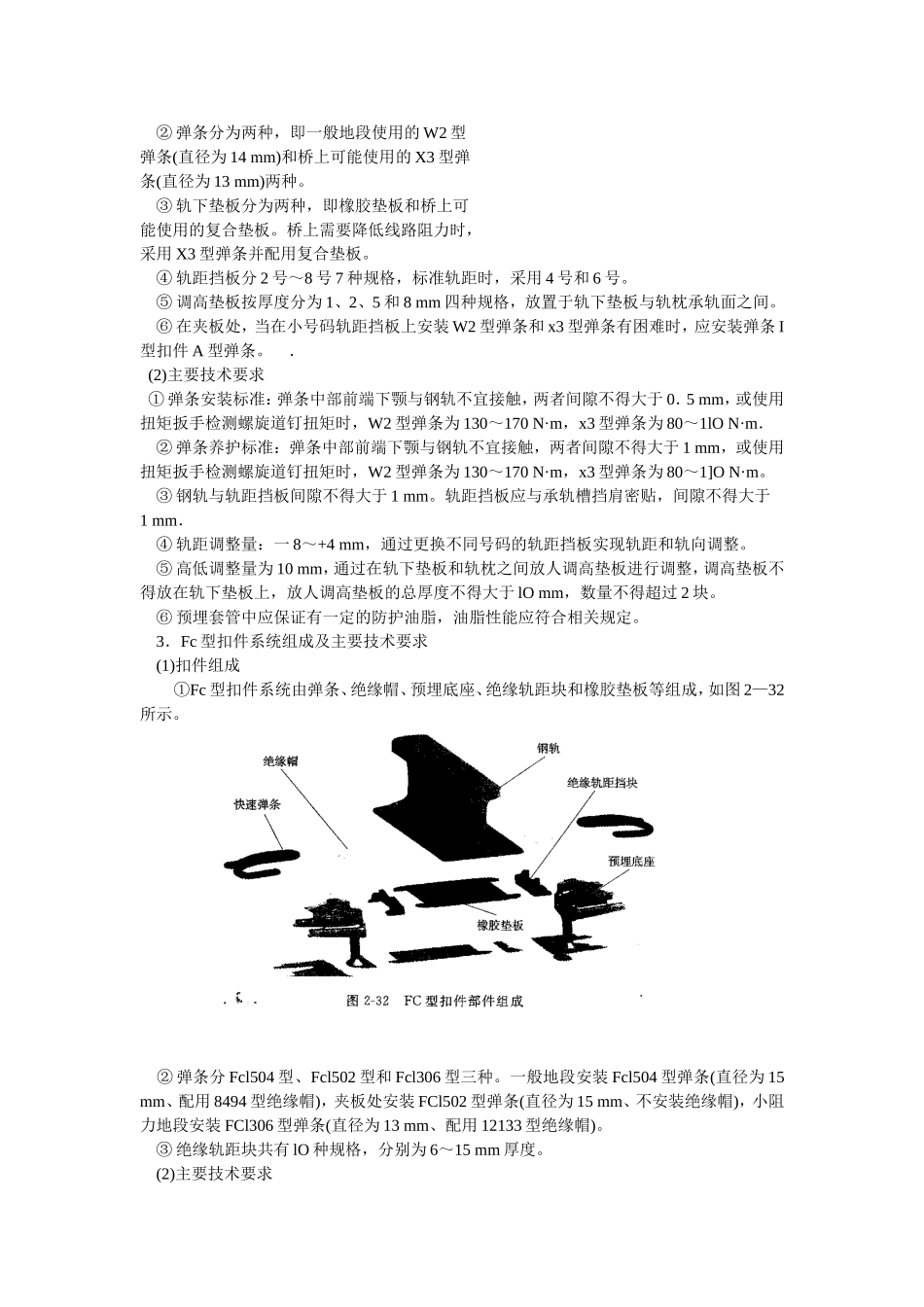

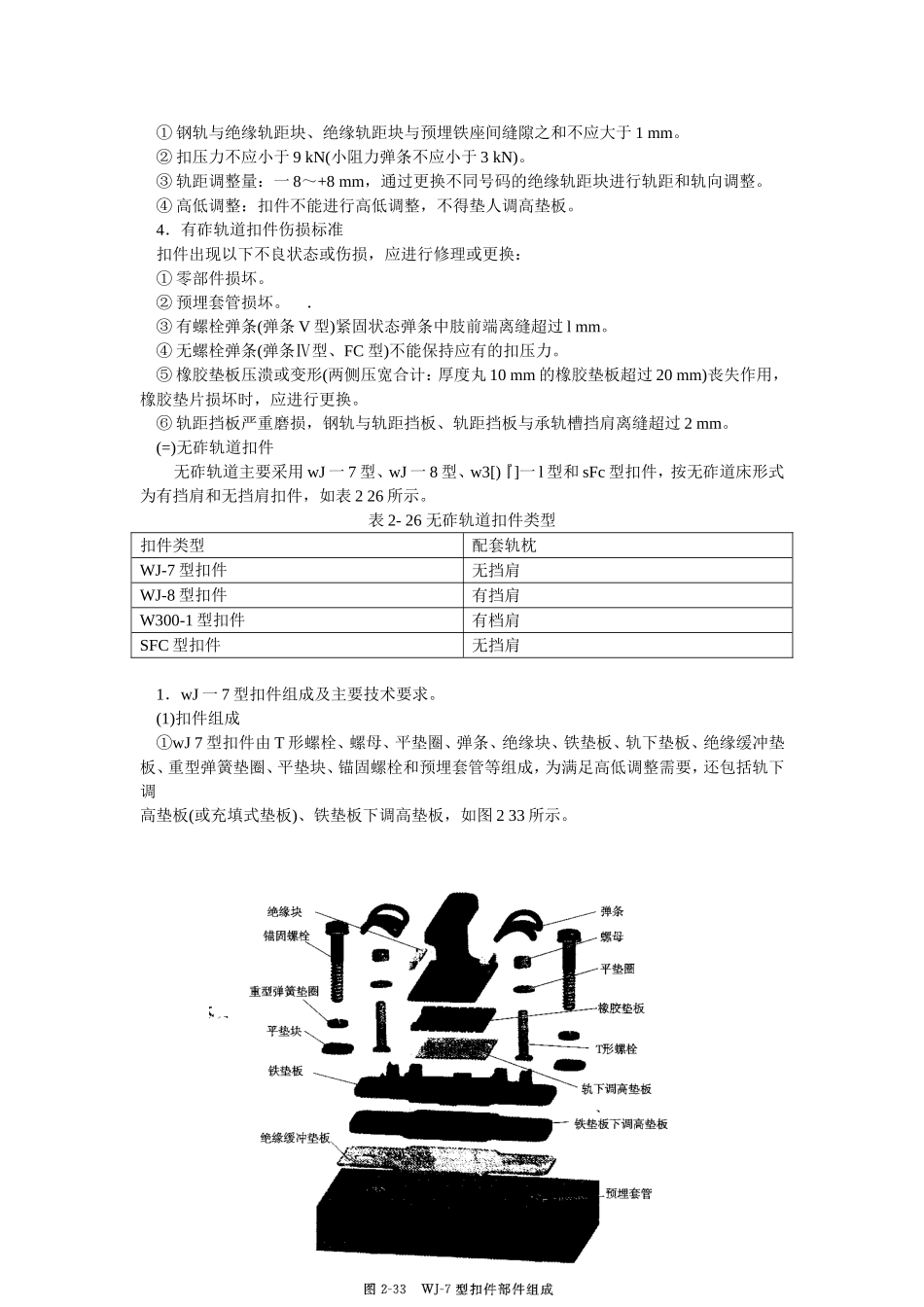

第四章扣件系统(一)有砟轨道扣件有砟轨道主要采用弹条IV型、弹条V型和Fc型三种类型扣件，按轨下基础形式分为有挡肩和无挡肩扣件，如表2-25所示。表2-25有砟轨道扣件类型扣件类型配套轨枕弹条Ⅳ型扣件无挡肩轨枕弹条Ⅴ型扣件有挡肩轨枕FC型扣件无档肩轨枕1、弹条Ⅳ型扣件系统组成及主要技术要求(1)扣件组成①弹条Ⅳ型扣件系统由弹条、绝缘轨距块、橡胶垫板和预埋铁座等组成，如图2—30所示。②弹条分为两种，即一般地段安装的弹条(直径为20mm)和夹板处安装的弹条(直径为18mm)。③绝缘轨距块分为两种，即一般地段使用的绝缘轨距块和夹板处使用绝缘轨距块，每种绝缘轨距块各有7号～13号7个规格。(2)主要技术要求①钢轨与绝缘轨距块、绝缘轨距块与预埋铁座间缝隙之和不应大于1mm。②扣压力不应小于9kbJ(夹板位置弹条除外)。③轨距调整量：8～+4mm，通过更换不同号码的绝缘轨距块实现轨距和轨向的调整。④高低调整：扣件不能进行高低调整，不得垫人调高垫板。2．弹条V型扣件系统组成及主要技术要求(1)扣件组成①弹条V型扣件系统由螺旋道钉、平垫圈、弹条、轨距挡板、轨下垫板和预埋套管等组成，此外，为高低调整需要，还包括调高垫板，如图2—3l所示。②弹条分为两种，即一般地段使用的W2型弹条(直径为14mm)和桥上可能使用的X3型弹条(直径为13mm)两种。③轨下垫板分为两种，即橡胶垫板和桥上可能使用的复合垫板。桥上需要降低线路阻力时，采用X3型弹条并配用复合垫板。④轨距挡板分2号～8号7种规格，标准轨距时，采用4号和6号。⑤调高垫板按厚度分为1、2、5和8mm四种规格，放置于轨下垫板与轨枕承轨面之间。⑥在夹板处，当在小号码轨距挡板上安装W2型弹条和x3型弹条有困难时，应安装弹条I型扣件A型弹条。．(2)主要技术要求①弹条安装标准：弹条中部前端下颚与钢轨不宜接触，两者间隙不得大于0．5mm，或使用扭矩扳手检测螺旋道钉扭矩时，W2型弹条为130～170N·m，x3型弹条为80～1lON·m．②弹条养护标准：弹条中部前端下颚与钢轨不宜接触，两者间隙不得大于1mm，或使用扭矩扳手检测螺旋道钉扭矩时，W2型弹条为130～170N·m，x3型弹条为80～1]ON·m。③钢轨与轨距挡板间隙不得大于1mm。轨距挡板应与承轨槽挡肩密贴，间隙不得大于1mm．④轨距调整量：一8～+4mm，通过更换不同号码的轨距挡板实现轨距和轨向调整。⑤高低调整量为10mm，通过在轨下垫板和轨枕之间放人调高垫板进行调整，调高垫板不得放在轨下垫板上，放人调高垫板的总厚度不得大于lOmm，数量不得超过2块。⑥预埋套管中应保证有一定的防护油脂，油脂性能应符合相关规定。3．Fc型扣件系统组成及主要技术要求(1)扣件组成①Fc型扣件系统由弹条、绝缘帽、预埋底座、绝缘轨距块和橡胶垫板等组成，如图2—32所示。②弹条分Fcl504型、Fcl502型和Fcl306型三种。一般地段安装Fcl504型弹条(直径为15mm、配用8494型绝缘帽)，夹板处安装FCl502型弹条(直径为15mm、不安装绝缘帽)，小阻力地段安装FCl306型弹条(直径为13mm、配用12133型绝缘帽)。③绝缘轨距块共有lO种规格，分别为6～15mm厚度。(2)主要技术要求①钢轨与绝缘轨距块、绝缘轨距块与预埋铁座间缝隙之和不应大于1mm。②扣压力不应小于9kN(小阻力弹条不应小于3kN)。③轨距调整量：一8～+8mm，通过更换不同号码的绝缘轨距块进行轨距和轨向调整。④高低调整：扣件不能进行高低调整，不得垫人调高垫板。4．有砟轨道扣件伤损标准扣件出现以下不良状态或伤损，应进行修理或更换：①零部件损坏。②预埋套管损坏。．③有螺栓弹条(弹条V型)紧固状态弹条中肢前端离缝超过lmm。④无螺栓弹条(弹条Ⅳ型、FC型)不能保持应有的扣压力。⑤橡胶垫板压溃或变形(两侧压宽合计：厚度丸10mm的橡胶垫板超过20mm)丧失作用，橡胶垫片损坏时，应进行更换。⑥轨距挡板严重磨损，钢轨与轨距挡板、轨距挡板与承轨槽挡肩离缝超过2mm。(=)无砟轨道扣件无砟轨道主要采用wJ一7型、wJ一8型、w3[)『]一l型和sFc型扣件，按无砟道床形式为有挡肩和无挡肩扣件，如表226所示。表2-26无砟轨道扣件类型扣件类型配套轨枕WJ-7型扣件无挡肩WJ-8型扣件有挡肩W300-1型扣件有档肩SFC型扣件无挡肩1．wJ一7型扣件组成及主要技术要求。(...
