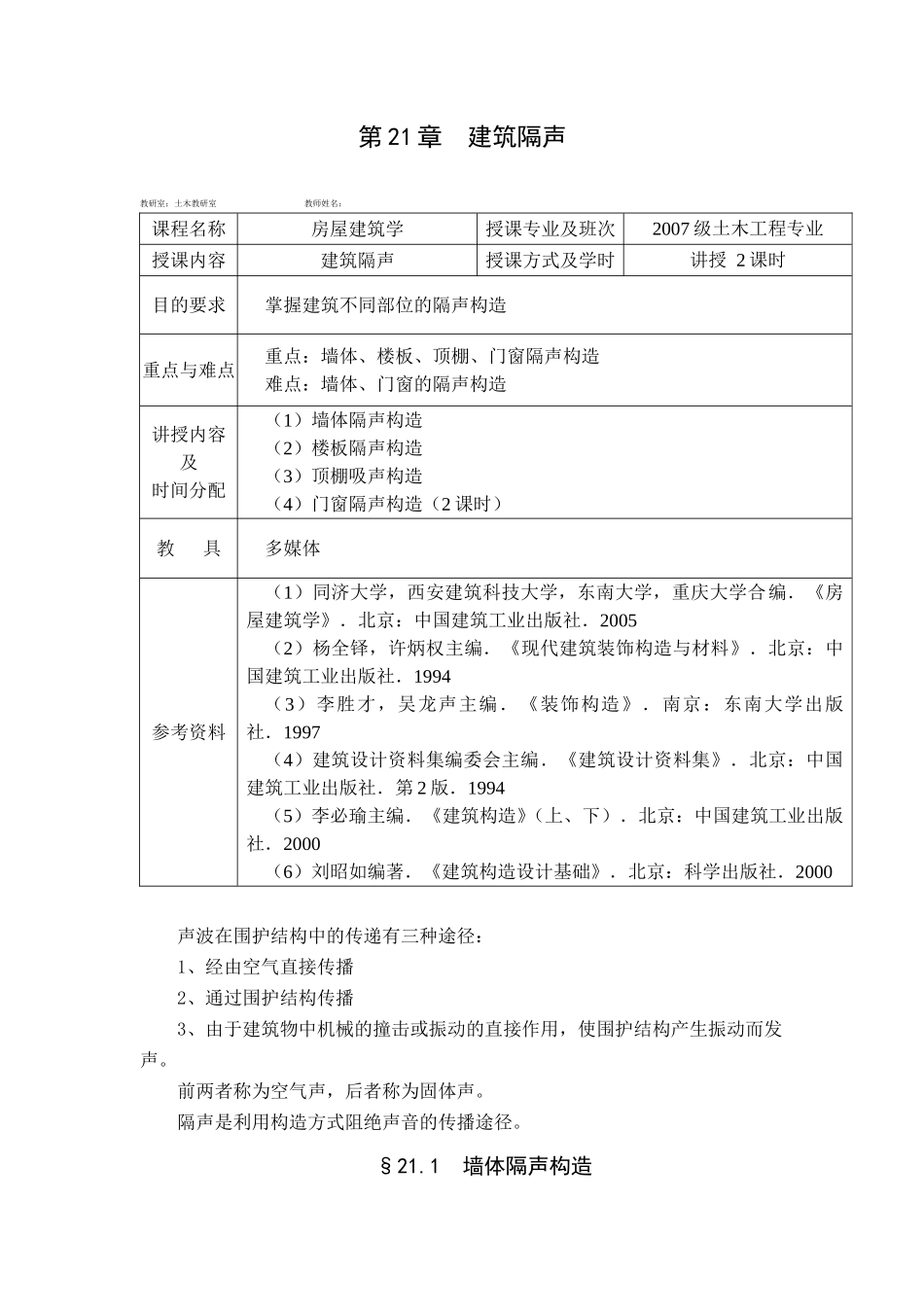

第21章建筑隔声教研室：土木教研室教师姓名：课程名称房屋建筑学授课专业及班次2007级土木工程专业授课内容建筑隔声授课方式及学时讲授2课时目的要求掌握建筑不同部位的隔声构造重点与难点重点：墙体、楼板、顶棚、门窗隔声构造难点：墙体、门窗的隔声构造讲授内容及时间分配（1）墙体隔声构造（2）楼板隔声构造（3）顶棚吸声构造（4）门窗隔声构造（2课时）教具多媒体参考资料（1）同济大学，西安建筑科技大学，东南大学，重庆大学合编．《房屋建筑学》．北京：中国建筑工业出版社．2005（2）杨全铎，许炳权主编．《现代建筑装饰构造与材料》．北京：中国建筑工业出版社．1994（3）李胜才，吴龙声主编．《装饰构造》．南京：东南大学出版社．1997（4）建筑设计资料集编委会主编．《建筑设计资料集》．北京：中国建筑工业出版社．第2版．1994（5）李必瑜主编．《建筑构造》（上、下）．北京：中国建筑工业出版社．2000（6）刘昭如编著．《建筑构造设计基础》．北京：科学出版社．2000声波在围护结构中的传递有三种途径：1、经由空气直接传播2、通过围护结构传播3、由于建筑物中机械的撞击或振动的直接作用，使围护结构产生振动而发声。前两者称为空气声，后者称为固体声。隔声是利用构造方式阻绝声音的传播途径。§21.1墙体隔声构造21.1.1空气声隔绝要求在工程中用分贝表示构件的隔声能力。21.1.2单层匀质密实墙隔声1、质量定律声波引起墙板的振动与板的质量成反比。这一规律称为质量定律。2、吻合效应墙板产生吻合效应时将使隔声量大幅度下降，不再符合质量定律。吻合效应只发生在一定的频率范围。这一范围的下限频率称为临界频率。通常采用硬而厚的墙板来降低临界频率。21.1.3双层匀质密实墙隔声双层匀质密实墙隔声构造要点：1、双层砖墙、混凝土墙：不考虑共振。2、利用空气间层吸声、减振，空气层的厚度不小于50mm，最佳厚度为80~120mm。3、两个墙体的厚度和重量应有差别，以免出现吻合效应。21.1.4轻型墙体隔声为满足其隔声要求，采取以下措施：1、将多层密实材料用多孔弹性材料分隔，做成夹层结构，以提高其隔声量。2、当多层密实材料的各层质量近似相等时，在质量定律控制的范围内可以得到较理想的隔声量。3、将空气层的厚度增加到75mm以上时，可以增大隔声量。4、用松软的吸声材料填充空气层。§21.2楼板隔声构造21.2.1楼板隔绝撞击声标准目前，很多国家采用标准撞击声LN作为评价指标。标准撞击声LN是用合乎国际标准的打击器在预测的楼板上撞击，在楼板下的房间中距离地板1.5m高度处测出100~4000HZ的撞击声级L，然后根据接受室的吸声量对L进行修正，得到标准撞击声级。21.2.2楼板隔声措施1、楼板设弹性面层在楼板表面铺设柔软材料2、楼板设弹性垫层3、楼板做吊顶处理§21.3顶棚吸声构造反射顶棚：用于有听音要求的大空间。吸声顶棚：用于人员较多容易产生噪声、甚至出现回声的大空间。1、石膏或矿棉板吸声顶棚2、穿孔吸声板顶棚3、条板吸声顶棚4、格子吸声顶棚§21.4门窗隔声构造21.4.1隔声门21.4.2隔声窗教案尾页1、思考题：（1）墙体的隔声构造做法如何？（2）楼板的隔声构造做法如何？（3）门窗的隔声构造做法如何？2、参考资料：（1）同济大学，西安建筑科技大学，东南大学，重庆大学合编．《房屋建筑学》．北京：中国建筑工业出版社．2005（2）杨全铎，许炳权主编．《现代建筑装饰构造与材料》．北京：中国建筑工业出版社．1994（3）李胜才，吴龙声主编．《装饰构造》．南京：东南大学出版社．1997（4）李必瑜主编．《建筑构造》（上、下）．北京：中国建筑工业出版社．2000（5）刘昭如编著．《建筑构造设计基础》．北京：科学出版社．20003、课后分析：在本章中主要介绍建筑物中各个部位的隔声构造做法。第22章单层工业建筑构造教研室：土木教研室教师姓名：课程名称房屋建筑学授课专业及班次2007级土木工程专业授课内容单层工业建筑构造授课方式及学时讲授4课时目的要求掌握单层厂房的构造重点与难点重点：单层工业厂房的屋面、天窗构造难点：单层工业厂房的天窗构造讲授内容及时间分配（1）单层厂房外墙、大门、地面构造（2）天窗构造（2课时）（3）钢结构厂房构造...
