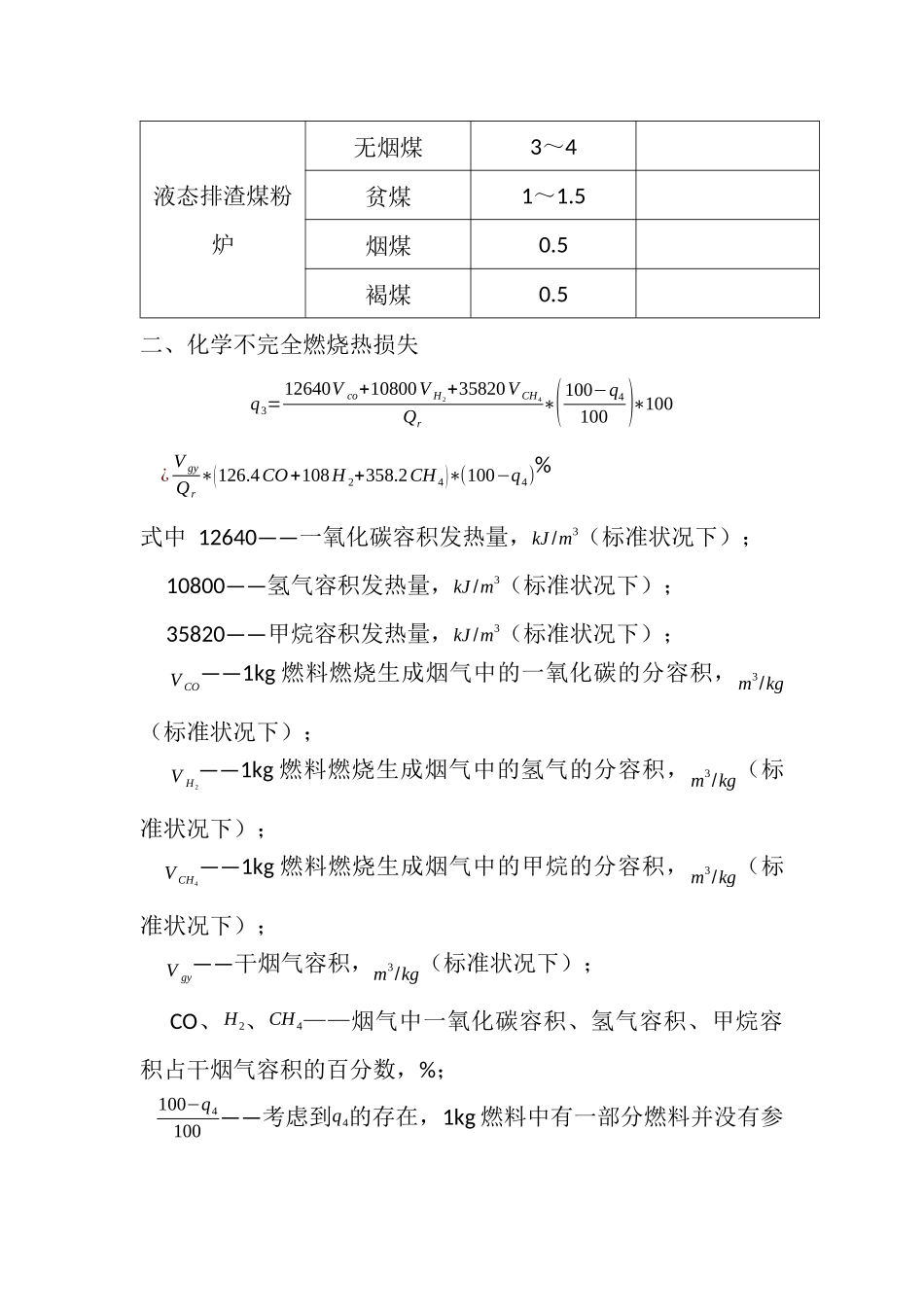

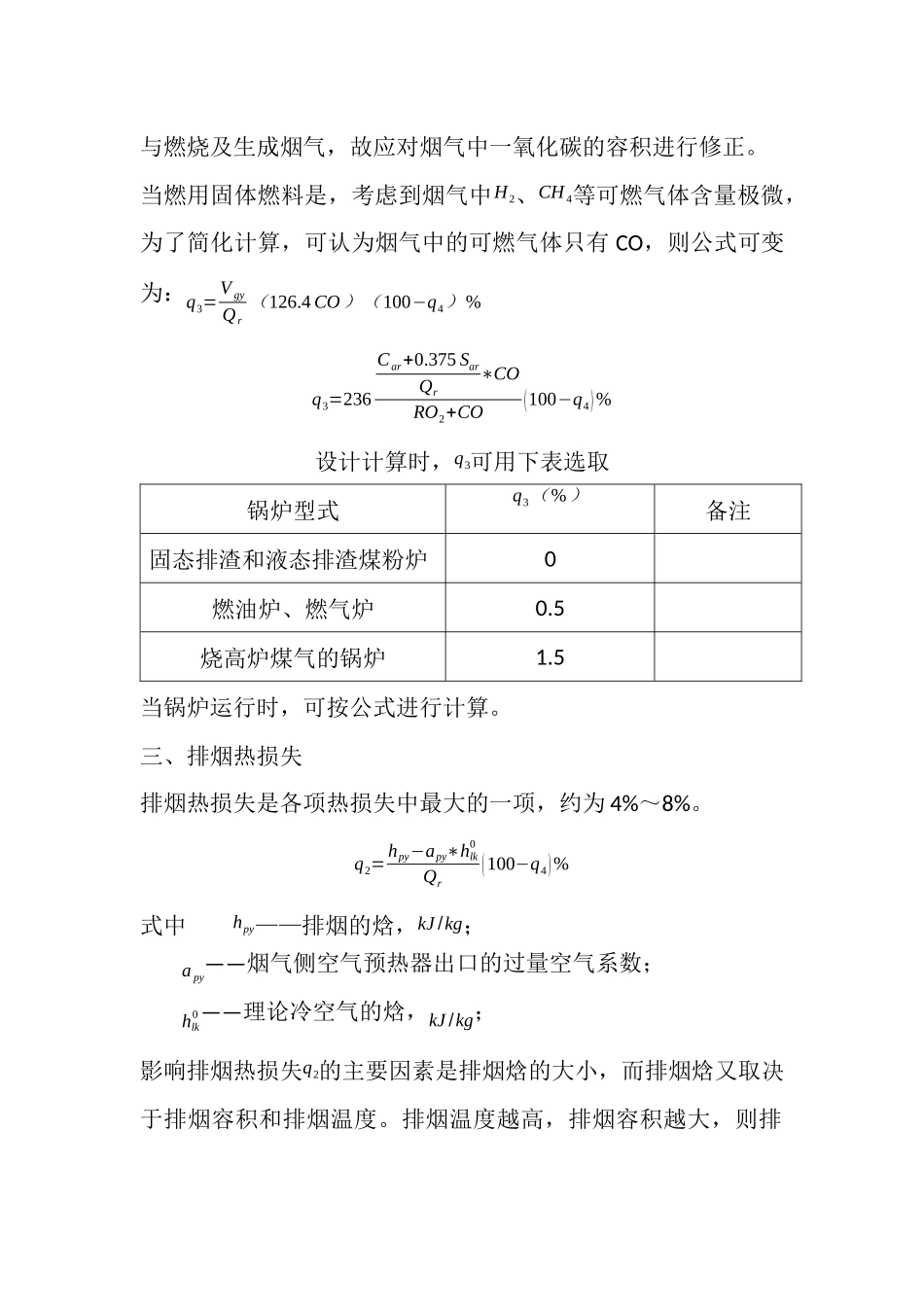

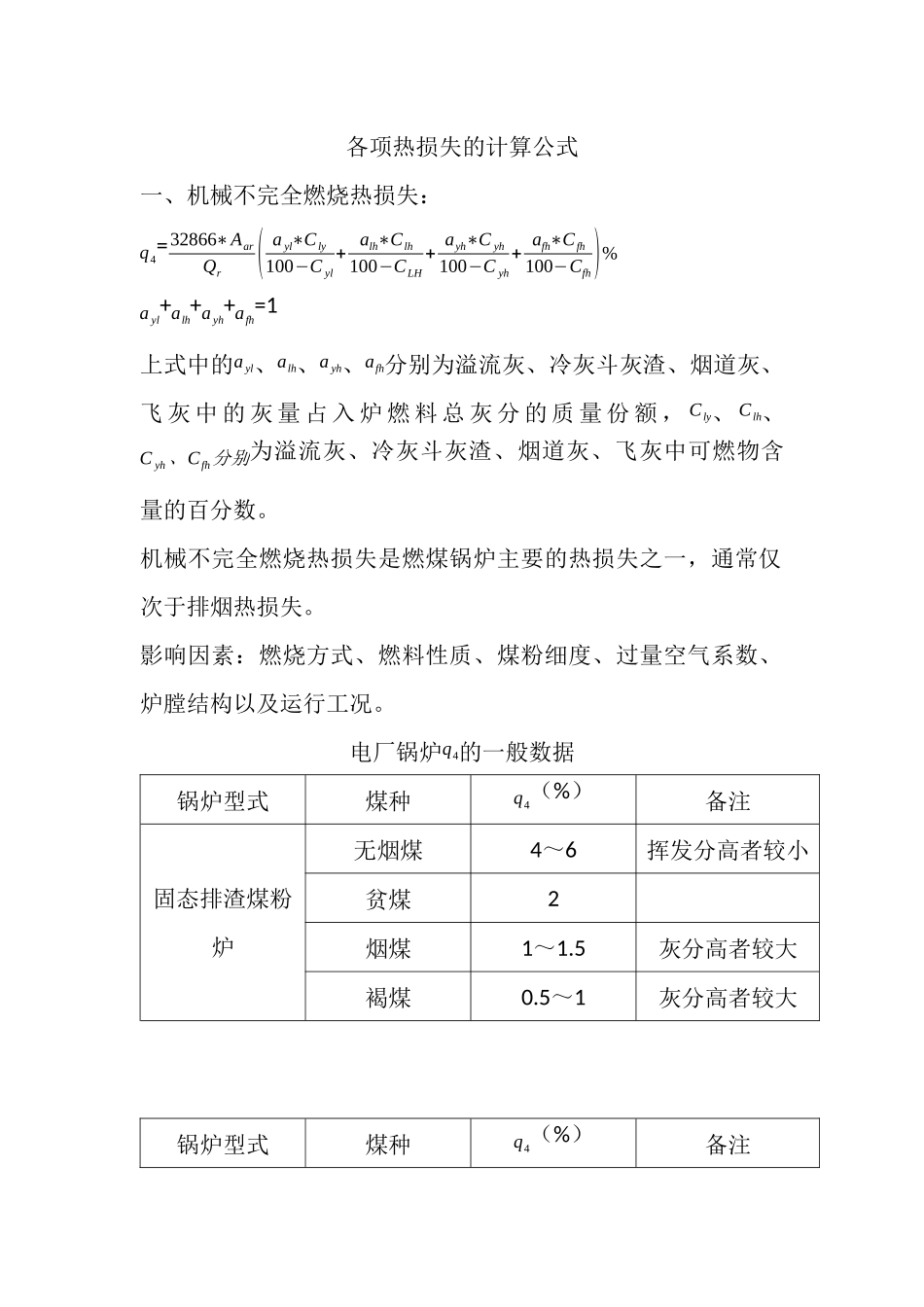

各项热损失的计算公式一、机械不完全燃烧热损失：q4=32866∗AarQr(ayl∗Cly100−Cyl+alh∗Clh100−CLH+ayh∗Cyh100−Cyh+afh∗Cfh100−Cfh)%ayl+alh+ayh+afh=1上式中的ayl、alh、ayh、afh分别为溢流灰、冷灰斗灰渣、烟道灰、飞灰中的灰量占入炉燃料总灰分的质量份额，Cly、Clh、Cyh、Cfh分别为溢流灰、冷灰斗灰渣、烟道灰、飞灰中可燃物含量的百分数。机械不完全燃烧热损失是燃煤锅炉主要的热损失之一，通常仅次于排烟热损失。影响因素：燃烧方式、燃料性质、煤粉细度、过量空气系数、炉膛结构以及运行工况。电厂锅炉q4的一般数据锅炉型式煤种q4（%）备注固态排渣煤粉炉无烟煤4～6挥发分高者较小贫煤2烟煤1～1.5灰分高者较大褐煤0.5～1灰分高者较大锅炉型式煤种q4（%）备注液态排渣煤粉炉无烟煤3～4贫煤1～1.5烟煤0.5褐煤0.5二、化学不完全燃烧热损失q3=12640Vco+10800VH2+35820VCH4Qr∗(100−q4100)∗100¿VgyQr∗(126.4CO+108H2+358.2CH4)∗(100−q4)%式中12640——一氧化碳容积发热量，kJ/m3（标准状况下）；10800——氢气容积发热量，kJ/m3（标准状况下）；35820——甲烷容积发热量，kJ/m3（标准状况下）；VCO——1kg燃料燃烧生成烟气中的一氧化碳的分容积，m3/kg（标准状况下）；VH2——1kg燃料燃烧生成烟气中的氢气的分容积，m3/kg（标准状况下）；VCH4——1kg燃料燃烧生成烟气中的甲烷的分容积，m3/kg（标准状况下）；Vgy——干烟气容积，m3/kg（标准状况下）；CO、H2、CH4——烟气中一氧化碳容积、氢气容积、甲烷容积占干烟气容积的百分数，%；100−q4100——考虑到q4的存在，1kg燃料中有一部分燃料并没有参与燃烧及生成烟气，故应对烟气中一氧化碳的容积进行修正。当燃用固体燃料是，考虑到烟气中H2、CH4等可燃气体含量极微，为了简化计算，可认为烟气中的可燃气体只有CO，则公式可变为：q3=VgyQr（126.4CO）（100−q4）%q3=236Car+0.375SarQr∗CORO2+CO(100−q4)%设计计算时，q3可用下表选取锅炉型式q3（%）备注固态排渣和液态排渣煤粉炉0燃油炉、燃气炉0.5烧高炉煤气的锅炉1.5当锅炉运行时，可按公式进行计算。三、排烟热损失排烟热损失是各项热损失中最大的一项，约为4%～8%。q2=hpy−apy∗hlk0Qr(100−q4)%式中hpy——排烟的焓，kJ/kg；apy——烟气侧空气预热器出口的过量空气系数；hlk0——理论冷空气的焓，kJ/kg；影响排烟热损失q2的主要因素是排烟焓的大小，而排烟焓又取决于排烟容积和排烟温度。排烟温度越高，排烟容积越大，则排烟热损失q2也就越大。一般排烟温度提高15～20℃，q2约增加1%。四、散热损失散热损失可近似的认为与锅炉运行负荷成反比变化。q5=q5eDeD％式中q5e——锅炉额定蒸发量下的散热损失，%；q5——锅炉实际蒸发量下的散热损失，%；De——锅炉额定蒸发量，kg/s；D——锅炉实际蒸发量，kg/s。当锅炉额定蒸发量大于900t/h，按0.2%计算。
