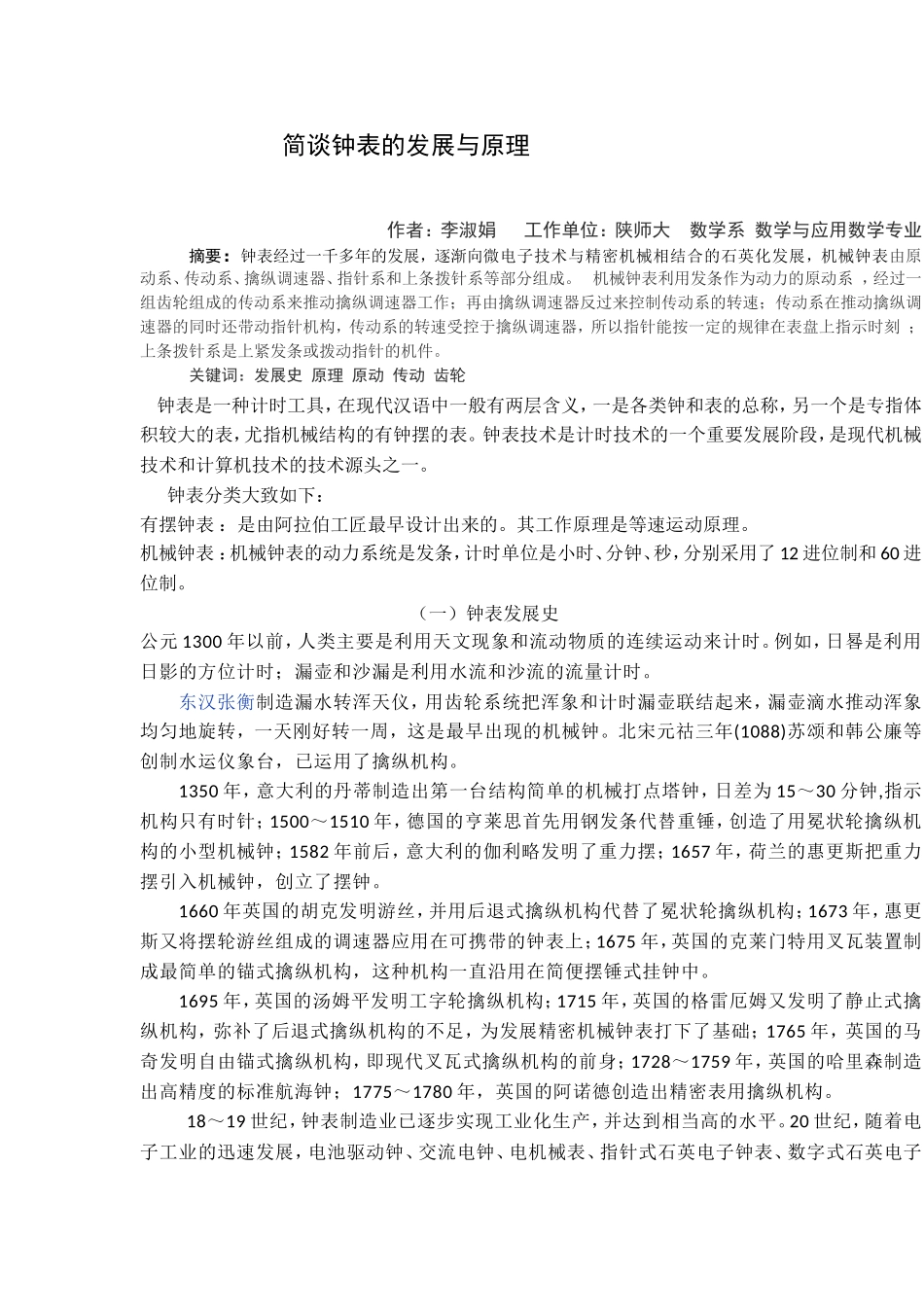

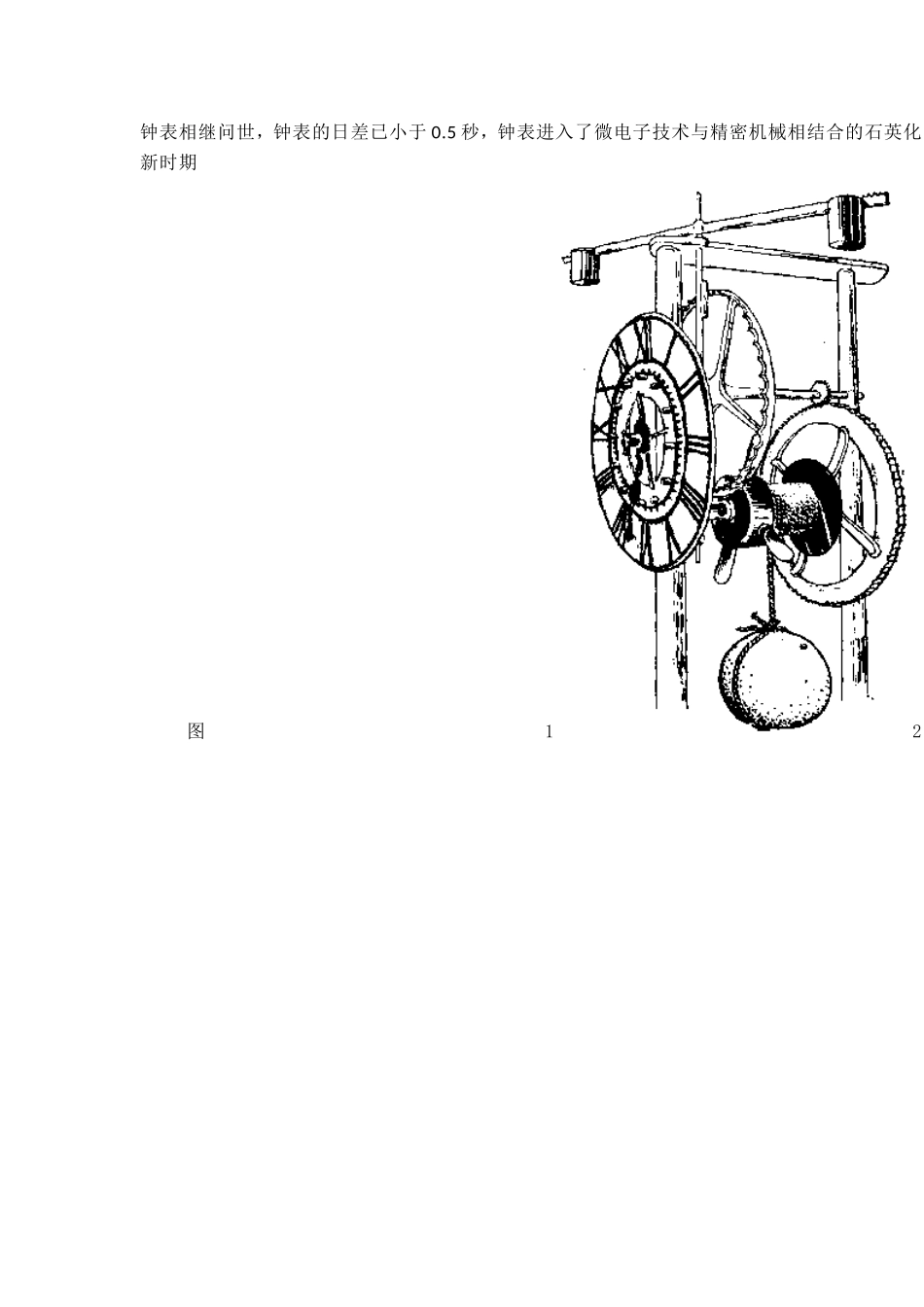

简谈钟表的发展与原理作者：李淑娟工作单位：陕师大数学系数学与应用数学专业摘要：钟表经过一千多年的发展，逐渐向微电子技术与精密机械相结合的石英化发展，机械钟表由原动系、传动系、擒纵调速器、指针系和上条拨针系等部分组成。机械钟表利用发条作为动力的原动系，经过一组齿轮组成的传动系来推动擒纵调速器工作；再由擒纵调速器反过来控制传动系的转速；传动系在推动擒纵调速器的同时还带动指针机构，传动系的转速受控于擒纵调速器，所以指针能按一定的规律在表盘上指示时刻；上条拨针系是上紧发条或拨动指针的机件。关键词：发展史原理原动传动齿轮钟表是一种计时工具，在现代汉语中一般有两层含义，一是各类钟和表的总称，另一个是专指体积较大的表，尤指机械结构的有钟摆的表。钟表技术是计时技术的一个重要发展阶段，是现代机械技术和计算机技术的技术源头之一。钟表分类大致如下：有摆钟表：是由阿拉伯工匠最早设计出来的。其工作原理是等速运动原理。机械钟表：机械钟表的动力系统是发条，计时单位是小时、分钟、秒，分别采用了12进位制和60进位制。（一）钟表发展史公元1300年以前，人类主要是利用天文现象和流动物质的连续运动来计时。例如，日晷是利用日影的方位计时；漏壶和沙漏是利用水流和沙流的流量计时。东汉张衡制造漏水转浑天仪，用齿轮系统把浑象和计时漏壶联结起来，漏壶滴水推动浑象均匀地旋转，一天刚好转一周，这是最早出现的机械钟。北宋元祜三年(1088)苏颂和韩公廉等创制水运仪象台，已运用了擒纵机构。1350年，意大利的丹蒂制造出第一台结构简单的机械打点塔钟，日差为15～30分钟,指示机构只有时针；1500～1510年，德国的亨莱思首先用钢发条代替重锤，创造了用冕状轮擒纵机构的小型机械钟；1582年前后，意大利的伽利略发明了重力摆；1657年，荷兰的惠更斯把重力摆引入机械钟，创立了摆钟。1660年英国的胡克发明游丝，并用后退式擒纵机构代替了冕状轮擒纵机构；1673年，惠更斯又将摆轮游丝组成的调速器应用在可携带的钟表上；1675年，英国的克莱门特用叉瓦装置制成最简单的锚式擒纵机构，这种机构一直沿用在简便摆锤式挂钟中。1695年，英国的汤姆平发明工字轮擒纵机构；1715年，英国的格雷厄姆又发明了静止式擒纵机构，弥补了后退式擒纵机构的不足，为发展精密机械钟表打下了基础；1765年，英国的马奇发明自由锚式擒纵机构，即现代叉瓦式擒纵机构的前身；1728～1759年，英国的哈里森制造出高精度的标准航海钟；1775～1780年，英国的阿诺德创造出精密表用擒纵机构。18～19世纪，钟表制造业已逐步实现工业化生产，并达到相当高的水平。20世纪，随着电子工业的迅速发展，电池驱动钟、交流电钟、电机械表、指针式石英电子钟表、数字式石英电子钟表相继问世，钟表的日差已小于0.5秒，钟表进入了微电子技术与精密机械相结合的石英化新时期图123图4机械钟是图1所画的重锤式机械钟，这也是欧洲最早的一种依靠擒纵装置进行守时的计时器。图2画出了这种机械钟主要工作机构的简化图。这种钟以一个重锤提供驱动力，悬挂重锤的绳子缠绕在一根轴上，重锤下落，带动轴转动，并将转动传递给守时机构。守时机构包括一套擒纵装置和横摆，擒纵装置主要由棘轮和带棘爪的心轴组成，心轴上方与横摆相连。当棘轮在重锤的带动下转动，上方的轮齿推开心轴上部的棘爪，使心轴转过一个角度，而这样刚好又使心轴下部的棘爪转过来挡在下方轮齿的去路上，棘轮继续转动将它推开后，心轴就转回原来的位置，完成了一次摆动。心轴每摆动一次，棘轮都转过一个相同的角度，而这种摆动的频率通过连在心轴上的横摆得到控制，从而具有等时性(如同单摆的等时性一样，这种等时性是可以用经典力学证明的)，这样，将棘轮的运动通过中轴传递给表盘上的指针，指针就可以匀速转动了。此外，由于横摆摆动的频率与横摆的转动惯量和棘轮施加给它的力量大小有关，而后者又最终由重锤所受的重力决定，不易调节，因此为方便对钟表运转速度进行调试，横摆两端的配重物被设计成可以移动的，向外移则横摆的转动惯量增大，钟速变慢，向内移则转动惯量减小，钟速变快。这种钟的缺点在于，重锤提供的驱动力在维持...
