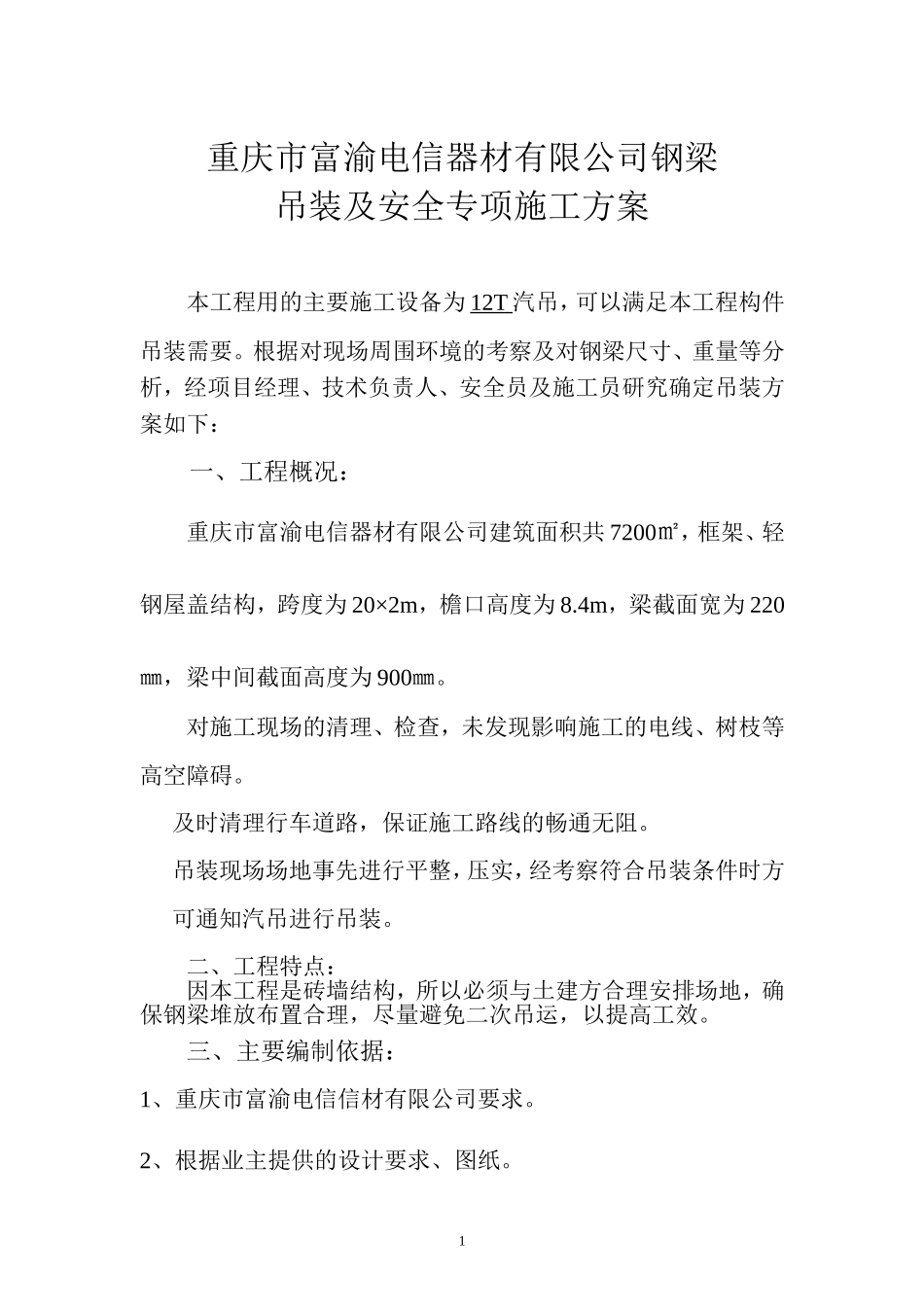

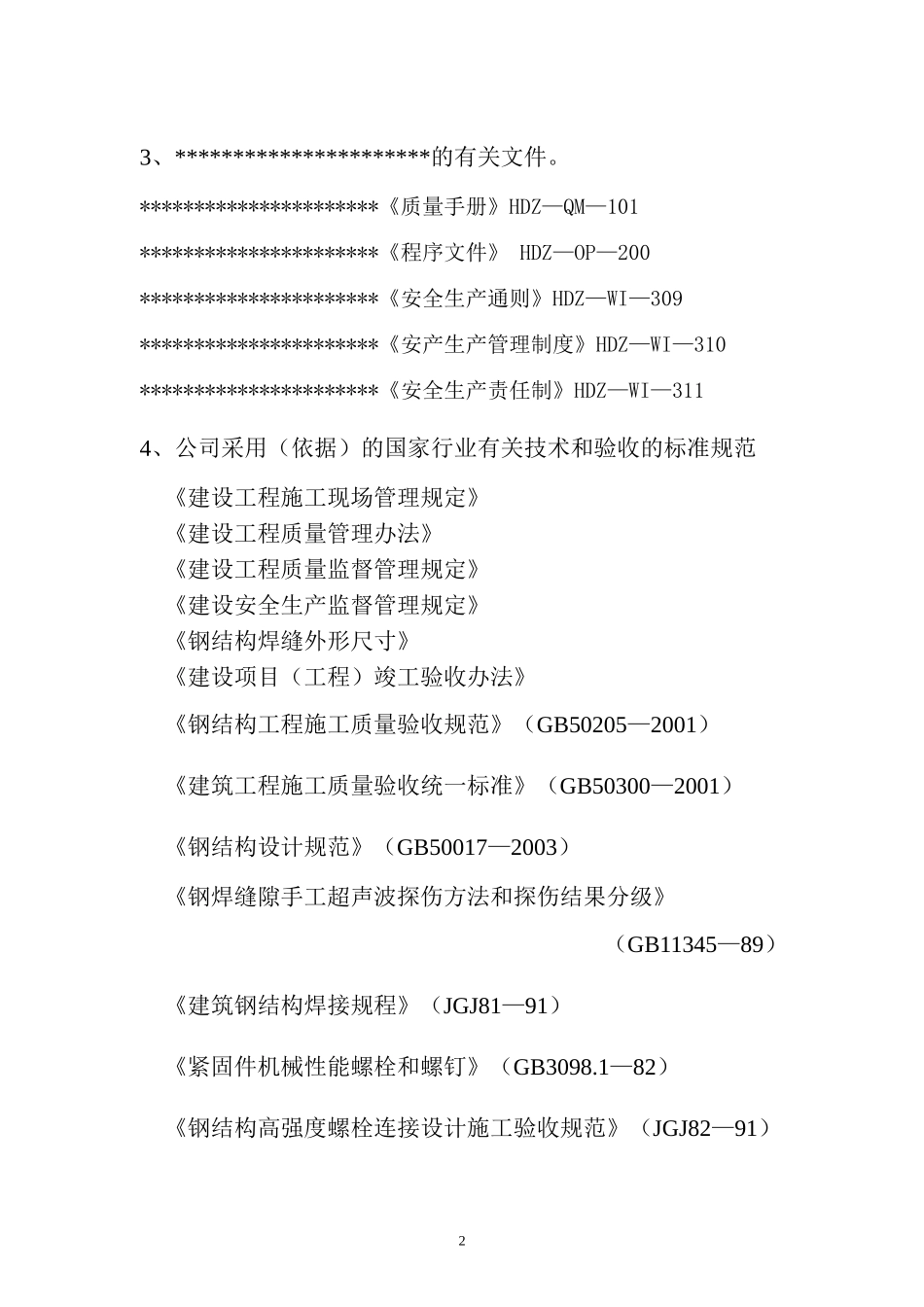

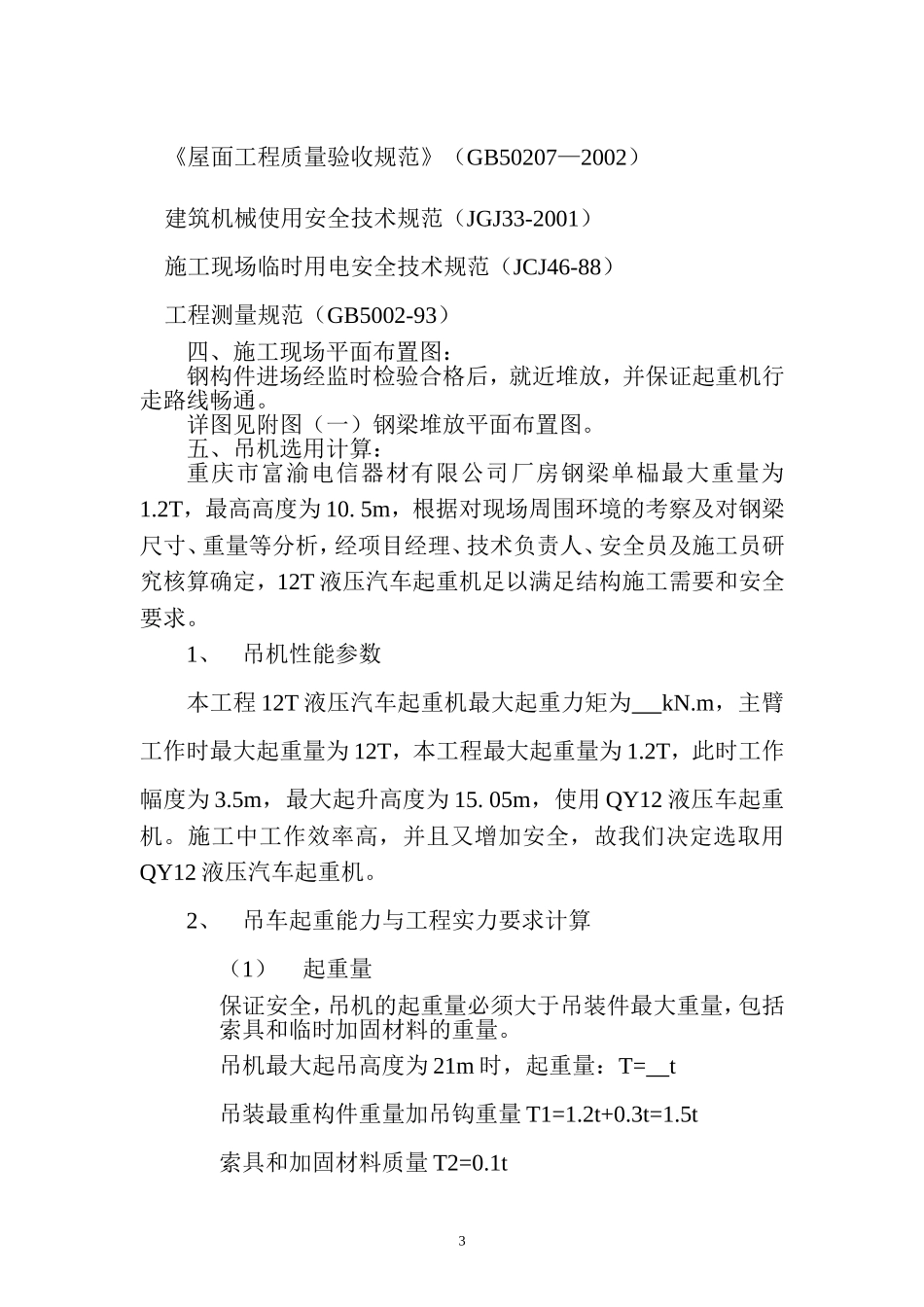

重庆市富渝电信器材有限公司钢梁吊装及安全专项施工方案本工程用的主要施工设备为12T汽吊，可以满足本工程构件吊装需要。根据对现场周围环境的考察及对钢梁尺寸、重量等分析，经项目经理、技术负责人、安全员及施工员研究确定吊装方案如下：一、工程概况：重庆市富渝电信器材有限公司建筑面积共7200㎡，框架、轻钢屋盖结构，跨度为20×2m，檐口高度为8.4m，梁截面宽为220㎜，梁中间截面高度为900㎜。对施工现场的清理、检查，未发现影响施工的电线、树枝等高空障碍。及时清理行车道路，保证施工路线的畅通无阻。吊装现场场地事先进行平整，压实，经考察符合吊装条件时方可通知汽吊进行吊装。二、工程特点：因本工程是砖墙结构，所以必须与土建方合理安排场地，确保钢梁堆放布置合理，尽量避免二次吊运，以提高工效。三、主要编制依据：1、重庆市富渝电信信材有限公司要求。2、根据业主提供的设计要求、图纸。13、**********************的有关文件。**********************《质量手册》HDZ—QM—101**********************《程序文件》HDZ—OP—200**********************《安全生产通则》HDZ—WI—309**********************《安产生产管理制度》HDZ—WI—310**********************《安全生产责任制》HDZ—WI—3114、公司采用（依据）的国家行业有关技术和验收的标准规范《建设工程施工现场管理规定》《建设工程质量管理办法》《建设工程质量监督管理规定》《建设安全生产监督管理规定》《钢结构焊缝外形尺寸》《建设项目（工程）竣工验收办法》《钢结构工程施工质量验收规范》（GB50205—2001）《建筑工程施工质量验收统一标准》（GB50300—2001）《钢结构设计规范》（GB50017—2003）《钢焊缝隙手工超声波探伤方法和探伤结果分级》（GB11345—89）《建筑钢结构焊接规程》（JGJ81—91）《紧固件机械性能螺栓和螺钉》（GB3098.1—82）《钢结构高强度螺栓连接设计施工验收规范》（JGJ82—91）2《屋面工程质量验收规范》（GB50207—2002）建筑机械使用安全技术规范（JGJ33-2001）施工现场临时用电安全技术规范（JCJ46-88）工程测量规范（GB5002-93）四、施工现场平面布置图：钢构件进场经监时检验合格后，就近堆放，并保证起重机行走路线畅通。详图见附图（一）钢梁堆放平面布置图。五、吊机选用计算：重庆市富渝电信器材有限公司厂房钢梁单榀最大重量为1.2T，最高高度为10.5m，根据对现场周围环境的考察及对钢梁尺寸、重量等分析，经项目经理、技术负责人、安全员及施工员研究核算确定，12T液压汽车起重机足以满足结构施工需要和安全要求。1、吊机性能参数本工程12T液压汽车起重机最大起重力矩为kN.m，主臂工作时最大起重量为12T，本工程最大起重量为1.2T，此时工作幅度为3.5m，最大起升高度为15.05m，使用QY12液压车起重机。施工中工作效率高，并且又增加安全，故我们决定选取用QY12液压汽车起重机。2、吊车起重能力与工程实力要求计算（1）起重量保证安全，吊机的起重量必须大于吊装件最大重量，包括索具和临时加固材料的重量。吊机最大起吊高度为21m时，起重量：T=t吊装最重构件重量加吊钩重量T1=1.2t+0.3t=1.5t索具和加固材料质量T2=0.1t3满足T>T1+T2的要求（2）起重高度吊机的起重高度，必须满足所需安装件的最高构件的吊装高度要求。吊机起重高度：H=21m安装支座上表面高度：h1=8.4m安装高度间隙：h2=0.6m构件高度尺寸：h3=1m索具高度：h4=1.5m吊机主臂支点离地高度h5=2.5m实际起吊高度：H1=h1+h2+h3+h4=14m满足H>H1吊装详图见附表（二）钢梁起吊示意图(3)回转半径考虑到实际安装现场，起重臂从吊起途中到安装就位，构件不能与重臂相碰，根据吊装的最大起重量，设定现场吊机回转半径为3.5m，工作幅度为m时，主臂伸到m，最大起重量为T，，(4)钢索、卸扣合理选用钢索：首先计算吊点钢丝绳受力TT1T24T1与T2夹角为120º，T1=T2=T=1.6Tn≥Sp/Sn:安全系数，按常规取n=6Sp为钢丝绳破断应力S为钢丝绳最大工作拉力吊梁时，S=0.27T，则Sp≥1.6×6×9.8=94.08KN本工程采用6×19类纤维芯钢丝绳，抗拉强度为1770Mpa，又因最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.249（纤维芯）=117.5...
