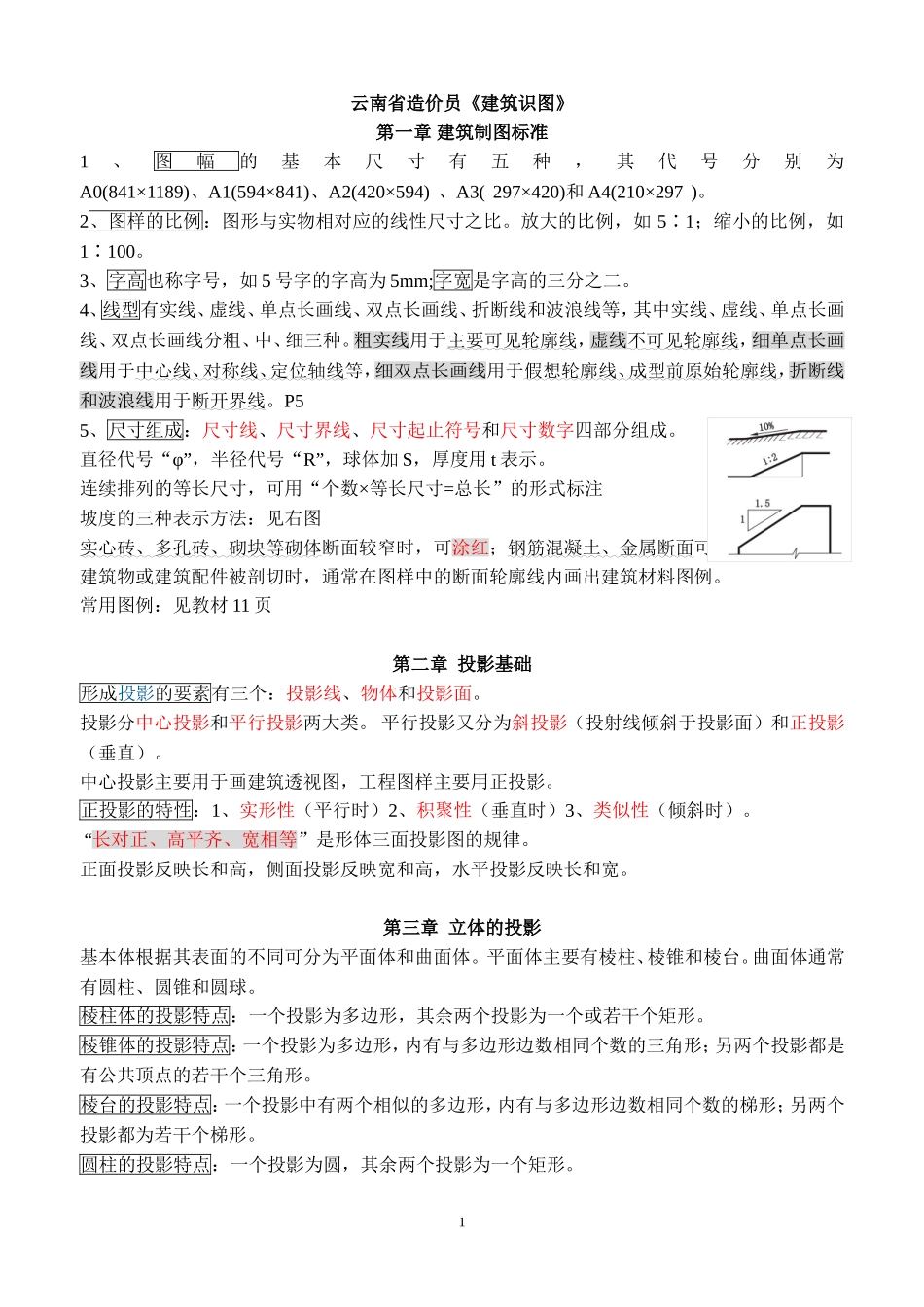

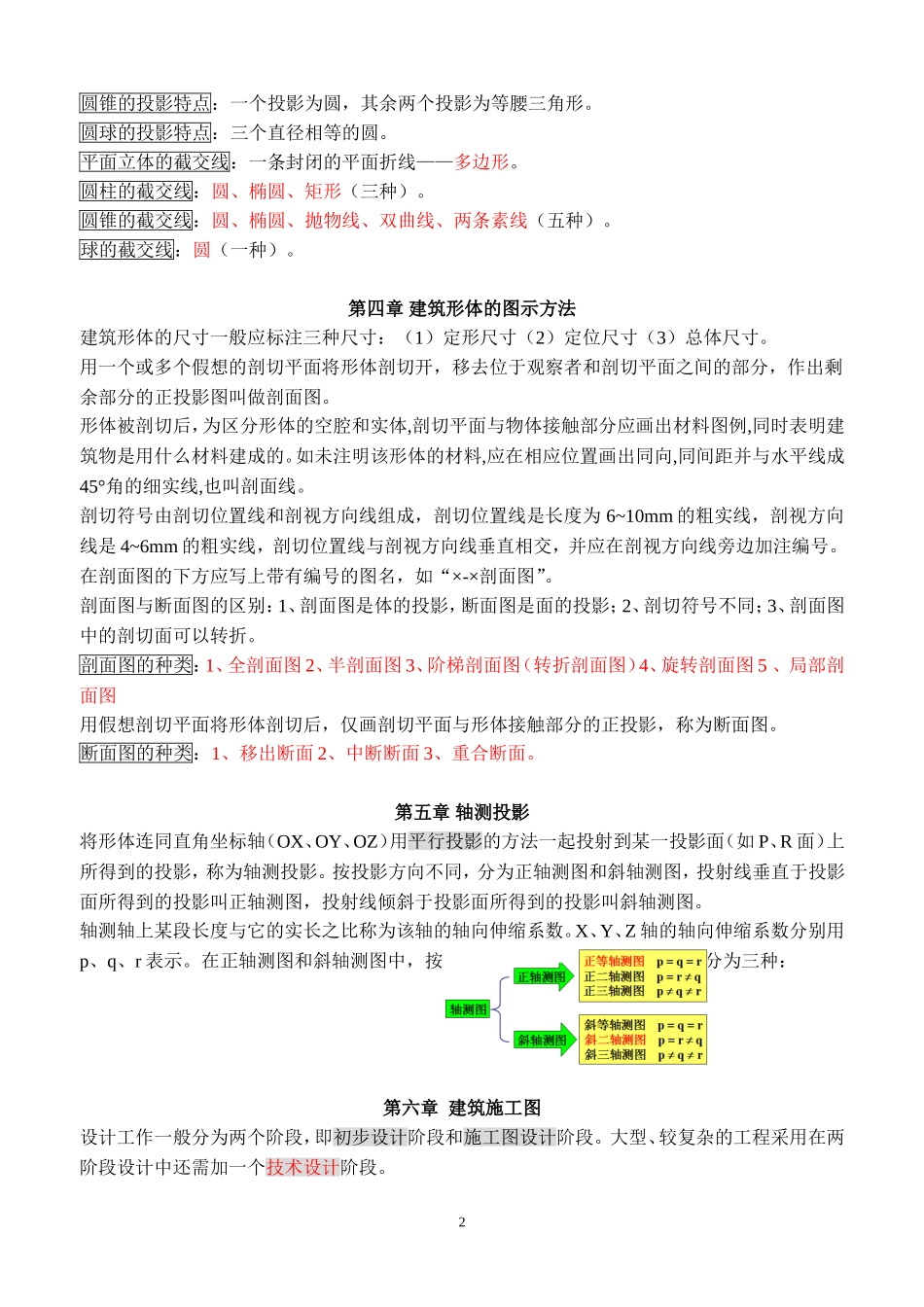

云南省造价员《建筑识图》第一章建筑制图标准1、图幅的基本尺寸有五种，其代号分别为A0(841×1189)、A1(594×841)、A2(420×594)、A3(297×420)和A4(210×297)。2、图样的比例：图形与实物相对应的线性尺寸之比。放大的比例，如5∶1；缩小的比例，如1∶100。3、字高也称字号，如5号字的字高为5mm;字宽是字高的三分之二。4、线型有实线、虚线、单点长画线、双点长画线、折断线和波浪线等，其中实线、虚线、单点长画线、双点长画线分粗、中、细三种。粗实线用于主要可见轮廓线，虚线不可见轮廓线，细单点长画线用于中心线、对称线、定位轴线等，细双点长画线用于假想轮廓线、成型前原始轮廓线，折断线和波浪线用于断开界线。P55、尺寸组成：尺寸线、尺寸界线、尺寸起止符号和尺寸数字四部分组成。直径代号“φ”，半径代号“R”，球体加S，厚度用t表示。连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注坡度的三种表示方法：见右图实心砖、多孔砖、砌块等砌体断面较窄时，可涂红；钢筋混凝土、金属断面可涂黑。建筑物或建筑配件被剖切时，通常在图样中的断面轮廓线内画出建筑材料图例。常用图例：见教材11页第二章投影基础形成投影的要素有三个：投影线、物体和投影面。投影分中心投影和平行投影两大类。平行投影又分为斜投影（投射线倾斜于投影面）和正投影（垂直）。中心投影主要用于画建筑透视图，工程图样主要用正投影。正投影的特性：1、实形性（平行时）2、积聚性（垂直时）3、类似性（倾斜时）。“长对正、高平齐、宽相等”是形体三面投影图的规律。正面投影反映长和高，侧面投影反映宽和高，水平投影反映长和宽。第三章立体的投影基本体根据其表面的不同可分为平面体和曲面体。平面体主要有棱柱、棱锥和棱台。曲面体通常有圆柱、圆锥和圆球。棱柱体的投影特点：一个投影为多边形，其余两个投影为一个或若干个矩形。棱锥体的投影特点：一个投影为多边形，内有与多边形边数相同个数的三角形；另两个投影都是有公共顶点的若干个三角形。棱台的投影特点：一个投影中有两个相似的多边形，内有与多边形边数相同个数的梯形；另两个投影都为若干个梯形。圆柱的投影特点：一个投影为圆，其余两个投影为一个矩形。1圆锥的投影特点：一个投影为圆，其余两个投影为等腰三角形。圆球的投影特点：三个直径相等的圆。平面立体的截交线：一条封闭的平面折线——多边形。圆柱的截交线：圆、椭圆、矩形（三种）。圆锥的截交线：圆、椭圆、抛物线、双曲线、两条素线（五种）。球的截交线：圆（一种）。第四章建筑形体的图示方法建筑形体的尺寸一般应标注三种尺寸：（1）定形尺寸（2）定位尺寸（3）总体尺寸。用一个或多个假想的剖切平面将形体剖切开，移去位于观察者和剖切平面之间的部分，作出剩余部分的正投影图叫做剖面图。形体被剖切后，为区分形体的空腔和实体,剖切平面与物体接触部分应画出材料图例,同时表明建筑物是用什么材料建成的。如未注明该形体的材料,应在相应位置画出同向,同间距并与水平线成45°角的细实线,也叫剖面线。剖切符号由剖切位置线和剖视方向线组成，剖切位置线是长度为6~10mm的粗实线，剖视方向线是4~6mm的粗实线，剖切位置线与剖视方向线垂直相交，并应在剖视方向线旁边加注编号。在剖面图的下方应写上带有编号的图名，如“×-×剖面图”。剖面图与断面图的区别：1、剖面图是体的投影，断面图是面的投影；2、剖切符号不同；3、剖面图中的剖切面可以转折。剖面图的种类：1、全剖面图2、半剖面图3、阶梯剖面图（转折剖面图）4、旋转剖面图5、局部剖面图用假想剖切平面将形体剖切后，仅画剖切平面与形体接触部分的正投影，称为断面图。断面图的种类：1、移出断面2、中断断面3、重合断面。第五章轴测投影将形体连同直角坐标轴（OX、OY、OZ）用平行投影的方法一起投射到某一投影面（如P、R面）上所得到的投影，称为轴测投影。按投影方向不同，分为正轴测图和斜轴测图，投射线垂直于投影面所得到的投影叫正轴测图，投射线倾斜于投影面所得到的投影叫斜轴测图。轴测轴上某段长度与它的实长之比称为该轴的轴向伸缩系数。X、Y、Z轴的轴向伸缩系数分别用p、q、r表示...
