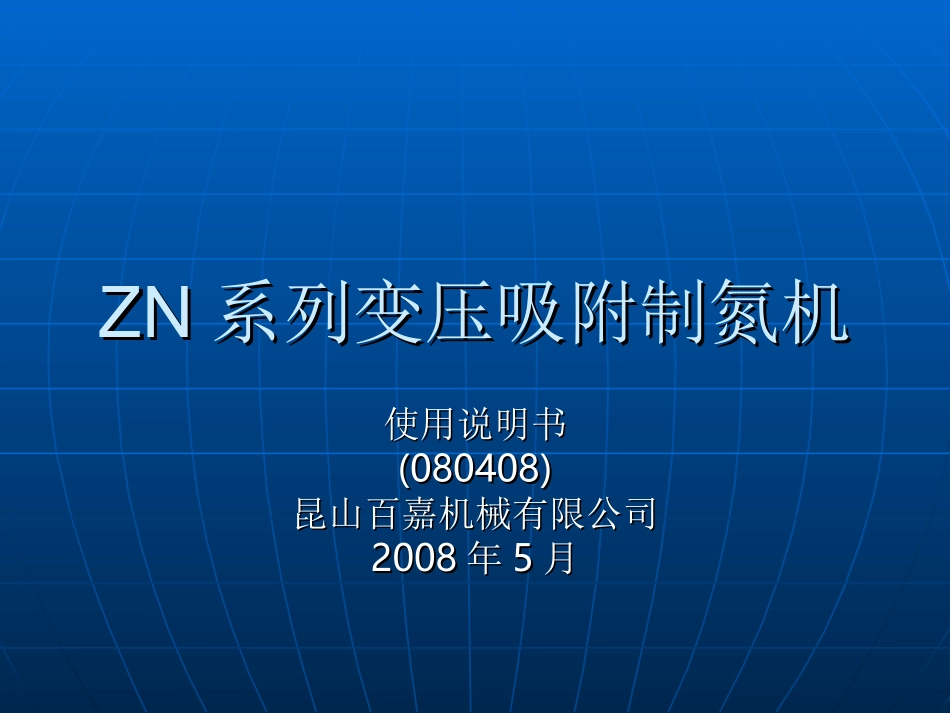

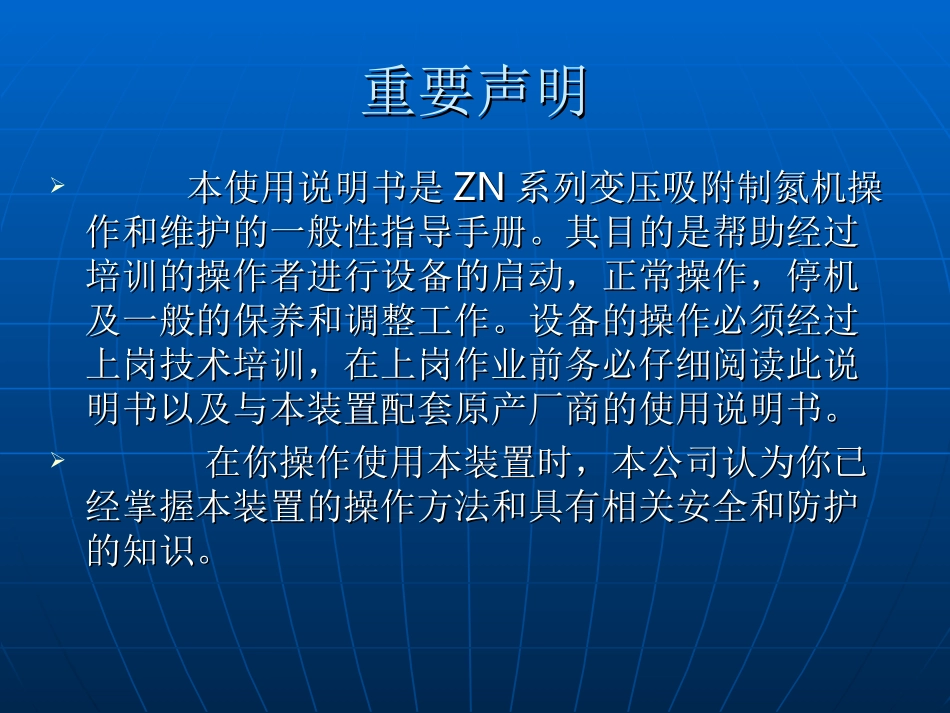

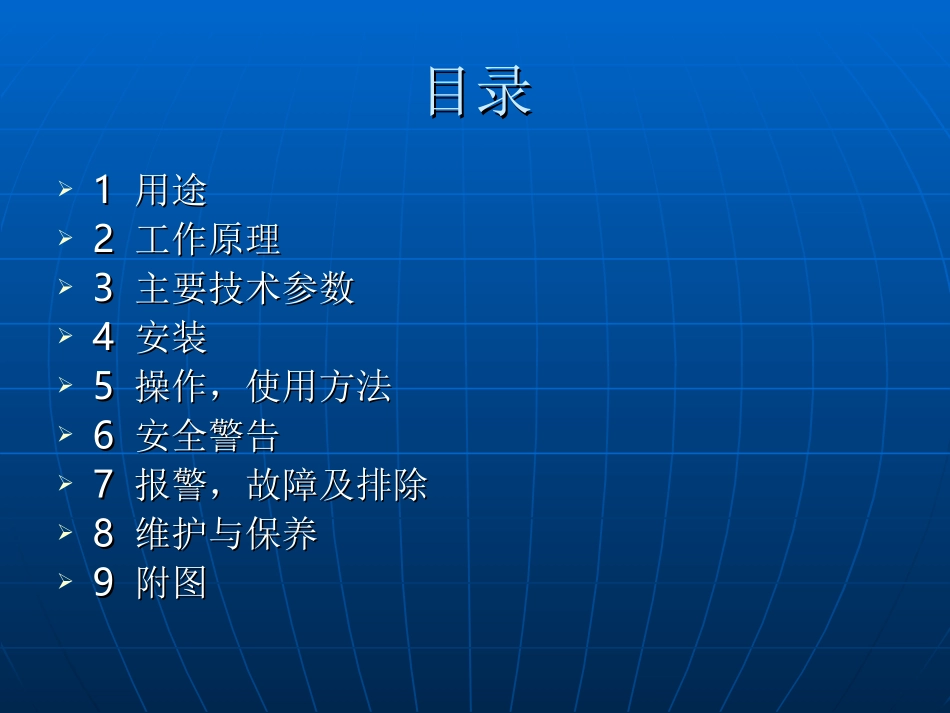

ZNZN系列变压吸附制氮机系列变压吸附制氮机使用说明书使用说明书(080408)(080408)昆山百嘉机械有限公司昆山百嘉机械有限公司20082008年年55月月重要声明重要声明本使用说明书是本使用说明书是ZNZN系列变压吸附制氮机操系列变压吸附制氮机操作和维护的一般性指导手册。其目的是帮助经过作和维护的一般性指导手册。其目的是帮助经过培训的操作者进行设备的启动，正常操作，停机培训的操作者进行设备的启动，正常操作，停机及一般的保养和调整工作。设备的操作必须经过及一般的保养和调整工作。设备的操作必须经过上岗技术培训，在上岗作业前务必仔细阅读此说上岗技术培训，在上岗作业前务必仔细阅读此说明书以及与本装置配套原产厂商的使用说明书。明书以及与本装置配套原产厂商的使用说明书。在你操作使用本装置时，本公司认为你已在你操作使用本装置时，本公司认为你已经掌握本装置的操作方法和具有相关安全和防护经掌握本装置的操作方法和具有相关安全和防护的知识。的知识。目录目录11用途用途22工作原理工作原理33主要技术参数主要技术参数44安装安装55操作，使用方法操作，使用方法66安全警告安全警告77报警，故障及排除报警，故障及排除88维护与保养维护与保养99附图附图11用途用途ZNZN系列变压吸附制氮机是一种以压缩空气系列变压吸附制氮机是一种以压缩空气为原料，通过碳分子筛变压吸附制取纯度为原料，通过碳分子筛变压吸附制取纯度9955％～％～99.9999.99％氮气的常温空分设备。变压％氮气的常温空分设备。变压吸附制氮机具有系统设备简单，操作方便，吸附制氮机具有系统设备简单，操作方便，启动时间短，维护容易，投资节省等优点，启动时间短，维护容易，投资节省等优点，因此，非常适合于现场小规模制氮。目前，因此，非常适合于现场小规模制氮。目前，它已广泛用于金属材料，机械零件的热处它已广泛用于金属材料，机械零件的热处理保护气氛，石油化工，合成纤维，浮法理保护气氛，石油化工，合成纤维，浮法玻璃，食品等生产过程的充氮保护。玻璃，食品等生产过程的充氮保护。22工作原理工作原理2.12.1工艺流程（参见工艺流程图）工艺流程（参见工艺流程图）空气经空气压缩机空气经空气压缩机ACAC压缩后，其压力从一个大气压升高至压缩后，其压力从一个大气压升高至0.7-0.8Mpa0.7-0.8Mpa，然后经球阀，然后经球阀QV01QV01，，前置过滤器前置过滤器F01F01，冷干机，冷干机DRDR，过滤器，过滤器F02F02，，F03F03，，F04F04，进入空气储器罐，进入空气储器罐T1T1，将压缩空气中所夹带的，将压缩空气中所夹带的大量液体水，油，颗粒物质滤除。经缓冲罐缓冲后的压缩空气通过空气入口阀大量液体水，油，颗粒物质滤除。经缓冲罐缓冲后的压缩空气通过空气入口阀QV03QV03进入活性炭过进入活性炭过滤器滤器F05F05，再通过气动阀，再通过气动阀QD01QD01，，QD02QD02进入四只并联的吸附罐进入四只并联的吸附罐A01A01，，A02A02，，A03A03，，A04A04。。吸附罐是一个装有碳分子筛的容器。碳分子筛主要由碳组成的多孔物质。当压缩空气进入吸吸附罐是一个装有碳分子筛的容器。碳分子筛主要由碳组成的多孔物质。当压缩空气进入吸附塔附塔A01-A04A01-A04时，由于空气中的氧气在碳分子筛的多孔构造中扩散，并在一定的时间内以远高于时，由于空气中的氧气在碳分子筛的多孔构造中扩散，并在一定的时间内以远高于空气中氮气的速度优先地吸附在碳分子筛的表面。空气中的氧气被滞留在碳分子筛中，而空气中空气中氮气的速度优先地吸附在碳分子筛的表面。空气中的氧气被滞留在碳分子筛中，而空气中的氮气则经过碳分子筛床层，流出吸附罐的氮气则经过碳分子筛床层，流出吸附罐A01-A04A01-A04，经气动阀，经气动阀QD06QD06，，QD08QD08进入氮气工艺储罐进入氮气工艺储罐T2T2。。与此同时，吸附罐与此同时，吸附罐A05-A08A05-A08处于常压解吸状态，碳分子筛脱除吸附的氧气，获得再生。碳分子筛处于常压解吸状态，碳分子筛脱除吸附的氧气，获得再生。碳分子筛放出的废气经气动阀放出的废气经气动阀QD05QD05，消音器对外排空。为使碳分子筛更好地产生...
