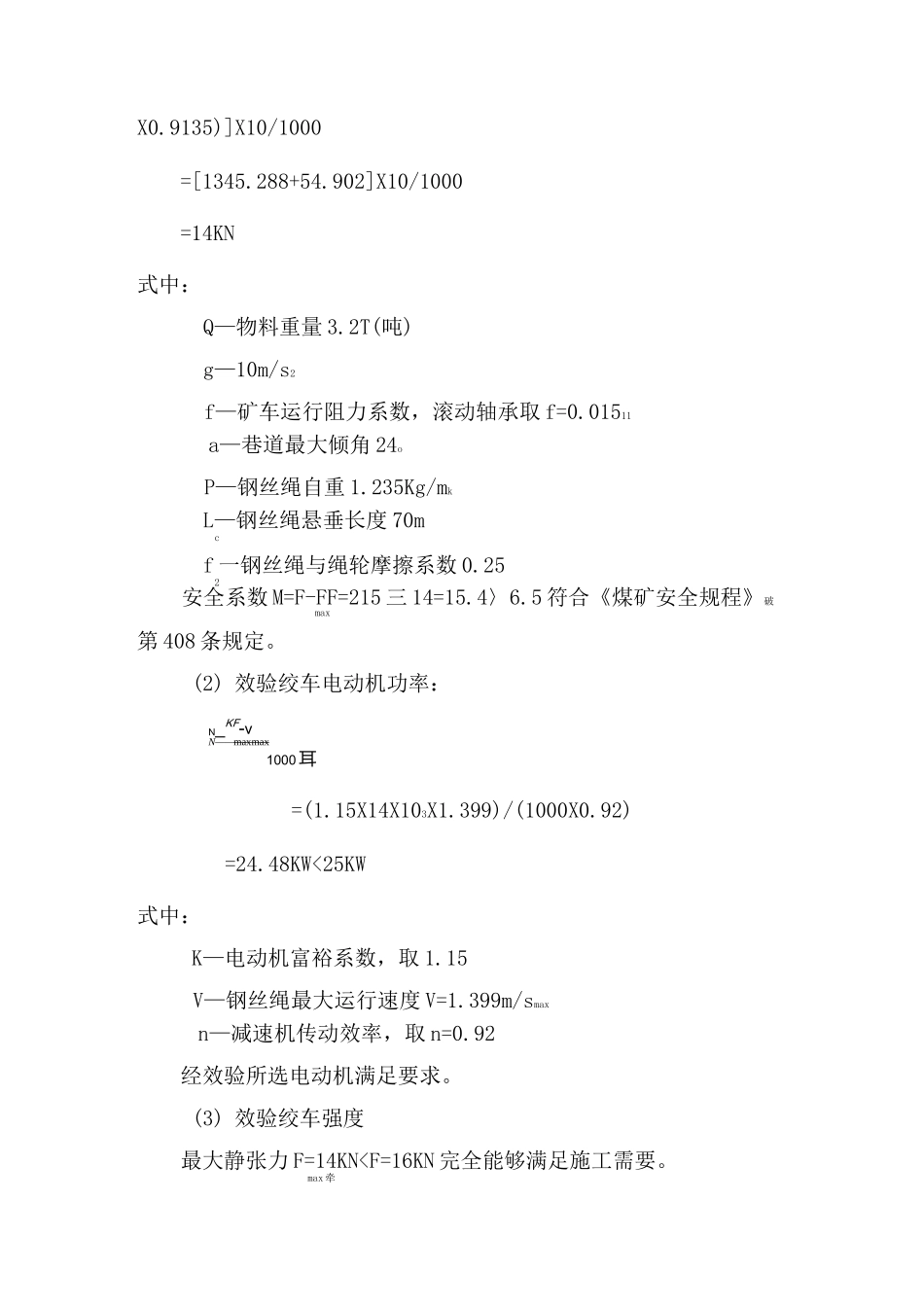

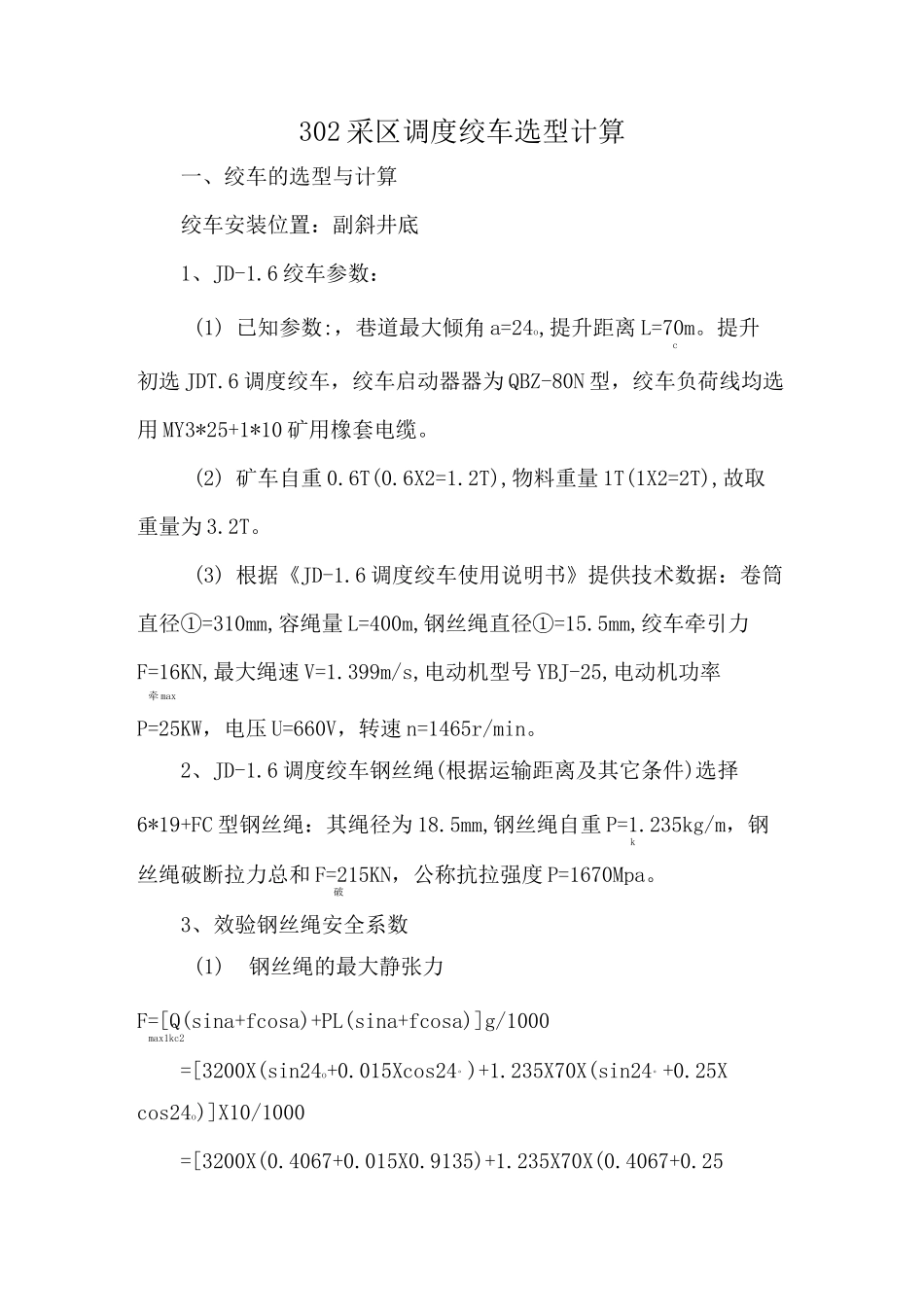

302采区调度绞车选型计算一、绞车的选型与计算绞车安装位置：副斜井底1、JD-1.6绞车参数：(1)已知参数:，巷道最大倾角a=24o,提升距离L=70m。提升c初选JDT.6调度绞车，绞车启动器器为QBZ-80N型，绞车负荷线均选用MY3*25+1*10矿用橡套电缆。(2)矿车自重0.6T(0.6X2=1.2T),物料重量1T(1X2=2T),故取重量为3.2T。(3)根据《JD-1.6调度绞车使用说明书》提供技术数据：卷筒直径①=310mm,容绳量L=400m,钢丝绳直径①=15.5mm,绞车牵引力F=16KN,最大绳速V=1.399m/s,电动机型号YBJ-25,电动机功率牵maxP=25KW，电压U=660V，转速n=1465r/min。2、JD-1.6调度绞车钢丝绳(根据运输距离及其它条件)选择6*19+FC型钢丝绳：其绳径为18.5mm,钢丝绳自重P=1.235kg/m，钢k丝绳破断拉力总和F=215KN，公称抗拉强度P=1670Mpa。破3、效验钢丝绳安全系数(1)钢丝绳的最大静张力F=[Q(sina+fcosa)+PL(sina+fcosa)]g/1000max1kc2=[3200X(sin24o+0.015Xcos24°)+1.235X70X(sin24°+0.25Xcos24o)]X10/1000=[3200X(0.4067+0.015X0.9135)+1.235X70X(0.4067+0.25X0.9135)]X10/1000=[1345.288+54.902]X10/1000=14KN式中：Q—物料重量3.2T(吨)g—10m/s2f—矿车运行阻力系数，滚动轴承取f=0.01511a—巷道最大倾角24oP—钢丝绳自重1.235Kg/mkL—钢丝绳悬垂长度70mcf一钢丝绳与绳轮摩擦系数0.252安全系数M=F-FF=215三14=15.4〉6.5符合《煤矿安全规程》破max第408条规定。(2)效验绞车电动机功率：N_KF-vN——maxmax1000耳=(1.15X14X103X1.399)/(1000X0.92)=24.48KW<25KW式中：K—电动机富裕系数，取1.15V—钢丝绳最大运行速度V=1.399m/smaxn—减速机传动效率，取n=0.92经效验所选电动机满足要求。(3)效验绞车强度最大静张力F=14KN
