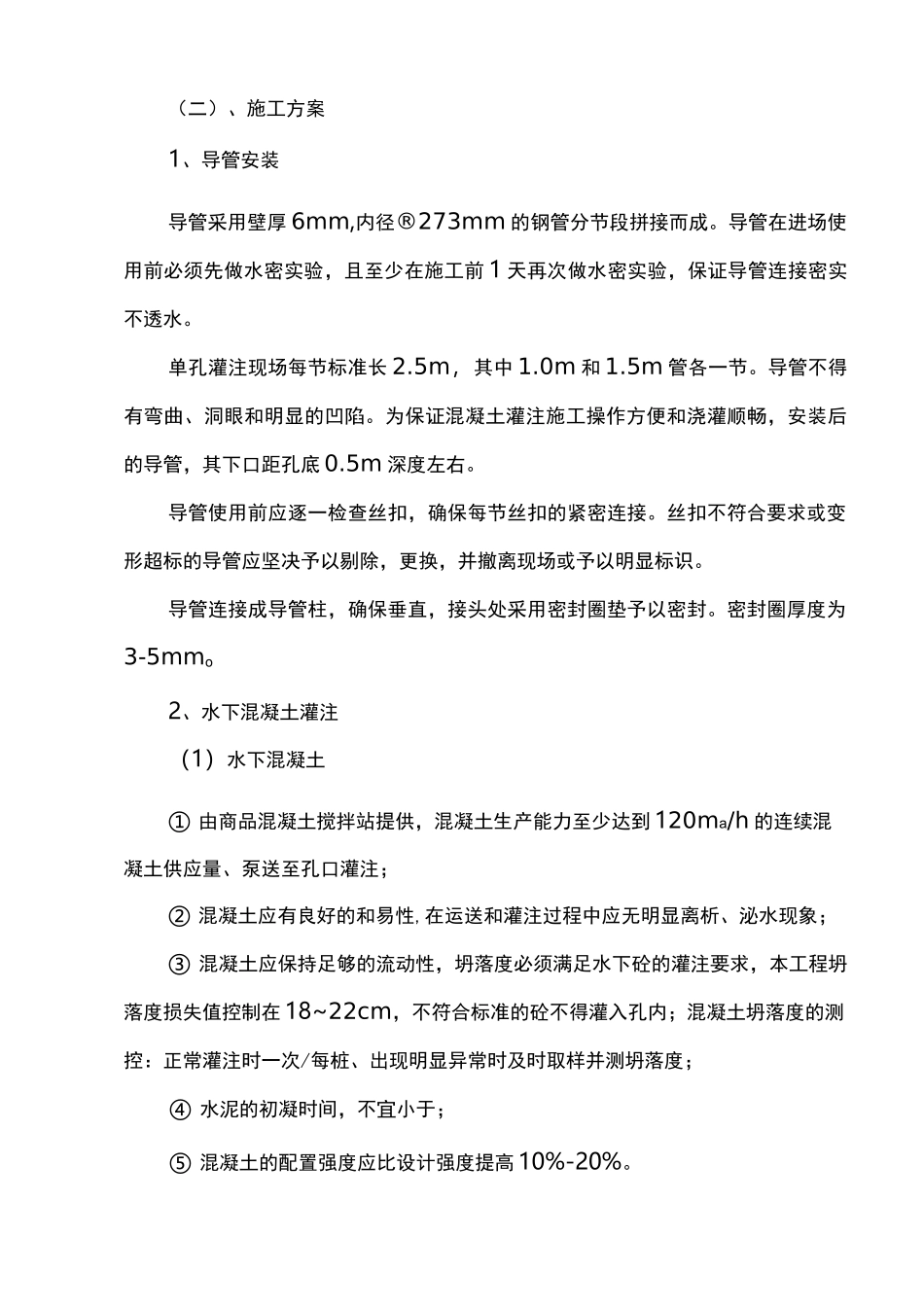

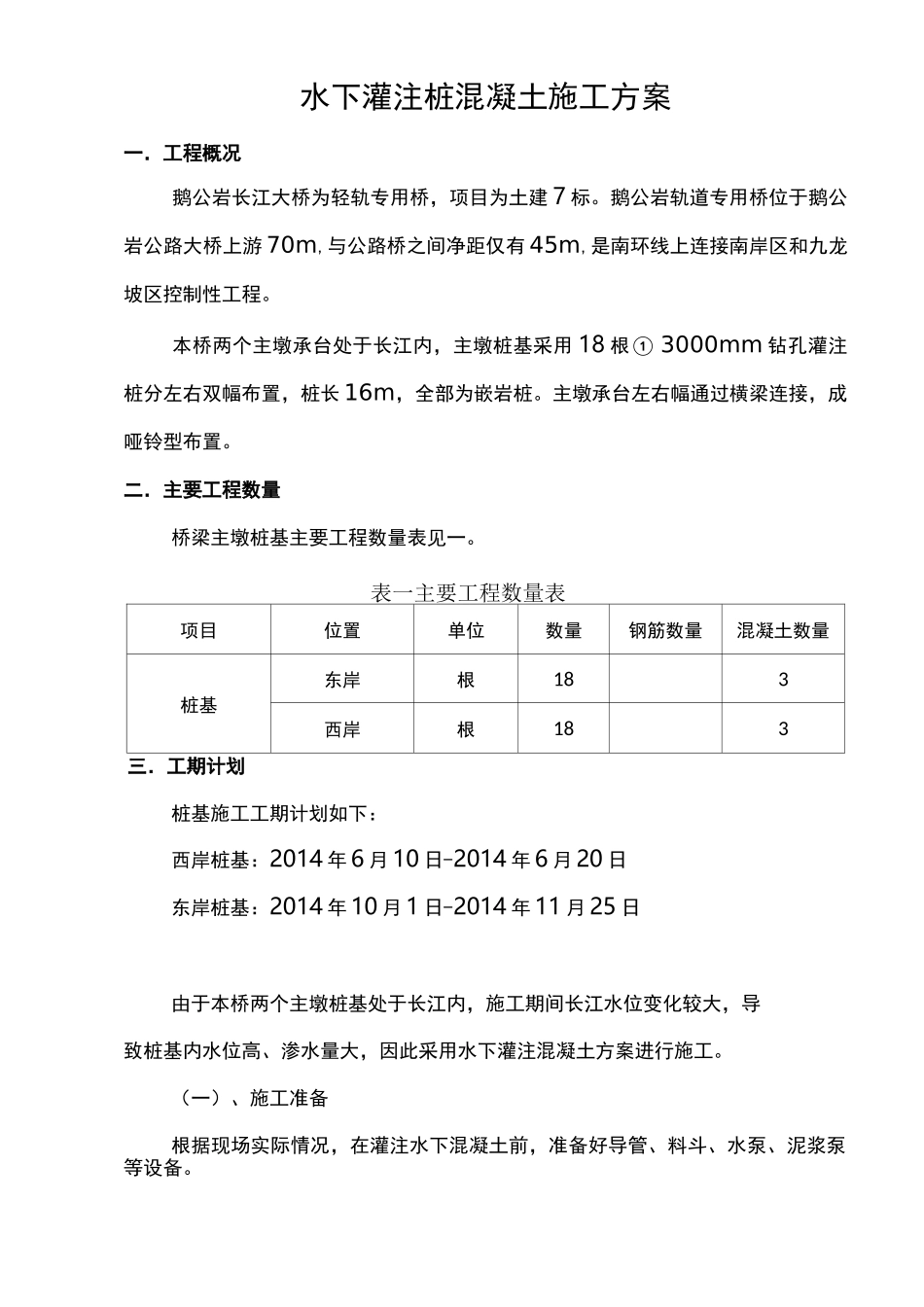

重庆市鹅公岩轨道专用桥主塔桩基水下混凝土灌注施工方案中国铁建编制：审核：时间：中国铁建十三局集团有限公司水下灌注桩混凝土施工方案一．工程概况鹅公岩长江大桥为轻轨专用桥，项目为土建7标。鹅公岩轨道专用桥位于鹅公岩公路大桥上游70m,与公路桥之间净距仅有45m,是南环线上连接南岸区和九龙坡区控制性工程。本桥两个主墩承台处于长江内，主墩桩基采用18根①3000mm钻孔灌注桩分左右双幅布置，桩长16m，全部为嵌岩桩。主墩承台左右幅通过横梁连接，成哑铃型布置。二．主要工程数量桥梁主墩桩基主要工程数量表见一。表一主要工程数量表项目位置单位数量钢筋数量混凝土数量桩基东岸根183西岸根183三．工期计划桩基施工工期计划如下：西岸桩基：2014年6月10日-2014年6月20日东岸桩基：2014年10月1日-2014年11月25日由于本桥两个主墩桩基处于长江内，施工期间长江水位变化较大，导致桩基内水位高、渗水量大，因此采用水下灌注混凝土方案进行施工。（一）、施工准备根据现场实际情况，在灌注水下混凝土前，准备好导管、料斗、水泵、泥浆泵等设备。（二）、施工方案1、导管安装导管采用壁厚6mm,内径®273mm的钢管分节段拼接而成。导管在进场使用前必须先做水密实验，且至少在施工前1天再次做水密实验，保证导管连接密实不透水。单孔灌注现场每节标准长2.5m，其中1.0m和1.5m管各一节。导管不得有弯曲、洞眼和明显的凹陷。为保证混凝土灌注施工操作方便和浇灌顺畅，安装后的导管，其下口距孔底0.5m深度左右。导管使用前应逐一检查丝扣，确保每节丝扣的紧密连接。丝扣不符合要求或变形超标的导管应坚决予以剔除，更换，并撤离现场或予以明显标识。导管连接成导管柱，确保垂直，接头处采用密封圈垫予以密封。密封圈厚度为3-5mmo2、水下混凝土灌注（1）水下混凝土①由商品混凝土搅拌站提供，混凝土生产能力至少达到120ma/h的连续混凝土供应量、泵送至孔口灌注；②混凝土应有良好的和易性,在运送和灌注过程中应无明显离析、泌水现象；③混凝土应保持足够的流动性，坍落度必须满足水下砼的灌注要求，本工程坍落度损失值控制在18~22cm，不符合标准的砼不得灌入孔内；混凝土坍落度的测控：正常灌注时一次/每桩、出现明显异常时及时取样并测坍落度；④水泥的初凝时间，不宜小于；⑤混凝土的配置强度应比设计强度提高10%-20%。（2）导管埋深导管埋深的大小对灌注质量影响很大，根据水下砼流动扩散规律，保持合适的导管埋深，对水下砼灌注是非常重要的。实际水下砼灌注作业，往往需要严格控制导管的最小埋深，以保证桩身砼的连续均匀，防止出现断桩现象。对导管的最大埋深，则以能保持管内砼顺畅流出，便于导管起升和减少灌注提管拆管的辅助作业时间来确定。对灌桩桩要求：导管最小埋深不低于2米，导管最大埋深不超过6米。①混凝土初灌量计算：初灌混凝土量V应根据设计桩径、导管管径、导管安装长度进行计算，且V>V0+V1oV0为1.3m桩长的混凝土量，V0二nD2/4（单位：m3）;D-设计桩径（m）V0=nD2/4=xx9/4=V1为初灌时导管内积存的混凝土量，V1二（hnd2/4）（p+nd）/（单位:m3）；h-导管安装长度（m）;d-导管直径（m）;p-水密度（t/ma）；－导管内壁的摩阻力系数；-混凝土的密度（t/ma）V1二(hnd2/4)(p+nd)/=(16xx4)x+xx/=初灌混凝土量V>V0+V1=+=②灌注混凝土注意事项A严格遵守桩基础施工规范施工。B严格把好商品混凝土的质量关，空制好商品混凝土配合比，掌握好搅拌时间和砼的和易性，是防止桩身砼离析和强度偏低的有效措施。C在灌注混凝土前导管进行预拼并做水密性试验，在灌注混凝土中导管要经常检查是否可拉动提起，提升时要注意速度，以免出现脱节现象。D施工前校准探测绳。E混凝土灌注时超出设计桩顶标高，直至孔口溢出混凝土为止。F桩顶3m范围内混凝土采用振捣棒进行振捣，确保桩顶混凝土密实。G孔口料斗采用双料斗形式灌注，孔口料斗为3ma，辅助料斗为7ma。③桩基检测桩基施工完毕后，对桩按设计要求采用声测管进行检测。四根声测管呈90。均匀布置，声测管与桩基钢筋N2相连。(3)混凝土灌注桩基水下混凝土灌注采用双料斗形式进行施工，连接导管采用3ma料斗，辅助料斗采用7ma。施工步骤如下：①...
