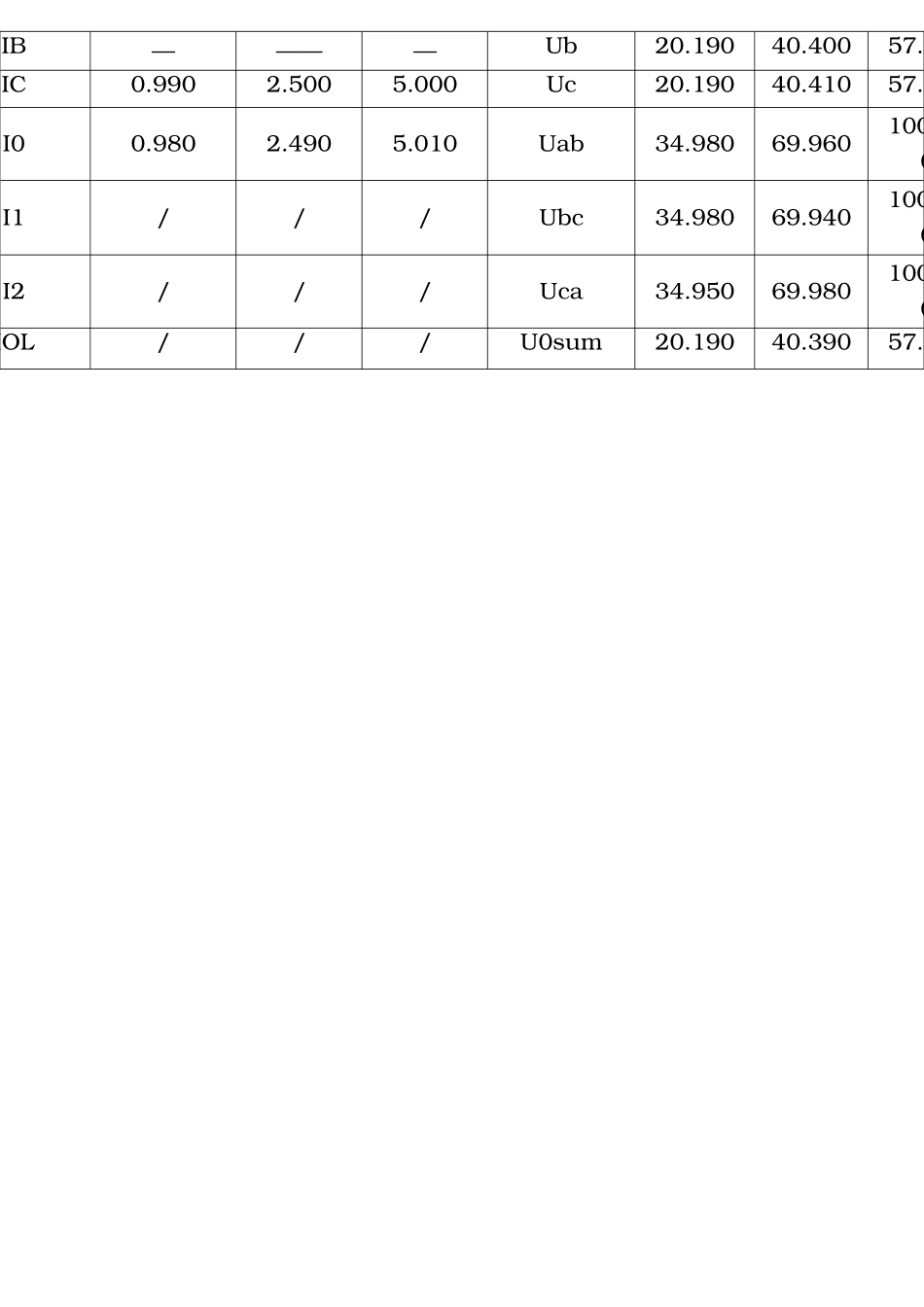

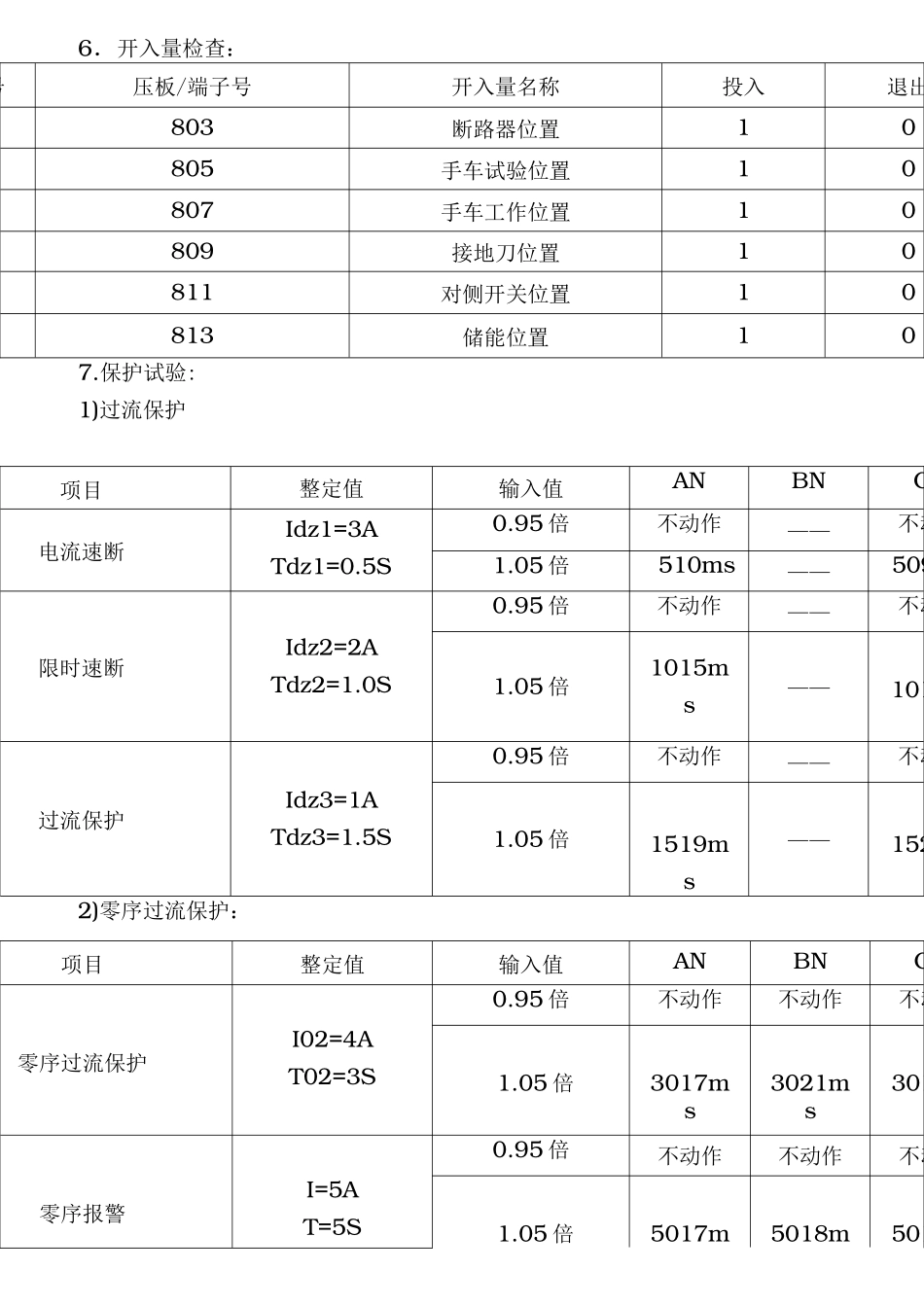

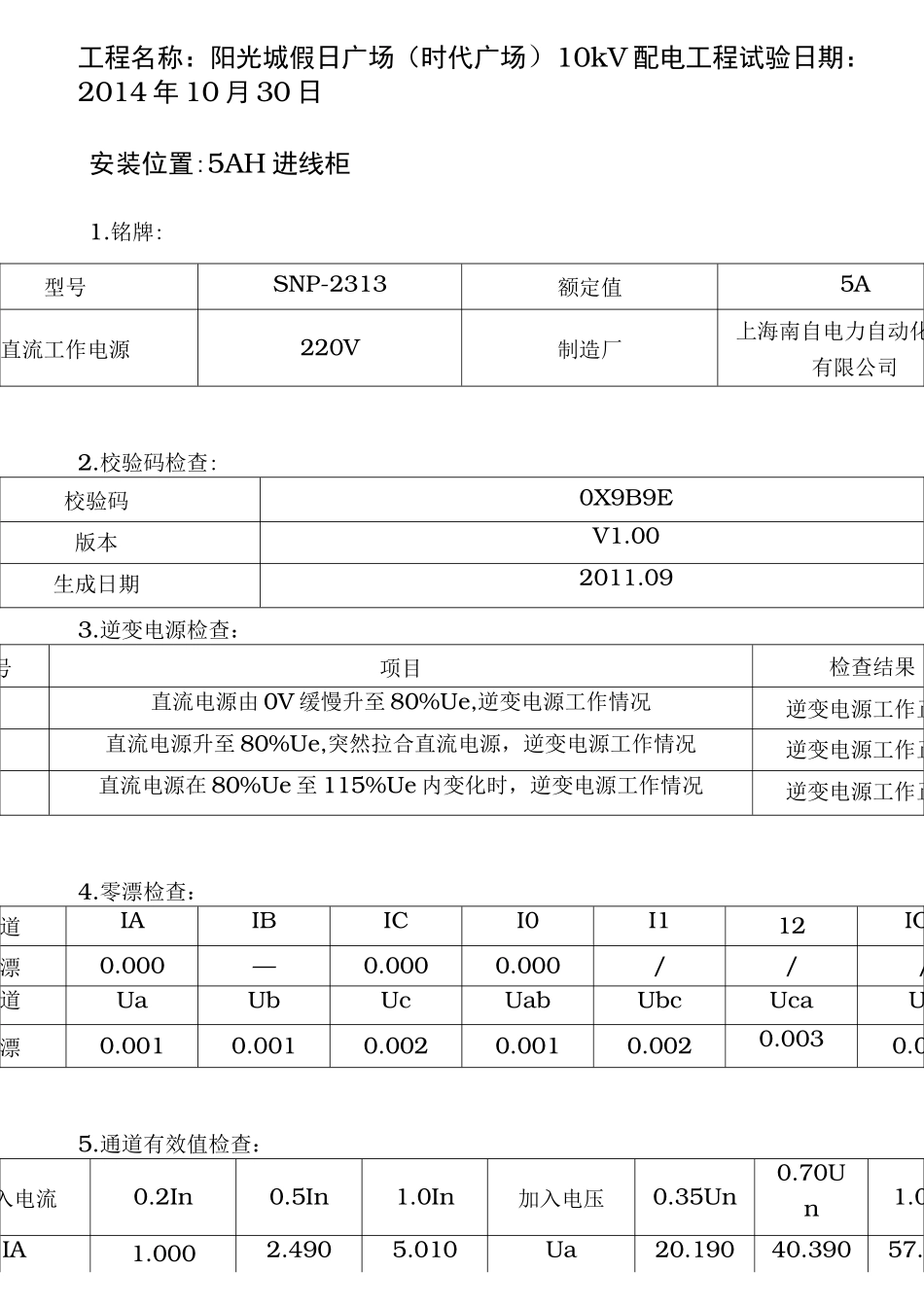

工程名称：阳光城假日广场（时代广场）10kV配电工程试验日期：2014年10月30日安装位置:5AH进线柜1.铭牌:型号SNP-2313额定值5A直流工作电源220V制造厂上海南自电力自动化系统有限公司2.校验码检查:校验码0X9B9E版本V1.00生成日期2011.093.逆变电源检查：序号项目检查结果1直流电源由0V缓慢升至80%Ue,逆变电源工作情况逆变电源工作正常2直流电源升至80%Ue,突然拉合直流电源，逆变电源工作情况逆变电源工作正常3直流电源在80%Ue至115%Ue内变化时，逆变电源工作情况逆变电源工作正常4.零漂检查：通道IAIBICI0I112IOL零漂0.000—0.0000.000///通道UaUbUcUabUbcUcaU2零漂0.0010.0010.0020.0010.0020.0030.0015.通道有效值检查：加入电流0.2In0.5In1.0In加入电压0.35Un0.70Un1.0UnIA1.0002.4905.010Ua20.19040.39057.730IB————Ub20.19040.40057.710IC0.9902.5005.000Uc20.19040.41057.750I00.9802.4905.010Uab34.98069.960100.000I1///Ubc34.98069.940100.010I2///Uca34.95069.980100.010IOL///U0sum20.19040.39057.7106．开入量检查：序号压板/端子号开入量名称投入退出1803断路器位置102805手车试验位置103807手车工作位置104809接地刀位置105811对侧开关位置106813储能位置107.保护试验:1)过流保护项目整定值输入值ANBNCN电流速断Idz1=3ATdz1=0.5S0.95倍不动作——不动作1.05倍510ms——509限时速断Idz2=2ATdz2=1.0S0.95倍不动作——不动作1.05倍1015ms——1014m过流保护Idz3=1ATdz3=1.5S0.95倍不动作——不动作1.05倍1519ms——1520m2)零序过流保护：项目整定值输入值ANBNCN0.95倍不动作不动作不动作零序过流保护I02=4AT02=3S1.05倍3017m3021m3018mss0.95倍不动作不动作不动作零序报警I=5AT=5S1.05倍5017m5018m5018mss3)低周保护：项目整定值输入值ANBNCN低周Fdzjz=47HZTdzjz=1.0s0.95倍1015ms———1.05倍不动作不动作不动作滑差闭锁Adzjz=3Hz/s动作值:2.90Hz/s闭锁值：3.06Hz/s4)过负荷保护：项目整定值输入值ANBNCN0.95倍不动作不动作不动作过负荷Igfh=5ATgfh=4.0S1.05倍4010ms——4011m5）重合闸：项目整定值输入值ANBNCN重合闸Tch=1.0S单相故障1020ms—1019m8.保护整组试验：1）保护跳闸及重合闸故障类型保护动作情况跳闸动作情况重合闸动作情况结论相瞬间故障可靠动作开关跳闸开关重合正确相瞬间故障—————相瞬间故障可靠动作开关跳闸开关重合正确2）防跳：检杳项目检查结果合上开关，上。并且把手在合闸位置上不动，迅速短接跳闸回路，开关跳闸后，不能合正确3）开关操作及联锁回路：序号检查项目检查结果1远方就地操作回路正确2开关闭锁回路正确9.其它检查：序号检查项目检查结果1监控、就地信号回路正确2寄生回路正确3五防回路正确10.装置异常检查:序号故障名称检查结果1保护告警、装置异常正确2控制回路断线正确11.二次回路绝缘检查：项目绝缘电阻交流耐压（1min）检查结果直流回路对地>200〜1000V正确电流回路对地>200〜1000V正确电压回路对地>200〜1000V正确12.使用仪器、仪表:器具名称编号检验证编号有效期计算机自动化调试系统A660H055011见检验报告电子万用表Y005/99C62543咼压绝缘电阻测试仪007353413.试验结果:合格试验人员：试验负责人：工程名称：阳光城假日广场（时代广场）10kV配电工程试验日期：2014年10月30日安装位置:8AH进线柜1.铭牌:型号SNP-2313额定值5A直流工作电源220V制造厂上海南自电力自动化系统有限公司2.校验码检查:校验码0X9B9E版本V1.00生成日期2011.093.逆变电源检查：序号项目检查结果1直流电源由0V缓慢升至80%Ue,逆变电源工作情况逆变电源工作正常2直流电源升至80%Ue,突然拉合直流电源，逆变电源工作情况逆变电源工作正常3直流电源在80%Ue至115%Ue内变化时，逆变电源工作情况逆变电源工作正常4.零漂检查：通道IAIBICI01112IOL零漂0.000—0.0000.000///通道UaUbUcUabUbcUcaU2零漂0.0020.0010.0030.0010.0010.0020.0025.通道有效值检查：加入电流0.2In0.5In1.0In加入电压0.35Un0.70Un1.0UnIA1.0002.4905.010Ua20.16040.40057.750IB————Ub20.19040.38057.730IC0.9902.5005.000Uc20.17040.41057.730
