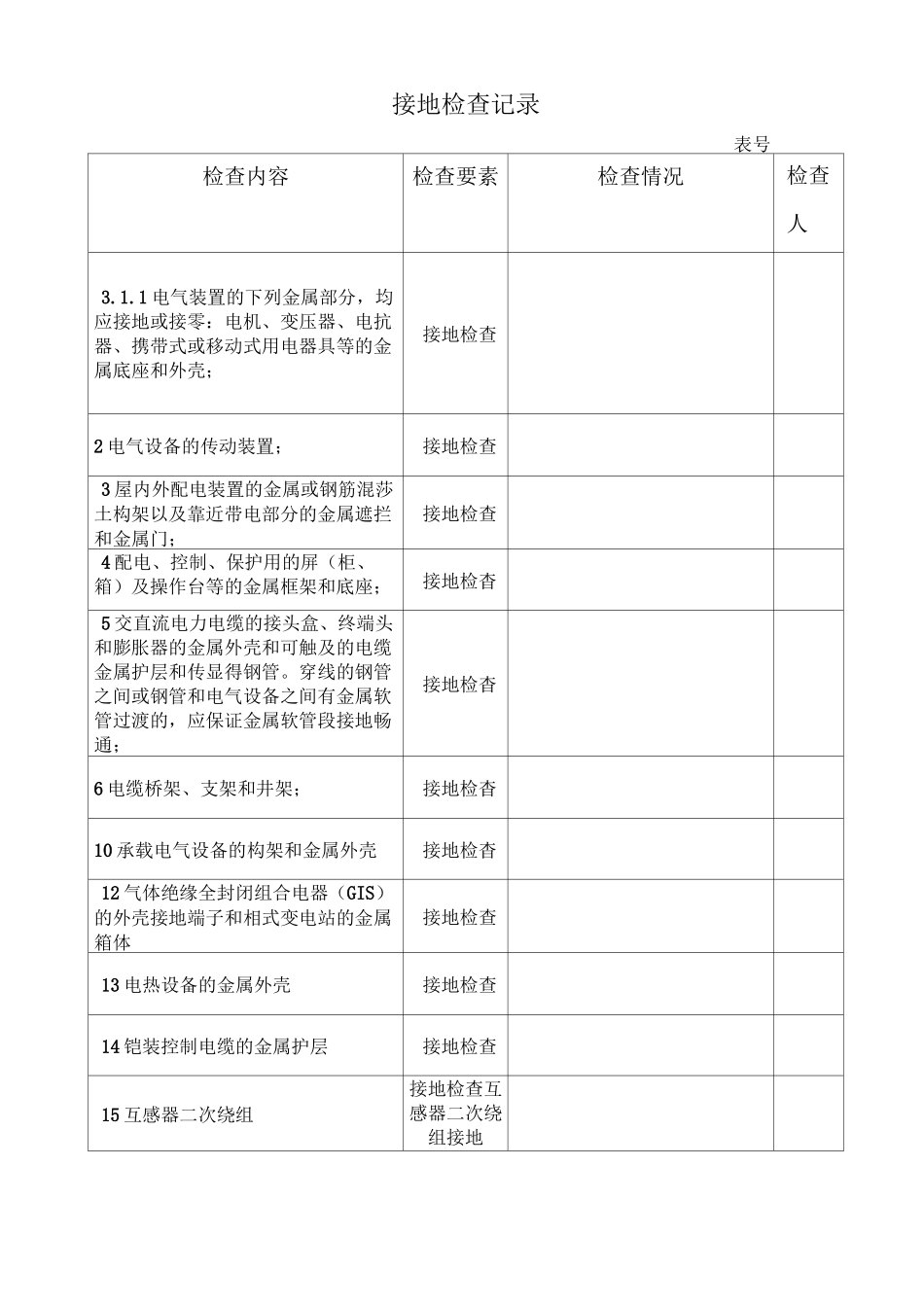

接地检查记录表号检查内容检查要素检查情况检查人3.1.1电气装置的下列金属部分，均应接地或接零：电机、变压器、电抗器、携带式或移动式用电器具等的金属底座和外壳；接地检查2电气设备的传动装置；接地检查3屋内外配电装置的金属或钢筋混莎土构架以及靠近带电部分的金属遮拦和金属门；接地检查4配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座；接地检杳5交直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和传显得钢管。穿线的钢管之间或钢管和电气设备之间有金属软管过渡的，应保证金属软管段接地畅通；接地检杳6电缆桥架、支架和井架；接地检杳10承载电气设备的构架和金属外壳接地检杳12气体绝缘全封闭组合电器（GIS）的外壳接地端子和相式变电站的金属箱体接地检查13电热设备的金属外壳接地检查14铠装控制电缆的金属护层接地检查15互感器二次绕组接地检查互感器二次绕组接地室外接地网检查部分）表号：YC-02检查内容检查要素检查情况检查人3.11.3接地装置的安装应符合以下要求：1接地极的型式、埋入深度及接地电阻值应符合设计要求；埋深接地极的型式、埋入深度及接地电阻值符合设计要求型式接地电阻2穿过墙、地面、楼板等处应有足够坚固的机械保护措施；保护措施穿过墙、地面、楼板等处有足够坚固的机械保护措施3接地装置的材质及结构应考虑腐蚀而引起的损伤。必要时采取措施，防止产生电腐蚀。保护措施接地装置的材质及结构考虑腐蚀而引起的损伤。采取措施，防止产生电腐蚀。营城110kV变电站移地重建工程接地检查记录（接地线连接检查部分）表号：YC-03检杳内容检查要素检查情况检查人3.3.3接地线应采取防止发生机械损伤和化学腐蚀的措施。在与公路、铁路或管道等交叉及其他可能使接地防护措施接地线防止发生机械损伤和化学腐蚀。接地线在穿过墙壁，楼板处加装钢管或其他坚固的保护套，有化学腐蚀的部位已采取防腐措施。线遭受损伤处，均应用钢吕或角钢等加以保护。接地线在穿过墙壁，楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。防腐措施3.2.9不得利用蛇皮管、管道保温层的金属外皮或金属网、低压照明网络的导线铅皮以及电缆金属护层作接地线。蛇皮管两端应采用自固接头或软管接头，且两端应采用软铜线连接。接地连接检查未使用蛇皮管、管道保温层的金属外皮或金属网、低压照明网络的导线铅皮以及电缆金属护层作接地线3.3.4接地干线应在不同的两点及以上与接地网相连接。自然接地体应在不同的两点及以上与接地干线或接地网相连接。接地干线在不同的两点及以上与接地网相连接接地干线在不同的两点及以上与接地网相连接。自然接地体在不同的两点及以上与接地干线或接地网相连接自然接地体在不同的两点及以上与接地干线或接地网相连接营城110kV变电站移地重建工程接地检查记录重要设备和设备架构接地检查部分）表号：YC-04检杳内容检查要素检查情况检查人每个电气装置的接地应以单独的接地线与接地汇流排或接地干线相连接。严禁在一个接地线中串接几个需要接地的电气装置重要设备和设备构架应有两根与主地网不同地点连接的接地引下线且每根接地引下线均应符合热稳定及机械强度的要求，连接引线应便于定期进行检查测试。连接方式连接点材质性能连接引线应便于定期进行检查测试每个电气装置的接地以单独的接地线与接地干线相连接，重要设备和设备架构有两根与主地网不同地点连接的接地引下线，且每根接地引下线均符合热稳定性及机械强度的要求，连接引线便于定期进行检查测试。营城110kV变电站移地重建工程接地检查记录（电缆接地检查部分）表号：YC-05检杳内容检查要素检查情况检查人3.3.11当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地;由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。.电缆头接地'线接地位置当电缆穿过零序电流互感器时，电缆头的接地线通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线对地绝缘。对地绝缘3.9.1110kV及以上中性点有效接地系统单芯电缆的电缆终端金属护层，应通过接地刀闸直接与变电...
