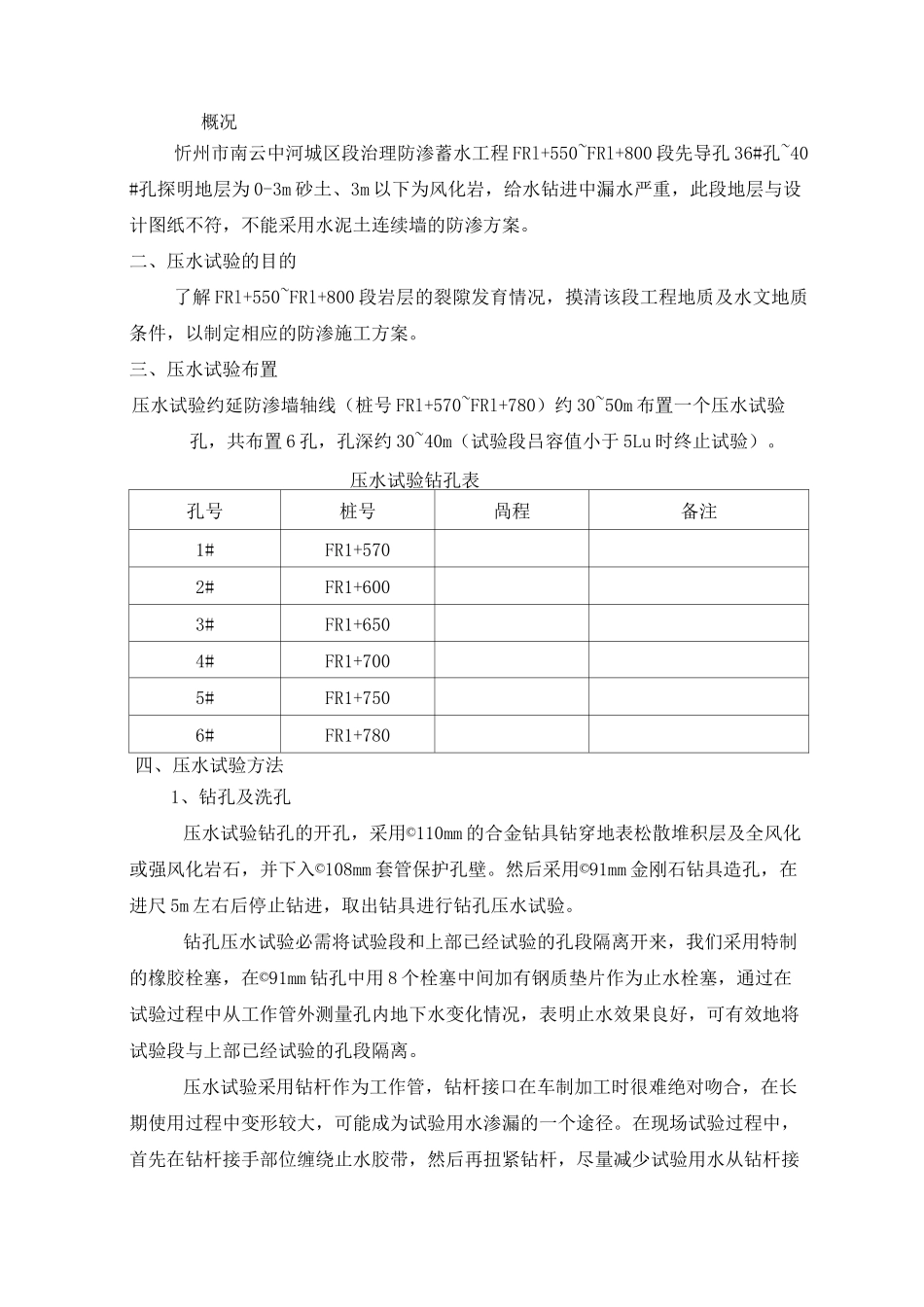

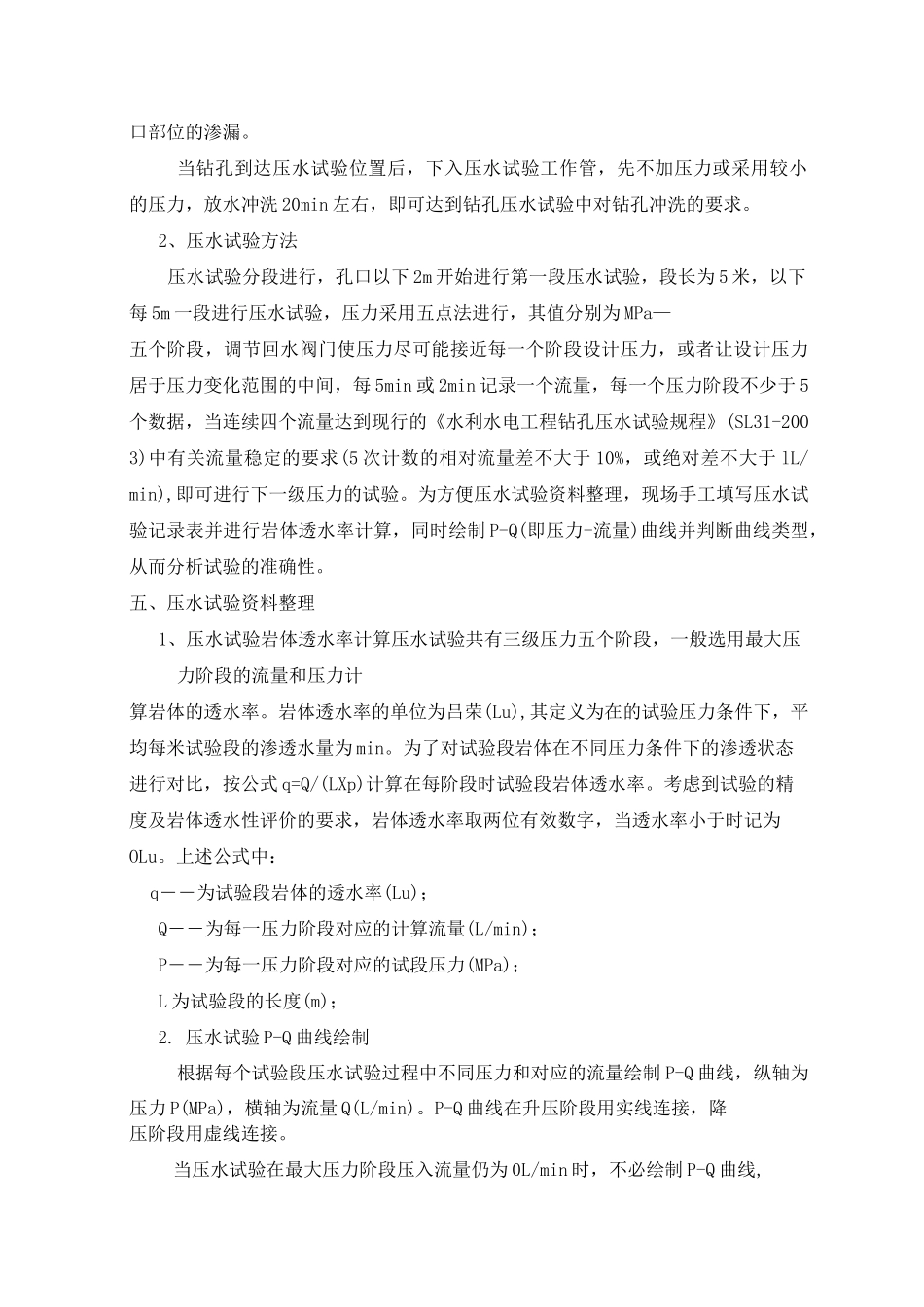

概况忻州市南云中河城区段治理防渗蓄水工程FRl+550~FRl+800段先导孔36#孔~40#孔探明地层为0-3m砂土、3m以下为风化岩，给水钻进中漏水严重，此段地层与设计图纸不符，不能采用水泥土连续墙的防渗方案。二、压水试验的目的了解FRl+550~FRl+800段岩层的裂隙发育情况，摸清该段工程地质及水文地质条件，以制定相应的防渗施工方案。三、压水试验布置压水试验约延防渗墙轴线（桩号FRl+570~FRl+780）约30~50m布置一个压水试验孔，共布置6孔，孔深约30~40m（试验段吕容值小于5Lu时终止试验）。压水试验钻孔表孔号桩号咼程备注1#FR1+5702#FR1+6003#FR1+6504#FR1+7005#FR1+7506#FR1+780四、压水试验方法1、钻孔及洗孔压水试验钻孔的开孔，采用©110mm的合金钻具钻穿地表松散堆积层及全风化或强风化岩石，并下入©108mm套管保护孔壁。然后采用©91mm金刚石钻具造孔，在进尺5m左右后停止钻进，取出钻具进行钻孔压水试验。钻孔压水试验必需将试验段和上部已经试验的孔段隔离开来，我们采用特制的橡胶栓塞，在©91mm钻孔中用8个栓塞中间加有钢质垫片作为止水栓塞，通过在试验过程中从工作管外测量孔内地下水变化情况，表明止水效果良好，可有效地将试验段与上部已经试验的孔段隔离。压水试验采用钻杆作为工作管，钻杆接口在车制加工时很难绝对吻合，在长期使用过程中变形较大，可能成为试验用水渗漏的一个途径。在现场试验过程中，首先在钻杆接手部位缠绕止水胶带，然后再扭紧钻杆，尽量减少试验用水从钻杆接口部位的渗漏。当钻孔到达压水试验位置后，下入压水试验工作管，先不加压力或采用较小的压力，放水冲洗20min左右，即可达到钻孔压水试验中对钻孔冲洗的要求。2、压水试验方法压水试验分段进行，孔口以下2m开始进行第一段压水试验，段长为5米，以下每5m一段进行压水试验，压力采用五点法进行，其值分别为MPa—五个阶段，调节回水阀门使压力尽可能接近每一个阶段设计压力，或者让设计压力居于压力变化范围的中间，每5min或2min记录一个流量，每一个压力阶段不少于5个数据，当连续四个流量达到现行的《水利水电工程钻孔压水试验规程》(SL31-2003)中有关流量稳定的要求(5次计数的相对流量差不大于10%，或绝对差不大于lL/min),即可进行下一级压力的试验。为方便压水试验资料整理，现场手工填写压水试验记录表并进行岩体透水率计算，同时绘制P-Q(即压力-流量)曲线并判断曲线类型，从而分析试验的准确性。五、压水试验资料整理1、压水试验岩体透水率计算压水试验共有三级压力五个阶段，一般选用最大压力阶段的流量和压力计算岩体的透水率。岩体透水率的单位为吕荣(Lu),其定义为在的试验压力条件下，平均每米试验段的渗透水量为min。为了对试验段岩体在不同压力条件下的渗透状态进行对比，按公式q=Q/(LXp)计算在每阶段时试验段岩体透水率。考虑到试验的精度及岩体透水性评价的要求，岩体透水率取两位有效数字，当透水率小于时记为OLu。上述公式中：q――为试验段岩体的透水率(Lu)；Q――为每一压力阶段对应的计算流量(L/min)；P――为每一压力阶段对应的试段压力(MPa)；L为试验段的长度(m)；2.压水试验P-Q曲线绘制根据每个试验段压水试验过程中不同压力和对应的流量绘制P-Q曲线，纵轴为压力P(MPa)，横轴为流量Q(L/min)。P-Q曲线在升压阶段用实线连接，降压阶段用虚线连接。当压水试验在最大压力阶段压入流量仍为0L/min时，不必绘制P-Q曲线,只用岩体的透水率表示。畫工漣褻晦辭哋毎卑单鮒!审核：批准：河北省水利工程局忻州市南云中河城区段治理防渗蓄水工程第六标段项目经理部二。一。年十二月二十四日CB01施工技术方案申报表（承包06标［2010］技案007号）合同名称：忻州市南云中河城区段治理合同编号：XNZL-TJ-2009-06致：山西黄河水利工程咨询有限公司忻州项目部我方今提交忻州市南云中河城区段治理防渗蓄水工程第六标段的□忻州市南云中河城区段治理防渗蓄水工程第六标段压水试验方案□请贵方审批。承包人：河北省水利工程局南云中河城区段治理防渗蓄水工程项目部项目经理：日期：年月日监理机构将另行签发审批意见。监理机构：山西黄河水利工程咨询有限公司忻州项目部签收人：日期：年月日说明：本表一式—份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人各一份。
