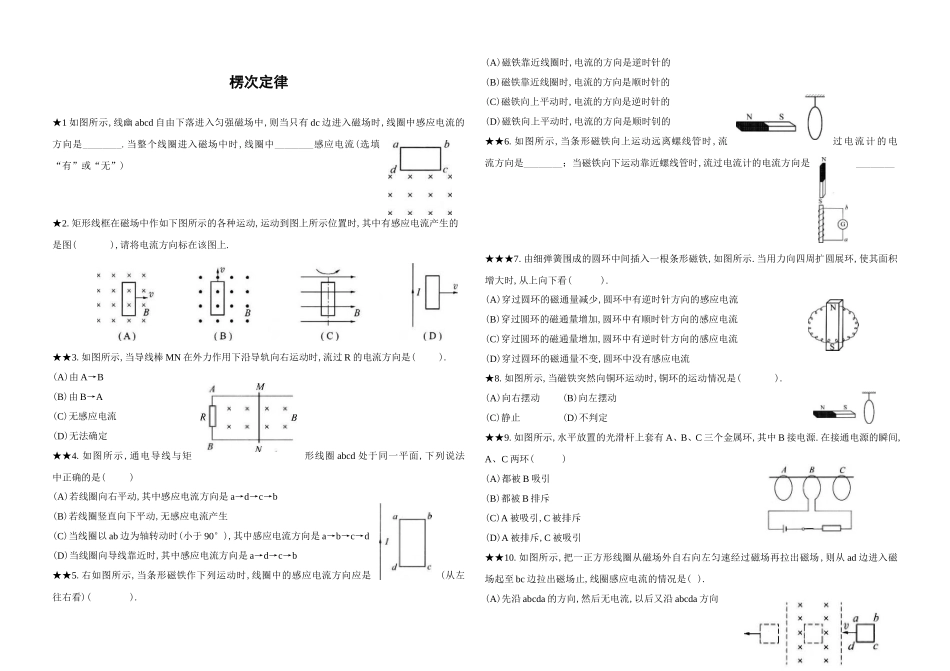

楞次定律★1如图所示,线幽abcd自由下落进入匀强磁场中,则当只有dc边进入磁场时,线圈中感应电流的方向是________.当整个线圈进入磁场中时,线圈中________感应电流(选填“有”或“无”)★2.矩形线框在磁场中作如下图所示的各种运动,运动到图上所示位置时,其中有感应电流产生的是图(),请将电流方向标在该图上.★★3.如图所示,当导线棒MN在外力作用下沿导轨向右运动时,流过R的电流方向是().(A)由A→B(B)由B→A(C)无感应电流(D)无法确定★★4.如图所示,通电导线与矩形线圈abcd处于同一平面,下列说法中正确的是()(A)若线圈向右平动,其中感应电流方向是a→d→c→b(B)若线圈竖直向下平动,无感应电流产生(C)当线圈以ab边为轴转动时(小于90°),其中感应电流方向是a→b→c→d(D)当线圈向导线靠近时,其中感应电流方向是a→d→c→b★★5.右如图所示,当条形磁铁作下列运动时,线圈中的感应电流方向应是(从左往右看)().(A)磁铁靠近线圈时,电流的方向是逆时针的(B)磁铁靠近线圈时,电流的方向是顺时针的(C)磁铁向上平动时,电流的方向是逆时针的(D)磁铁向上平动时,电流的方向是顺时钊的★★6.如图所示,当条形磁铁向上运动远离螺线管时,流过电流计的电流方向是________；当磁铁向下运动靠近螺线管时,流过电流计的电流方向是________★★★7.由细弹簧围成的圆环中间插入一根条形磁铁,如图所示.当用力向四周扩圆展环,使其面积增大时,从上向下看().(A)穿过圆环的磁通量减少,圆环中有逆时针方向的感应电流(B)穿过圆环的磁通量增加,圆环中有顺时针方向的感应电流(C)穿过圆环的磁通量增加,圆环中有逆时针方向的感应电流(D)穿过圆环的磁通量不变,圆环中没有感应电流★8.如图所示,当磁铁突然向铜环运动时,铜环的运动情况是().(A)向右摆动(B)向左摆动(C)静止(D)不判定★★9.如图所示,水平放置的光滑杆上套有A、B、C三个金属环,其中B接电源.在接通电源的瞬间,A、C两环()(A)都被B吸引(B)都被B排斥(C)A被吸引,C被排斥(D)A被排斥,C被吸引★★10.如图所示,把一正方形线圈从磁场外自右向左匀速经过磁场再拉出磁场,则从ad边进入磁场起至bc边拉出磁场止,线圈感应电流的情况是().(A)先沿abcda的方向,然后无电流,以后又沿abcda方向(B)先沿abcda的方向,然后无电流,以后又沿adcba方向(C)先无电流,当线圈全部进入磁场后才有电流(D)先沿adcba的方向,然后无电流,以后又滑abcda方向★★11如图所示,不闭合的螺线管中放有一根条形磁铁,当磁铁向右抽出时,A点电势比B点_______；当磁铁从左边抽出时,A点电势比B点_______.★★★12.如图所示,小金属环和大金属环重叠在同一平面内,两环相互绝缘,小环有一半面积在大环内,当大环接通电源的瞬间,小环中感应电流的情况是().(A)无感臆电流(B)有顺时针方向的感应电流(C)有逆时针方向的感应电流(D)无法确定★★★13.如图所示,通电直导线cd,右侧有一金属线框与导线cd在同一平面内,金属棒ab放在框架上,ab棒受磁场力向左,则cd棒中电流变化的情况是().(A)cd棒中通有d→c方向逐渐减小的电流(B)cd棒中通有d→c方向逐渐增大的电流(C)cd棒中通有c→d方向逐渐增大的电流(D)cd棒中通有c→d方向逐渐减小的电流★★★14.如图所示,铁芯上绕有L1和L2两个线圈,铁芯左边挂一个轻小金属环,当电键S闭合时,Lz的两端点A、B电势UA_______uB(选填“>”、“<”或“一”),小金属环将向运动,小磁针的S极将向_______转动.★★★15.如图所示,要使金属环C向线圈A运动,导线AB在金属导轨上应()(A)向右作减速运动(B)向左作减速运动(C)向右作加速运动(D)向左作加速运动★★16.一平面线圈用细杆悬于P点,开始时细杆处于水平位置,释放后让它在如图所示的匀强磁场中运动.已知线圈平面始终与纸面垂直,当线圈第一次通过位置1和位置2时,顺着磁场的方向看去,线圈中感应电流的方向分别为()(A)逆时针方向,逆时针方向(B)逆时针方向,顺时针方向(C)顺时针方向,顺时针方向(D)顺时针方向,逆时针方向★★★.17.如图所示,螺线管置于闭合金属圆环A的轴线上,当B中通过的电流减小时()(A)环A有缩小的趋势(B)环A有扩张的趋势(C)螺线管B有缩短的趋势(D)螺线管B有伸长的趋势
