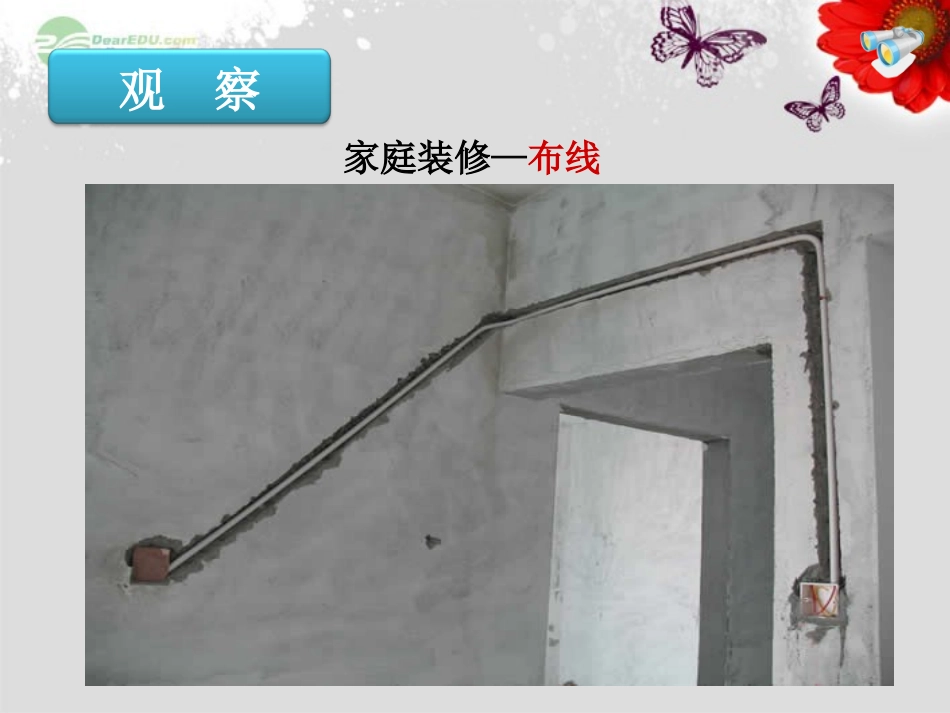

家庭电路第十九章第１节家庭装修—布线观察由进户线、电能表、总开关、保险装置、用电器、导线等组成。一、家庭电路的组成一、家庭电路的组成进户线（两根线）火线（又名端线）零线（户外接地）线间电压:220V二、二、火线火线和和零线零线什么是火线和零线0V220V220V大地火线零线家庭电路的电能是通过电网从发电厂输送来的。我国家庭电路的电压是220V。1.进户线2．电能表（1）作用：（2）安装：测量用电器消耗电能的多少。安装在干路上，在总开关之前。123.4kw·h（3）读数：3．总开关串联在干路中，控制室内全部电路的通与断。总开关的作用：接通和切断电源，便于更换电器或维修设备总开关的结构：总开关的安装原则：电源线连在静触头上，静触头一定要在上边，切不可倒装。否则断开的闸刀可能自动落下合上，造成事故。静触头动触头保险丝4．保险装置①作用：②材料：③注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝工作原理:当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。保险丝保险丝（装在保险盒里）空气开关4．保险装置现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。额定漏电动作电流30mA额定工作电流10A额定工作电压220V最大能分断电流500A漏电分断时间＜0.1s漏电保护器是通过检测电路中地线和火线中电流大小差异来控制开关的。火线零线大地用试电笔！试电笔0V220V220V如何辨别火线和零线？二、二、1．试电笔（1）作用：辨别火线和零线。（2）构造：氖管电阻笔尖金属体金属笔卡弹簧（）（3）使用方法:用手接触笔尾的金属笔卡、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。试电笔的正确使用！错误的使用方法氖管电阻笔尖金属体金属笔卡弹簧108页课后练习第3题：I=U/R=220V/1000000Ω=0.00022A=0.22mAI灯=P/U=25W/220V=0.11A=110mA0.22mA/110mA=1/5002．用电器与零线、火线的连接（1）各用电器（插座）并联在电路中。（2）控制用电器的开关要连接在火线和用电器之间。控制电灯的开关应与电灯串联。电灯的开关接在零线和灯泡之间电灯的开关接在火线和灯泡之间螺旋灯的接法书2闭合灯的开关，灯不亮。用测电笔分别测A、B两点氖管都要发光，故障出在哪里？？AB220VAB两孔插座三孔插座ENL接火线接零线接地ENL接用电器接用电器外壳接用电部分三、插座、插头三、插座、插头用电器外壳接地火线零线接地插座与插头交界处用电器外壳没有接地火线零线接地两孔插座三孔插座火线零线接地接线方法空气开关是因为电路中电流过大（电路短路或者用电器总功率过大都可能引起电流过大）而自动关掉开关，切断电路。漏电保护器也就通过检测电路中地线和火线中电流大小差异来控制开关的，当火线有漏电时（单线触电）通过进户火线的电流大，而通过进户地线的电流小，引起绕在漏电保护器铁芯上磁通变化，而自动关掉开关，切断电路。1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。课堂小结
