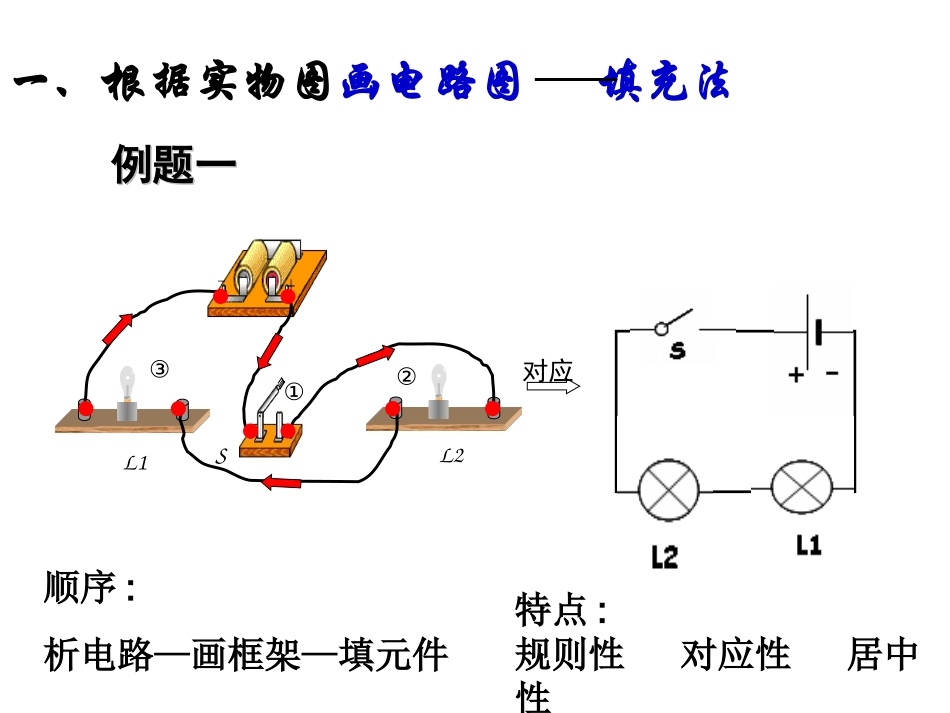

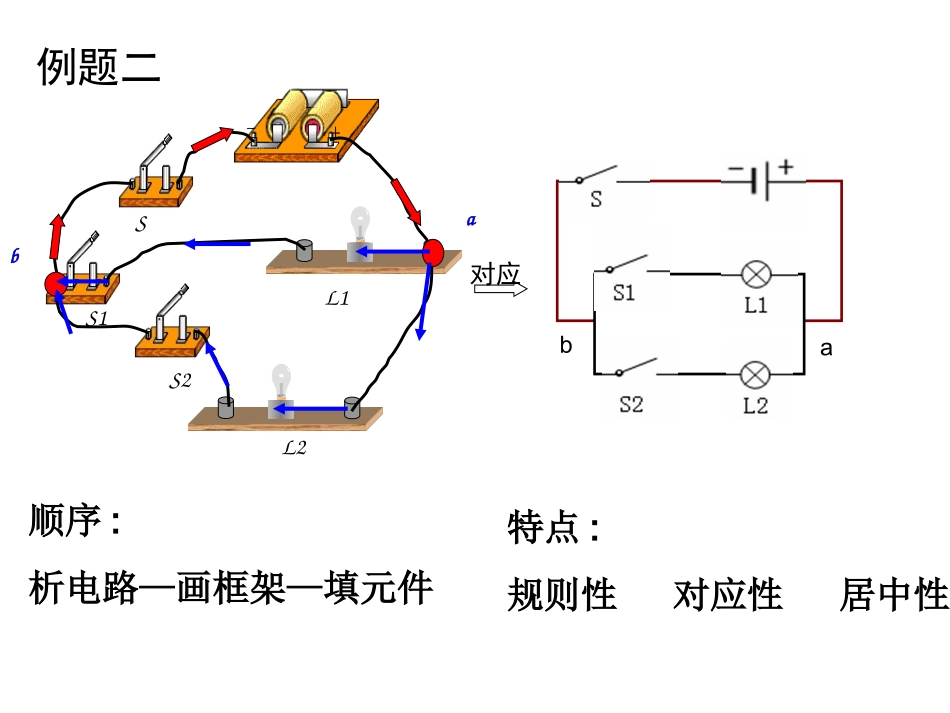

授课:韦性翠L1SL2一、根据实物图画电路图填充法例题一例题一对应①②③特点:规则性对应性居中性顺序:析电路—画框架—填元件abL1L2S2SS1ab例题二对应顺序:析电路—画框架—填元件特点:规则性对应性居中性二、根据电路图连实物图拔线法对应例题一例题一对于简单的电路和串联电路通常情况下只要对照电路图,从电源正极出发,逐个顺次地将实物图中的各元件连接起来即可.aba例题二对应顺序:1、拔线。2、串接。3、找点。4、并入。谢谢大家再见
