立体几何+第二讲:借你法眼看穿三视图课件--名师微课堂(自制)VIP免费

立体几何+第二讲:借你法眼看穿三视图课件--名师微课堂(自制)_第1页
1/17
立体几何+第二讲:借你法眼看穿三视图课件--名师微课堂(自制)_第2页
2/17
立体几何+第二讲:借你法眼看穿三视图课件--名师微课堂(自制)_第3页
3/17

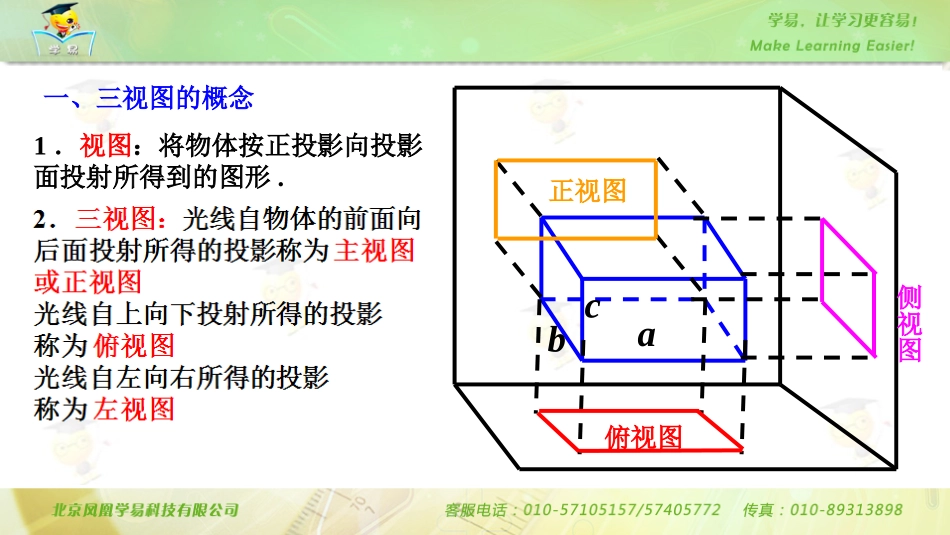

借你法眼看穿三视图讲师:徐敬才知识要点1.视图:将物体按正投影向投影面投射所得到的图形.abc正视图俯视图侧视图一、三视图的概念二、三视图的画法规则:(1)高平齐:主视图和左视图的高保持平齐主视图左视图俯视图高长宽三、简单几何体的三视图:①棱柱的三视图长方体正三棱柱②棱锥的三视图正三棱锥正四棱锥③棱台的三视图正四棱台④旋转体的三视图圆柱圆锥·圆台球典题剖析例题1.一个简单几何体的正视图,侧视图如图所示,则其俯视图不可能为:①长方形;②直角三角形;③圆;④椭圆.其中正确的是()A.①B.②C.③D.④C例题2.如图,几何体的主(正)视图和左(侧)视图都正确的是()B例题3.若某几何体的三视图如下图所示,则这个几何体的直观图可以是()D【变式题】已知某几何体的三视图如右图所示,则该几何体的体积为()俯视图侧视图2正视图422810A.B.3C.D.633B例题4.已知正三棱锥VABC的主视图、俯视图如下图所示,其中VA=4,AC=23,则该三棱锥的左视图的面积()A.9B.6C.33D.39【破题法眼】由给出的三视图中的两个视图研究另一个视图时,就是根据“长对正、高平齐、宽相等”的原则找到三个视图之间的联系.B技巧传播1.从近几年的高考情况看,三视图题目类型主要有识图、将三视图还原为直观图后再进行计算等,常用的几何载体是柱、锥、台、球以及它们的组合体.陷阱规避【示例】已知四棱锥P-ABCD水平放置如图,且侧棱PA⊥底面ABCD,则它的侧视图为()DPABCABCD【正解】D.

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

立体几何+第二讲:借你法眼看穿三视图课件--名师微课堂(自制)
