刀具几何角度的基本定义与标注及工作角度概要课件VIP免费

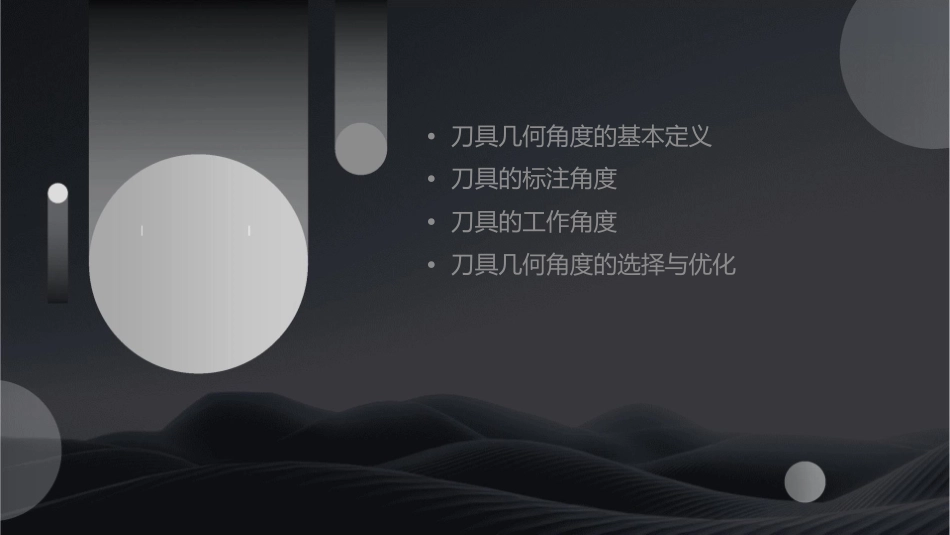

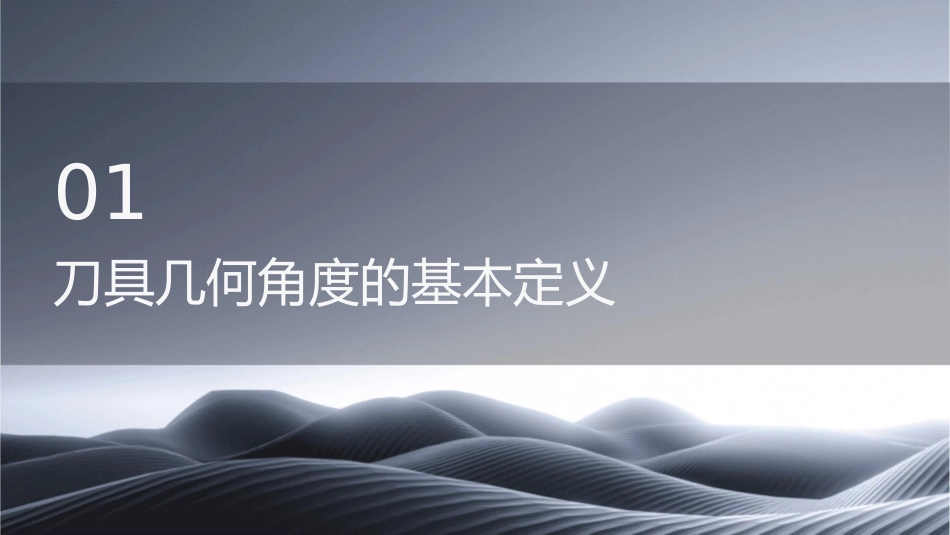

•刀具几何角度的基本定义•刀具的标注角度•刀具的工作角度•刀具几何角度的选择与优化01刀具几何角度的基本定义前角总结词前角是刀具的一个基本角度，它表示刀具前刀面与切削平面之间的夹角。详细描述前角的大小直接影响切削刃的锋利程度和切削力的大小。前角越大，切削刃越锋利，切削力越小，切削过程越容易进行，但前角过大可能导致崩刃或刀具强度降低。后角总结词后角是刀具后刀面与切削平面之间的夹角，它主要用于减少后刀面与工件表面的摩擦。详细描述后角的大小对切削过程中的摩擦和刀具寿命有重要影响。适当增大后角可以减少摩擦，降低切削热，提高刀具寿命，但后角过大可能导致切削刃强度降低，切削不稳定。主偏角总结词主偏角是刀具的主切削刃与进给方向的夹角。详细描述主偏角的大小影响切削层的形状、切削宽度、切削深度和切削力的大小。在相同的切削条件下，减小主偏角可以增大切削宽度和切削深度，但主偏角过小可能导致切削刃强度降低和振动增大。02刀具的标注角度标注前角的定义总结词标注前角是刀具标注角度之一，表示前刀面与切削平面之间的夹角。详细描述标注前角的大小影响切削刃的锋利程度和切削力的大小。标注前角越大，切削刃越锋利，切削力越小，但同时切削刃的强度和散热性能会降低；反之，标注前角越小，切削刃的强度和散热性能越好，但切削力会增大。标注后角的定义总结词标注后角是刀具标注角度之一，表示后刀面与切削平面之间的夹角。详细描述标注后角的主要作用是减小后刀面与工件之间的摩擦，提高刀具的耐用度和切削表面的质量。标注后角的大小对切削刃的锋利程度和切削力的大小也有影响。适当的标注后角可以减小切削过程中的振动和热量，提高加工精度和表面质量。标注主偏角的定义总结词标注主偏角是刀具标注角度之一，表示主切削刃在基面上的投影与进给方向之间的夹角。详细描述标注主偏角的大小影响切削刃的工作长度、切削力和切削热量的分布。标注主偏角增大时，切削刃工作长度增加，切削力减小，但切削热量的分布会变得不均匀；反之，标注主偏角减小时，切削刃工作长度减小，切削力增大，但切削热量的分布会变得相对均匀。在选择标注主偏角时，需要根据加工要求和刀具性能进行综合考虑。03刀具的工作角度工作前角的定义工作前角切削平面与刀具前刀面之间的夹角，是刀具工作角度中的一个重要参数。总结词工作前角是刀具切削过程中重要的几何参数，影响切削力、切削热和切削效率。详细描述工作前角的大小对切削力、切削热和切削效率有显著影响。增大工作前角可以减小切削力，降低切削热，提高切削效率。但过大的工作前角可能导致刀具磨损加剧，切削刃强度降低，进而影响切削效果和刀具寿命。工作后角的定义工作后角切削平面与刀具后刀面之间的夹角，也是刀具工作角度中的重要参数。总结词工作后角对刀具的强度和切削过程中的振动有重要影响。详细描述工作后角的大小直接影响刀具的强度和切削过程中的振动。合理的工作后角可以减小切削过程中的振动，提高刀具的强度和稳定性。过小的工作后角可能导致刀具磨损加剧，切削刃强度降低，进而影响切削效果和刀具寿命。工作主偏角的定义工作主偏角总结词详细描述主切削刃与进给方向之间的夹角，是工作主偏角对切削过程中的切削力和切削热有显著影响。工作主偏角的大小对切削力和切削热有显著影响。减小工作主偏角可以减小切削力，降低切削热，提高切削效率。但过小的工作主偏角可能导致刀具磨损加剧，切削刃强度降低，进而影响切削效果和刀具寿命。同时，工作主偏角的大小还影响切屑的形成和排出，进而影响加工质量和生产效率。刀具工作角度中的另一个重要参数。04刀具几何角度的选择与优化前角的优化选择总结词详细描述前角的大小对切削刃的锋利程度和切削变形有显著影响。前角大，切削刃锋利，切削力减小，切屑变形也减小，但前角过大，会使刀具的散热体积减小，刀具容易磨损。因此，在选择前角时，应根据工件材料、刀具材料、加工性质和切削用量等因素综合考虑。VS后角的优化选择总结词详细描述后角的大小对刀具的刚性和切削刃的散热性能有显著影响。后角的主要作用是减小切削过程中刀具后刀面与工件...
