华工电路原理随堂练习及标准答案VIP免费

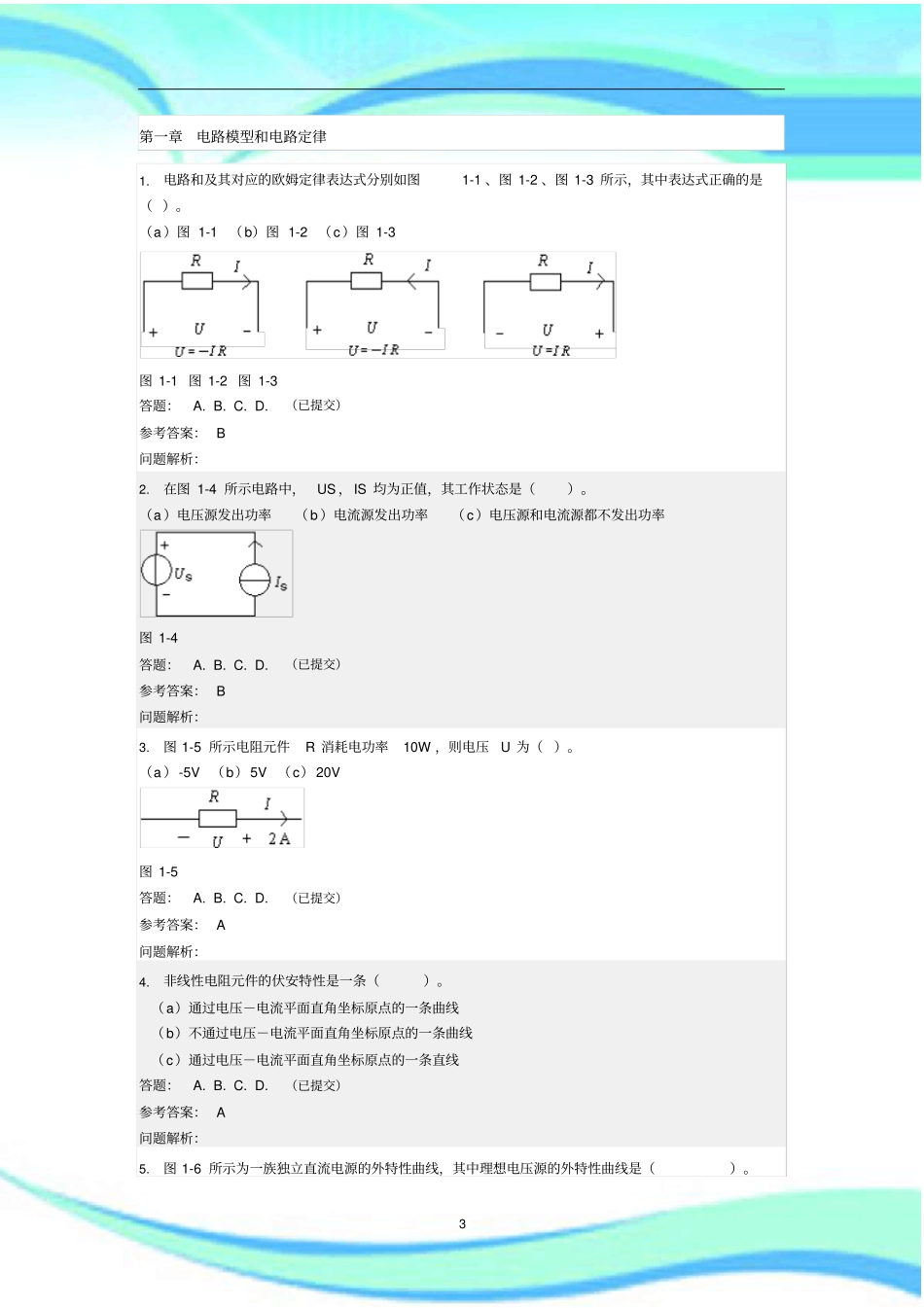

华工电路原理随堂练习及答案2————————————————————————————————作者：————————————————————————————————日期：3第一章电路模型和电路定律1.电路和及其对应的欧姆定律表达式分别如图1-1、图1-2、图1-3所示，其中表达式正确的是（）。（a）图1-1（b）图1-2（c）图1-3图1-1图1-2图1-3答题：A.B.C.D.（已提交）参考答案：B问题解析：2.在图1-4所示电路中，US，IS均为正值，其工作状态是（）。（a）电压源发出功率（b）电流源发出功率（c）电压源和电流源都不发出功率图1-4答题：A.B.C.D.（已提交）参考答案：B问题解析：3.图1-5所示电阻元件R消耗电功率10W，则电压U为（）。（a）-5V（b）5V（c）20V图1-5答题：A.B.C.D.（已提交）参考答案：A问题解析：4.非线性电阻元件的伏安特性是一条（）。（a）通过电压－电流平面直角坐标原点的一条曲线（b）不通过电压－电流平面直角坐标原点的一条曲线（c）通过电压－电流平面直角坐标原点的一条直线答题：A.B.C.D.（已提交）参考答案：A问题解析：5.图1-6所示为一族独立直流电源的外特性曲线，其中理想电压源的外特性曲线是（）。4图1-6答题：A.B.C.D.（已提交）参考答案：A问题解析：6.理想电流源的外接电阻越大，则它的端电压（）。（a）越高（b）越低（c）不能确定答题：A.B.C.D.（已提交）参考答案：A问题解析：7.图1-7所示电路中，当R1增加时，电压U2将（）。（a）变大（b）变小（c）不变图1-7答题：A.B.C.D.（已提交）参考答案：C问题解析：8.在图1-8所示电路中，已知电流I1＝1A，I3＝－2A，则电流I2为（）。（a）-3A（b）-1A（c）3A图1-8答题：A.B.C.D.（已提交）参考答案：A问题解析：9.图1-9所示电路中电流I2为（）。（a）7A（b）3A（c）-3A5图1-9答题：A.B.C.D.（已提交）参考答案：C问题解析：10.在图1-10所示电路中，电流I为（）。（a）8A（b）2A（c）-2A图1-10答题：A.B.C.D.（已提交）参考答案：C11.在图1-11所示电路中，U、I的关系式正确的是（）。（a）U=US+R0I（b）U=US－RLI（c）U=US－R0I图1-11答题：A.B.C.D.（已提交）参考答案：C问题解析：12.在图1-12所示电路中，已知US=12V，IS=2A。A、B两点间的电压UAB为（）。（a）-18V（b）18V（c）-6V图1-12答题：A.B.C.D.（已提交）6参考答案：A问题解析：13.电路如图1-13所示，US=2V，IS=2A。电阻R1和R2消耗的功率由（）供给。（a）电压源（b）电流源（c）电压源和电流源图1-13答题：A.B.C.D.（已提交）参考答案：C问题解析：14.图1-14所示电路中，电压UAB为（）。（a）12V（b）-12V（c）0图1-14答题：A.B.C.D.（已提交）参考答案：C第二章电阻电路的等效变换1.在图2-1所示电路中，电阻R＝40W，该电路的等效电阻RAB为（）。（a）10W（b）20W（c）40W图2-1答题：A.B.C.D.（已提交）参考答案：A问题解析：2.图2-2所示电路中，每个电阻R均为8W，则等效电阻RAB为（）。（a）3W（b）4W（c）6W7图2-2答题：A.B.C.D.（已提交）参考答案：A问题解析：3.用△？Y等效变换法，求图2-3中A、B端的等效电阻RAB为（）。（a）6W（b）7W（c）9W图2-3答题：A.B.C.D.（已提交）参考答案：B问题解析：4.图2-4所示一端口网络的输入电阻为（）。（a）（b）（c）图2-4答题：A.B.C.D.（已提交）参考答案：A问题解析：85.图2-5所示电路中A、B两点间的等效电阻与电路中的RL相等，则RL为（）。（a）40W（b）30W（c）20W图2-5答题：A.B.C.D.（已提交）参考答案：C问题解析：6.在图2-6所示电路中，电源电压U=10V，电阻R=30W，则电流I值为（）。（a）3A（b）2A（c）1A图2-6答题：A.B.C.D.（已提交）参考答案：C问题解析：7.图2-7所示电路中，对负载电阻RL而言，点划线框中的电路可用一个等效电源代替，该等效电源是（）。（a）理想电压源（b）理想电流源（c）不能确定图2-7答题：A.B.C.D.（已提交）参考答案：B问题解析：8.已知图2-8中的US1=4V，IS1=2A。用图2-9所示的等效理想电流源代替图2-8所示的电路，该等效电流源的参数为（）。（a）6A（b）2A（c）－2A9图2-8图2-9答题：A.B.C.D.（已提交）参考答案：C问题解析：9.图2-10所示电路中，...
