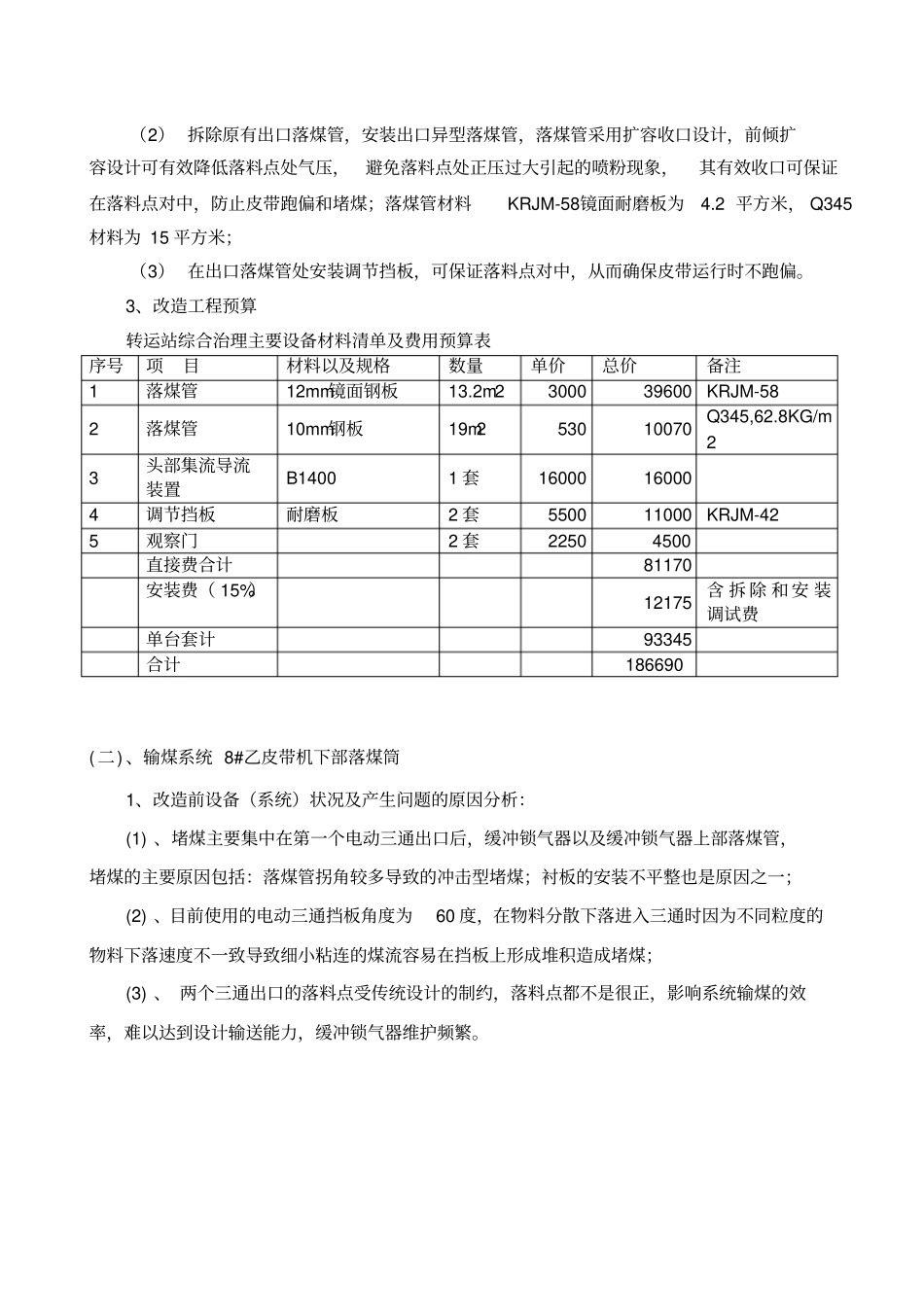

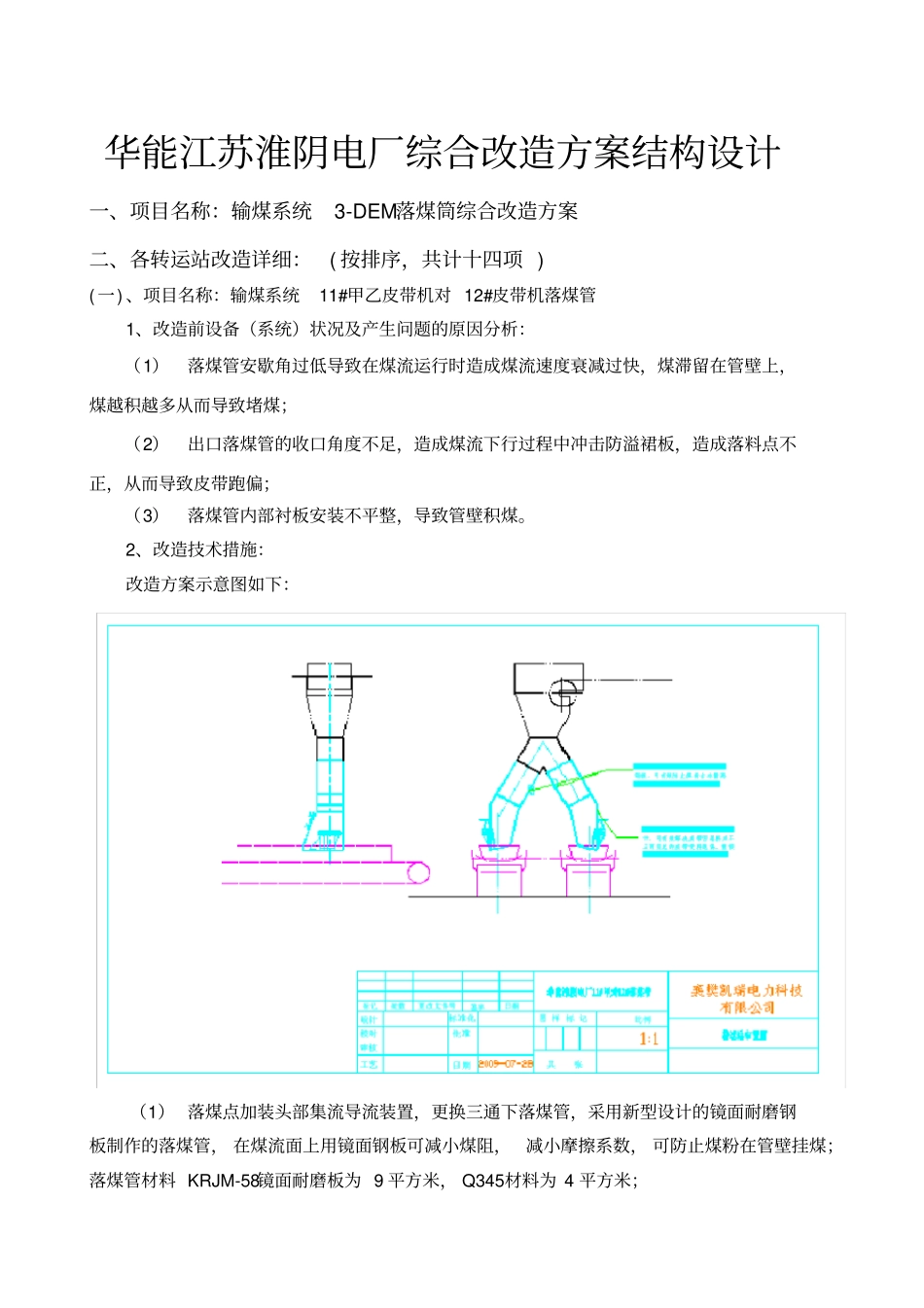

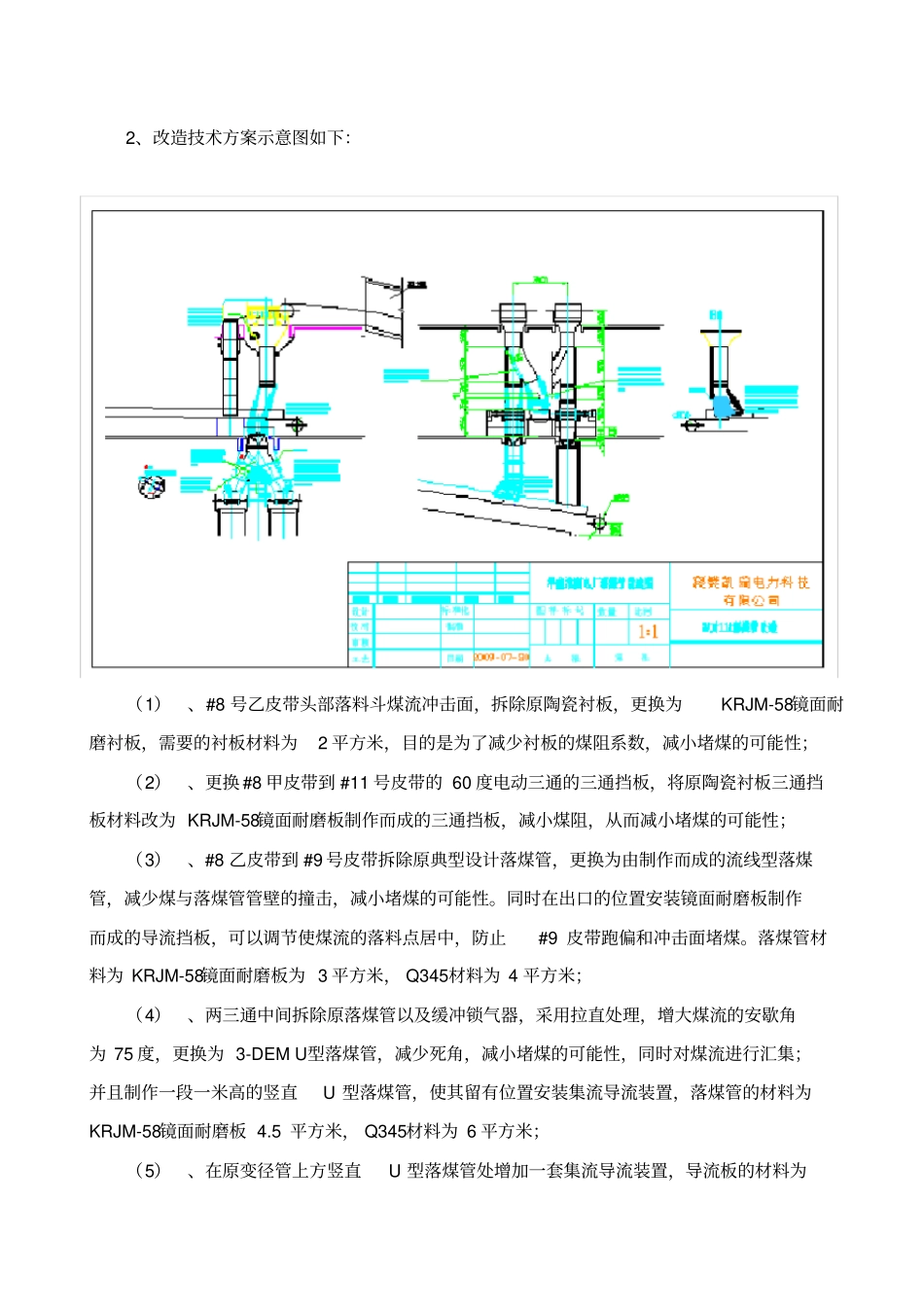

华能江苏淮阴电厂综合改造方案结构设计一、项目名称：输煤系统3-DEM落煤筒综合改造方案二、各转运站改造详细：(按排序，共计十四项)(一)、项目名称：输煤系统11#甲乙皮带机对12#皮带机落煤管1、改造前设备（系统）状况及产生问题的原因分析：（1）落煤管安歇角过低导致在煤流运行时造成煤流速度衰减过快，煤滞留在管壁上，煤越积越多从而导致堵煤；（2）出口落煤管的收口角度不足，造成煤流下行过程中冲击防溢裙板，造成落料点不正，从而导致皮带跑偏；（3）落煤管内部衬板安装不平整，导致管壁积煤。2、改造技术措施：改造方案示意图如下：（1）落煤点加装头部集流导流装置，更换三通下落煤管，采用新型设计的镜面耐磨钢板制作的落煤管，在煤流面上用镜面钢板可减小煤阻，减小摩擦系数，可防止煤粉在管壁挂煤；落煤管材料KRJM-58镜面耐磨板为9平方米，Q345材料为4平方米；（2）拆除原有出口落煤管，安装出口异型落煤管，落煤管采用扩容收口设计，前倾扩容设计可有效降低落料点处气压，避免落料点处正压过大引起的喷粉现象，其有效收口可保证在落料点对中，防止皮带跑偏和堵煤；落煤管材料KRJM-58镜面耐磨板为4.2平方米，Q345材料为15平方米；（3）在出口落煤管处安装调节挡板，可保证落料点对中，从而确保皮带运行时不跑偏。3、改造工程预算转运站综合治理主要设备材料清单及费用预算表序号项目材料以及规格数量单价总价备注1落煤管12mm镜面钢板13.2m2300039600KRJM-582落煤管10mm钢板19m253010070Q345,62.8KG/m23头部集流导流装置B14001套16000160004调节挡板耐磨板2套550011000KRJM-425观察门2套22504500直接费合计81170安装费（15%）12175含拆除和安装调试费单台套计93345合计186690(二)、输煤系统8#乙皮带机下部落煤筒1、改造前设备（系统）状况及产生问题的原因分析：(1)、堵煤主要集中在第一个电动三通出口后，缓冲锁气器以及缓冲锁气器上部落煤管，堵煤的主要原因包括：落煤管拐角较多导致的冲击型堵煤；衬板的安装不平整也是原因之一；(2)、目前使用的电动三通挡板角度为60度，在物料分散下落进入三通时因为不同粒度的物料下落速度不一致导致细小粘连的煤流容易在挡板上形成堆积造成堵煤；(3)、两个三通出口的落料点受传统设计的制约，落料点都不是很正，影响系统输煤的效率，难以达到设计输送能力，缓冲锁气器维护频繁。2、改造技术方案示意图如下：（1）、#8号乙皮带头部落料斗煤流冲击面，拆除原陶瓷衬板，更换为KRJM-58镜面耐磨衬板，需要的衬板材料为2平方米，目的是为了减少衬板的煤阻系数，减小堵煤的可能性；（2）、更换#8甲皮带到#11号皮带的60度电动三通的三通挡板，将原陶瓷衬板三通挡板材料改为KRJM-58镜面耐磨板制作而成的三通挡板，减小煤阻，从而减小堵煤的可能性；（3）、#8乙皮带到#9号皮带拆除原典型设计落煤管，更换为由制作而成的流线型落煤管，减少煤与落煤管管壁的撞击，减小堵煤的可能性。同时在出口的位置安装镜面耐磨板制作而成的导流挡板，可以调节使煤流的落料点居中，防止#9皮带跑偏和冲击面堵煤。落煤管材料为KRJM-58镜面耐磨板为3平方米，Q345材料为4平方米；（4）、两三通中间拆除原落煤管以及缓冲锁气器，采用拉直处理，增大煤流的安歇角为75度，更换为3-DEMU型落煤管，减少死角，减小堵煤的可能性，同时对煤流进行汇集；并且制作一段一米高的竖直U型落煤管，使其留有位置安装集流导流装置，落煤管的材料为KRJM-58镜面耐磨板4.5平方米，Q345材料为6平方米；（5）、在原变径管上方竖直U型落煤管处增加一套集流导流装置，导流板的材料为KRJM-58镜面耐磨板，目的是确保煤流落到下面的三通的时候，落到三通挡板的中部，第一是增大反射角；第二是使煤流不会撞击死角产生堵煤的现象；（6）、下层电动三通的三通挡板，将原三通挡板材料改为KRJM-58镜面耐磨板制作而成的三通挡板，减小煤阻，从而减小堵煤的可能性；（7）、拆除三通下方落煤管，更换为3-DEM方型落煤管，并增设柔性振动系统，柔性振动系统设计为在落煤管工作时每5分钟自动振动20秒，更有效的防止挂料堵煤。落煤管的材料为KRJM-58镜面耐磨板3平方米，Q345材料为4平方米；（8）、柔性...
