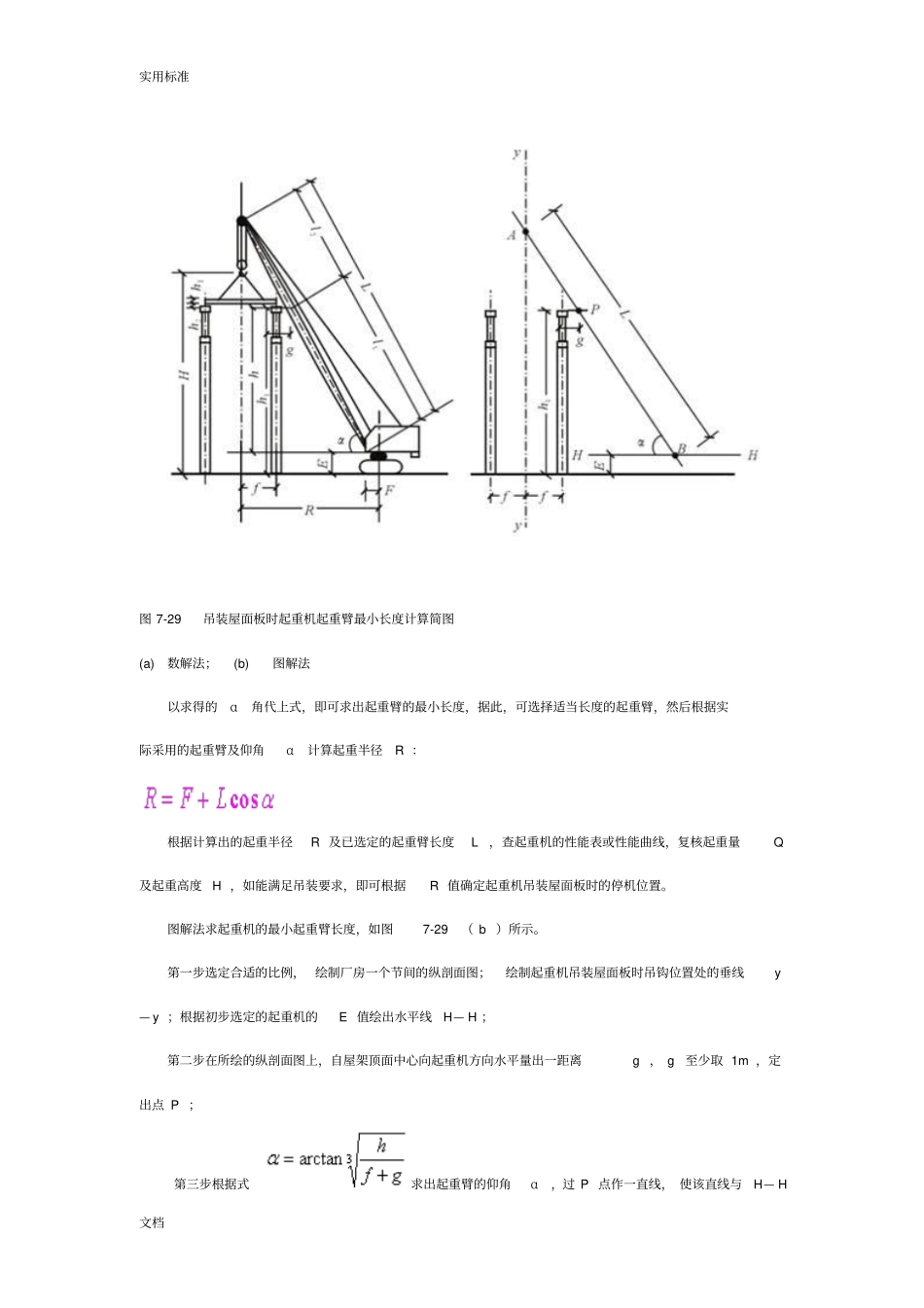

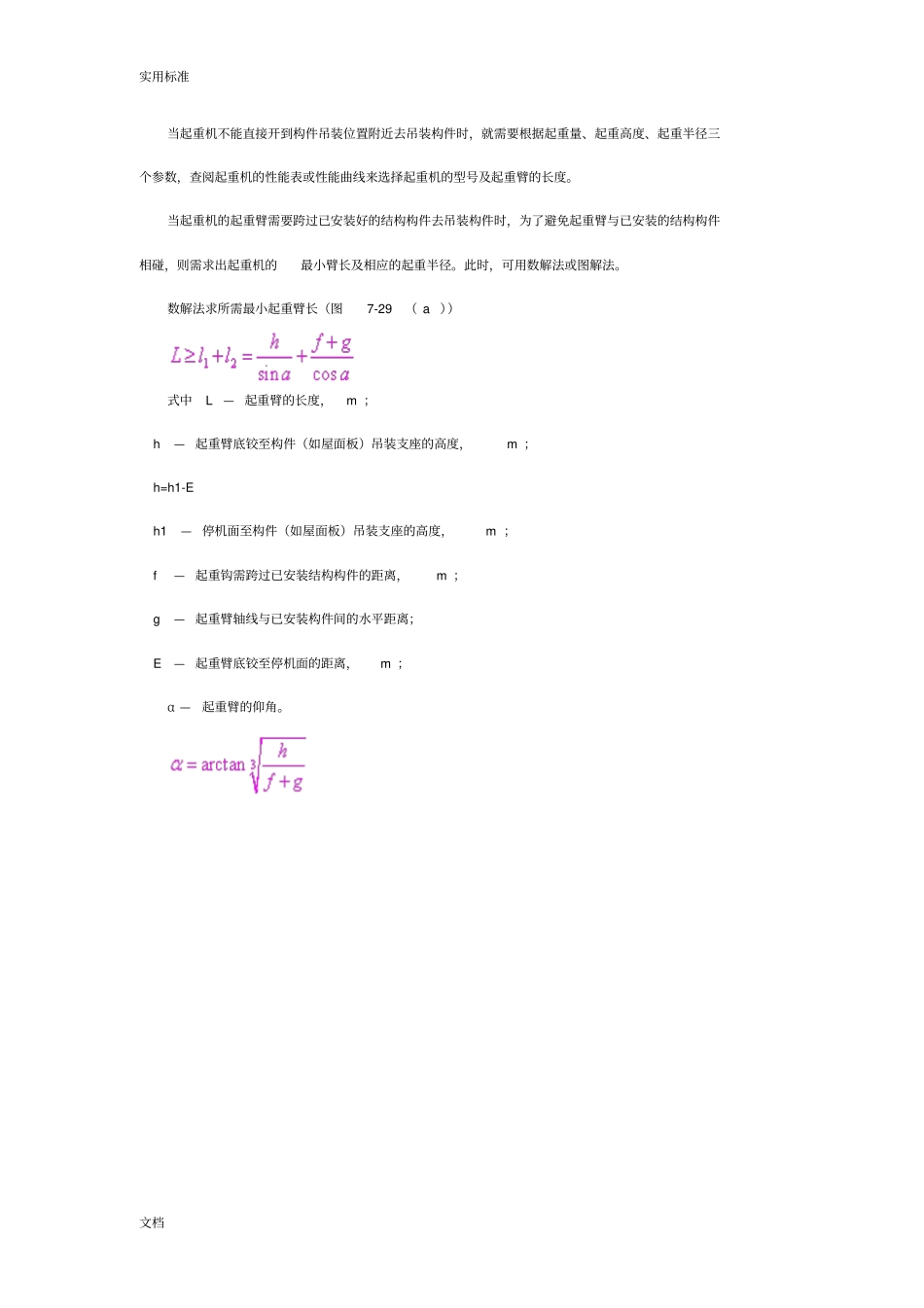

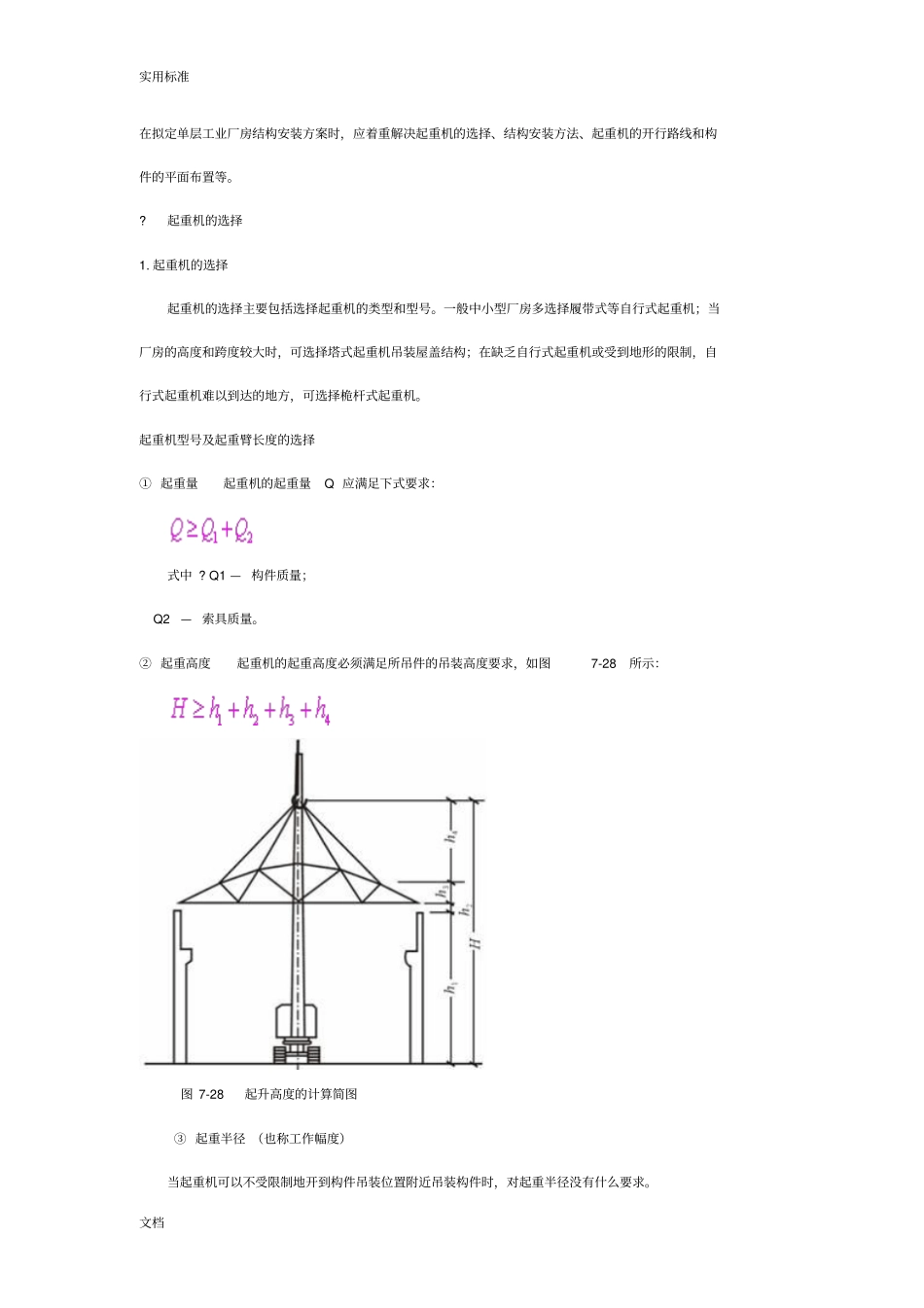

实用标准文档在拟定单层工业厂房结构安装方案时，应着重解决起重机的选择、结构安装方法、起重机的开行路线和构件的平面布置等。?起重机的选择1.起重机的选择起重机的选择主要包括选择起重机的类型和型号。一般中小型厂房多选择履带式等自行式起重机；当厂房的高度和跨度较大时，可选择塔式起重机吊装屋盖结构；在缺乏自行式起重机或受到地形的限制，自行式起重机难以到达的地方，可选择桅杆式起重机。起重机型号及起重臂长度的选择①起重量起重机的起重量Q应满足下式要求：式中?Q1—构件质量；Q2—索具质量。②起重高度起重机的起重高度必须满足所吊件的吊装高度要求，如图7-28所示：图7-28起升高度的计算简图③起重半径（也称工作幅度）当起重机可以不受限制地开到构件吊装位置附近吊装构件时，对起重半径没有什么要求。实用标准文档当起重机不能直接开到构件吊装位置附近去吊装构件时，就需要根据起重量、起重高度、起重半径三个参数，查阅起重机的性能表或性能曲线来选择起重机的型号及起重臂的长度。当起重机的起重臂需要跨过已安装好的结构构件去吊装构件时，为了避免起重臂与已安装的结构构件相碰，则需求出起重机的最小臂长及相应的起重半径。此时，可用数解法或图解法。数解法求所需最小起重臂长（图7-29（a））式中L—起重臂的长度，m；h—起重臂底铰至构件（如屋面板）吊装支座的高度，m；h=h1-Eh1—停机面至构件（如屋面板）吊装支座的高度，m；f—起重钩需跨过已安装结构构件的距离，m；g—起重臂轴线与已安装构件间的水平距离；E—起重臂底铰至停机面的距离，m；α—起重臂的仰角。实用标准文档图7-29吊装屋面板时起重机起重臂最小长度计算简图(a)数解法；(b)图解法以求得的α角代上式，即可求出起重臂的最小长度，据此，可选择适当长度的起重臂，然后根据实际采用的起重臂及仰角α计算起重半径R：根据计算出的起重半径R及已选定的起重臂长度L，查起重机的性能表或性能曲线，复核起重量Q及起重高度H，如能满足吊装要求，即可根据R值确定起重机吊装屋面板时的停机位置。图解法求起重机的最小起重臂长度，如图7-29（b）所示。第一步选定合适的比例，绘制厂房一个节间的纵剖面图；绘制起重机吊装屋面板时吊钩位置处的垂线y—y；根据初步选定的起重机的E值绘出水平线H—H；第二步在所绘的纵剖面图上，自屋架顶面中心向起重机方向水平量出一距离g，g至少取1m，定出点P；第三步根据式求出起重臂的仰角α，过P点作一直线，使该直线与H—H实用标准文档的夹角等于α，交y—y、H—H于A、B两点；第四步AB的实际长度即为所需起重臂的最小长度。2.结构安装方法及起重机开行路线（1）结构安装方法单层工业厂房的结构安装方法有分件安装法和综合安装法两种。分件安装法起重机在车间内每开行一次仅安装一种或两种构件。通常分三次开行安装完所有构件。如图7-30所示。综合安装法综合安装法是指起重机在车间内的一次开行中，分节间安装完所有的各种类型的构件。图7-30分件安装时的构件吊装顺序图中数字表示构件吊装顺序，其中1～12—柱；13～32—单数是吊车梁，双数是联系梁；33、34—屋架；35～42—屋面板（2）起重机的开行路线及停机位置吊装屋架、屋面板等屋面构件时，起重机宜跨中开行；吊装柱子时，则视跨度大小、构件尺寸、质量及起重机性能，可沿跨中开行或跨边开行，如图7-31所示。当R≥L/2时，起重机可沿跨中开行，每个停机位置可吊装两根柱，如图7-31（a）所示；实用标准文档当，则可吊装四根柱，如图7-31（b）所示；当R＜L/2时，起重机需沿跨边开行，每个停机位置吊装1～2根柱，如图7-31（c）、（d）所示；图7-32是一个单跨车间采用分件安装法时起重机的开行路线及停机位置图。图7-31起重机吊装柱时的开行路线及停机位置柱的开行路线及停机位置扶直屋架及屋架就位的开行路线实用标准文档吊装吊车梁及联系梁的开行路线及停机位置吊装屋架及屋面板的开行路线及停机位置图7-32起重机开行路线及停机点位置3.构件的平面布置与运输堆放（1）构件的平面布置原则①每跨构件尽可能布置在本跨内，如确有困难也可布置在跨外而便于吊装的地方；②构件布置方式应满足吊装工艺要求，尽可能...
