平整机加涂油机改造方案VIP免费

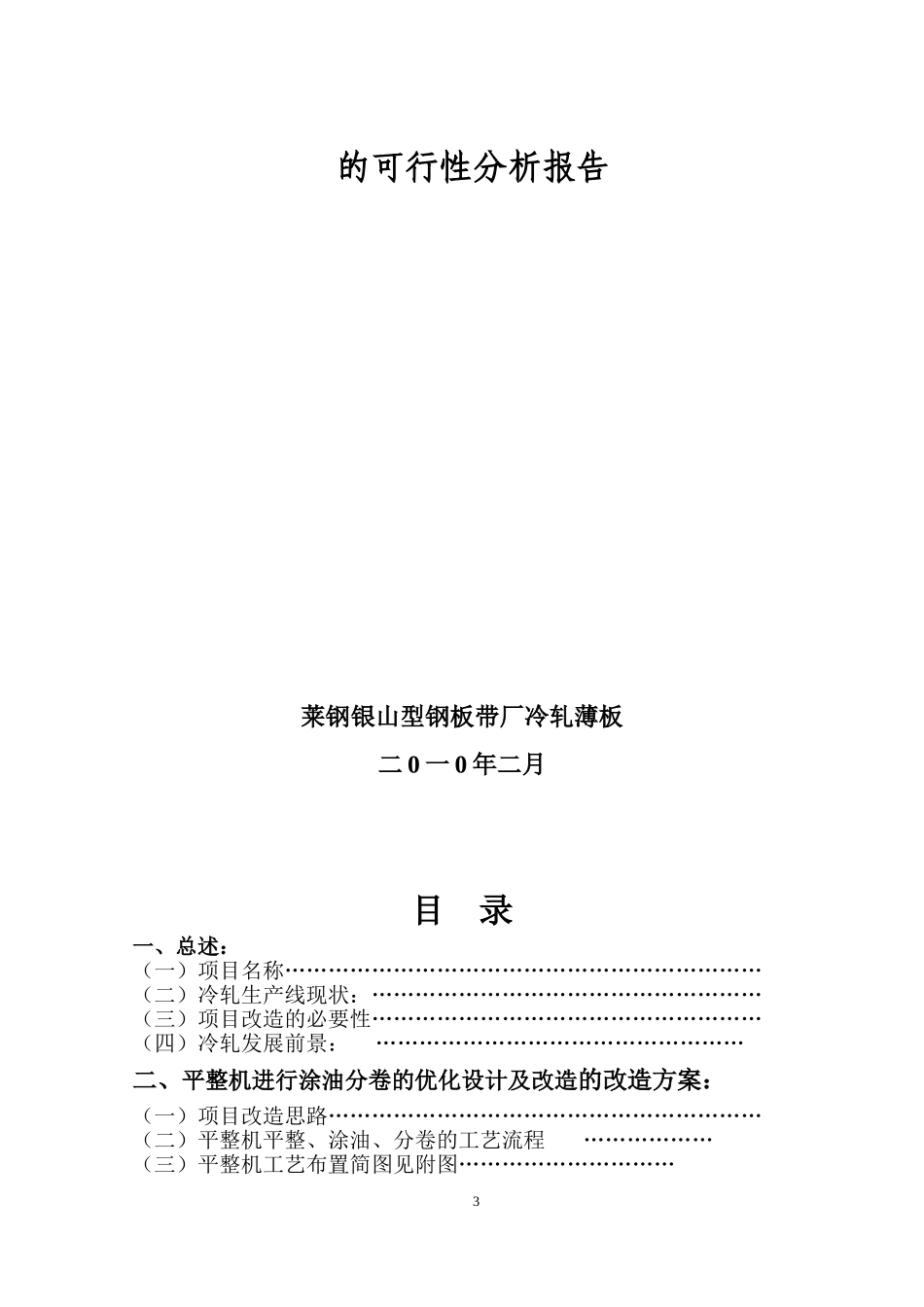

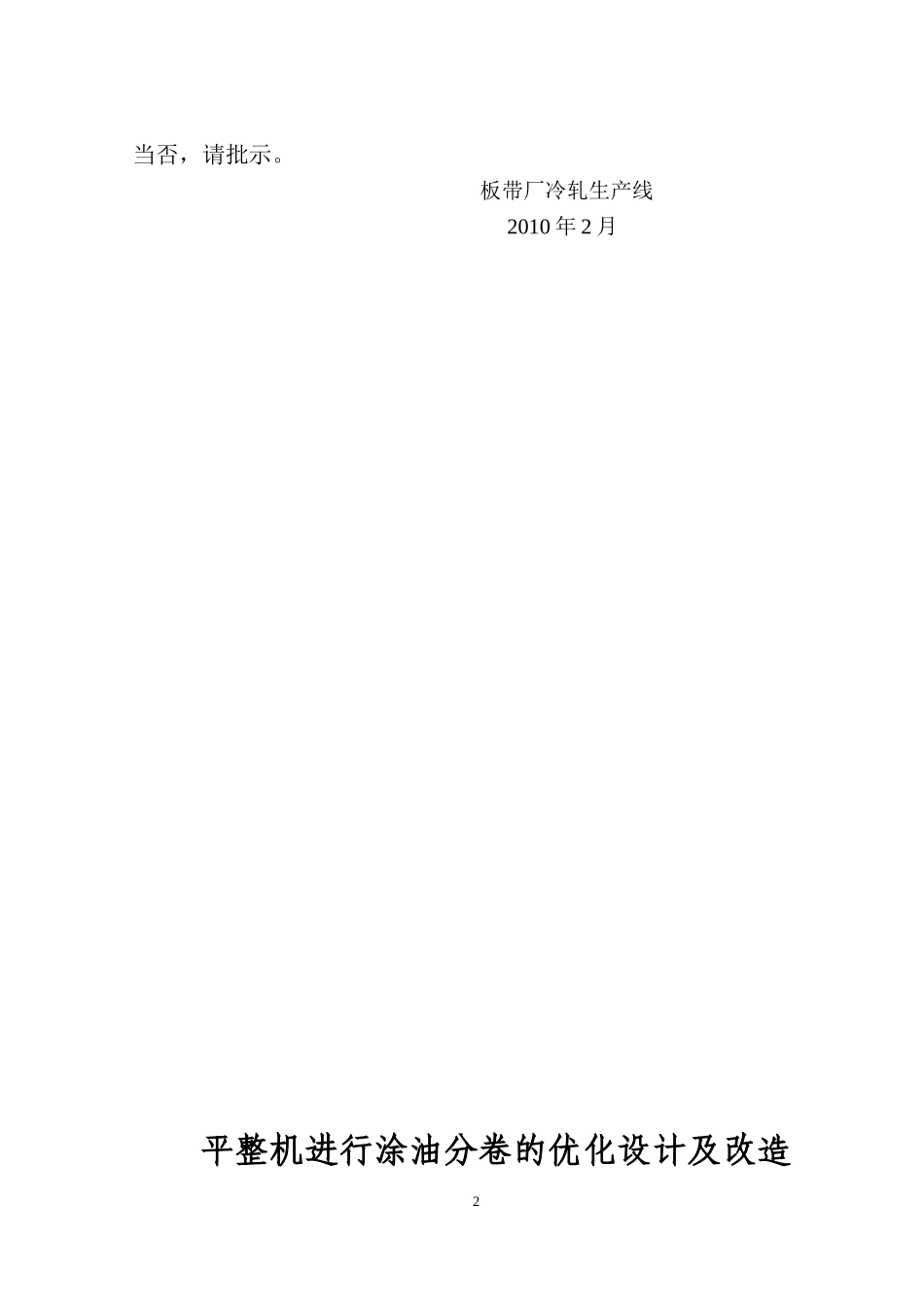

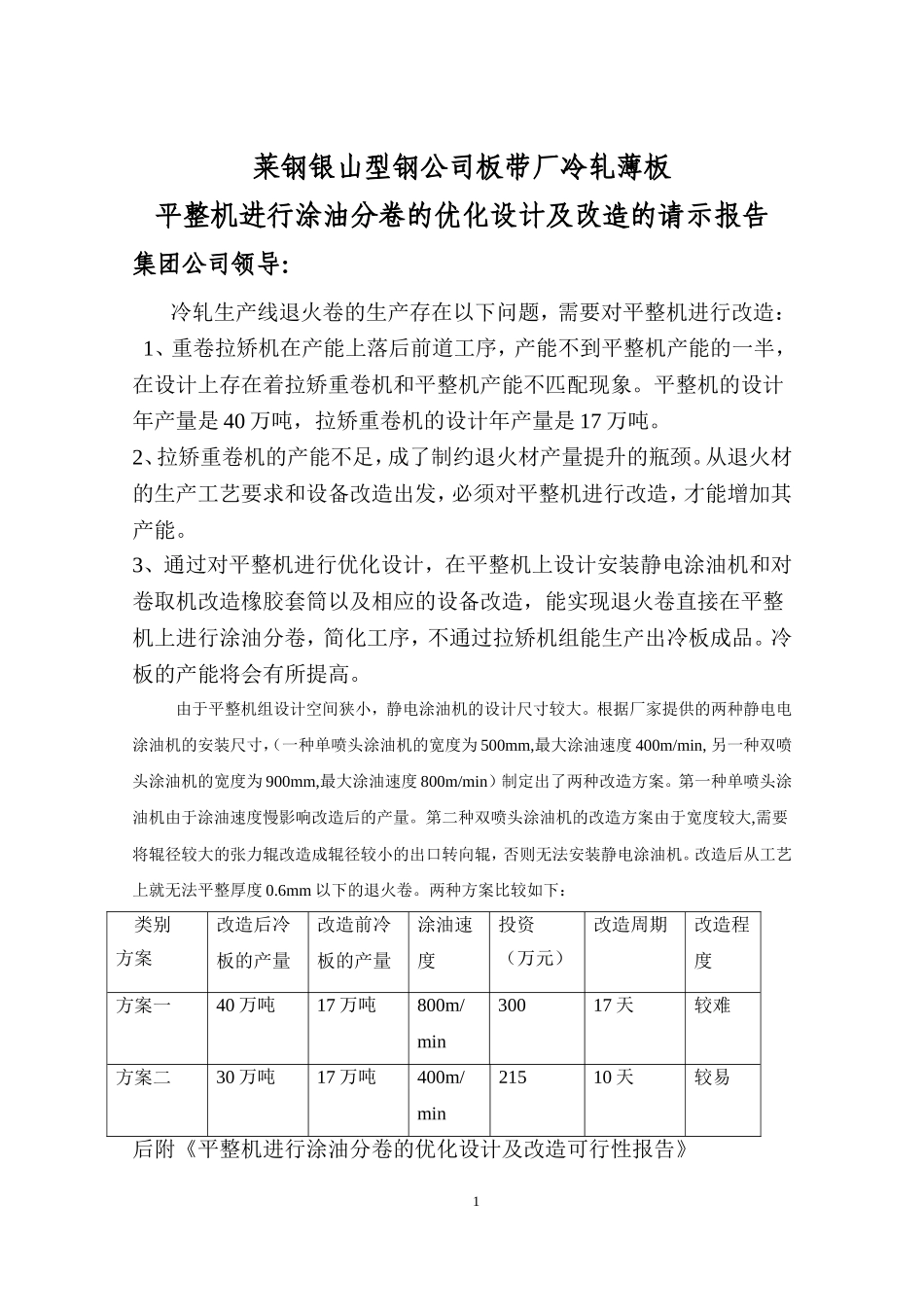

莱钢银山型钢公司板带厂冷轧薄板平整机进行涂油分卷的优化设计及改造的请示报告集团公司领导：冷轧生产线退火卷的生产存在以下问题，需要对平整机进行改造：1、重卷拉矫机在产能上落后前道工序，产能不到平整机产能的一半，在设计上存在着拉矫重卷机和平整机产能不匹配现象。平整机的设计年产量是40万吨，拉矫重卷机的设计年产量是17万吨。2、拉矫重卷机的产能不足，成了制约退火材产量提升的瓶颈。从退火材的生产工艺要求和设备改造出发，必须对平整机进行改造，才能增加其产能。3、通过对平整机进行优化设计，在平整机上设计安装静电涂油机和对卷取机改造橡胶套筒以及相应的设备改造，能实现退火卷直接在平整机上进行涂油分卷，简化工序，不通过拉矫机组能生产出冷板成品。冷板的产能将会有所提高。由于平整机组设计空间狭小，静电涂油机的设计尺寸较大。根据厂家提供的两种静电电涂油机的安装尺寸，（一种单喷头涂油机的宽度为500mm,最大涂油速度400m/min,另一种双喷头涂油机的宽度为900mm,最大涂油速度800m/min）制定出了两种改造方案。第一种单喷头涂油机由于涂油速度慢影响改造后的产量。第二种双喷头涂油机的改造方案由于宽度较大,需要将辊径较大的张力辊改造成辊径较小的出口转向辊，否则无法安装静电涂油机。改造后从工艺上就无法平整厚度0.6mm以下的退火卷。两种方案比较如下：类别方案改造后冷板的产量改造前冷板的产量涂油速度投资（万元）改造周期改造程度方案一40万吨17万吨800m/min30017天较难方案二30万吨17万吨400m/min21510天较易后附《平整机进行涂油分卷的优化设计及改造可行性报告》1当否，请批示。板带厂冷轧生产线2010年2月平整机进行涂油分卷的优化设计及改造2的可行性分析报告莱钢银山型钢板带厂冷轧薄板二0一0年二月目录一、总述：（一）项目名称…………………………………………………………（二）冷轧生产线现状：………………………………………………（三）项目改造的必要性………………………………………………（四）冷轧发展前景：……………………………………………二、平整机进行涂油分卷的优化设计及改造的改造方案：（一）项目改造思路……………………………………………………（二）平整机平整、涂油、分卷的工艺流程………………（三）平整机工艺布置简图见附图…………………………3三、设备主要技术参数及功能介绍：（一）机械设备技术参数及功能介绍…………………………………四、投资概算及工期：………………………………………五、经济效益分析：（一）产能提高降低生产成本…………………………………………六、结论………………………………………………………项目参加人员姓名负责专业杨金光总负责高荣庆项目总协调李柱明项目总协调郭爱民技术总指导梁玉柱技术设计马家鹏电气设计任凤萍水、气及蒸汽基础设计4一总述（一）项目名称：平整机进行涂油分卷的优化设计及改造（二）冷轧生产线现状：冷轧薄板生产线主要设备有：一条推拉式酸洗机组（年设计能力40万吨）、两架1500mm六辊可逆式单机架轧机（每架年设计能力20万吨）、一条重卷机组、一条脱脂机组（年设计能力17万吨）、罩式退火炉组（24个炉台，年设计能力40万吨）、一条1500mm平整机组（年设计能力40万吨）、一条拉矫机组（年设计能力17万吨）。现冷轧产品主要有0.2-0.5mm厚度冷硬卷和0.5mm厚度以上的退火卷，已开发出镀锌和彩涂基板、防盗门基板和农用车车厢板等用途产品。（三）项目改造的必要性：1、提高冷板产量的需要：平整机的设计年产量是40万吨，重卷拉矫机的设计年产量是17万吨。两台单机架轧机的年产量也在40万吨以上。很显然，作为最后一道加工工序的重卷拉矫机在产能上落后前到工序的平整机和轧机的产能一半，在设计上存在着重卷拉矫机和平整机、轧机产能不匹配现象。重卷拉矫机的产能不足成了制约退火材产量提升的瓶颈。从退火材的生产工艺要求和设备改造出发，必须进行对平整机的改造，如果不进行改造冷板的年产量也只能达到17万吨。通过对平整机进行优化设计在平整机上设计安装静电涂油机和对卷取机改造橡胶套筒，就能实现板形较好的退火卷直接在平整机...
