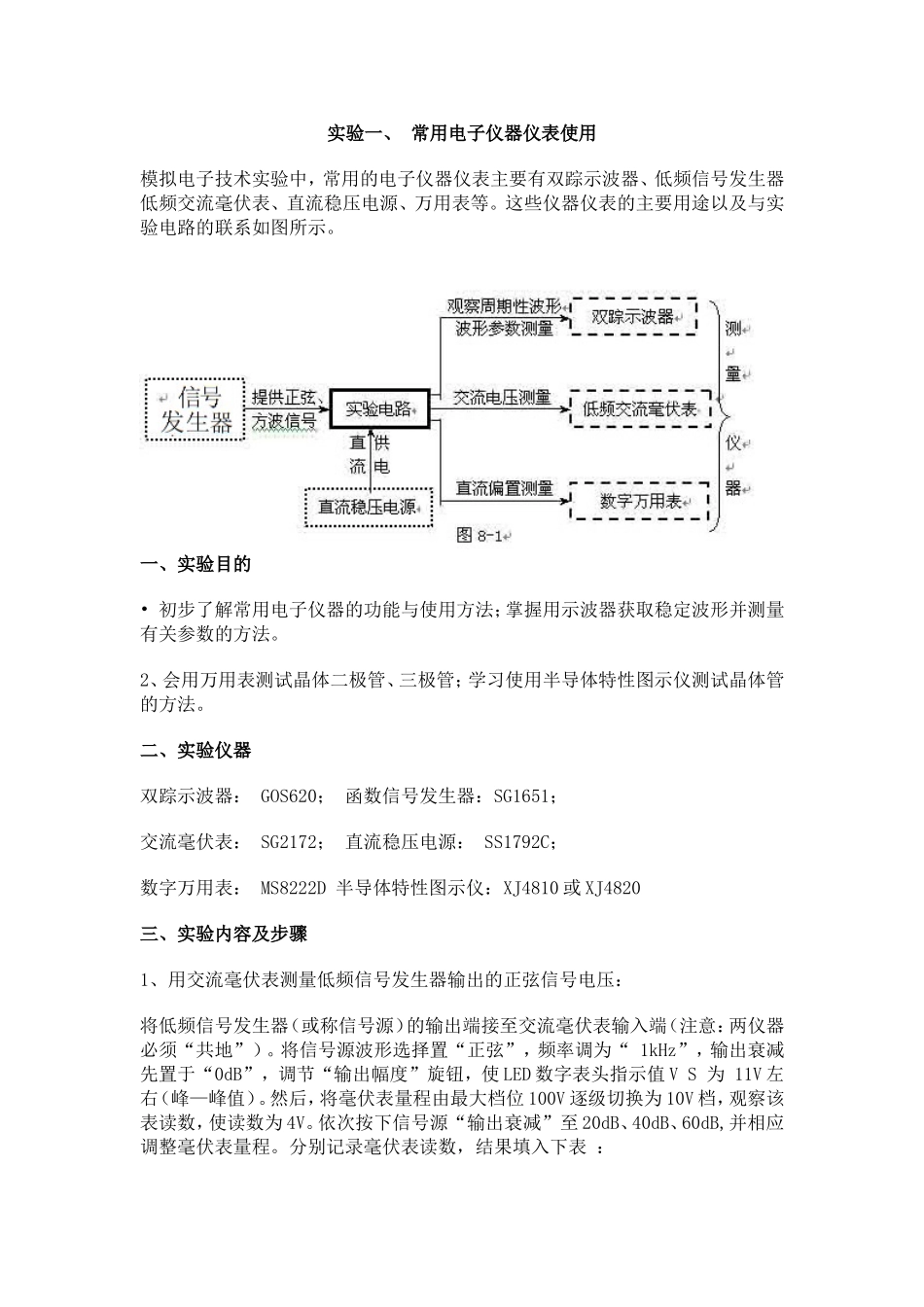

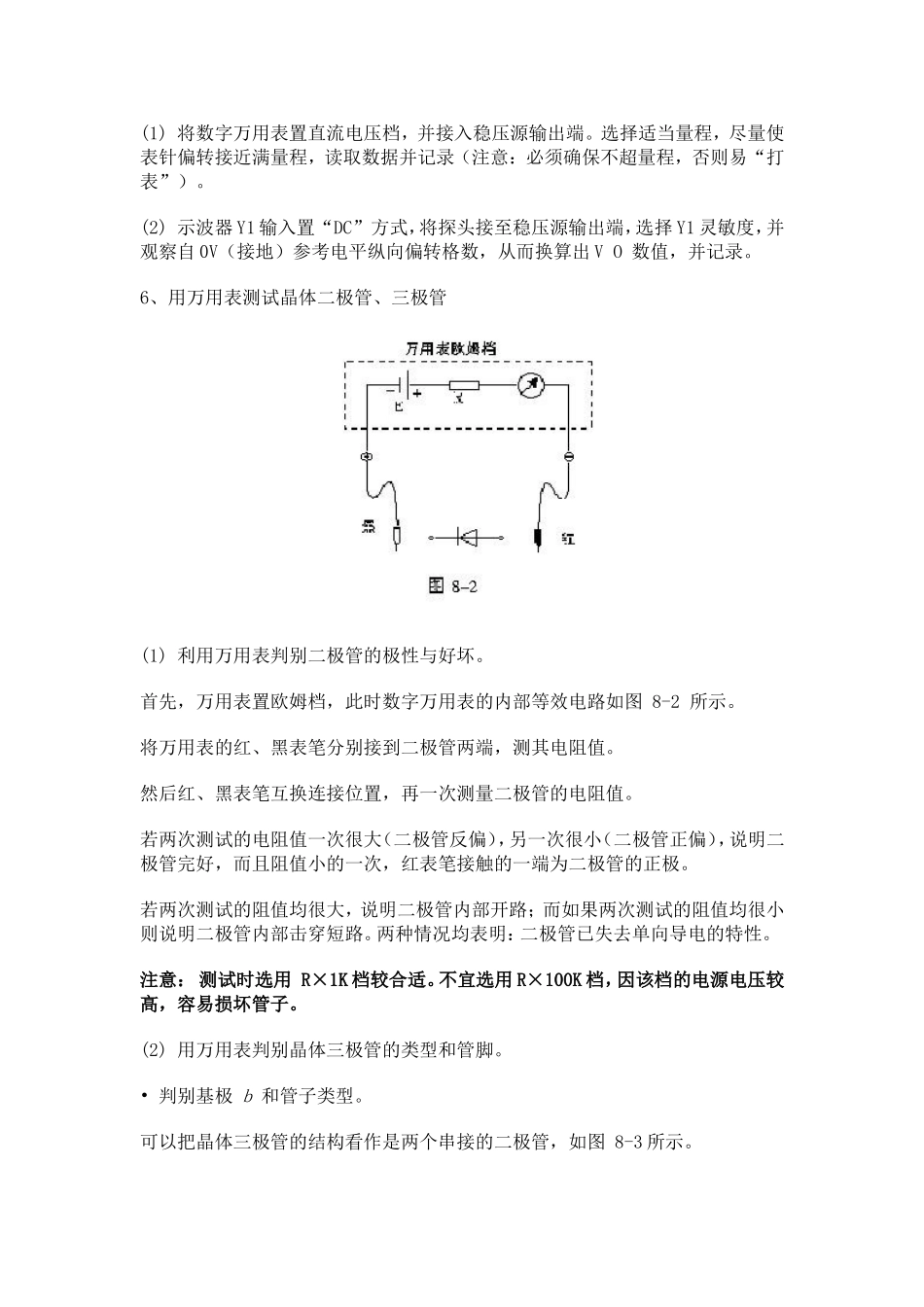

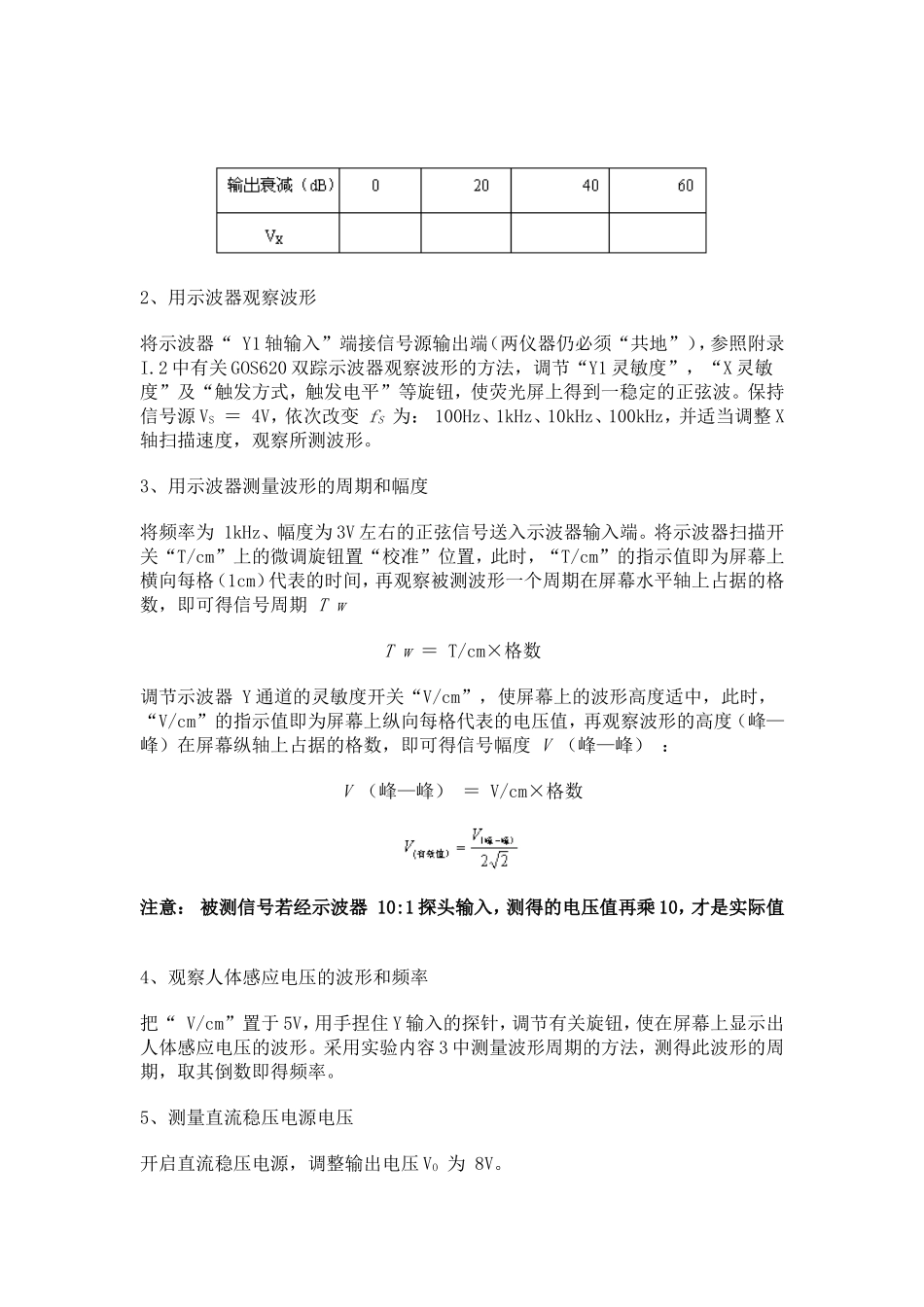

实验一、常用电子仪器仪表使用模拟电子技术实验中，常用的电子仪器仪表主要有双踪示波器、低频信号发生器低频交流毫伏表、直流稳压电源、万用表等。这些仪器仪表的主要用途以及与实验电路的联系如图所示。一、实验目的•初步了解常用电子仪器的功能与使用方法；掌握用示波器获取稳定波形并测量有关参数的方法。2、会用万用表测试晶体二极管、三极管；学习使用半导体特性图示仪测试晶体管的方法。二、实验仪器双踪示波器：GOS620；函数信号发生器：SG1651；交流毫伏表：SG2172；直流稳压电源：SS1792C；数字万用表：MS8222D半导体特性图示仪：XJ4810或XJ4820三、实验内容及步骤1、用交流毫伏表测量低频信号发生器输出的正弦信号电压：将低频信号发生器（或称信号源）的输出端接至交流毫伏表输入端（注意：两仪器必须“共地”）。将信号源波形选择置“正弦”，频率调为“1kHz”，输出衰减先置于“0dB”，调节“输出幅度”旋钮，使LED数字表头指示值VS为11V左右（峰—峰值）。然后，将毫伏表量程由最大档位100V逐级切换为10V档，观察该表读数，使读数为4V。依次按下信号源“输出衰减”至20dB、40dB、60dB,并相应调整毫伏表量程。分别记录毫伏表读数，结果填入下表：2、用示波器观察波形将示波器“Y1轴输入”端接信号源输出端（两仪器仍必须“共地”），参照附录I.2中有关GOS620双踪示波器观察波形的方法，调节“Y1灵敏度”，“X灵敏度”及“触发方式，触发电平”等旋钮，使荧光屏上得到一稳定的正弦波。保持信号源VS＝4V，依次改变fS为：100Hz、1kHz、10kHz、100kHz，并适当调整X轴扫描速度，观察所测波形。3、用示波器测量波形的周期和幅度将频率为1kHz、幅度为3V左右的正弦信号送入示波器输入端。将示波器扫描开关“T/cm”上的微调旋钮置“校准”位置，此时，“T/cm”的指示值即为屏幕上横向每格（1cm）代表的时间，再观察被测波形一个周期在屏幕水平轴上占据的格数，即可得信号周期TwTw＝T/cm×格数调节示波器Y通道的灵敏度开关“V/cm”，使屏幕上的波形高度适中，此时，“V/cm”的指示值即为屏幕上纵向每格代表的电压值，再观察波形的高度（峰—峰）在屏幕纵轴上占据的格数，即可得信号幅度V（峰—峰）：V（峰—峰）＝V/cm×格数注意：被测信号若经示波器10:1探头输入，测得的电压值再乘10，才是实际值4、观察人体感应电压的波形和频率把“V/cm”置于5V，用手捏住Y输入的探针，调节有关旋钮，使在屏幕上显示出人体感应电压的波形。采用实验内容3中测量波形周期的方法，测得此波形的周期，取其倒数即得频率。5、测量直流稳压电源电压开启直流稳压电源，调整输出电压VO为8V。(1)将数字万用表置直流电压档，并接入稳压源输出端。选择适当量程，尽量使表针偏转接近满量程，读取数据并记录（注意：必须确保不超量程，否则易“打表”）。(2)示波器Y1输入置“DC”方式，将探头接至稳压源输出端，选择Y1灵敏度，并观察自0V（接地）参考电平纵向偏转格数，从而换算出VO数值，并记录。6、用万用表测试晶体二极管、三极管(1)利用万用表判别二极管的极性与好坏。首先，万用表置欧姆档，此时数字万用表的内部等效电路如图8-2所示。将万用表的红、黑表笔分别接到二极管两端，测其电阻值。然后红、黑表笔互换连接位置，再一次测量二极管的电阻值。若两次测试的电阻值一次很大（二极管反偏），另一次很小（二极管正偏），说明二极管完好，而且阻值小的一次，红表笔接触的一端为二极管的正极。若两次测试的阻值均很大，说明二极管内部开路；而如果两次测试的阻值均很小则说明二极管内部击穿短路。两种情况均表明：二极管已失去单向导电的特性。注意：测试时选用R×1K档较合适。不宜选用R×100K档，因该档的电源电压较高，容易损坏管子。(2)用万用表判别晶体三极管的类型和管脚。•判别基极b和管子类型。可以把晶体三极管的结构看作是两个串接的二极管，如图8-3所示。由图可见，若分别测试bc、be、ce之间的正反向电阻，只有ce之间的正反向两个电阻值均很大（ce之间始终有一个反偏的PN结），由此即可确定c、e两个电极之外的基极b。然后将万用表黑表笔接b极，红表笔依次接另外两个电极，测得两个电阻值...
