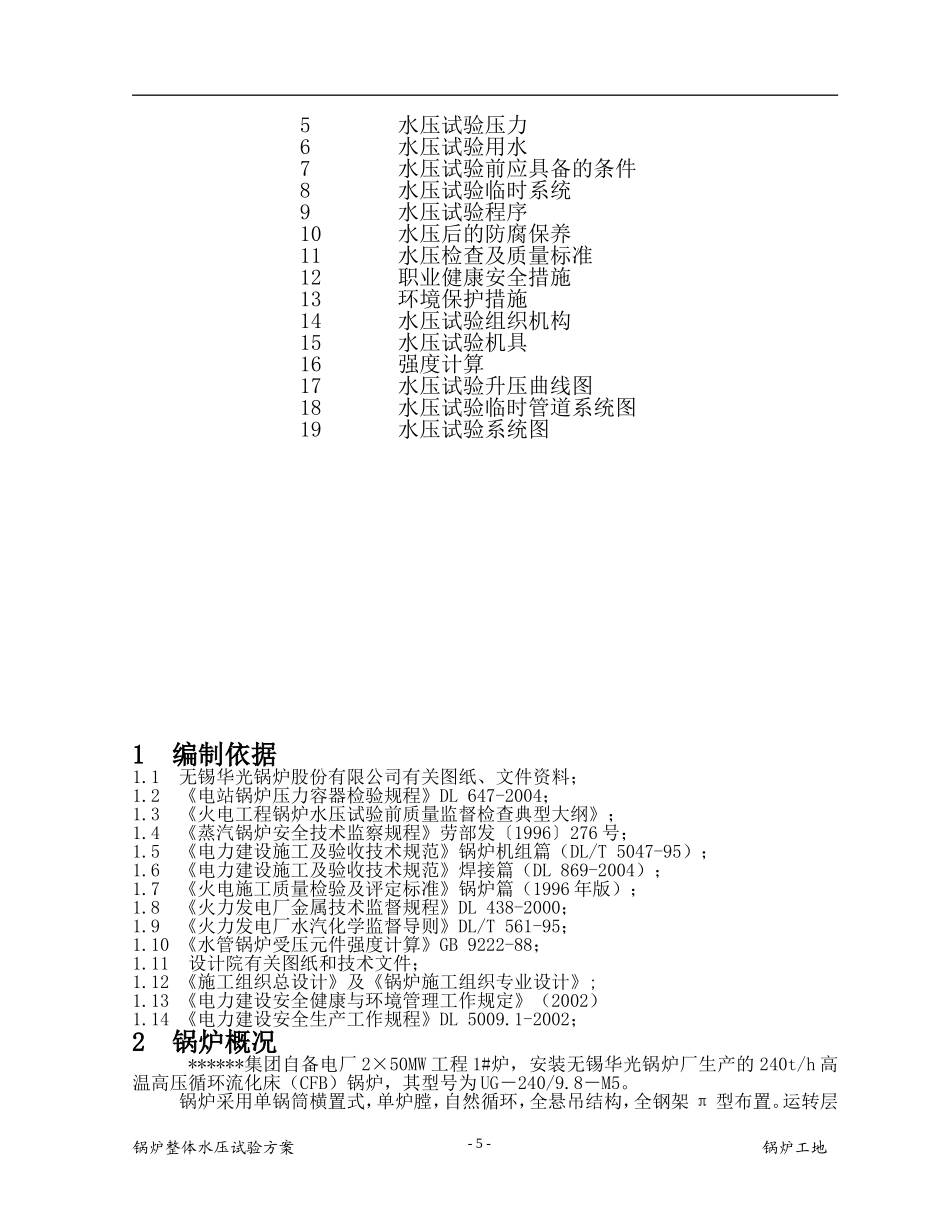

*****集团自备电厂2×50MW机组安装工程1#炉水压试验方案*****火电建设公司二0一0年十一月批准：质安科：施工科：审核：编制：目录1编制依据2锅炉概况3水压试验范围4水压试验目的锅炉整体水压试验方案锅炉工地-5-5水压试验压力6水压试验用水7水压试验前应具备的条件8水压试验临时系统9水压试验程序10水压后的防腐保养11水压检查及质量标准12职业健康安全措施13环境保护措施14水压试验组织机构15水压试验机具16强度计算17水压试验升压曲线图18水压试验临时管道系统图19水压试验系统图1编制依据1.1无锡华光锅炉股份有限公司有关图纸、文件资料；1.2《电站锅炉压力容器检验规程》DL647-2004；1.3《火电工程锅炉水压试验前质量监督检查典型大纲》；1.4《蒸汽锅炉安全技术监察规程》劳部发〔1996〕276号；1.5《电力建设施工及验收技术规范》锅炉机组篇（DL/T5047-95）；1.6《电力建设施工及验收技术规范》焊接篇（DL869-2004）；1.7《火电施工质量检验及评定标准》锅炉篇（1996年版）；1.8《火力发电厂金属技术监督规程》DL438-2000；1.9《火力发电厂水汽化学监督导则》DL/T561-95；1.10《水管锅炉受压元件强度计算》GB9222-88；1.11设计院有关图纸和技术文件；1.12《施工组织总设计》及《锅炉施工组织专业设计》;1.13《电力建设安全健康与环境管理工作规定》（2002）1.14《电力建设安全生产工作规程》DL5009.1-2002；2锅炉概况******集团自备电厂2×50MW工程1#炉，安装无锡华光锅炉厂生产的240t/h高温高压循环流化床（CFB）锅炉，其型号为UG－240/9.8－M5。锅炉采用单锅筒横置式，单炉膛，自然循环，全悬吊结构，全钢架π型布置。运转层锅炉整体水压试验方案锅炉工地-5-以上露天，运转层以下封闭。炉膛采用膜式水冷壁、锅炉中部是蜗壳式汽冷旋风分离器、尾部竖井烟道布置两级三组对流过热器，过热器下方布置三组膜式省煤器及一二次风各两组空气预热器的循环流化床锅炉。锅炉主要技术参数：锅炉额定蒸发量：240t/h锅炉最大连续蒸发量：260t/h锅炉额定蒸汽温度：540℃锅炉额定蒸汽压力：9.81MPa给水温度:215℃排烟温度:132℃过热器出口压力：9.81MPa过热器出口温度：540℃汽包工作压力:11.11MPa锅炉计算热效率:90.16%3水压试验范围自省煤器进口集箱临时水压试验堵板至高温过热器出口集箱电动闸阀的所有受热面部件，并包括以下部分锅炉范围内管道：3.1所有放空气管、疏放水、取样、加药、排污、对空排汽、反冲洗、减温水、临炉加热、水位计及热工表计等一次门；3.2省煤器再循环管、事故放水一次门。4水压试验目的水压试验是火电建设工程的一个重要节点。其目的是检查受压部件及其焊缝、法兰、阀门的严密性，同时检查受热面承压后是否产生破裂和残余变形。水压试验是对锅炉安装制造质量进行的整体检查。5水压试验压力根据《电力建设施工及验收技术规范》锅炉机组篇（DL/T5047-95）、《蒸汽锅炉安全技术监察规程》规定，水压试验时锅炉本体水压试验压力为汽包工作压力的1.25倍。故水压试验压力为1.25×11.11=13.9MPa6水压试验用水6.1水质要求本次水压试验化水车间不具备制水条件,因此由甲方提供合格的除盐水。6.2环境温度根据《电力建设施工及验收技术规范》锅炉机组篇（DL/T5047-95）和《蒸汽锅炉安全技术监察规程》规定，水压试验时环境温度一般应在5℃,目前环境温度可以满足要求6.3水压试验水容积根据锅炉厂提供的水压试验锅炉用水总容积而定,约为130m3。6.4水压用水按出现特殊情况考虑，需要用水量2.5×130＝325m3。7水压试验前应具备的条件7.1水压试验前应具备的现场条件7.1.1锅炉炉架施工结束，并经验收签证，柱底板二次灌浆混凝土强度已达设计值;7.1.2制造厂设备已按“制造标准”进行检查，发现的缺陷已消除，并有书面资料;7.1.3锅炉本体各受热面和承压部件安装结束（包括联箱内部检查清理、管子通球、管头封口、各部件找正和连接工作等）;7.1.4参加水压试验的管道和支吊架施工完毕。炉本体各种管道已接到一二次门（至少接至一次门），管道安装敷设已充分考虑到热膨胀补偿。水压试验截止点临时堵板安装完毕;7.1.5水压试验范围内所有焊口施焊结束，经外观检查、热处理及无损探伤（按规...
