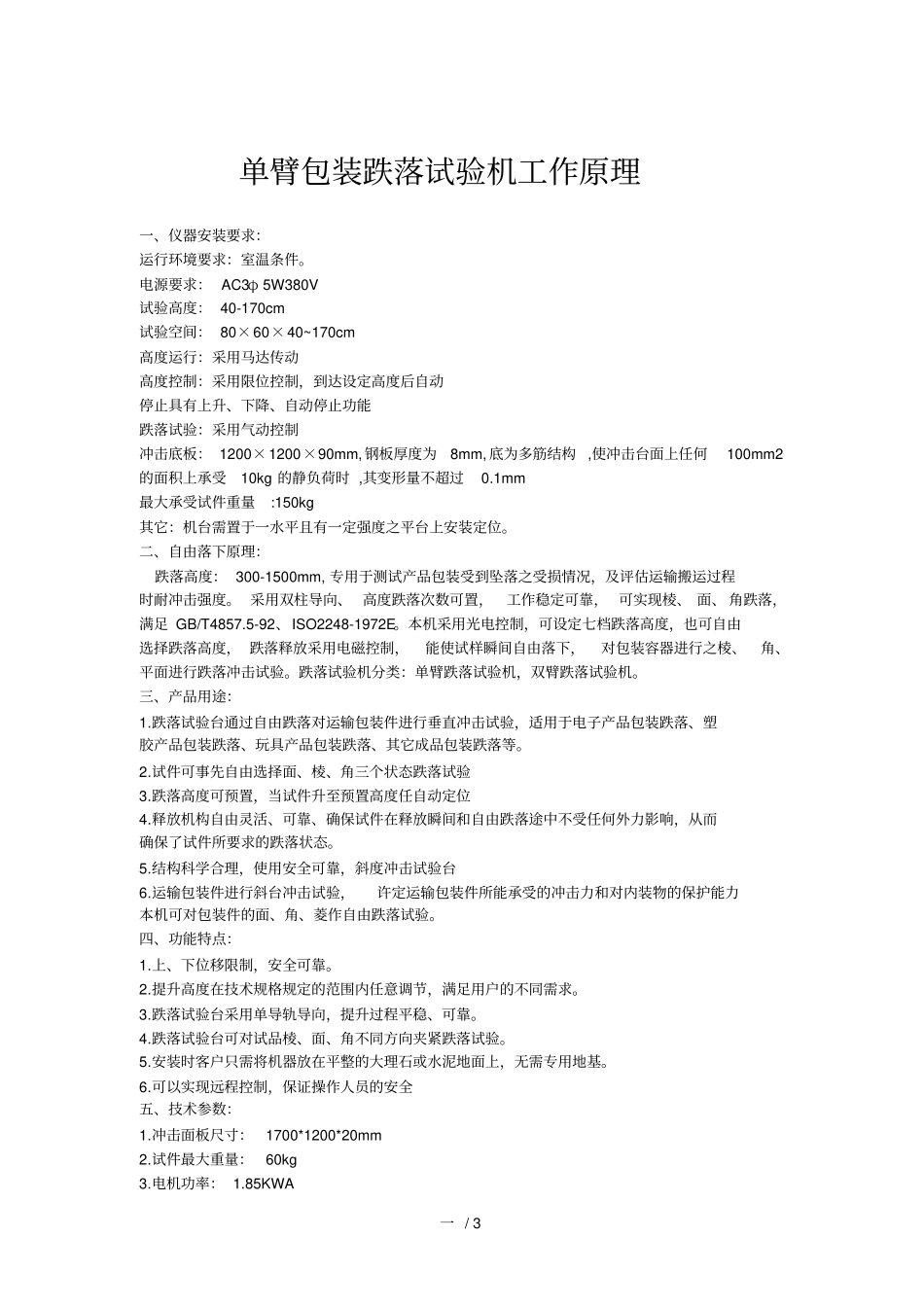

单臂包装跌落试验机基础工作原理_第1页
1/3

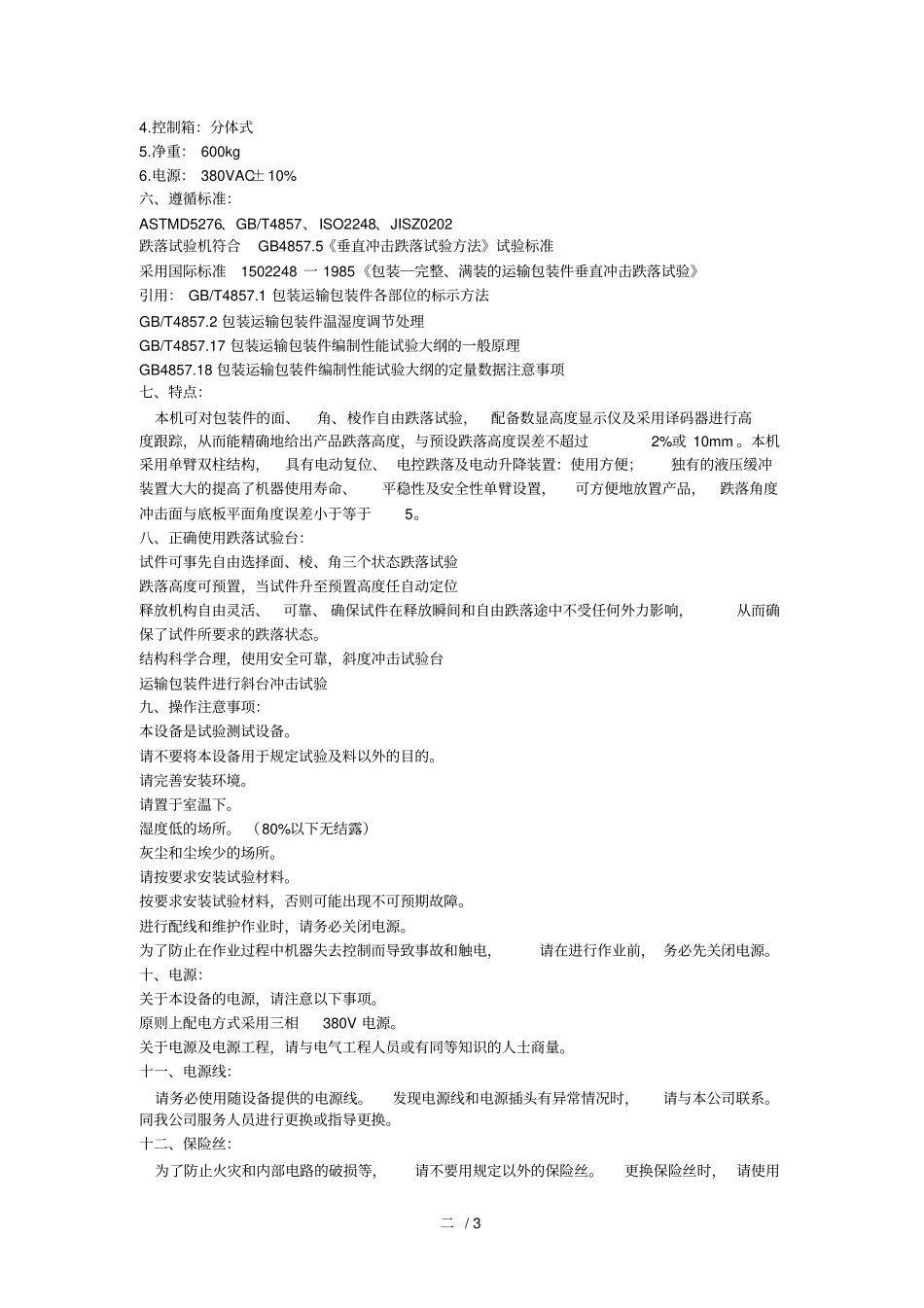

单臂包装跌落试验机基础工作原理_第2页
2/3

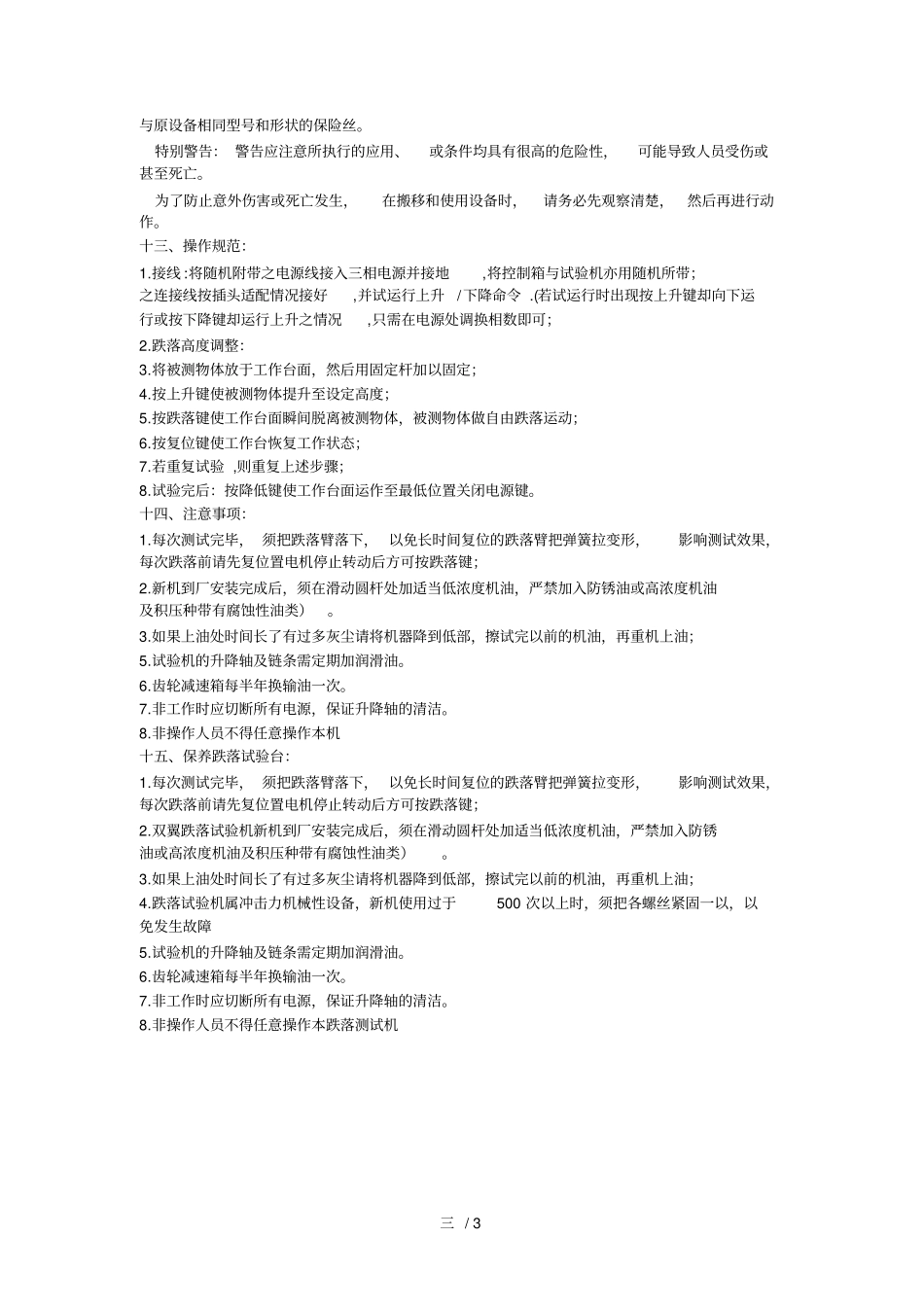

单臂包装跌落试验机基础工作原理_第3页
3/3
一/3单臂包装跌落试验机工作原理一、仪器安装要求:运行环境要求:室温条件。电源要求:AC3φ5W380V试验高度:40-170cm试验空间:80×60×40~170cm高度运行:采用马达传动高度控制:采用限位控制,到达设定高度后自动停止具有上升、下降、自动停止功能跌落试验:采用气动控制冲击底板:1200×1200×90mm,钢板厚度为8mm,底为多筋结构,使冲击台面上任何100mm2的面积上承受10kg的静负荷时,其变形量不超过0.1mm最大承受试件重量:150kg其它:机台需置于一水平且有一定强度之平台上安装定位。二、自由落下原理:跌落高度:300-1500mm,专用于测试产品包装受到坠落之受损情况,及评估运输搬运过程时耐冲击强度。采用双柱导向、高度跌落次数可置,工作稳定可靠,可实现棱、面、角跌落,满足GB/T4857.5-92、ISO2248-1972E。本机采用光电控制,可设定七档跌落高度,也可自由选择跌落高度,跌落释放采用电磁控制,能使试样瞬间自由落下,对包装容器进行之棱、角、平面进行跌落冲击试验。跌落试验机分类:单臂跌落试验机,双臂跌落试验机。三、产品用途:1.跌落试验台通过自由跌落对运输包装件进行垂直冲击试验,适用于电子产品包装跌落、塑胶产品包装跌落、玩具产品包装跌落、其它成品包装跌落等。2.试件可事先自由选择面、棱、角三个状态跌落试验3.跌落高度可预置,当试件升至预置高度任自动定位4.释放机构自由灵活、可靠、确保试件在释放瞬间和自由跌落途中不受任何外力影响,从而确保了试件所要求的跌落状态。5.结构科学合理,使用安全可靠,斜度冲击试验台6.运输包装件进行斜台冲击试验,许定运输包装件所能承受的冲击力和对内装物的保护能力本机可对包装件的面、角、菱作自由跌落试验。四、功能特点:1.上、下位移限制,安全可靠。2.提升高度在技术规格规定的范围内任意调节,满足用户的不同需求。3.跌落试验台采用单导轨导向,提升过程平稳、可靠。4.跌落试验台可对试品棱、面、角不同方向夹紧跌落试验。5.安装时客户只需将机器放在平整的大理石或水泥地面上,无需专用地基。6.可以实现远程控制,保证操作人员的安全五、技术参数:1.冲击面板尺寸:1700*1200*20mm2.试件最大重量:60kg3.电机功率:1.85KWA二/34.控制箱:分体式5.净重:600kg6.电源:380VAC±10%六、遵循标准:ASTMD5276、GB/T4857、ISO2248、JISZ0202跌落试验机符合GB4857.5《垂直冲击跌落试验方法》试验标准采用国际标准1502248一1985《包装―完整、满装的运输包装件垂直冲击跌落试验》引用:GB/T4857.1包装运输包装件各部位的标示方法GB/T4857.2包装运输包装件温湿度调节处理GB/T4857.17包装运输包装件编制性能试验大纲的一般原理GB4857.18包装运输包装件编制性能试验大纲的定量数据注意事项七、特点:本机可对包装件的面、角、棱作自由跌落试验,配备数显高度显示仪及采用译码器进行高度跟踪,从而能精确地给出产品跌落高度,与预设跌落高度误差不超过2%或10mm。本机采用单臂双柱结构,具有电动复位、电控跌落及电动升降装置:使用方便;独有的液压缓冲装置大大的提高了机器使用寿命、平稳性及安全性单臂设置,可方便地放置产品,跌落角度冲击面与底板平面角度误差小于等于5。八、正确使用跌落试验台:试件可事先自由选择面、棱、角三个状态跌落试验跌落高度可预置,当试件升至预置高度任自动定位释放机构自由灵活、可靠、确保试件在释放瞬间和自由跌落途中不受任何外力影响,从而确保了试件所要求的跌落状态。结构科学合理,使用安全可靠,斜度冲击试验台运输包装件进行斜台冲击试验九、操作注意事项:本设备是试验测试设备。请不要将本设备用于规定试验及料以外的目的。请完善安装环境。请置于室温下。湿度低的场所。(80%以下无结露)灰尘和尘埃少的场所。请按要求安装试验材料。按要求安装试验材料,否则可能出现不可预期故障。进行配线和维护作业时,请务必关闭电源。为了防止在作业过程中机器失去控制而导致事故和触电,请在进行作业前,务必先关闭电源。十、电源:关于本设备的电源,请注意以下事项。原则上配电方式采用三相380V电源。关于电源及电源工程,请与电气工程人员或有同等知识的人士商量。十一、电源...
