土工试验作业指导书VIP免费

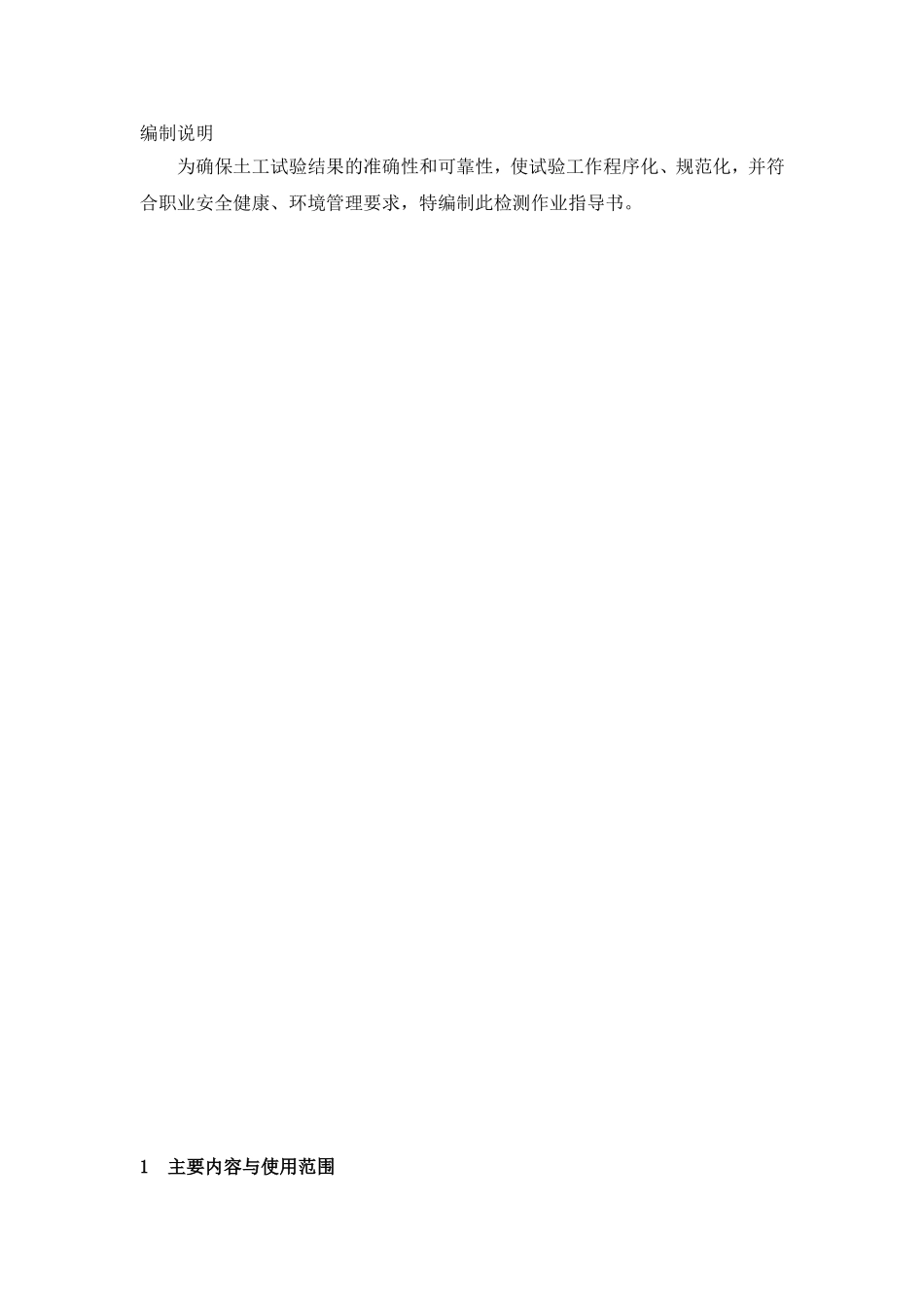

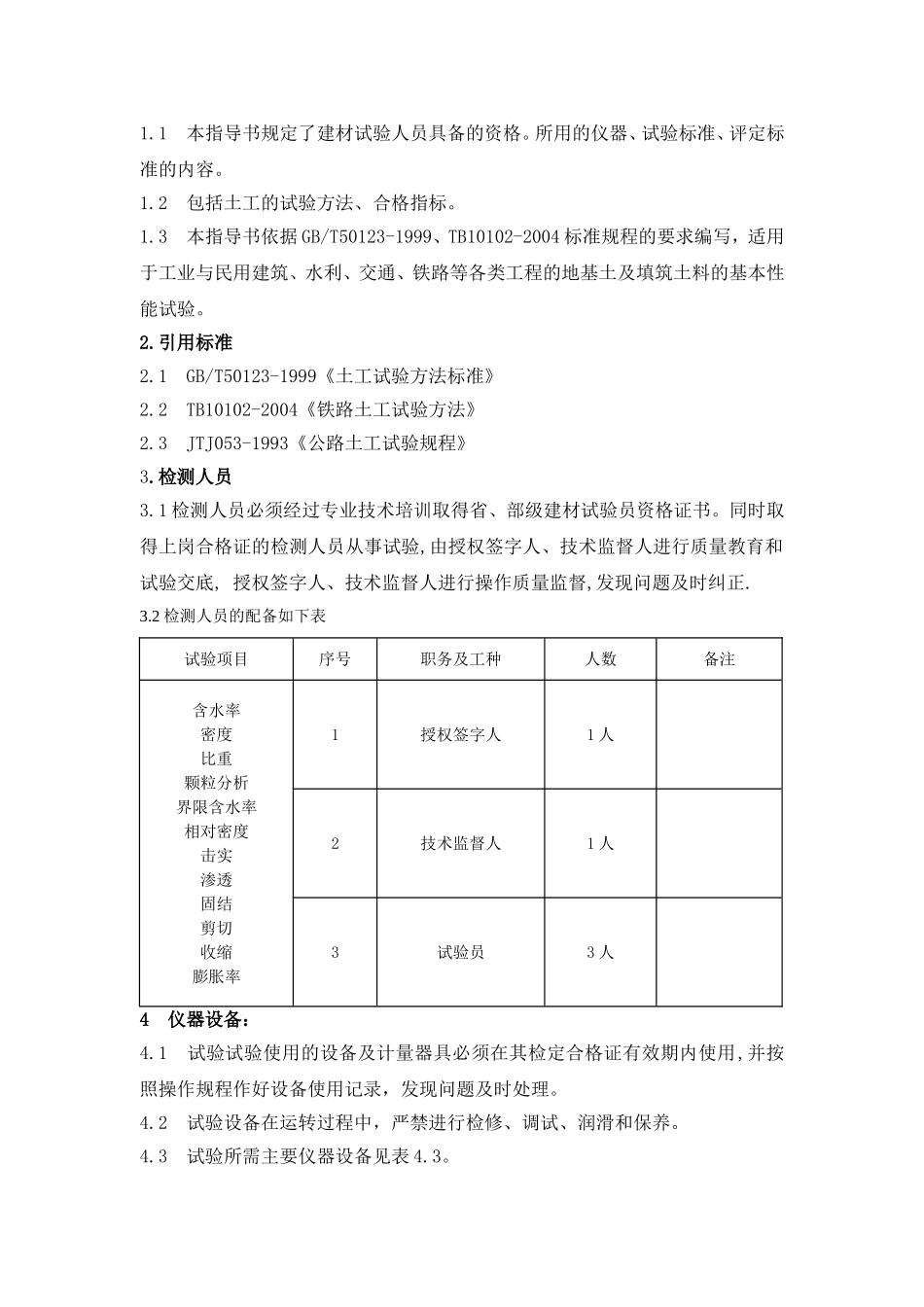

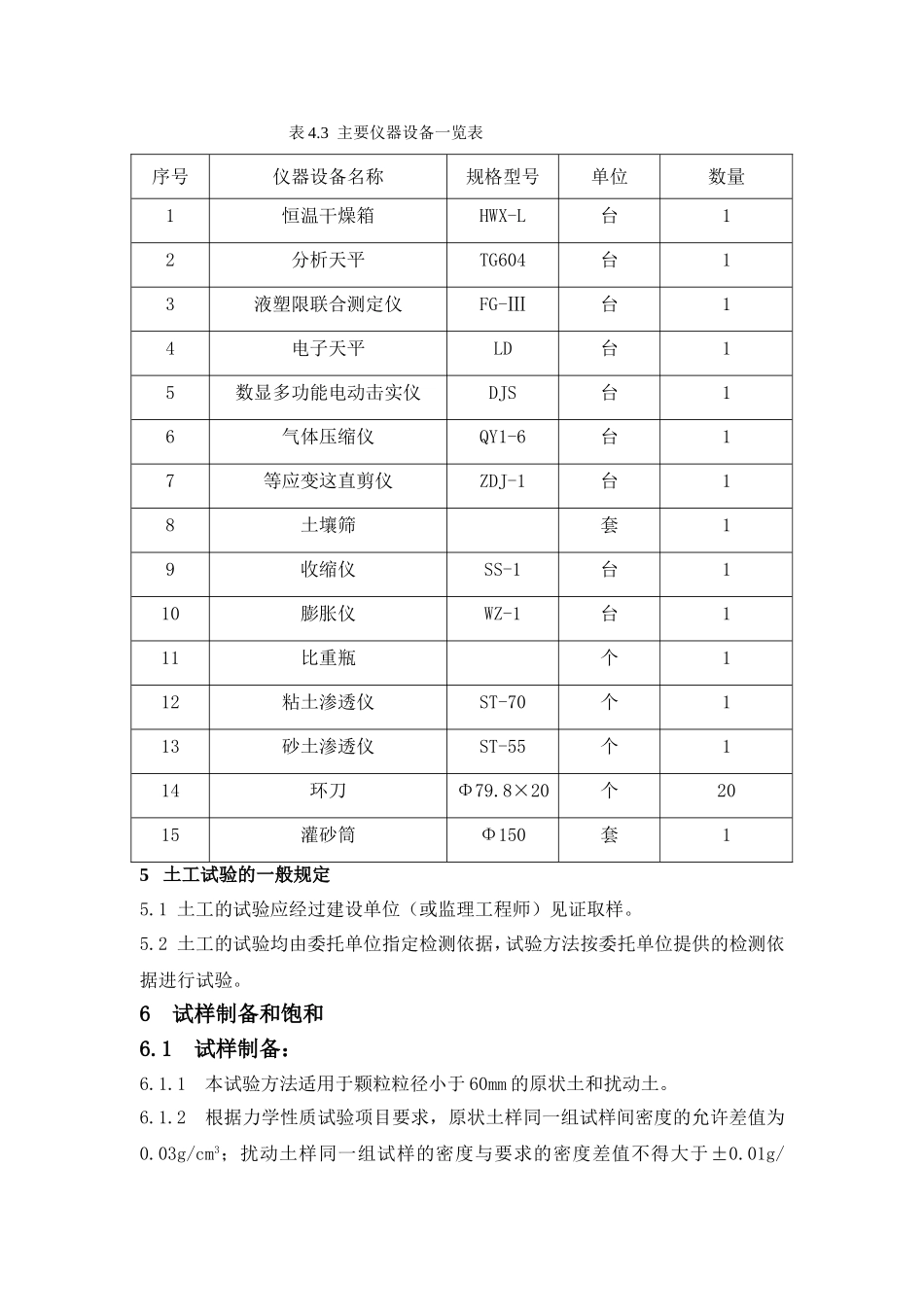

编制说明为确保土工试验结果的准确性和可靠性，使试验工作程序化、规范化，并符合职业安全健康、环境管理要求，特编制此检测作业指导书。1主要内容与使用范围1.1本指导书规定了建材试验人员具备的资格。所用的仪器、试验标准、评定标准的内容。1.2包括土工的试验方法、合格指标。1.3本指导书依据GB/T50123-1999、TB10102-2004标准规程的要求编写，适用于工业与民用建筑、水利、交通、铁路等各类工程的地基土及填筑土料的基本性能试验。2.引用标准2.1GB/T50123-1999《土工试验方法标准》2.2TB10102-2004《铁路土工试验方法》2.3JTJ053-1993《公路土工试验规程》3.检测人员3.1检测人员必须经过专业技术培训取得省、部级建材试验员资格证书。同时取得上岗合格证的检测人员从事试验,由授权签字人、技术监督人进行质量教育和试验交底,授权签字人、技术监督人进行操作质量监督,发现问题及时纠正.3.2检测人员的配备如下表试验项目序号职务及工种人数备注含水率密度比重颗粒分析界限含水率相对密度击实渗透固结剪切收缩膨胀率1授权签字人1人2技术监督人1人3试验员3人4仪器设备：4.1试验试验使用的设备及计量器具必须在其检定合格证有效期内使用,并按照操作规程作好设备使用记录，发现问题及时处理。4.2试验设备在运转过程中，严禁进行检修、调试、润滑和保养。4.3试验所需主要仪器设备见表4.3。表4.3主要仪器设备一览表序号仪器设备名称规格型号单位数量1恒温干燥箱HWX-L台12分析天平TG604台13液塑限联合测定仪FG-Ⅲ台14电子天平LD台15数显多功能电动击实仪DJS台16气体压缩仪QY1-6台17等应变这直剪仪ZDJ-1台18土壤筛套19收缩仪SS-1台110膨胀仪WZ-1台111比重瓶个112粘土渗透仪ST-70个113砂土渗透仪ST-55个114环刀Φ79.8×20个2015灌砂筒Φ150套15土工试验的一般规定5.1土工的试验应经过建设单位（或监理工程师）见证取样。5.2土工的试验均由委托单位指定检测依据，试验方法按委托单位提供的检测依据进行试验。6试样制备和饱和6.1试样制备：6.1.1本试验方法适用于颗粒粒径小于60mm的原状土和扰动土。6.1.2根据力学性质试验项目要求，原状土样同一组试样间密度的允许差值为0.03g/cm3；扰动土样同一组试样的密度与要求的密度差值不得大于±0.01g/cm3，一组试样的含水率与要求的含水率之差不得大于±1%。6.1.3试样制备所需的主要仪器设备，应符合下列规定：1细筛：孔径0.5mm、2mm。2洗筛：孔径0.075mm。3台秤和天平：称量10kg，最小分值5g；称量5000g，最小分度值1g；称量1000g，最小分度值0.5g；称量500g，最小分值0.1g；称量200g，最小分值0.01g。4环刀：不锈钢材料制成，内径61.8mm和79.8mm，高20mm；内径61.8mm，高40mm。5击实器、压样器6抽气设备：应附真空表和真空缸。7其他：包括切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。6.1.4原状土试样制备，应按下列步骤进行：1将土样筒按标明的上下方向放置，剥去腊封和胶带，开启土样筒取出土样。检查土样结构，当确定土样已受扰动或取土质量不符合规定时，不应制备力学性质试验的试样。2根据试验要求用环刀切取土样时，应在环刀内壁涂一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀两端土样，擦净环刀外壁称环刀和土的总质量。3从余土中取代表性试样测定含水率。比重、颗粒分析、界限含水率等项试验的取样，应按第6.1.5条2款步骤的规定进行。4切削试样时，应对土样的层次、气味、颜色、夹杂物、裂缝和均匀性进行描述，对低塑性和高灵敏度的软土，制样时不得扰动。6.1.5扰动土试样的备样，应按下列步骤进行：1土样从筒或包装袋中取出，对土样的颜色、气味、夹杂物和土类及均匀程度进行描述，并将土样切成碎块，拌和均匀，取代表性土样测定含水率。2对均匀和含有机质的土样，宜采用天然含水率状态下代表性土样，供颗粒分析、界限含水率试验。对非均质土应根据试验项目取足够数量的土样，置于通风处凉干至可碾散为止。对砂土和进行比重试验的土样宜在105～110℃温度下烘干，对有机质含量超过5%的土、含石膏和硫酸盐的土，应在65～70℃温度...
