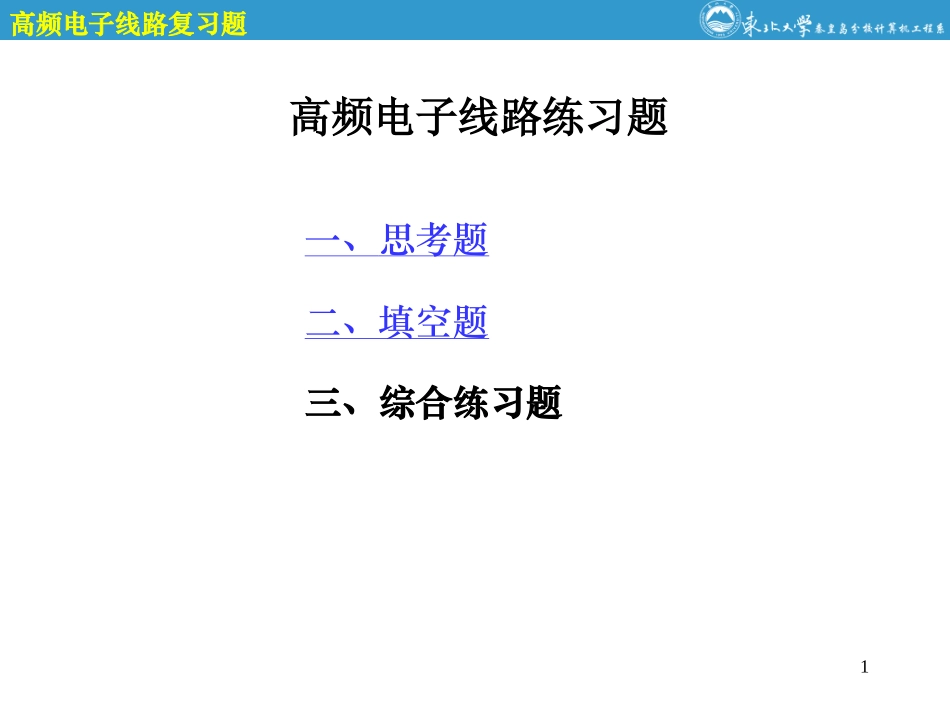

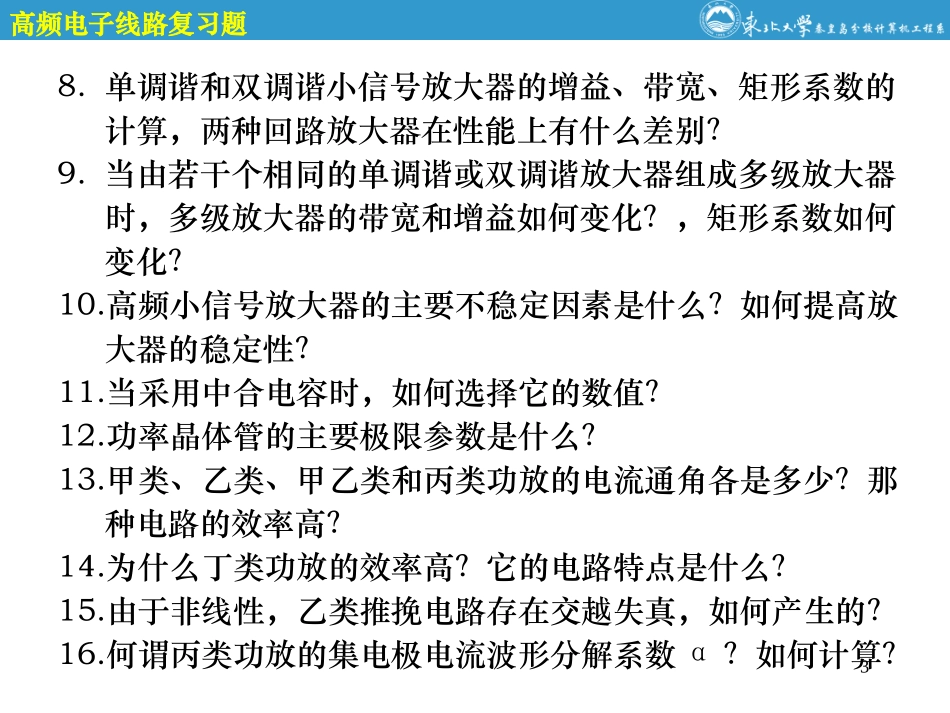

1高频电子线路复习题高频电子线路练习题一、思考题二、填空题三、综合练习题2高频电子线路复习题一、思考题1.RLC串联和LC并联谐振电路的谐振阻抗、品质因数、谐振特性、矩形系数和频带宽度是如何计算的？何谓广义失谐量？2.当一个大电容作为滤波电容时，没什么还要再并联上一个小电容？3.偶合电路的谐振特性？如何计算频带宽度和品质因数以及矩形系数？4.何谓接入系数？部分接入时的阻抗、电压、电流的等效。5.如何进行串联和并联电路的等效阻抗变换？6.负载和电源内阻对谐振电路的Q值有什么影响？7.请画出晶体管高频小信号的高频h-π和Y参数等效电路，并说明结电容和结电阻对性能有何影响？3高频电子线路复习题8.单调谐和双调谐小信号放大器的增益、带宽、矩形系数的计算，两种回路放大器在性能上有什么差别？9.当由若干个相同的单调谐或双调谐放大器组成多级放大器时，多级放大器的带宽和增益如何变化？，矩形系数如何变化？10.高频小信号放大器的主要不稳定因素是什么？如何提高放大器的稳定性？11.当采用中合电容时，如何选择它的数值？12.功率晶体管的主要极限参数是什么？13.甲类、乙类、甲乙类和丙类功放的电流通角各是多少？那种电路的效率高？14.为什么丁类功放的效率高？它的电路特点是什么？15.由于非线性，乙类推挽电路存在交越失真，如何产生的？16.何谓丙类功放的集电极电流波形分解系数α？如何计算？4高频电子线路复习题17.功放的直流功率、集电极耗散PC、效率ηC和输出功率是如何定义和计算的，他们的关系如何？18.在集电极调幅和基极调幅时，丙类功放应分别工作在什么状态？19.为什么丙类功放不能用电阻作为负载？20.如何计算丙类功放的输出功率、效率、和电源功率和集电极耗散功率？什么是电源利用率？21.通常对滤波匹配网路的要求是什么？有那几种常用形式？22.通常丙类功放有那几中直流馈电形式？23.何谓过压、欠压和临界状态？电源电压，激励电压、谐振负载、和偏置电压对丙类放大器的工作状态有什么影响影响？5高频电子线路复习题24.什么是传输变压器？如何利用它构成平衡-不平衡转换器、1：4变换器和功率合成与分配网路？在合成与分配电路中各端的阻抗应如何选择？25.反馈振荡器的平衡、起振和稳定条件是什么？26.晶体管三点式振荡器的基本组成原则是什么？如何计算振荡器的环路增益和振荡频率？27.如何提高振荡器的频率稳定性？28.克拉波、米勒、西勒、皮尔斯振荡器的特点是什么？29.石英晶体的等效电路？如何利用它构成高稳定性的振荡器？30.一般如何分析非线性电路？什么是线性时变电路？31.何谓频谱的线性搬移？6高频电子线路复习题32.何谓调幅、调频和调相？有那几种调幅形式？AM信号的功率关系是什么？33.什么是调幅深度？他对边带功率有什么影响？34.请正确写出AM、DSB信号的表达式和频谱，35.单音调幅时，AM、DSB、SSB信号的带宽为多少？36.AM和DSB信号的包络与调制信号有什么联系？37.请正确写出FM和PM信号的表达式。38.什么是调相和调频指数？在单音调制时，FM和PM信号的带宽是多少？最大频偏和调制指数是多少？39.AM和DSB信号的解调应分别采用何种检波电路？在解调DSB、SSB信号时，副载波的稳定性将会产生什么不利影响？7高频电子线路复习题40.二极管包络检波器的两种主要失真是什么？当增大负载电阻时，可能会产生什么失真？41.混频跨导是如何定义的？如何计算？42.混频器的主要干扰是什么？它们是如何产生的？在电路设计中应采取什么措施减少这些干扰的影响？43.噪音系数是如何定义的？44.何谓白噪音和有色噪音？白噪音的功率谱密度有什么特点？45.一个晶体管的主要噪音源是什么？46.写出电阻热噪音和散粒噪音的功率谱密度和方均值。8高频电子线路复习题47.什么是噪音的等效带宽和等效温度？如何计算一个四端网路的输出端的噪音电压和噪音系数？48.噪音系数如何影响接收机的接收灵敏度？49.如何计算多级放大器的噪音系数？在多级放大器中，应尽量减少那一级的噪音系数？9高频电子线路复习题二、填空题1、电阻热噪音的功率谱密度为4KTR，散粒噪音的功率谱密度为2I0q2、什么是噪音系数？：输入信噪比与输出信噪比的比值3、电阻的热噪音随电阻值...
