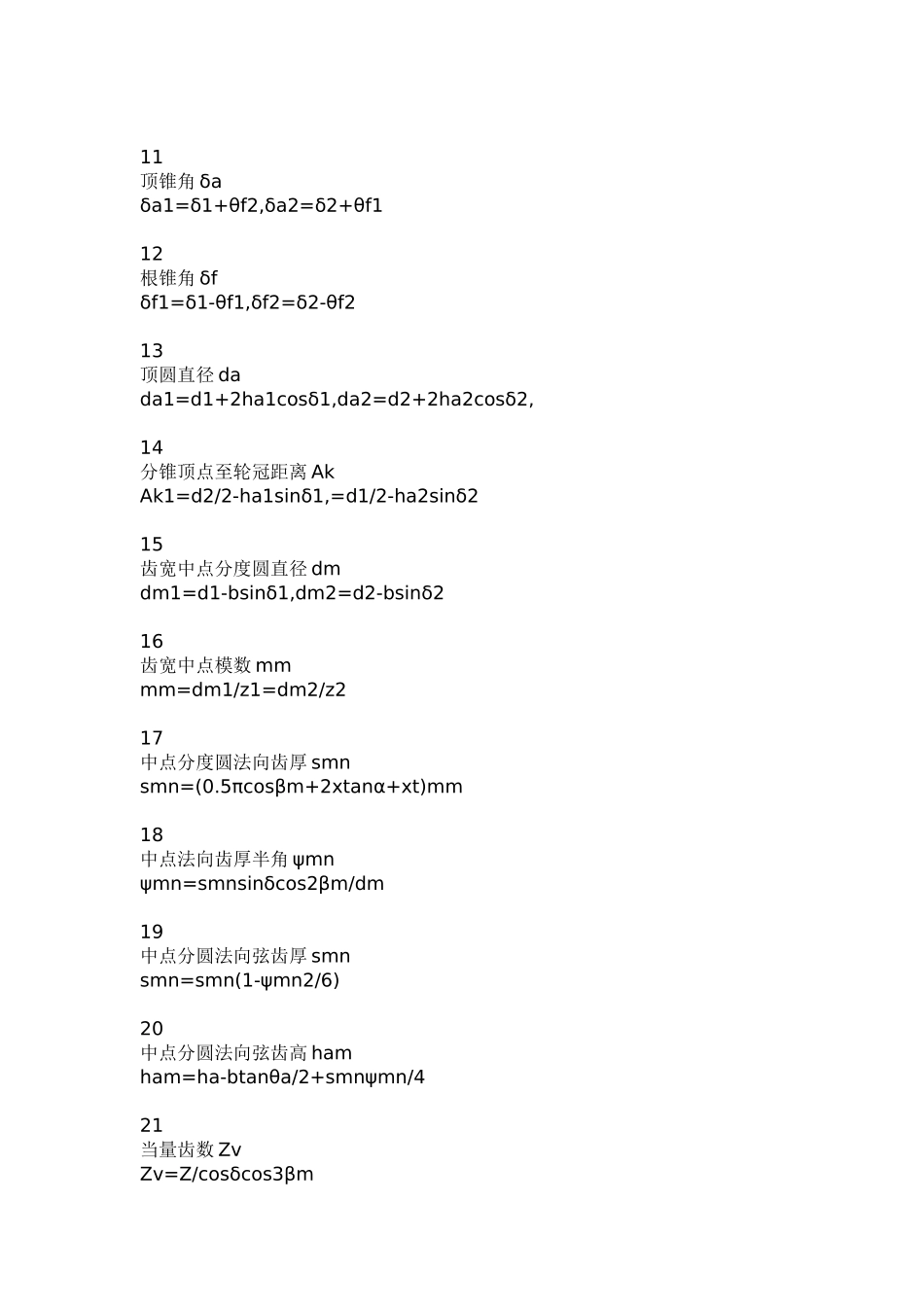

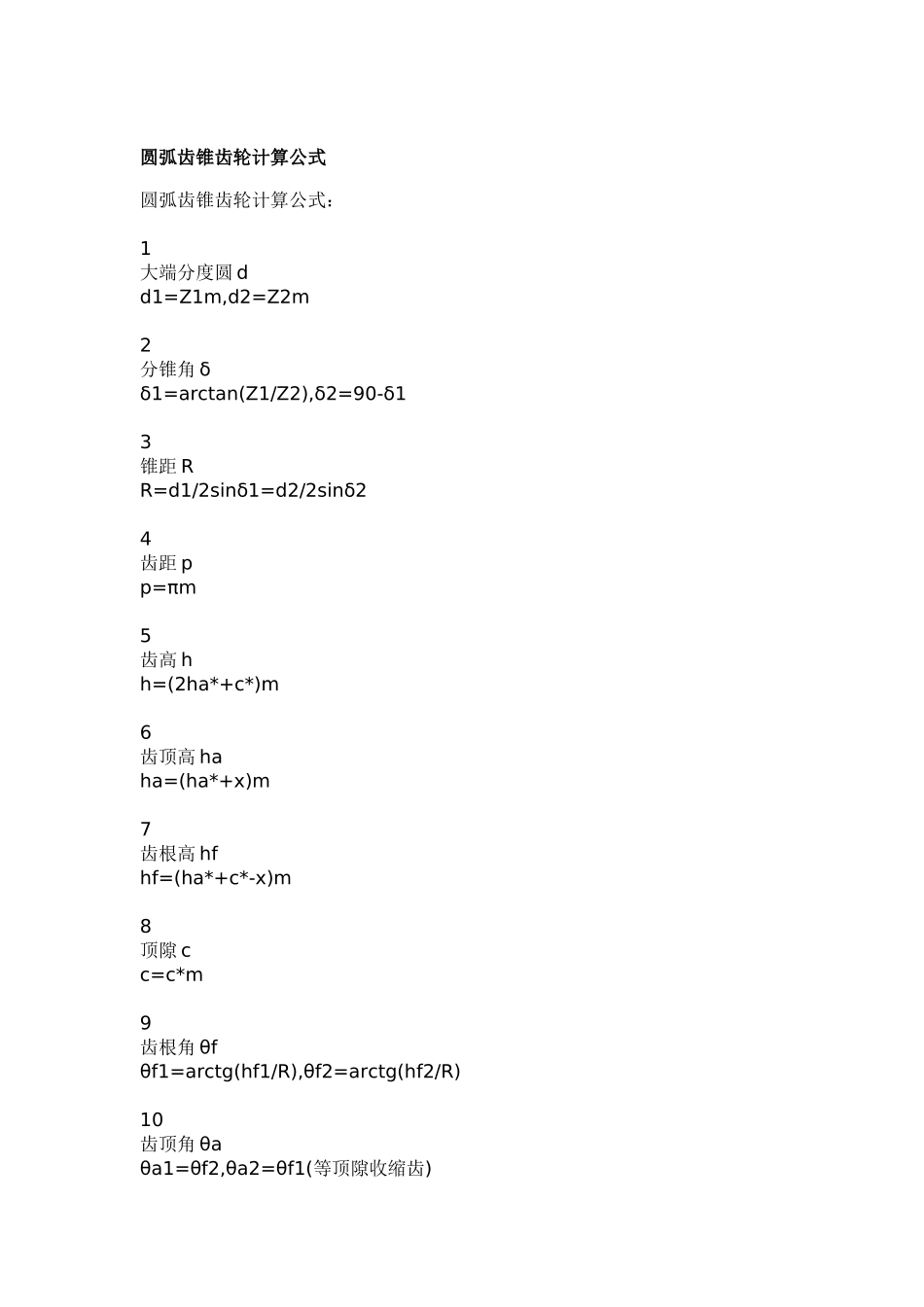

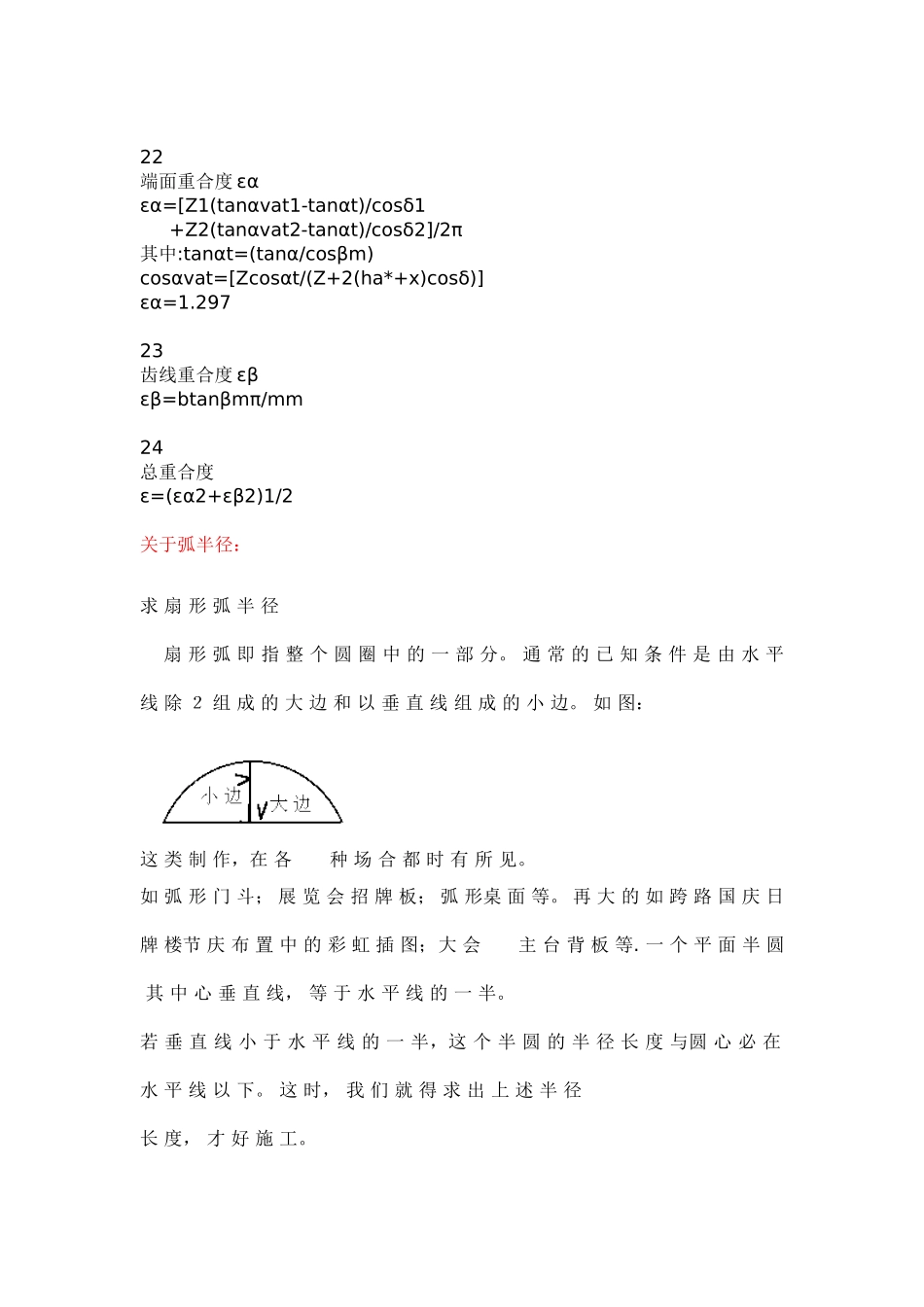

圆弧齿锥齿轮计算公式圆弧齿锥齿轮计算公式：1大端分度圆dd1=Z1m,d2=Z2m2分锥角δδ1=arctan(Z1/Z2),δ2=90-δ13锥距RR=d1/2sinδ1=d2/2sinδ24齿距pp=πm5齿高hh=(2ha*+c*)m6齿顶高haha=(ha*+x)m7齿根高hfhf=(ha*+c*-x)m8顶隙cc=c*m9齿根角θfθf1=arctg(hf1/R),θf2=arctg(hf2/R)10齿顶角θaθa1=θf2,θa2=θf1(等顶隙收缩齿)11顶锥角δaδa1=δ1+θf2,δa2=δ2+θf112根锥角δfδf1=δ1-θf1,δf2=δ2-θf213顶圆直径dada1=d1+2ha1cosδ1,da2=d2+2ha2cosδ2,14分锥顶点至轮冠距离AkAk1=d2/2-ha1sinδ1,=d1/2-ha2sinδ215齿宽中点分度圆直径dmdm1=d1-bsinδ1,dm2=d2-bsinδ216齿宽中点模数mmmm=dm1/z1=dm2/z217中点分度圆法向齿厚smnsmn=(0.5πcosβm+2xtanα+xt)mm18中点法向齿厚半角ψmnψmn=smnsinδcos2βm/dm19中点分圆法向弦齿厚smnsmn=smn(1-ψmn2/6)20中点分圆法向弦齿高hamham=ha-btanθa/2+smnψmn/421当量齿数ZvZv=Z/cosδcos3βm22端面重合度εαεα=[Z1(tanαvat1-tanαt)/cosδ1+Z2(tanαvat2-tanαt)/cosδ2]/2π其中:tanαt=(tanα/cosβm)cosαvat=[Zcosαt/(Z+2(ha*+x)cosδ)]εα=1.29723齿线重合度εβεβ=btanβmπ/mm24总重合度ε=(εα2+εβ2)1/2关于弧半径：求扇形弧半径扇形弧即指整个圆圈中的一部分。通常的已知条件是由水平线除２组成的大边和以垂直线组成的小边。如图：这类制作，在各种场合都时有所见。如弧形门斗；展览会招牌板；弧形桌面等。再大的如跨路国庆日牌楼节庆布置中的彩虹插图；大会主台背板等.一个平面半圆其中心垂直线，等于水平线的一半。若垂直线小于水平线的一半，这个半圆的半径长度与圆心必在水平线以下。这时，我们就得求出上述半径长度，才好施工。这里介绍的，是通过简易的数学计算方法，能快速，准确地求出所要的半径长度。求半径公式：半径长度＝（大边自乘÷小＋小）÷2例：有一招牌板如图：其水平长度为3000mm，垂直长度为500mm.因为大边＝水平总长÷2，所以大边＝3000÷2＝1500我们把数字代入：半径＝（1500x1500÷500＋500）÷2＝5000÷2＝2500即为半径的值初用科学计算机的工友，可能在自乘时，把1500按两次其实是可以省却的，即按1500后，按x=，答案也是一样。现在我把这题的按键次序排列如下：〖１５００ｘ＝÷５００＋５００＝÷２＝〗半径求出后，具体施工如下：1。铺一片要施工的三合板，取水平长度为3000，垂直约900，如图：2.从中点c画一直线，长度为2500到r点即为半径位。或以ab点为中心，以半径为长度，划线交叉于r点，也可作为半径位.3.用一细板条，取2500位固定于r点然后沿ab点划弧，即为所要弧形。再举一例：某公司在酒店开常年分销商大会，舞台上设一背板，如图：其水平线为6000，垂直线为2200，试求其半径。半径长度＝（大边自乘÷小＋小）÷2先求大边长＝水平线÷2＝6000÷2＝3000代入式里即：半径长度＝（3000自乘÷2200＋2200）÷2＝6291÷2＝3145mm，即它的半径长度。而圆心位置等于3145－2200，＝945即在水平中点以下945mm.以下是运算科学计算机时的按键次序：〖3000x=÷2200+2200÷2〗＝3145。
