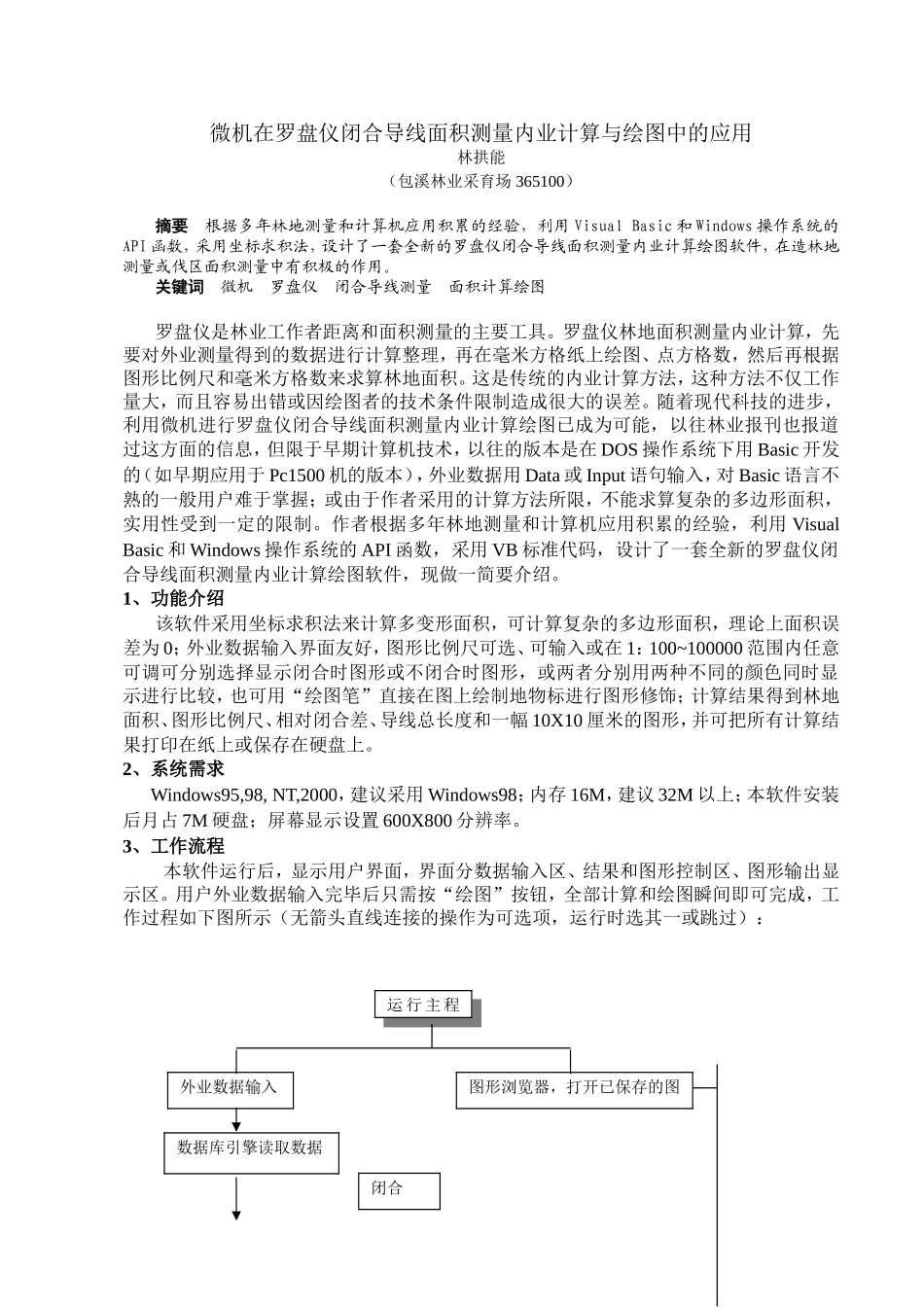

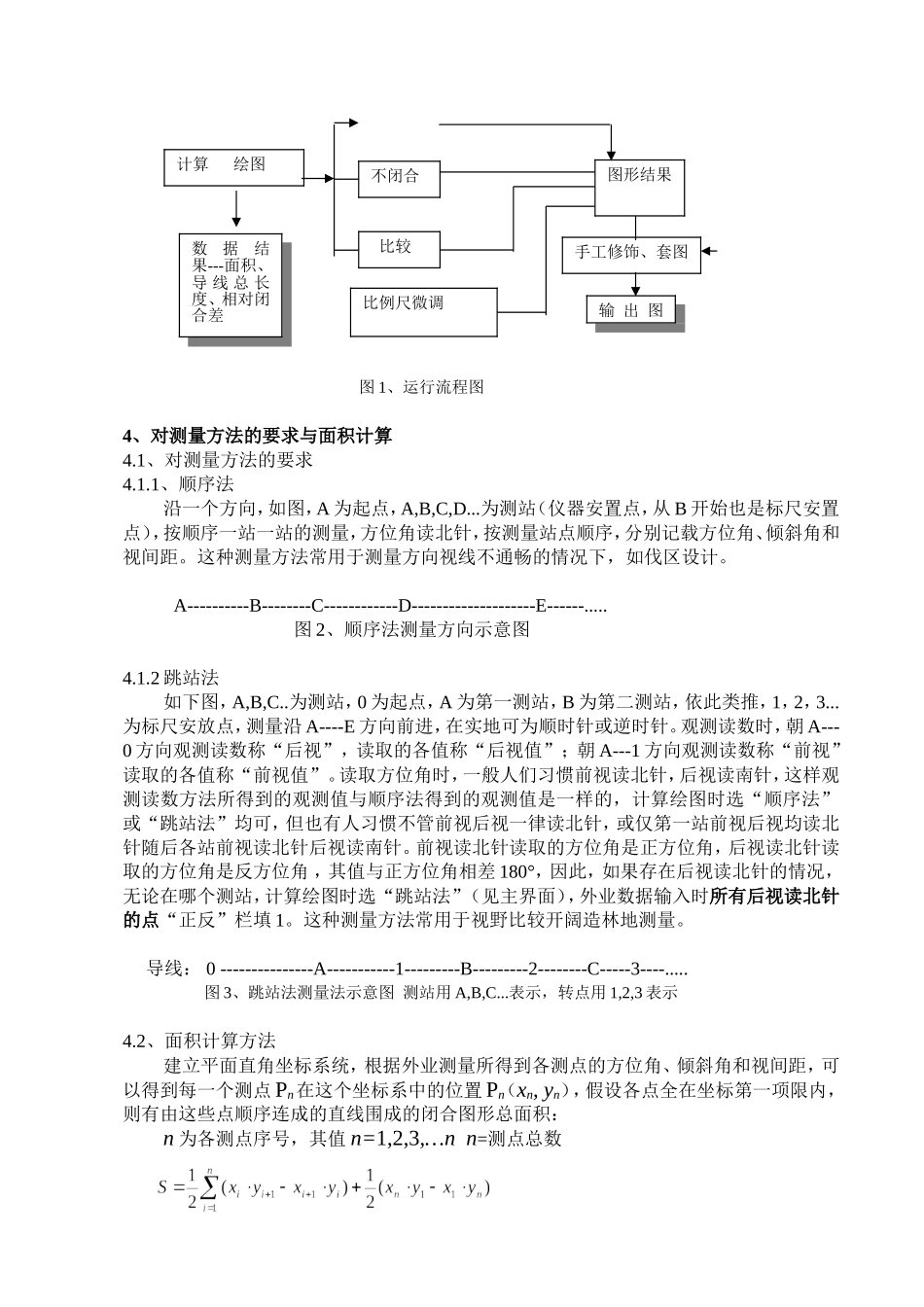

微机在罗盘仪闭合导线面积测量内业计算与绘图中的应用林拱能（包溪林业采育场365100）摘要根据多年林地测量和计算机应用积累的经验，利用VisualBasic和Windows操作系统的API函数，采用坐标求积法，设计了一套全新的罗盘仪闭合导线面积测量内业计算绘图软件，在造林地测量或伐区面积测量中有积极的作用。关键词微机罗盘仪闭合导线测量面积计算绘图罗盘仪是林业工作者距离和面积测量的主要工具。罗盘仪林地面积测量内业计算，先要对外业测量得到的数据进行计算整理，再在毫米方格纸上绘图、点方格数，然后再根据图形比例尺和毫米方格数来求算林地面积。这是传统的内业计算方法，这种方法不仅工作量大，而且容易出错或因绘图者的技术条件限制造成很大的误差。随着现代科技的进步，利用微机进行罗盘仪闭合导线面积测量内业计算绘图已成为可能，以往林业报刊也报道过这方面的信息，但限于早期计算机技术，以往的版本是在DOS操作系统下用Basic开发的（如早期应用于Pc1500机的版本），外业数据用Data或Input语句输入，对Basic语言不熟的一般用户难于掌握；或由于作者采用的计算方法所限，不能求算复杂的多边形面积，实用性受到一定的限制。作者根据多年林地测量和计算机应用积累的经验，利用VisualBasic和Windows操作系统的API函数，采用VB标准代码，设计了一套全新的罗盘仪闭合导线面积测量内业计算绘图软件，现做一简要介绍。1、功能介绍该软件采用坐标求积法来计算多变形面积，可计算复杂的多边形面积，理论上面积误差为0；外业数据输入界面友好，图形比例尺可选、可输入或在1：100~100000范围内任意可调可分别选择显示闭合时图形或不闭合时图形，或两者分别用两种不同的颜色同时显示进行比较，也可用“绘图笔”直接在图上绘制地物标进行图形修饰；计算结果得到林地面积、图形比例尺、相对闭合差、导线总长度和一幅10X10厘米的图形，并可把所有计算结果打印在纸上或保存在硬盘上。2、系统需求Windows95,98,NT,2000，建议采用Windows98；内存16M，建议32M以上；本软件安装后月占7M硬盘；屏幕显示设置600X800分辨率。3、工作流程本软件运行后，显示用户界面，界面分数据输入区、结果和图形控制区、图形输出显示区。用户外业数据输入完毕后只需按“绘图”按钮，全部计算和绘图瞬间即可完成，工作过程如下图所示（无箭头直线连接的操作为可选项，运行时选其一或跳过）：外业数据输入数据库引擎读取数据运行主程闭合图形浏览器，打开已保存的图图1、运行流程图4、对测量方法的要求与面积计算4.1、对测量方法的要求4.1.1、顺序法沿一个方向，如图，A为起点，A,B,C,D...为测站（仪器安置点，从B开始也是标尺安置点），按顺序一站一站的测量，方位角读北针，按测量站点顺序，分别记载方位角、倾斜角和视间距。这种测量方法常用于测量方向视线不通畅的情况下，如伐区设计。A----------B--------C------------D--------------------E------.....图2、顺序法测量方向示意图4.1.2跳站法如下图，A,B,C..为测站，0为起点，A为第一测站，B为第二测站，依此类推，1，2，3...为标尺安放点，测量沿A----E方向前进，在实地可为顺时针或逆时针。观测读数时，朝A---0方向观测读数称“后视”，读取的各值称“后视值”；朝A---1方向观测读数称“前视”读取的各值称“前视值”。读取方位角时，一般人们习惯前视读北针，后视读南针，这样观测读数方法所得到的观测值与顺序法得到的观测值是一样的，计算绘图时选“顺序法”或“跳站法”均可，但也有人习惯不管前视后视一律读北针，或仅第一站前视后视均读北针随后各站前视读北针后视读南针。前视读北针读取的方位角是正方位角，后视读北针读取的方位角是反方位角，其值与正方位角相差180°，因此，如果存在后视读北针的情况，无论在哪个测站，计算绘图时选“跳站法”（见主界面），外业数据输入时所有后视读北针的点“正反”栏填1。这种测量方法常用于视野比较开阔造林地测量。导线：0---------------A-----------1---------B---------2--------C-----3----.....图3、跳站法测量法示意图测站用A,B,C...表示，转点用1,2,3表示4.2、面积计算方法建立平面直角坐标系统...
