钢筋砼箱涵施工质量技术交底VIP免费

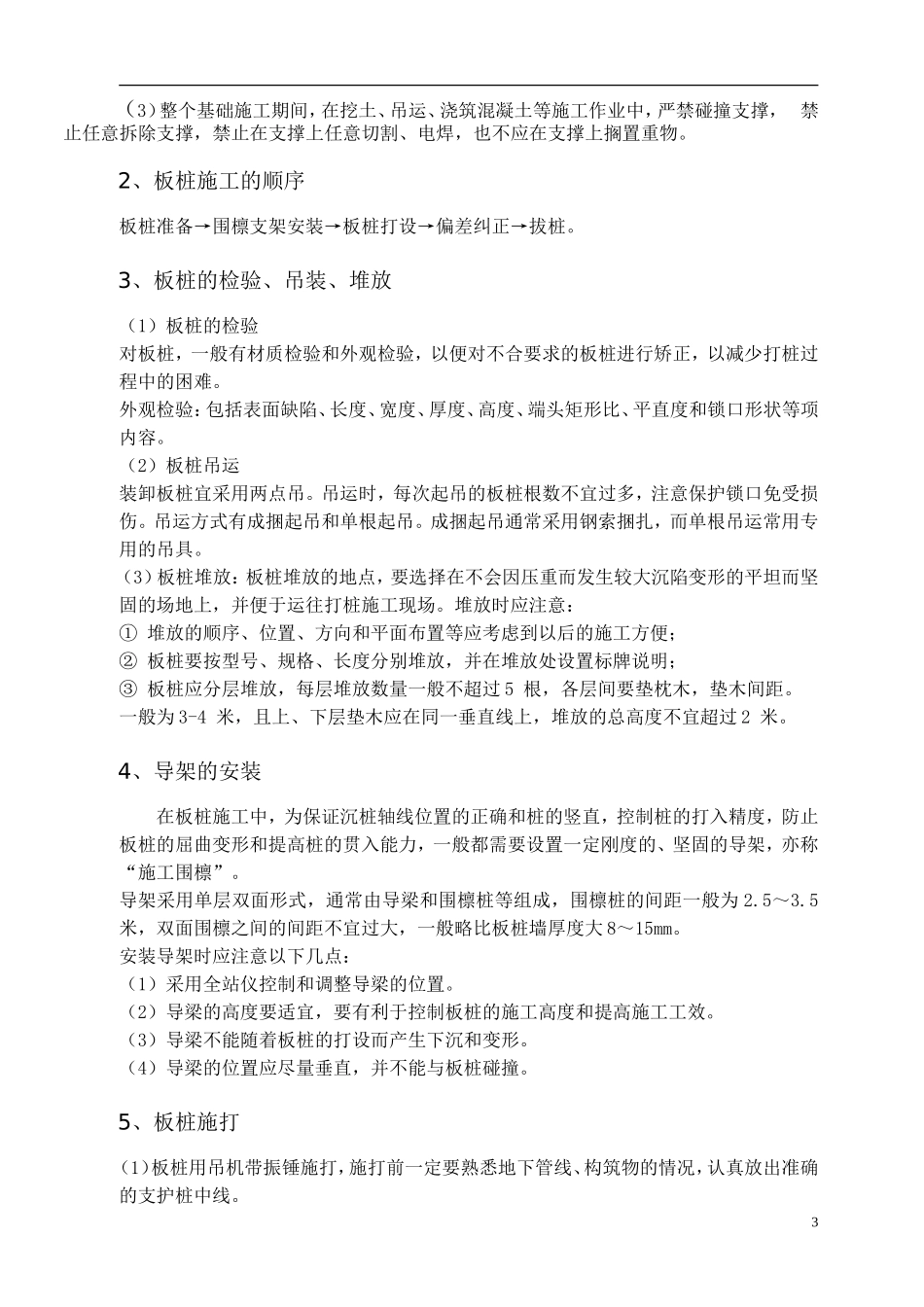

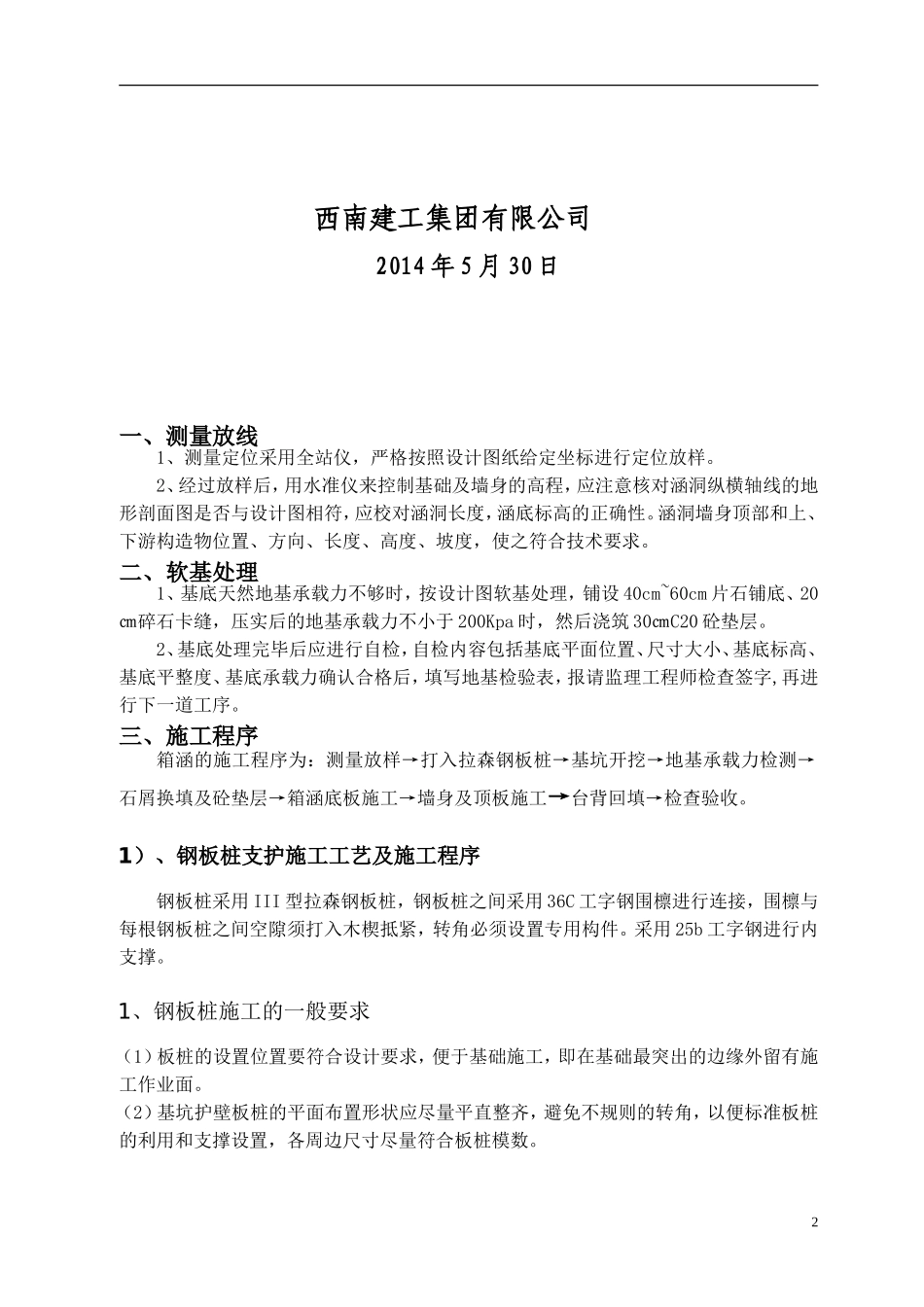

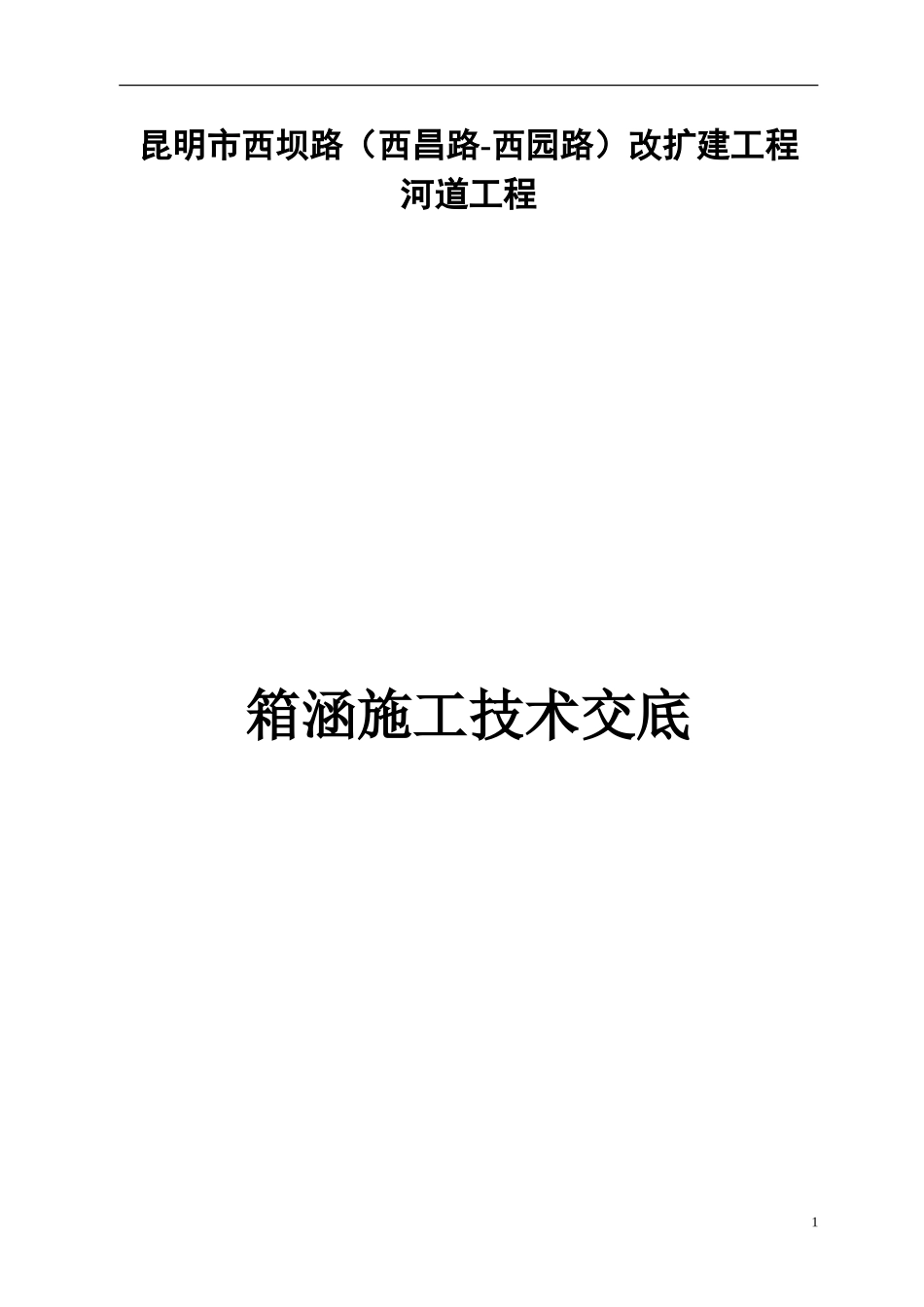

昆明市西坝路（西昌路-西园路）改扩建工程河道工程箱涵施工技术交底1西南建工集团有限公司2014年5月30日一、测量放线1、测量定位采用全站仪，严格按照设计图纸给定坐标进行定位放样。2、经过放样后，用水准仪来控制基础及墙身的高程，应注意核对涵洞纵横轴线的地形剖面图是否与设计图相符，应校对涵洞长度，涵底标高的正确性。涵洞墙身顶部和上、下游构造物位置、方向、长度、高度、坡度，使之符合技术要求。二、软基处理1、基底天然地基承载力不够时，按设计图软基处理，铺设40cm~60cm片石铺底、20㎝碎石卡缝，压实后的地基承载力不小于200Kpa时，然后浇筑30㎝C20砼垫层。2、基底处理完毕后应进行自检，自检内容包括基底平面位置、尺寸大小、基底标高、基底平整度、基底承载力确认合格后，填写地基检验表，报请监理工程师检查签字,再进行下一道工序。三、施工程序箱涵的施工程序为：测量放样→打入拉森钢板桩→基坑开挖→地基承载力检测→石屑换填及砼垫层→箱涵底板施工→墙身及顶板施工→台背回填→检查验收。1）、钢板桩支护施工工艺及施工程序钢板桩采用III型拉森钢板桩，钢板桩之间采用36C工字钢围檩进行连接，围檩与每根钢板桩之间空隙须打入木楔抵紧，转角必须设置专用构件。采用25b工字钢进行内支撑。1、钢板桩施工的一般要求（1）板桩的设置位置要符合设计要求，便于基础施工，即在基础最突出的边缘外留有施工作业面。（2）基坑护壁板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准板桩的利用和支撑设置，各周边尺寸尽量符合板桩模数。2（3）整个基础施工期间，在挖土、吊运、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。2、板桩施工的顺序板桩准备→围檩支架安装→板桩打设→偏差纠正→拔桩。3、板桩的检验、吊装、堆放（1）板桩的检验对板桩，一般有材质检验和外观检验，以便对不合要求的板桩进行矫正，以减少打桩过程中的困难。外观检验：包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等项内容。（2）板桩吊运装卸板桩宜采用两点吊。吊运时，每次起吊的板桩根数不宜过多，注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。（3）板桩堆放：板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。堆放时应注意：①堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；②板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；③板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距。一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。4、导架的安装在板桩施工中，为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，一般都需要设置一定刚度的、坚固的导架，亦称“施工围檩”。导架采用单层双面形式，通常由导梁和围檩桩等组成，围檩桩的间距一般为2.5～3.5米，双面围檩之间的间距不宜过大，一般略比板桩墙厚度大8～15mm。安装导架时应注意以下几点：（1）采用全站仪控制和调整导梁的位置。（2）导梁的高度要适宜，要有利于控制板桩的施工高度和提高施工工效。（3）导梁不能随着板桩的打设而产生下沉和变形。（4）导梁的位置应尽量垂直，并不能与板桩碰撞。5、板桩施打（1）板桩用吊机带振锤施打，施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线。3（2）打桩前，对板桩逐根检查，剔除连接锁口锈蚀、变形严重的普通板桩，不合格者待修整后才可使用。（3）打桩前，在板桩的锁口内涂油脂，以方便打入拔出。（4）在插打过程中随时测量监控每块桩的斜度不超过2%，当偏斜过大不能用拉齐方法调正时，拔起重打。板桩打设的公差标准如下表所示。项目允许公差板桩轴线偏差±10cm桩顶标高±10cm板桩垂直度1%（6）密扣且保证开挖后入土不小于2米，保证板桩顺利合拢；特别是工作井的四个角要使用转角板桩，若没有此类板桩，则用旧轮胎或...
