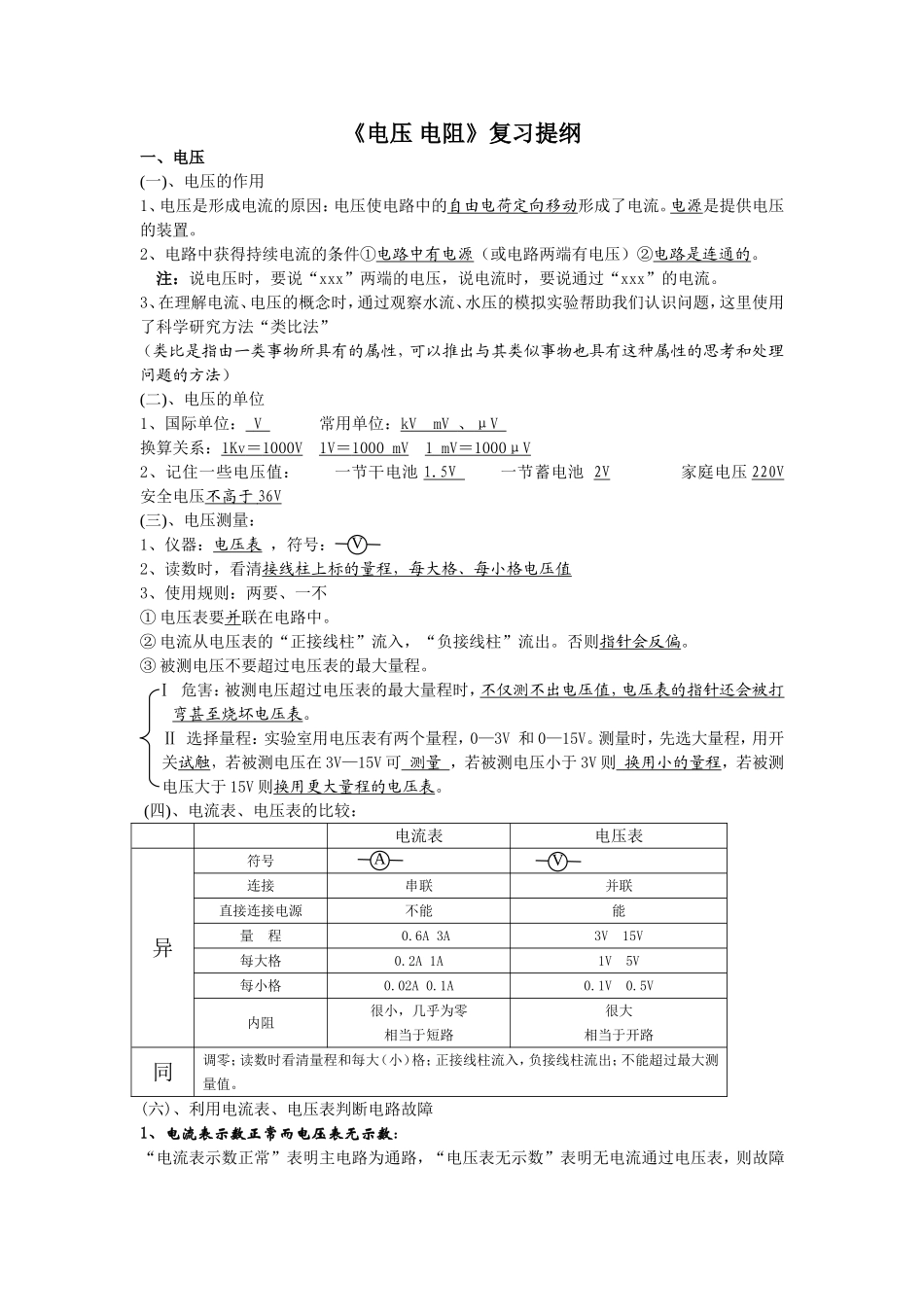

《电压电阻》复习提纲一、电压(一)、电压的作用1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。2、电路中获得持续电流的条件①电路中有电源（或电路两端有电压）②电路是连通的。注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。3、在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”（类比是指由一类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的方法）(二)、电压的单位1、国际单位：V常用单位：kVmV、μV换算关系：1Kv＝1000V1V＝1000mV1mV＝1000μV2、记住一些电压值：一节干电池1.5V一节蓄电池2V家庭电压220V安全电压不高于36V(三)、电压测量：1、仪器：电压表，符号：2、读数时，看清接线柱上标的量程，每大格、每小格电压值3、使用规则：两要、一不①电压表要并联在电路中。②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。③被测电压不要超过电压表的最大量程。Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。Ⅱ选择量程：实验室用电压表有两个量程，0—3V和0—15V。测量时，先选大量程，用开关试触，若被测电压在3V—15V可测量，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。(四)、电流表、电压表的比较：电流表电压表异符号连接串联并联直接连接电源不能能量程0.6A3A3V15V每大格0.2A1A1V5V每小格0.02A0.1A0.1V0.5V内阻很小，几乎为零相当于短路很大相当于开路同调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；不能超过最大测量值。(六)、利用电流表、电压表判断电路故障1、电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障VAV原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。2、电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。3、电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。二、电阻(一)定义及符号：1、定义：电阻表示导体对电流阻碍作用的大小。2、符号：R。(二)单位：1、国际单位：欧姆。规定：如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1Ω。2、常用单位：千欧、兆欧。3、换算：1MΩ=1000KΩ1KΩ=1000Ω4、了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。日常用的白炽灯，灯丝的电阻为几百欧到几千欧。实验室用的铜线，电阻小于百分之几欧。电流表的内阻为零点几欧。电压表的内阻为几千欧左右。(三)影响因素：1、实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。（也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）2、实验方法：控制变量法。所以定论“电阻的大小与哪一个因素的关系”时必须指明“相同条件”3、结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。4、结论理解：⑴导体电阻的大小由导体本身的材料、长度、横截面积决定。与是否接入电路、与外加电压及通过电流大小等外界因素均无关，所以导体的电阻是导体本身的一种性质。⑵结论可总结成公式R=ρL/S，其中ρ叫电阻率，与导体的材料有关。记住：ρ银<ρ铜<ρ铝，ρ锰铜<ρ镍隔。假如架设一条输电线路，一般选铝导线，因为在相同条件下，铝的电阻小，减小了输电线的电能损失；而且铝导线相对来说价格便宜。(四)分类1、定值电阻：电路符号：。2、可变电阻（变阻器）：电路符号。⑴滑动变阻器：构造：瓷筒、线圈、滑片、金属棒、接线柱结构示意图：。变阻原理：通过改变接入电路中的电阻线的长度来改变电阻...
