《电流的磁场》PPT课件95VIP免费

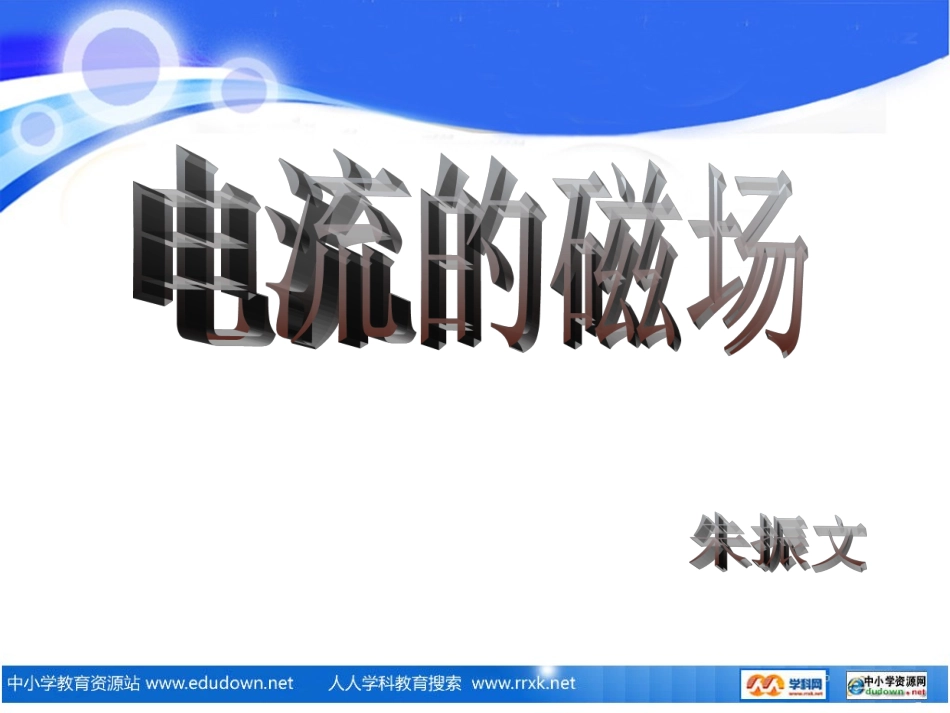

《电流的磁场》PPT课件95_第1页
1/23

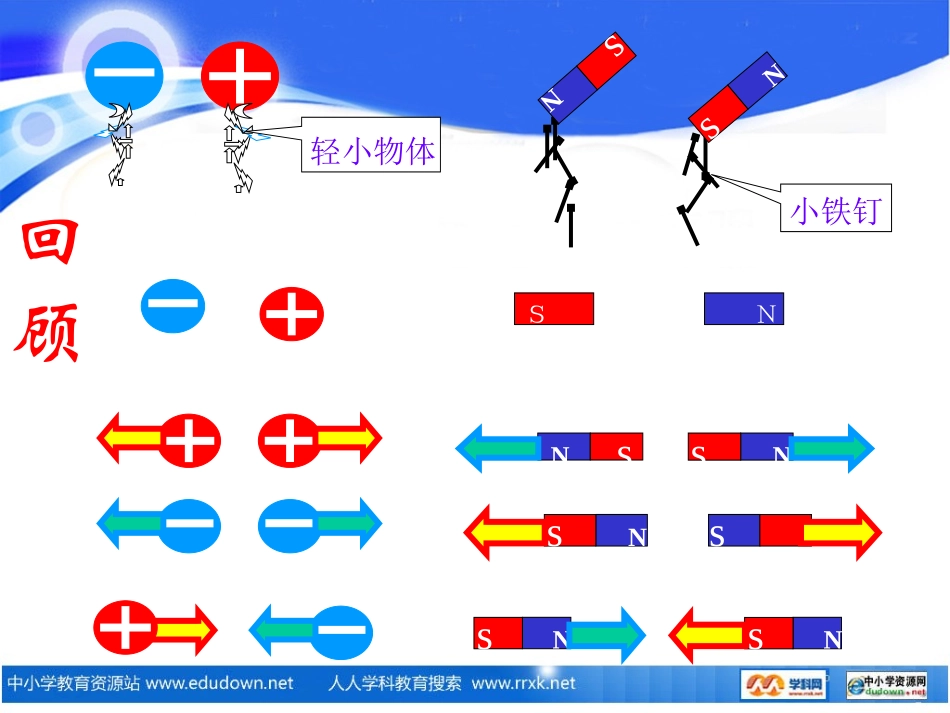

《电流的磁场》PPT课件95_第2页
2/23

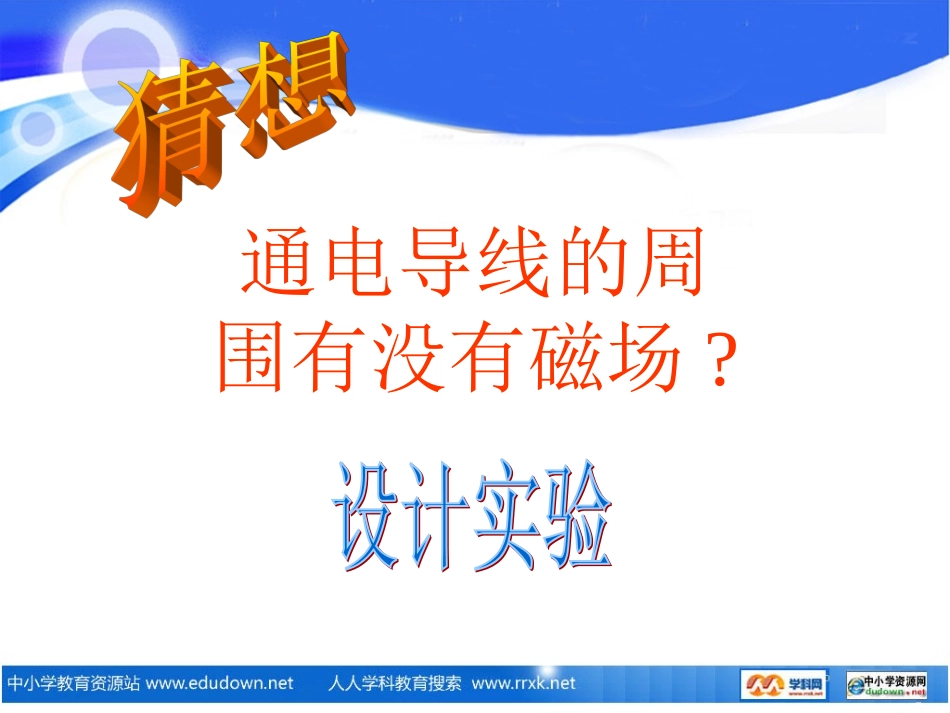

《电流的磁场》PPT课件95_第3页
3/23
NsNsNsNsNsNs轻小物体小铁钉NsNsSN回顾通电导线的周围有没有磁场?通电导线的周围有磁场吗?知识提示•磁场的基本性质:磁场对放入其中的磁体有磁力的作用•研究看不见摸不着的物体可以用转换法.通电前通电后现象说明什么?是什么现象?奥斯特实验§14-3电流的磁场•1通电导线和磁体一样,周围存在磁场,即电流的磁场.实验验证通电时小磁针发生偏转;断电时小磁针转回到指南北的方向;说明:……通电导线周围存在磁场.通电电流方向相反,小磁针偏转方向也相反.说明:……磁场方向与电流方向有关.§14-3电流的磁场•1通电导线和磁体一样,周围存在磁场,即电流的磁场.•2电流磁场的方向与电流的方向有关.反馈练习一1.我们通过小磁针的偏转知道通电导线的周围存在.这是我们常用的一种研究方法.2.(1).奥斯特实验表明.(2)..磁场转换法通电导线周围存在磁场电流磁场的方向与电流的方向有关请带着问题观察思考并交流:•1。通电螺线管磁感线的形状与那种磁体相似?•2。通电螺线管磁场的方向与谁的方向有关.•3。通电螺线管磁极应该如何判断呢?P146§14-3电流的磁场•1通电导线和磁体一样,周围存在磁场,即电流的磁场.•2电流磁场的方向与电流的方向有关.•3通电螺线管磁感线的形状与条形磁体相似。4.通电螺线管的磁场方向安培定则(右手螺旋定则)用右手握螺线管,让四指弯向螺线管中电流的方向,则大拇指所指的那端就是螺线管的北极。§14-3电流的磁场反馈练习二•通电螺线管周围存在着。它对外相当于一个。它周围的磁感线跟磁感线相同。•改变通入螺线管的,它的N、S极位置将改变。磁场磁体条形磁体电流方向1、用右手螺旋定则判定下列螺线管的N、S极课堂练习NSNSSNNSNSNS电源电源3.根据小磁针静止时指针的指向,判断出电源的正负极。SN2.根据小磁针的偏转,标出螺线管中的电流方向。NSNS正负SN4.下图中为两只轻小的通电螺线管,当它们互相靠近时,它们将()D.一齐向左运动A.静止不动B.互相吸引C.互相排斥NSNS相斥CNSNS5.如图所示,请画出螺线管的绕法。黑箱作图根据磁针的指向画出黑箱里的通电螺线管如果条形磁体的磁性减弱了,你能用电流使它增强吗?应该怎么办?设计创意题总结:§14-3电流的磁场1通电导体和磁体一样,周围存在磁场,即电流的磁场.2电流磁场的方向与电流的方向有关.3通电螺线管外部的磁场和条形磁体的磁场一样。4安培定则用右手握螺线管,让四指弯向螺线管中电流的方向,则大拇指所指的那端就是螺线管的北极。自制一个通电螺线管

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

《电流的磁场》PPT课件95
