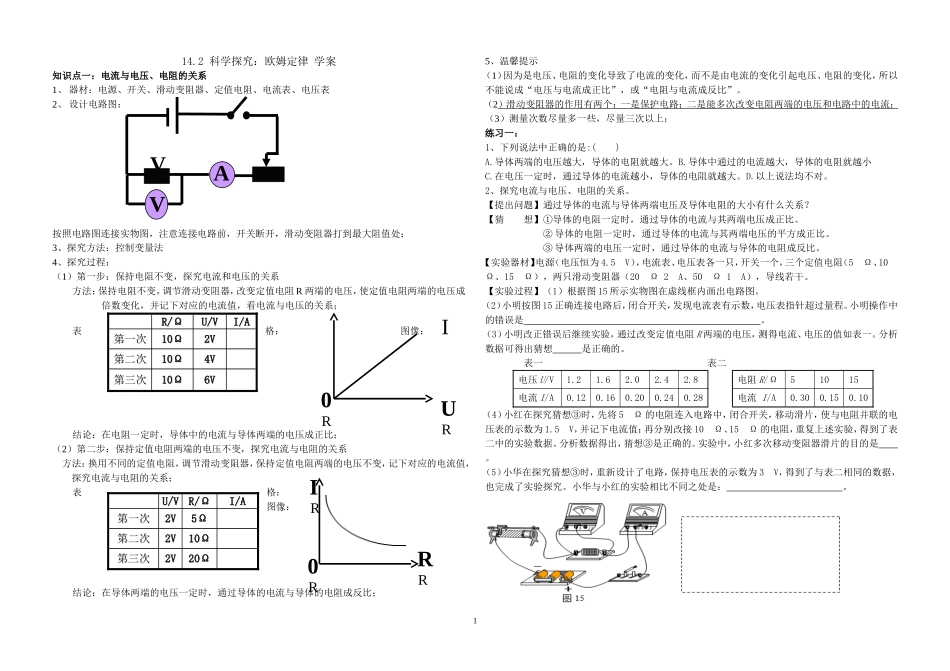

14.2科学探究：欧姆定律学案知识点一：电流与电压、电阻的关系1、器材：电源、开关、滑动变阻器、定值电阻、电流表、电压表2、设计电路图：按照电路图连接实物图，注意连接电路前，开关断开，滑动变阻器打到最大阻值处；3、探究方法：控制变量法4、探究过程：（1）第一步：保持电阻不变，探究电流和电压的关系方法：保持电阻不变，调节滑动变阻器，改变定值电阻R两端的电压，使定值电阻两端的电压成倍数变化，并记下对应的电流值，看电流与电压的关系；表格：图像：I结论：在电阻一定时，导体中的电流与导体两端的电压成正比；（2）第二步：保持定值电阻两端的电压不变，探究电流与电阻的关系方法：换用不同的定值电阻，调节滑动变阻器，保持定值电阻两端的电压不变，记下对应的电流值，探究电流与电阻的关系；表格：图像：结论：在导体两端的电压一定时，通过导体的电流与导体的电阻成反比；5、温馨提示（1）因为是电压、电阻的变化导致了电流的变化，而不是由电流的变化引起电压、电阻的变化，所以不能说成“电压与电流成正比”，或“电阻与电流成反比”。（2）滑动变阻器的作用有两个：一是保护电路；二是能多次改变电阻两端的电压和电路中的电流；（3）测量次数尽量多一些，尽量三次以上；练习一：1、下列说法中正确的是:()A.导体两端的电压越大，导体的电阻就越大。B.导体中通过的电流越大，导体的电阻就越小C.在电压一定时，通过导体的电流越小，导体的电阻就越大。D.以上说法均不对。2、探究电流与电压、电阻的关系。【提出问题】通过导体的电流与导体两端电压及导体电阻的大小有什么关系？【猜想】①导体的电阻一定时，通过导体的电流与其两端电压成正比。②导体的电阻一定时，通过导体的电流与其两端电压的平方成正比。③导体两端的电压一定时，通过导体的电流与导体的电阻成反比。【实验器材】电源（电压恒为4.5V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（20Ω2A、50Ω1A），导线若干。【实验过程】（1）根据图15所示实物图在虚线框内画出电路图。（2）小明按图15正确连接电路后，闭合开关，发现电流表有示数，电压表指针超过量程。小明操作中的错误是。（3）小明改正错误后继续实验，通过改变定值电阻R两端的电压，测得电流、电压的值如表一。分析数据可得出猜想是正确的。表一表二电压U/V1.21.62.02.42.8电阻R/Ω51015电流I/A0.120.160.200.240.28电流I/A0.300.150.10（4）小红在探究猜想③时，先将5Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为1.5V，并记下电流值；再分别改接10Ω、15Ω的电阻，重复上述实验，得到了表二中的实验数据。分析数据得出，猜想③是正确的。实验中，小红多次移动变阻器滑片的目的是。（5）小华在探究猜想③时，重新设计了电路，保持电压表的示数为3V，得到了与表二相同的数据，也完成了实验探究。小华与小红的实验相比不同之处是：。R/R/ΩΩU/VU/VI/AI/A第一次第一次1010ΩΩ22VV第二次第二次1010ΩΩ44VV第三次第三次1010ΩΩ66VVU/VU/VR/R/ΩΩI/AI/A第一次第一次22VV55ΩΩ第二次第二次22VV1010ΩΩ第三次第三次22VV2020ΩΩ1VAVUR0RIRRR0R知识点二：欧姆定律1、内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比，这个规律叫做欧姆定律；2、公式：；变形公式：；；3、注意事项：（1）公式I=,表示加在导体两端的电压增大几倍，导体中的电流就增大几倍，电流、电压、电阻是对同一段电路或同一电阻而言的，即具有同一性和同时性；（2）对于变形公式R=，不能得出导体的电阻与导体两端的电压成正比、与导体的电流成反比的结论，因为导体的电阻是导体本身的一种性质；（3）欧姆定律适用于从电源正极到负极之间的整个电路和其中某一部分电路，并且是纯电阻电路；（4）应用欧姆定律时，单位统一使用国际制单位；4、解题步骤（1）画出对应的电路图，不考虑电压表和电流表，先分析电路中各个电阻的连接方式；（2）找出测量对象，分析电表的测量对象，根据题意明确电表的测量值；（3）注明已知量、未知量，在电路上标出已知量数值、未知量符...
