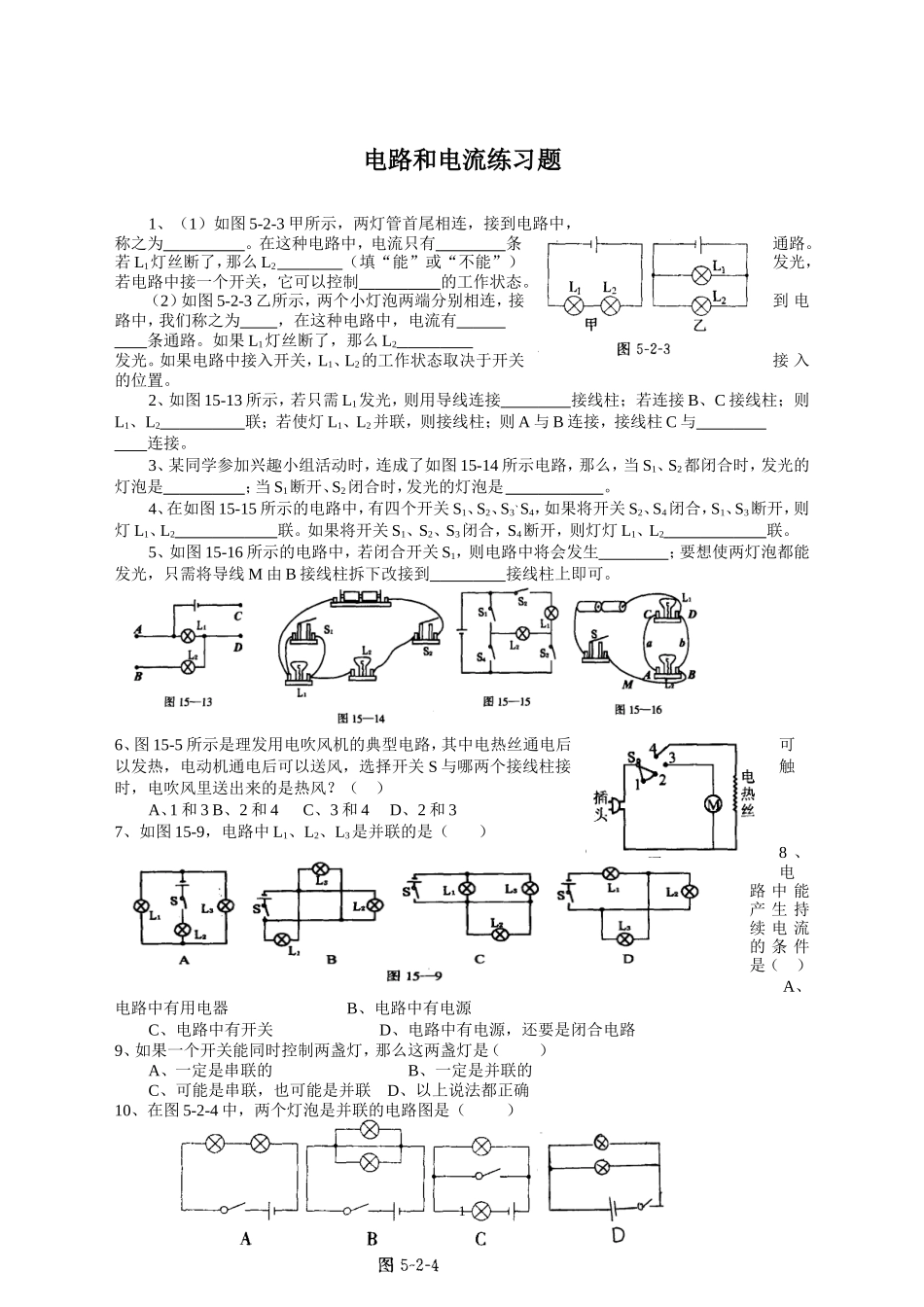

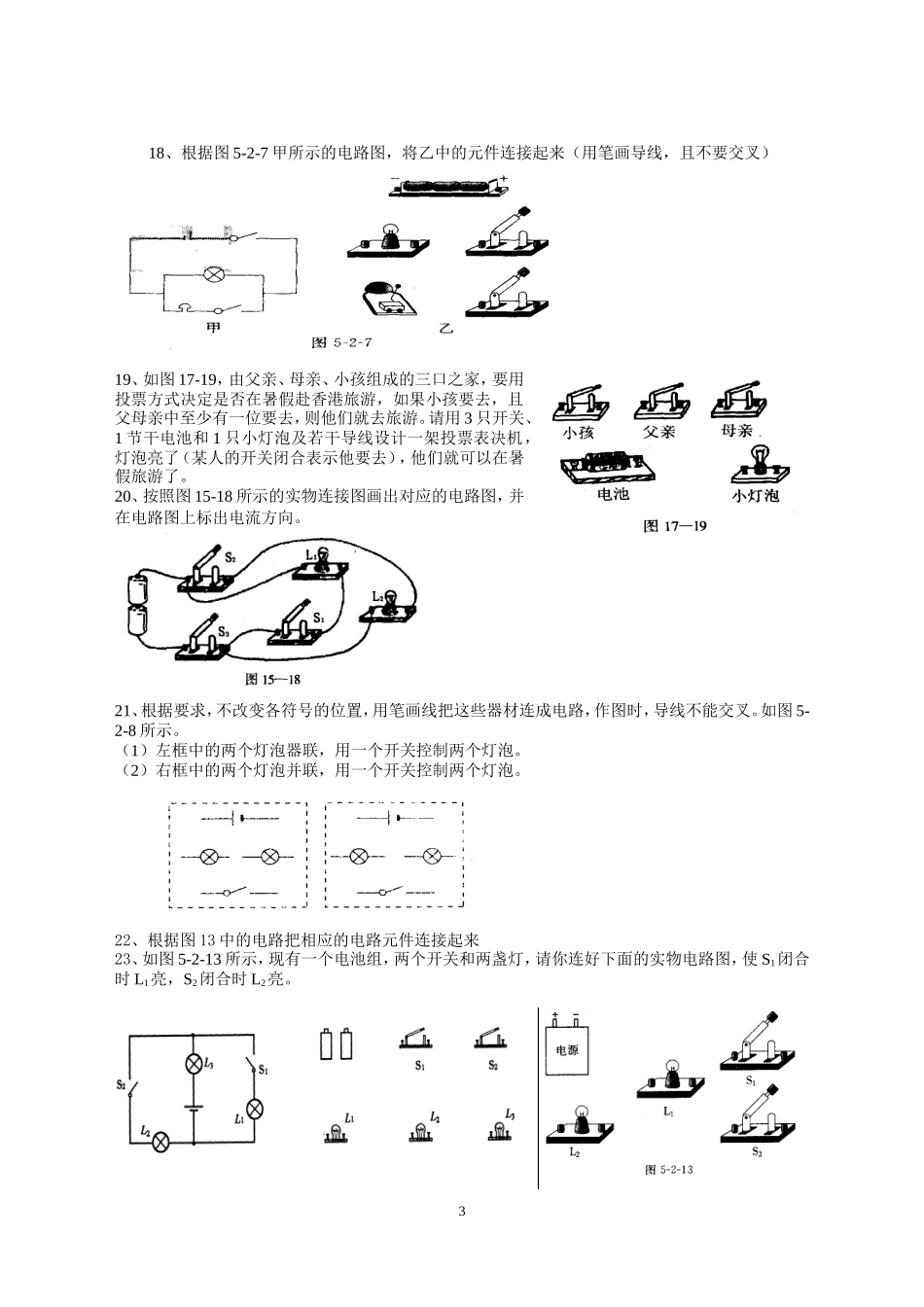

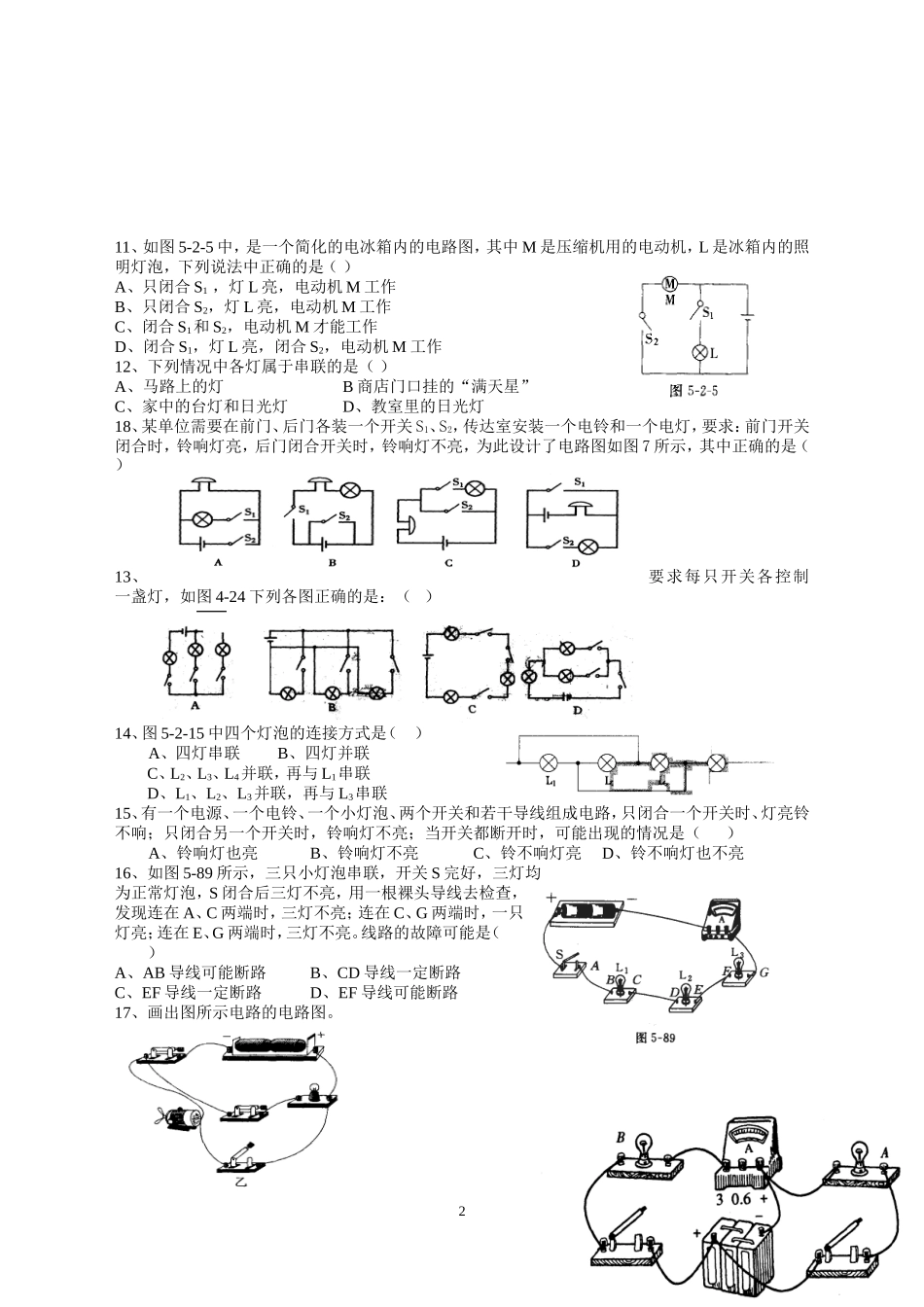

电路和电流练习题1、（1）如图5-2-3甲所示，两灯管首尾相连，接到电路中，称之为。在这种电路中，电流只有条通路。若L1灯丝断了，那么L2（填“能”或“不能”）发光，若电路中接一个开关，它可以控制的工作状态。（2）如图5-2-3乙所示，两个小灯泡两端分别相连，接到电路中，我们称之为，在这种电路中，电流有条通路。如果L1灯丝断了，那么L2发光。如果电路中接入开关，L1、L2的工作状态取决于开关接入的位置。2、如图15-13所示，若只需L1发光，则用导线连接接线柱；若连接B、C接线柱；则L1、L2联；若使灯L1、L2并联，则接线柱；则A与B连接，接线柱C与连接。3、某同学参加兴趣小组活动时，连成了如图15-14所示电路，那么，当S1、S2都闭合时，发光的灯泡是；当S1断开、S2闭合时，发光的灯泡是。4、在如图15-15所示的电路中，有四个开关S1、S2、S3、S4，如果将开关S2、S4闭合，S1、S3断开，则灯L1、L2联。如果将开关S1、S2、S3闭合，S4断开，则灯灯L1、L2联。5、如图15-16所示的电路中，若闭合开关S1，则电路中将会发生；要想使两灯泡都能发光，只需将导线M由B接线柱拆下改接到接线柱上即可。6、图15-5所示是理发用电吹风机的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，选择开关S与哪两个接线柱接触时，电吹风里送出来的是热风？（）A、1和3B、2和4C、3和4D、2和37、如图15-9，电路中L1、L2、L3是并联的是（）8、电路中能产生持续电流的条件是（）A、电路中有用电器B、电路中有电源C、电路中有开关D、电路中有电源，还要是闭合电路9、如果一个开关能同时控制两盏灯，那么这两盏灯是（）A、一定是串联的B、一定是并联的C、可能是串联，也可能是并联D、以上说法都正确10、在图5-2-4中，两个灯泡是并联的电路图是（）111、如图5-2-5中，是一个简化的电冰箱内的电路图，其中M是压缩机用的电动机，L是冰箱内的照明灯泡，下列说法中正确的是（）A、只闭合S1，灯L亮，电动机M工作B、只闭合S2，灯L亮，电动机M工作C、闭合S1和S2，电动机M才能工作D、闭合S1，灯L亮，闭合S2，电动机M工作12、下列情况中各灯属于串联的是（）A、马路上的灯B商店门口挂的“满天星”C、家中的台灯和日光灯D、教室里的日光灯18、某单位需要在前门、后门各装一个开关S1、S2，传达室安装一个电铃和一个电灯，要求：前门开关闭合时，铃响灯亮，后门闭合开关时，铃响灯不亮，为此设计了电路图如图7所示，其中正确的是（）13、要求每只开关各控制一盏灯，如图4-24下列各图正确的是：（）14、图5-2-15中四个灯泡的连接方式是（）A、四灯串联B、四灯并联C、L2、L3、L4并联，再与L1串联D、L1、L2、L3并联，再与L3串联15、有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路，只闭合一个开关时、灯亮铃不响；只闭合另一个开关时，铃响灯不亮；当开关都断开时，可能出现的情况是（）A、铃响灯也亮B、铃响灯不亮C、铃不响灯亮D、铃不响灯也不亮16、如图5-89所示，三只小灯泡串联，开关S完好，三灯均为正常灯泡，S闭合后三灯不亮，用一根裸头导线去检查，发现连在A、C两端时，三灯不亮；连在C、G两端时，一只灯亮；连在E、G两端时，三灯不亮。线路的故障可能是（）A、AB导线可能断路B、CD导线一定断路C、EF导线一定断路D、EF导线可能断路17、画出图所示电路的电路图。218、根据图5-2-7甲所示的电路图，将乙中的元件连接起来（用笔画导线，且不要交叉）19、如图17-19，由父亲、母亲、小孩组成的三口之家，要用投票方式决定是否在暑假赴香港旅游，如果小孩要去，且父母亲中至少有一位要去，则他们就去旅游。请用3只开关、1节干电池和1只小灯泡及若干导线设计一架投票表决机，灯泡亮了（某人的开关闭合表示他要去），他们就可以在暑假旅游了。20、按照图15-18所示的实物连接图画出对应的电路图，并在电路图上标出电流方向。21、根据要求，不改变各符号的位置，用笔画线把这些器材连成电路，作图时，导线不能交叉。如图5-2-8所示。（1）左框中的两个灯泡器联，用一个开关控制两个灯泡。（2）右框中的两个灯泡并联，用一个开关控制两个灯泡。22、根据图13中的电路把相应的电路元件连接起来23、如图5-2-...
