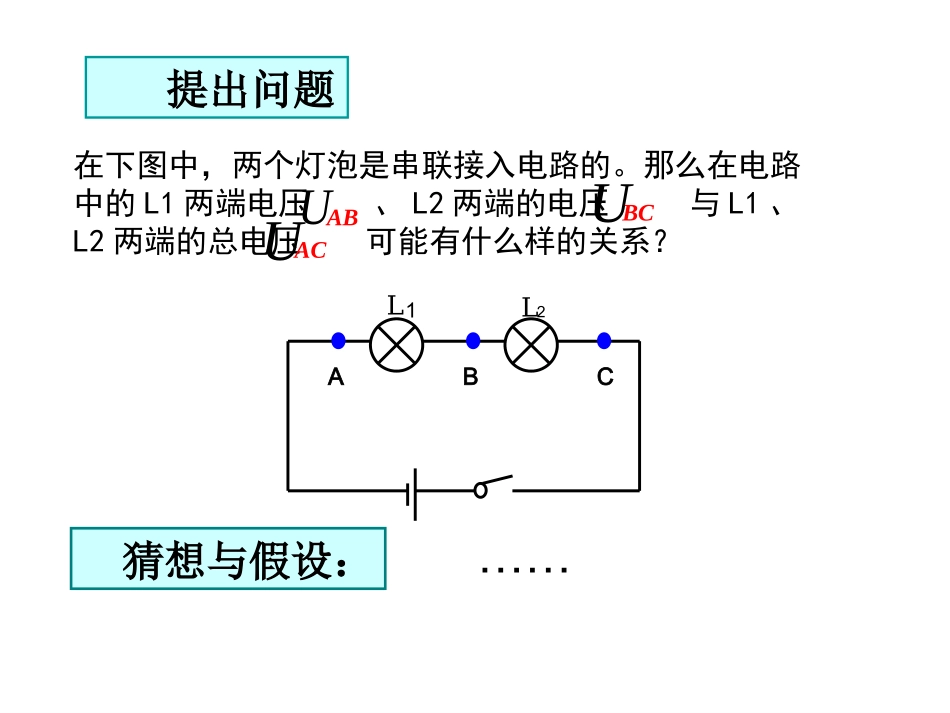

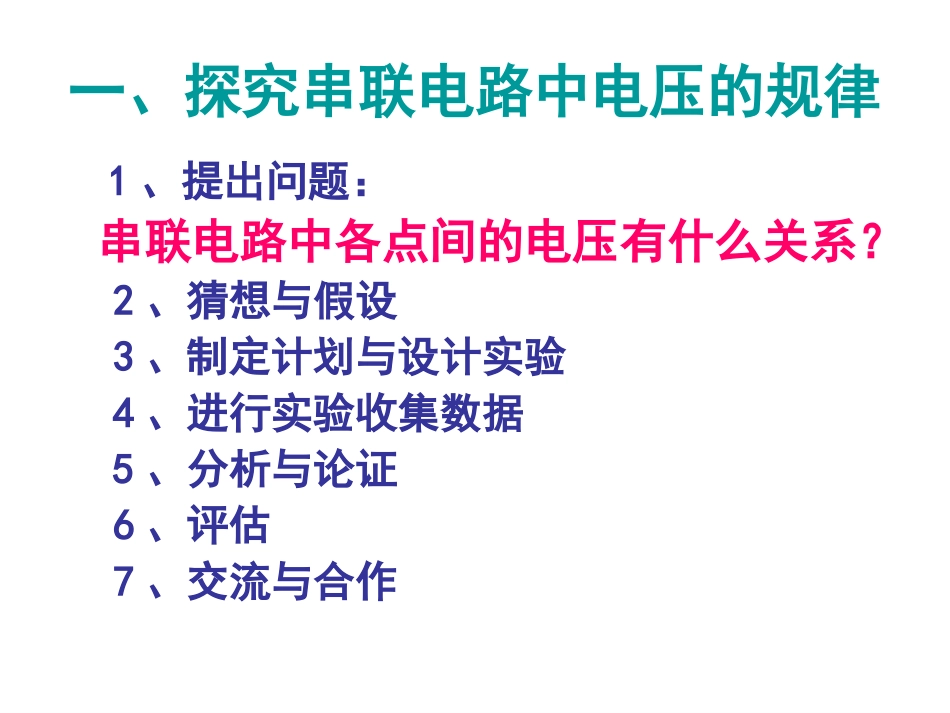

一、探究串联电路中电压的规律1、提出问题：串联电路中各点间的电压有什么关系？2、猜想与假设3、制定计划与设计实验4、进行实验收集数据5、分析与论证6、评估7、交流与合作提出问题在下图中，两个灯泡是串联接入电路的。那么在电路中的L1两端电压、L2两端的电压与L1、L2两端的总电压可能有什么样的关系？猜想与假设：……ABCL1L2UABUACUBC制定计划与设计实验分别把电压表接入图中L1两端、L2两端测出电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？VVABCL1L2V进行实验收集数据L1L2分析与论证由数据我们可以看出：串联电路两端总电压等于各部分电路两端电压之和UABUACUBC观测对象灯泡L1两端的电压灯泡L2两端的电压L1和L2两端的总电压测量结果第一次第二次UABUACUBC=+/V/V/V评估、交流与合作为了确保实验结论的准确性和普遍性，实验设计应该考虑到：①多进行几次实验②每次实验选用不同的规格的小灯泡或其它用电器③改用不同电压的电源，④将用电器的个数由两个改为三个或更多。这样才能使实验结论更具有普遍性。二、探究并联电路中电压的规律1、提出问题：并联电路中各点间的电压有什么关系？2、猜想与假设3、制定计划与设计实验4、进行实验收集数据5、分析与论证6、评估7、交流与合作提出问题在下图中，两个灯泡是并联接入电路的。那么在电路中的L1两端、L2两端的电压与L1、L2两端的总电压可能有什么样的关系？猜想与假设L1L2……制定计划与设计实验分别把电压表接入图中L1两端、L2两端测出电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？L1L2VVV进行实验收集数据L1L2分析与论证由数据我们可以看出：并联电路两端总电压等于各支路两端的电压评估、交流与合作观测对象灯泡L1两端的电压灯泡L2两端的电压L1和L2两端的总电压测量结果第一次第二次U1UU2/V/V/VU1UU2==1、串联电路两端总电压等于各部分电路两端电压之和。UABUACUBC=+2、并联电路两端总电压等于各支路两端的电压U1UU2==表达式为：表达式为：
