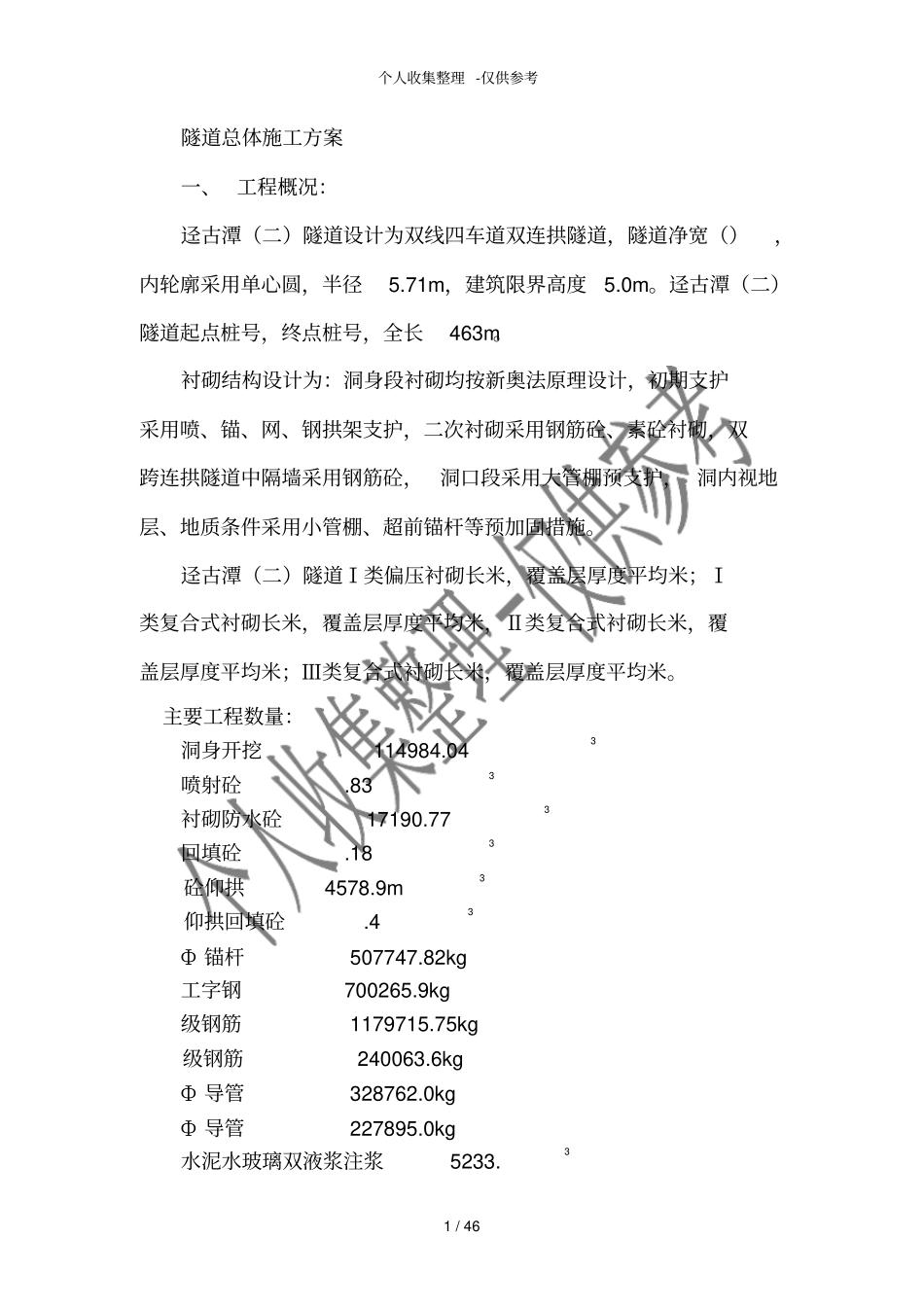

双连拱隧道施工作业指导书_第1页
1/46

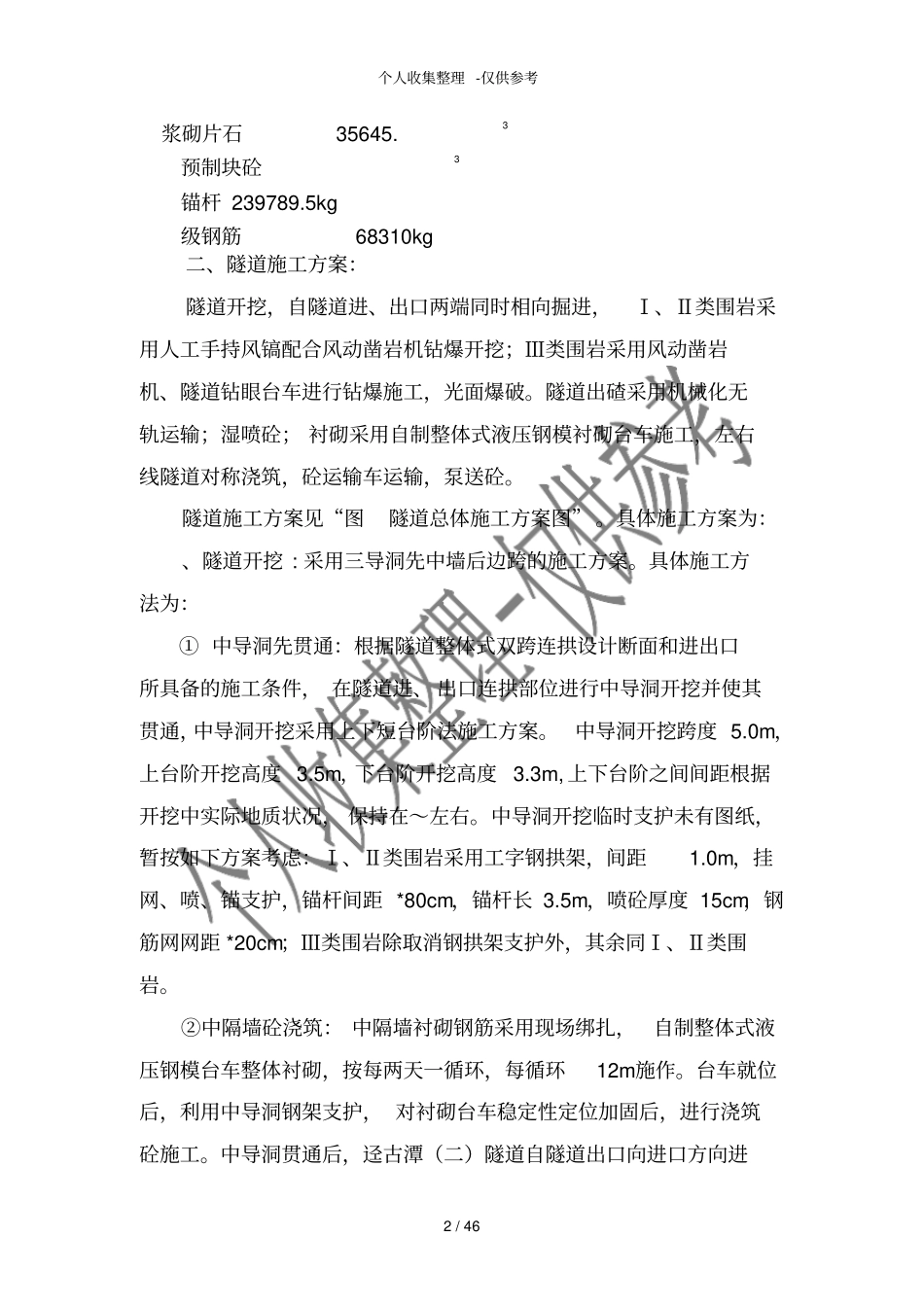

双连拱隧道施工作业指导书_第2页
2/46

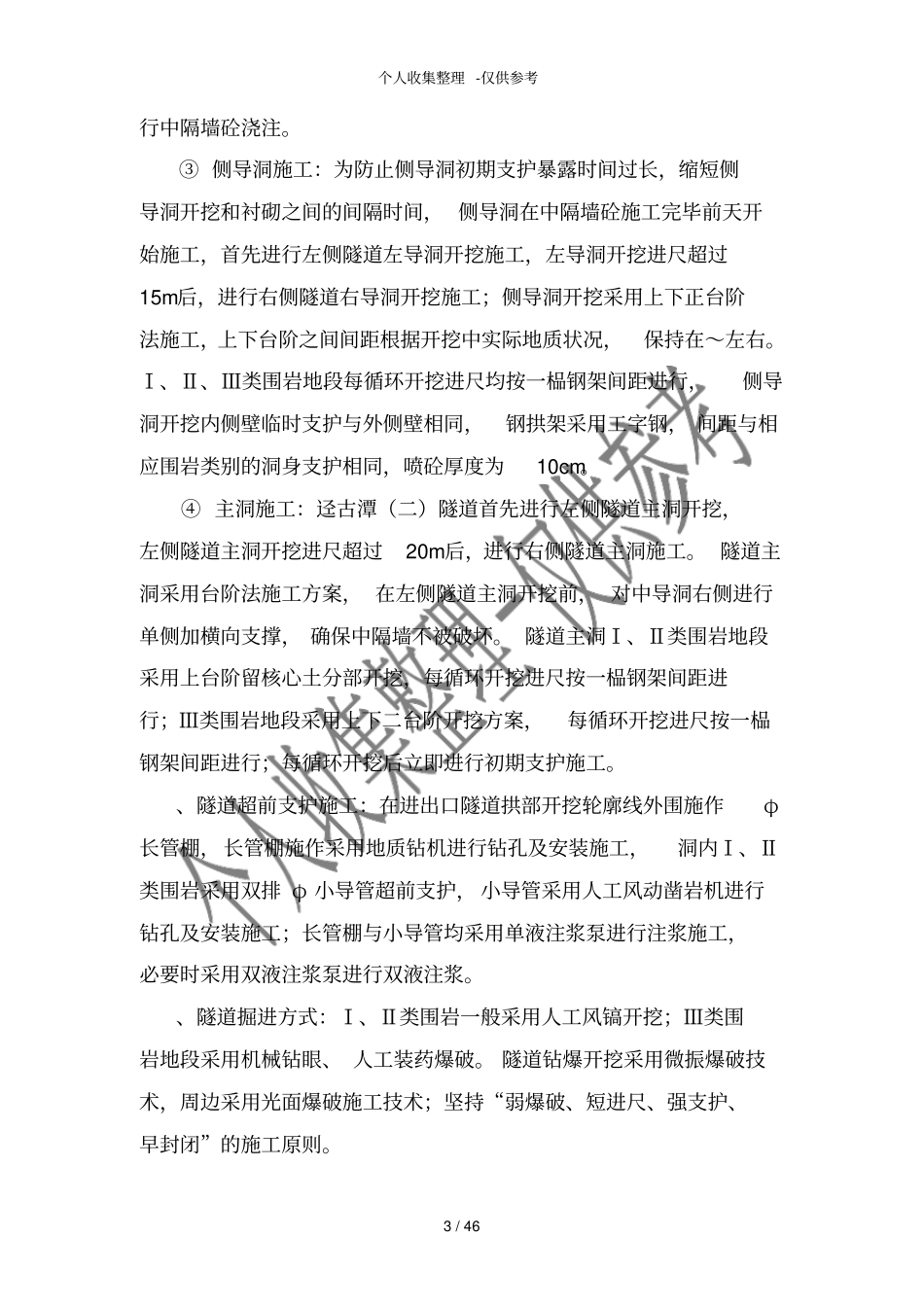

双连拱隧道施工作业指导书_第3页
3/46
个人收集整理-仅供参考1/46隧道总体施工方案一、工程概况:迳古潭(二)隧道设计为双线四车道双连拱隧道,隧道净宽(),内轮廓采用单心圆,半径5.71m,建筑限界高度5.0m。迳古潭(二)隧道起点桩号,终点桩号,全长463m。衬砌结构设计为:洞身段衬砌均按新奥法原理设计,初期支护采用喷、锚、网、钢拱架支护,二次衬砌采用钢筋砼、素砼衬砌,双跨连拱隧道中隔墙采用钢筋砼,洞口段采用大管棚预支护,洞内视地层、地质条件采用小管棚、超前锚杆等预加固措施。迳古潭(二)隧道Ⅰ类偏压衬砌长米,覆盖层厚度平均米;Ⅰ类复合式衬砌长米,覆盖层厚度平均米,Ⅱ类复合式衬砌长米,覆盖层厚度平均米;Ⅲ类复合式衬砌长米,覆盖层厚度平均米。主要工程数量:洞身开挖114984.043喷射砼.833衬砌防水砼17190.773回填砼.183砼仰拱4578.9m3仰拱回填砼.43Ф锚杆507747.82kg工字钢700265.9kg级钢筋1179715.75kg级钢筋240063.6kgФ导管328762.0kgФ导管227895.0kg水泥水玻璃双液浆注浆5233.3个人收集整理-仅供参考2/46浆砌片石35645.3预制块砼3锚杆239789.5kg级钢筋68310kg二、隧道施工方案:隧道开挖,自隧道进、出口两端同时相向掘进,Ⅰ、Ⅱ类围岩采用人工手持风镐配合风动凿岩机钻爆开挖;Ⅲ类围岩采用风动凿岩机、隧道钻眼台车进行钻爆施工,光面爆破。隧道出碴采用机械化无轨运输;湿喷砼;衬砌采用自制整体式液压钢模衬砌台车施工,左右线隧道对称浇筑,砼运输车运输,泵送砼。隧道施工方案见“图隧道总体施工方案图”。具体施工方案为:、隧道开挖:采用三导洞先中墙后边跨的施工方案。具体施工方法为:①中导洞先贯通:根据隧道整体式双跨连拱设计断面和进出口所具备的施工条件,在隧道进、出口连拱部位进行中导洞开挖并使其贯通,中导洞开挖采用上下短台阶法施工方案。中导洞开挖跨度5.0m,上台阶开挖高度3.5m,下台阶开挖高度3.3m,上下台阶之间间距根据开挖中实际地质状况,保持在~左右。中导洞开挖临时支护未有图纸,暂按如下方案考虑:Ⅰ、Ⅱ类围岩采用工字钢拱架,间距1.0m,挂网、喷、锚支护,锚杆间距*80cm,锚杆长3.5m,喷砼厚度15cm,钢筋网网距*20cm;Ⅲ类围岩除取消钢拱架支护外,其余同Ⅰ、Ⅱ类围岩。②中隔墙砼浇筑:中隔墙衬砌钢筋采用现场绑扎,自制整体式液压钢模台车整体衬砌,按每两天一循环,每循环12m施作。台车就位后,利用中导洞钢架支护,对衬砌台车稳定性定位加固后,进行浇筑砼施工。中导洞贯通后,迳古潭(二)隧道自隧道出口向进口方向进个人收集整理-仅供参考3/46行中隔墙砼浇注。③侧导洞施工:为防止侧导洞初期支护暴露时间过长,缩短侧导洞开挖和衬砌之间的间隔时间,侧导洞在中隔墙砼施工完毕前天开始施工,首先进行左侧隧道左导洞开挖施工,左导洞开挖进尺超过15m后,进行右侧隧道右导洞开挖施工;侧导洞开挖采用上下正台阶法施工,上下台阶之间间距根据开挖中实际地质状况,保持在~左右。Ⅰ、Ⅱ、Ⅲ类围岩地段每循环开挖进尺均按一榀钢架间距进行,侧导洞开挖内侧壁临时支护与外侧壁相同,钢拱架采用工字钢,间距与相应围岩类别的洞身支护相同,喷砼厚度为10cm。④主洞施工:迳古潭(二)隧道首先进行左侧隧道主洞开挖,左侧隧道主洞开挖进尺超过20m后,进行右侧隧道主洞施工。隧道主洞采用台阶法施工方案,在左侧隧道主洞开挖前,对中导洞右侧进行单侧加横向支撑,确保中隔墙不被破坏。隧道主洞Ⅰ、Ⅱ类围岩地段采用上台阶留核心土分部开挖,每循环开挖进尺按一榀钢架间距进行;Ⅲ类围岩地段采用上下二台阶开挖方案,每循环开挖进尺按一榀钢架间距进行;每循环开挖后立即进行初期支护施工。、隧道超前支护施工:在进出口隧道拱部开挖轮廓线外围施作φ长管棚,长管棚施作采用地质钻机进行钻孔及安装施工,洞内Ⅰ、Ⅱ类围岩采用双排φ小导管超前支护,小导管采用人工风动凿岩机进行钻孔及安装施工;长管棚与小导管均采用单液注浆泵进行注浆施工,必要时采用双液注浆泵进行双液注浆。、隧道掘进方式:Ⅰ、Ⅱ类围岩一般采用人工风镐开挖;Ⅲ类围岩地段采用机械钻眼、人工装药爆破。隧道钻爆开挖采用微振爆破技术,周边采用光面爆破施工技术;坚持“弱...
