第十八章电功率复习课件pptVIP免费

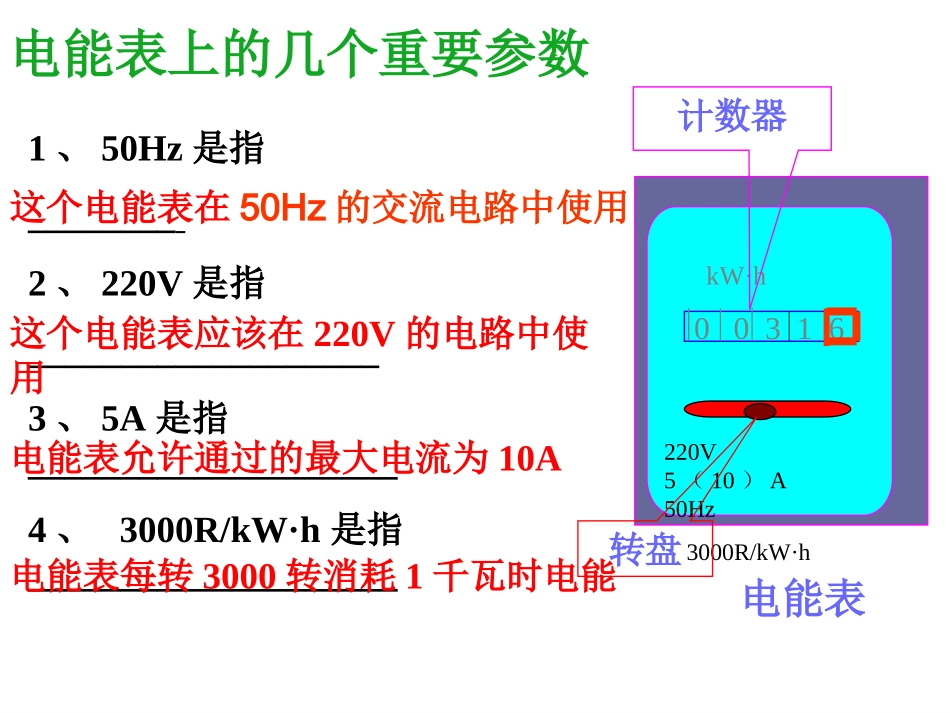

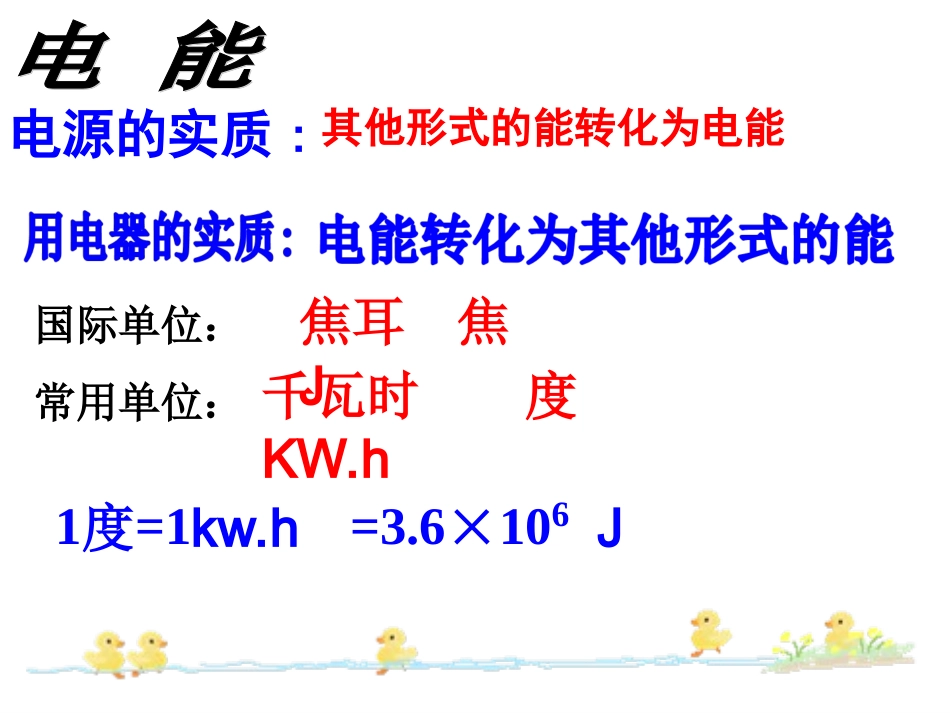

复习课第十八章电功率电源的实质:国际单位：常用单位：1度=1kw.h=3.6×106J其他形式的能转化为电能焦耳焦J千瓦时度KW.h00316kW·h220V5（10）A50Hz3000R/kW·h计数器转盘1、50Hz是指________2、220V是指___________________3、5A是指____________________4、3000R/kW·h是指____________________这个电能表在50Hz的交流电路中使用这个电能表应该在220V的电路中使用电能表电能表允许通过的最大电流为10A电能表每转3000转消耗1千瓦时电能电能表上的几个重要参数电功：表示：W实质：电流做功的过程实际上就是电能转化为其他形式能量的过程，电流作了多少功就有多少电能转化为其他形式的能。也就是消耗了多少电能。W＝UIt电流所做的功。电功率1、物理意义：2、符号：3、单位：,简称，符号。更大的单位千瓦符号：kW。kW和W的关系是:表示用电器消耗电能的快慢。P瓦特瓦W1kW=10³W4、用电器功率大小等于它在1秒（1s）内消耗的电能。P=Wt——额定电压与额定功率额定电压：用电器正常工作时的电压叫做额定电压额定功率：用电器在额定电压下的功率叫做额定功率当U实=U额，则P实=P额，用电器正常工作当U实﹥U额，P实﹥P额，用电器容易损坏当U实﹤U额，P实﹤P额，用电器不能正常工作电灯泡“PZ220－25”：表示额定电压是220V，额定功率是25W。一个用电器只有一个额定电压和额定功率，但可有多个实际电压和实际功率。灯的亮度是由灯在电路中工作时的实际功率所决定的。1、电功率P和电流I、电压U之间的关系是P=UI符号的意义及单位:I——电流-——安培（A）U——电压——伏特（V）P——功率——瓦特（W）注意：使用这个公式时，只有电流电压的单位是安培、伏特时，所的功率的单位才是瓦特三．怎么测量电功率例1:我们教室有11盏40W的日光灯，由于同学们注意节约用电，平均每天少开半小时，那么1个月（按30天计）可以节约电多少千瓦时？解:P=40W×11=0.44kW,t=0.5h×30=15hW=Pt=0.44kW×15h=6.6kW.h答:我们教室一个月可节约电6.6千瓦时例3.一灯泡标有“PZ220—100”字样，如把它接入110V的电路中，灯泡的实际电流是多少?灯泡实际消耗的电功率多大？例2.标有“PZ220—25”字样的灯泡，正常发光时，通过灯泡的电流有多大？灯丝的电阻是多少？4.把断了的灯丝搭在一起,灯泡会更亮.怎样解释这个现象?搭接在一起，灯丝变短，电阻变小，由知，电压不变时，电阻变小，电功率变大，灯泡变亮P=U2R例5.甲灯额定电压为220V，额定功率为15W，乙灯额定电压为220V，额定功率为60W，当两灯并联时，（）灯亮；当两灯串联时，（）灯亮乙甲测定小灯泡的功率1、实验目的：2、实验原理：3、实验器材：4、电路图VASP5、实验步骤用电压表、电流表测定小灯泡的电功率P=UI探究一：在“测定小灯泡的额定功率”的实验中,已知小灯泡的额定电压为3.8V1、电源至少应选用______节干电池串联.2、连接电路时电压表应选用________量程.VASP三0——15V4、另一位同学连接好电路后，闭合开关时发现小灯泡特别亮，这说明他在闭合开关前没有。没有将滑动变阻器的阻值调到最大3、小明同学在做“测小灯泡的功率”的实验时闭合开关后发现：①灯泡不亮，电流表无示数，电压表有示数且等于电源电压，则故障的原因是。②灯泡不亮，电流表有示数，电压表无示数，则故障的原因是。灯泡断路灯泡短路VASP同学们认真排除故障后①闭合开关,发现小灯泡两端电压只有1.8V,若要测出小灯泡的额定功率,变阻器的滑片P应向____端移,才能使电压表示数为_____V.左3.8探究二：VASP②实验中小明和小华测的五组实验数据，记录在下表中。次数１２３４５Ｕ／Ｖ2.02.32.52.73.8Ｉ／Ａ0.260.290.300.310.34请你仔细分析实验数据，回答下列问题：ａ、小灯泡的额定功率为______Ｗ；ｂ、你能发现的规律有__________________1.634探究3：一只家用电能表标着“3000r/kW·h，现在室内只接了一只灯泡，测出转盘3min内转了15转，利用这些数据，算出灯泡在这段时间内消耗的电能是多少千瓦时？灯泡的功率是多少瓦？焦耳定律Q=I²Rt热量电流电阻时间JAΩS公式：意义：单位：焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。焦耳(英国）...
