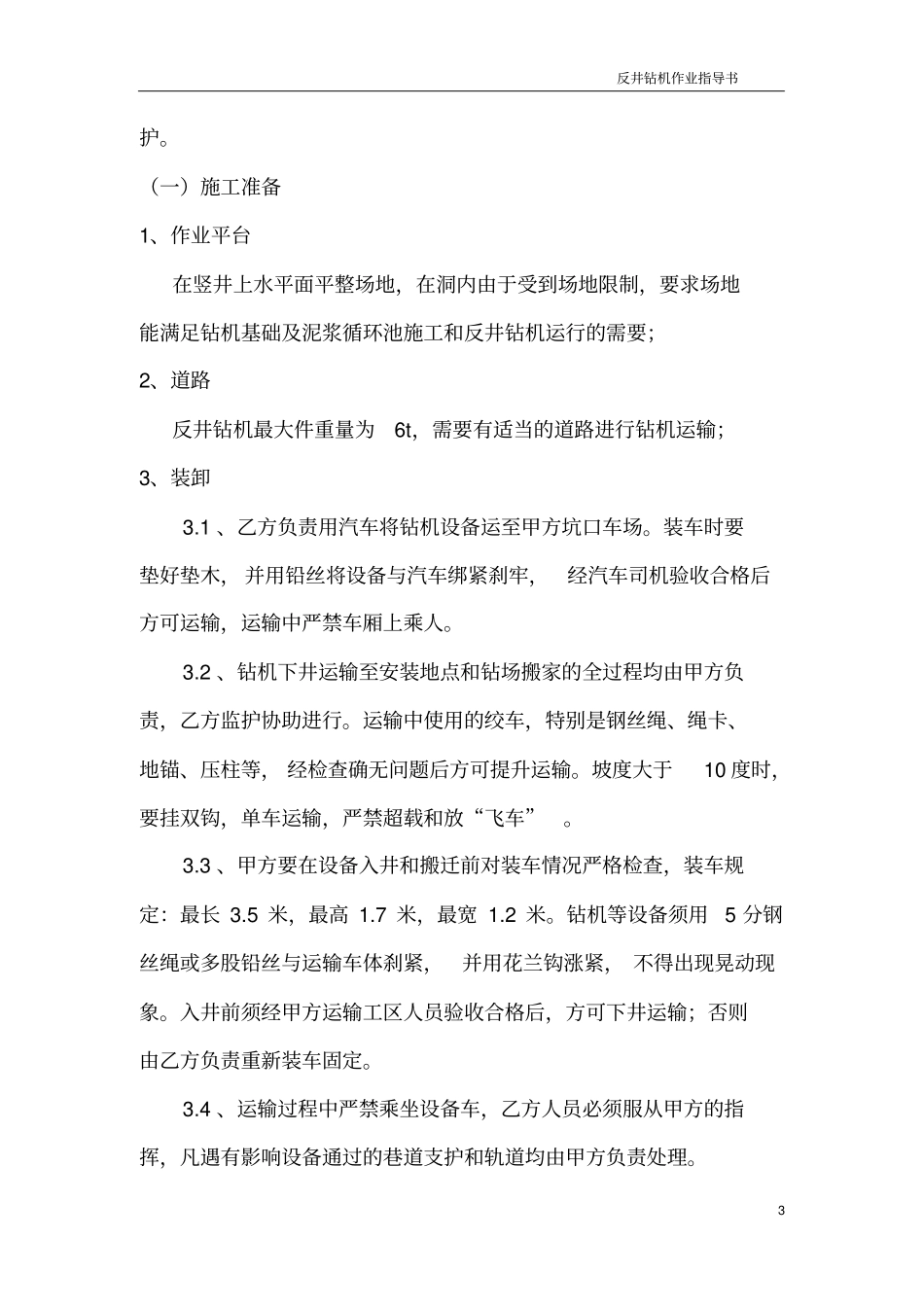

反井钻机作业指导书1反井钻机施工作业指导书一、反井钻机特点简介ZFY1.2/30150型反井钻机，如图1所示,主要用于煤炭和水电系统竖井和斜井施工，主要技术参数指标为：钻孔直径1.2-1.6m，钻孔偏斜率不大于1%。在中硬岩中，成井速度快，施工安全性好，应用较为广泛。其工作原理为：电机带动液压马达，利用液压动力将扭矩传递给钻具系统，带动钻具旋转，并向上提升，采用镰齿盘形滚刀破岩，滚刀在钻压的作用下沿井底滚动，从而对岩石产生冲击，挤压和剪切作用，使其破碎。钻导孔时岩屑沿钻杆与孔壁间的环行空间由洗井液浮升到井座面，扩孔时岩屑靠自重落到井下通道。钻凿Ф1.6m钻孔时只需先钻Ф216mm的导孔，直至导孔钻透下水平巷道，将导孔钻头在此卸下，接上Ф1.6m的扩孔钻头，再由下向上扩孔。反井钻机的主要技术参数见表1。见表1钻机型号/基本参数ZFY1.2/30/150导孔直径（mm）244扩孔直径（m）1.2-1.6钻孔深度（m）150-50出轴转速（rpm）5-33额定扭矩（KN·m）15最大扭矩（KN·m）30最大推力（kN）350扩孔最大拉力（kN）850钻孔倾角（°）60-90主机重量（t）6主机运搬尺寸（长宽高）（mm）2290*1110*1430主机工作尺寸（长宽高）（mm）2977*1422*3277钻杆直径*有效长度（mm）φ176X1000φ182X1000钻孔偏斜率（%）≤1电机功率（kW）66驱动方式恒功率全液压驱动适应岩性岩石单向抗压强度≤160、0MPa反井钻机作业指导书2图1反井钻机工作原理示意图二、施工程序及方法先从竖井上水平面由上向下钻进Φ216mm导孔，贯通后，再在下水平面接扩孔钻头，由下向上扩孔，扩孔直径Φ1.6m。施工步骤为：作业平台的施工→反井钻机基础及循环水池的施工→安放干净油筒配小潜水泵做主机冷却循环水→安装反井钻机，并进行调试→由上向下钻进Φ216mm导孔→导孔贯通后，拆掉导孔钻头，接上Φ1.6m扩孔钻头，由下向上进行扩孔施工→拆除钻机并做好防反井钻机作业指导书3护。（一）施工准备1、作业平台在竖井上水平面平整场地，在洞内由于受到场地限制，要求场地能满足钻机基础及泥浆循环池施工和反井钻机运行的需要；2、道路反井钻机最大件重量为6t，需要有适当的道路进行钻机运输；3、装卸3.1、乙方负责用汽车将钻机设备运至甲方坑口车场。装车时要垫好垫木，并用铅丝将设备与汽车绑紧刹牢，经汽车司机验收合格后方可运输，运输中严禁车厢上乘人。3.2、钻机下井运输至安装地点和钻场搬家的全过程均由甲方负责，乙方监护协助进行。运输中使用的绞车，特别是钢丝绳、绳卡、地锚、压柱等，经检查确无问题后方可提升运输。坡度大于10度时，要挂双钩，单车运输，严禁超载和放“飞车”。3.3、甲方要在设备入井和搬迁前对装车情况严格检查，装车规定：最长3.5米，最高1.7米，最宽1.2米。钻机等设备须用5分钢丝绳或多股铅丝与运输车体刹紧，并用花兰钩涨紧，不得出现晃动现象。入井前须经甲方运输工区人员验收合格后，方可下井运输；否则由乙方负责重新装车固定。3.4、运输过程中严禁乘坐设备车，乙方人员必须服从甲方的指挥，凡遇有影响设备通过的巷道支护和轨道均由甲方负责处理。反井钻机作业指导书43.5、设备到达地点后，乙方负责卸车、安装等工作。甲方要保证具备好乙方所要求的起吊条件和稳机条件。乙方要明确专人观察起吊地点的吊具和硐室顶板情况，发现问题要及时处理后再继续工作；否则停止吊装工作。设备安装完毕后，经工长验收合格后方可开机钻进。3.6、以钻孔中心为基准，前后间隔0.2--0.3米处打两根起吊锚杆或锚索，经拉力实验达7吨后交付使用。4、钻机基础以钻孔中心为中心，开挖为长5m、宽3m、深度以挖除回填渣，到基岩面为准的基坑，清理干净基岩面后浇筑砼，浇筑深度以实际开挖深度为准，应不低于50cm（基岩200mm；泥岩和煤500mm)，浇注时必须挖至实底，且保持砼平面和轨枕面在同一水平。混凝土上平面要平，凸凹变化不能超过1.5cm。施工程序为：施工放线（确反井钻机作业指导书5定开挖范围）→开挖到基岩→清理基岩面→浇筑基础砼→安装钻机，钻机基础结构及形式见图2；5、泥浆池在钻机基础周围适当位置，开挖或砌筑一长约3m，宽2m，深1.0m的水池用于导孔钻进排渣及循环供浆（水），水池顶高应低于...
