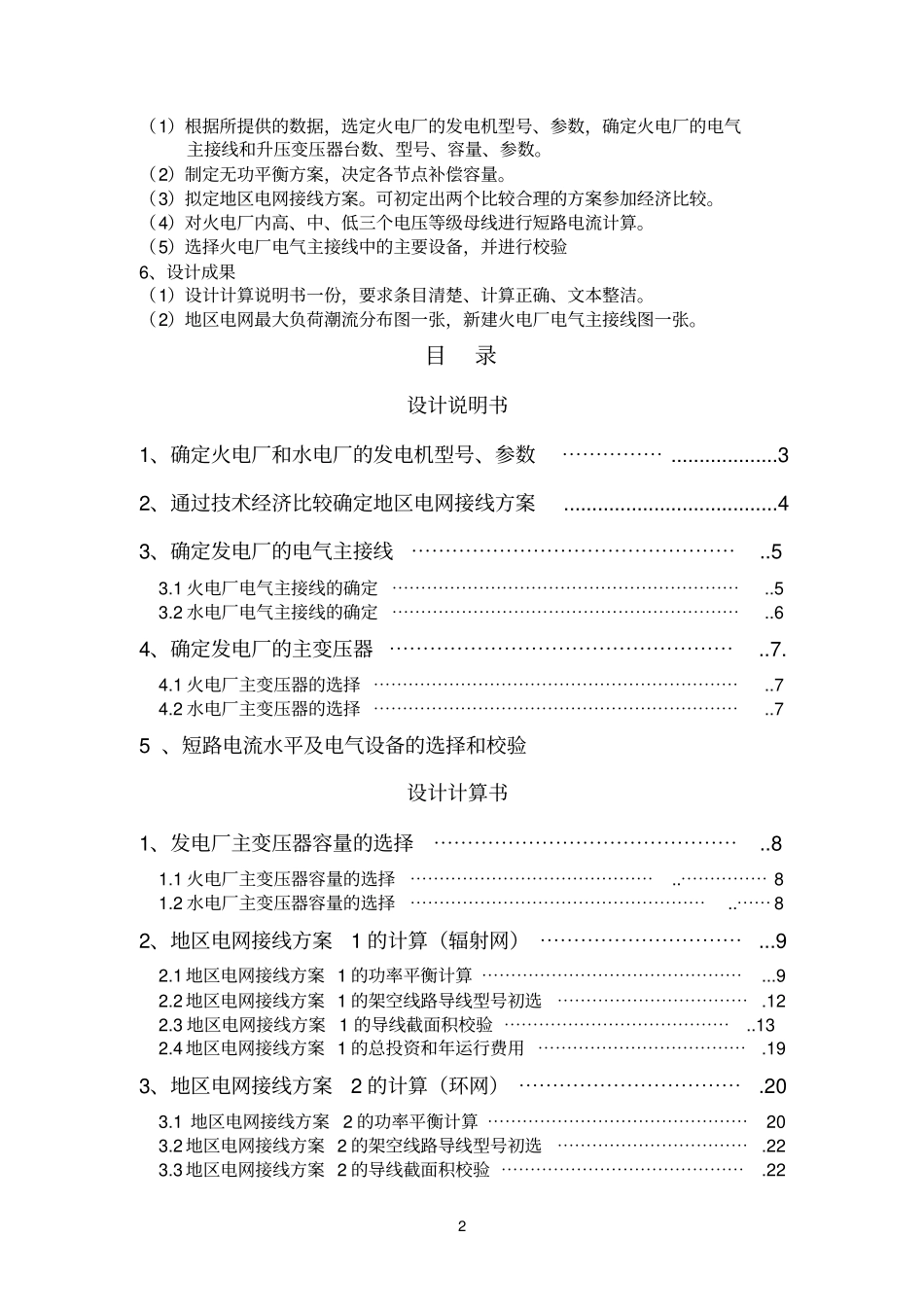

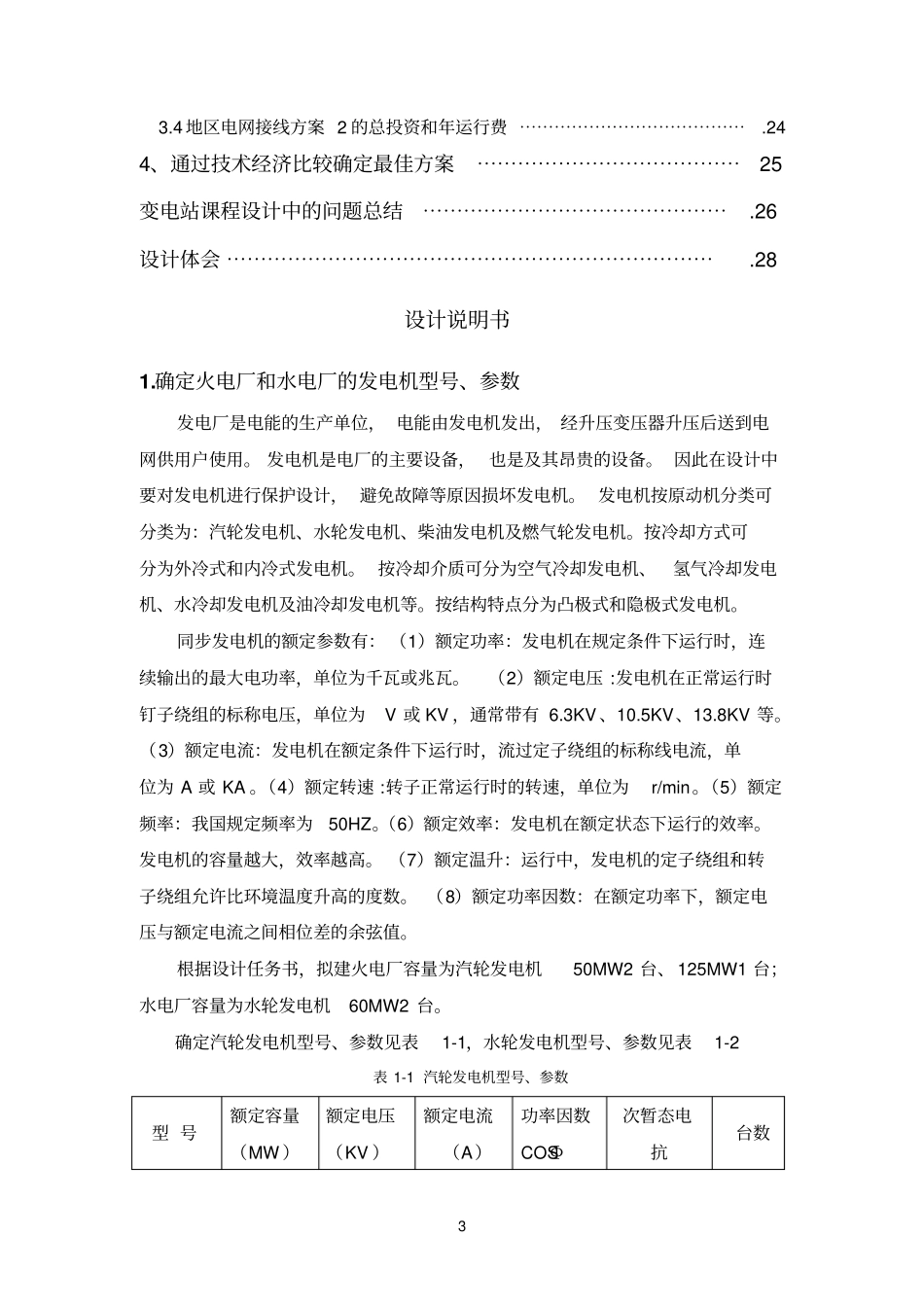

1青岛科技大学自动化与电子工程学院发电厂电气部分课程设计学院：自动化与电子工程学院专业班级：电气工程及其自动化101班姓名：郭浩学号：31时间：2013.7设计任务书设计题目：地区电力网规划及发电厂电气部分设计1、电源情况某市拟建一座火电厂，容量为250+125MW，maxT取6500h。该厂部分容量的30%供给本市负荷：10KV负荷16MW，其余容量都汇入地区电网，供给地区负荷。同时，地区电网又与大系统相连。地区原有水电厂一座，容量为260MW，maxT取4000h；没有本地负荷，全部供出汇入地区电网。2、负荷情况地区电网有两个大型变电所：清泉变电所负荷为50+j30MVA，Tmax取5000h。石岗变电所负荷为60+j40MVA，Tmax取5800h。（均有一、二类负荷，均占66%，最小负荷可取60%）3、气象数据本地区年平均气温15℃，最热月平均最高气温28℃。4、地理位置数据见上图（图中1cm代表30km）。数据如下：①石岗变；②水电厂；③新建火电厂；④清泉变；⑤大系统。5、设计内容2（1）根据所提供的数据，选定火电厂的发电机型号、参数，确定火电厂的电气主接线和升压变压器台数、型号、容量、参数。（2）制定无功平衡方案，决定各节点补偿容量。（3）拟定地区电网接线方案。可初定出两个比较合理的方案参加经济比较。（4）对火电厂内高、中、低三个电压等级母线进行短路电流计算。（5）选择火电厂电气主接线中的主要设备，并进行校验6、设计成果（1）设计计算说明书一份，要求条目清楚、计算正确、文本整洁。（2）地区电网最大负荷潮流分布图一张，新建火电厂电气主接线图一张。目录设计说明书1、确定火电厂和水电厂的发电机型号、参数⋯⋯⋯⋯⋯...................32、通过技术经济比较确定地区电网接线方案......................................43、确定发电厂的电气主接线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..53.1火电厂电气主接线的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..53.2水电厂电气主接线的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..64、确定发电厂的主变压器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..7.4.1火电厂主变压器的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..74.2水电厂主变压器的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..75、短路电流水平及电气设备的选择和校验设计计算书1、发电厂主变压器容量的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..81.1火电厂主变压器容量的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯81.2水电厂主变压器容量的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯82、地区电网接线方案1的计算（辐射网）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...92.1地区电网接线方案1的功率平衡计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...92.2地区电网接线方案1的架空线路导线型号初选⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.122.3地区电网接线方案1的导线截面积校验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..132.4地区电网接线方案1的总投资和年运行费用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.193、地区电网接线方案2的计算（环网）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.203.1地区电网接线方案2的功率平衡计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯203.2地区电网接线方案2的架空线路导线型号初选⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.223.3地区电网接线方案2的导线截面积校验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.2233.4地区电网接线方案2的总投资和年运行费⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.244、通过技术经济比较确定最佳方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25变电站课程设计中的问题总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.26设计体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.28设计说明书1.确定火电厂和水电厂的发电机型号、参数发电厂是电能的生产单位，电能由发电机发出，经升压变压器升压后送到电网供用户使用。发电机是电厂的主要设备，也是及其昂贵的设备。因此在设计中要对发电机进行保护设计，避免故障等原因损坏发电机。发电机按原动机分类可分类为：汽轮发电机、水轮发电机、柴油发电机及燃气轮发电机。按冷却方式可分为外冷式和内冷式发电机。按冷却介质可分为空气冷却发电机、氢气冷却发电机、水冷却发电机及油冷却发电机等。按结构特点分为凸...
