第五节--家庭电路VIP免费

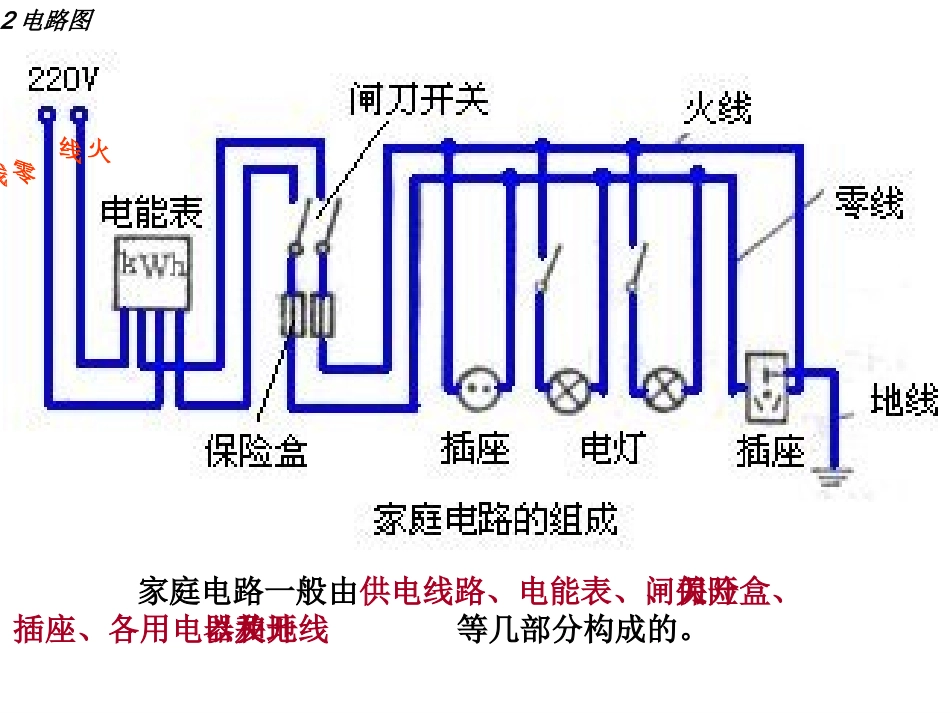

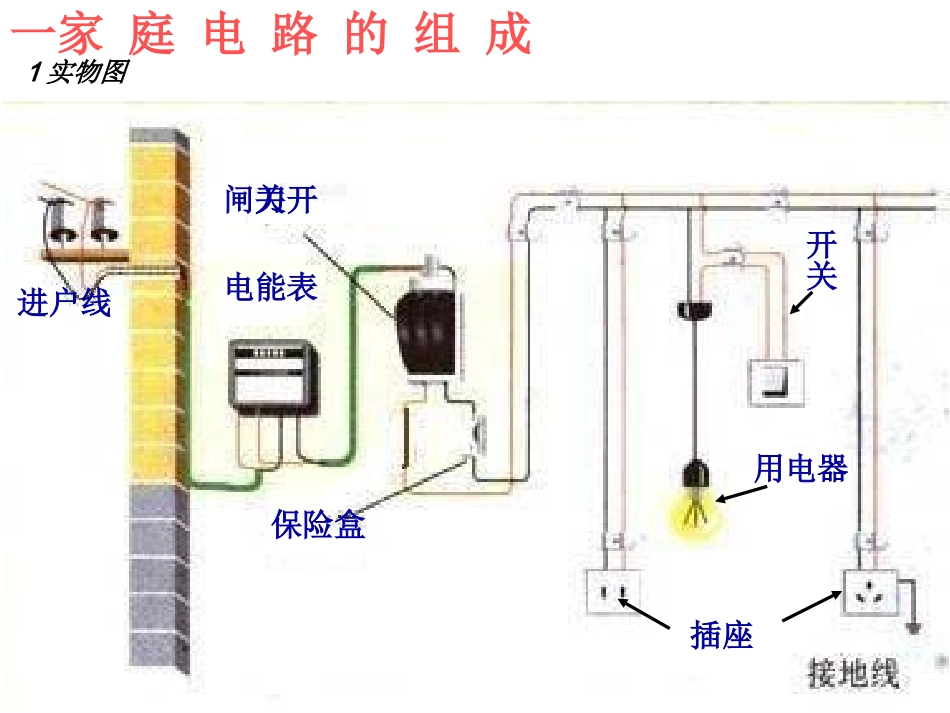

15,5家庭电路开关一家庭电路的组成闸刀开关电能表进户线保险盒插座用电器1实物图2电路图家庭电路一般由供电线路、电能表、闸刀开关、保险盒、插座、各用电器和开关以及地线等几部分构成的。火线零线1、供电线路二、各组成部分的作用2、电能表3、闸刀开关和保险丝断路器（取代闸刀开关和熔断器）：当电路过载或短路时自动断开电路（跳闸），起保护作用。不能用铁丝、铜丝代替4、插座和接地接外壳的插头要比其他两个长些？插入时，最先接通电线，保护措施提前发挥作用，拔出时，最后离开地线，保护措施发挥到最后5、白炽灯和灯座卡口式螺丝口式火线零线火线零线火线零线火线和零线可以任意连接零线火线火线和零线决不可以接错灯泡内的钨丝通电后发热，灯丝达到2000℃左右，达到白炽状态，于是灯丝发出明亮的白光。所以叫白炽灯足球场一般用高压钠灯高压钠灯亮度大，耗能小。可用在道路、港口、矿山的照明节能灯构造：笔尖、高值电阻、氖管、弹簧、笔尾金属体。使用时手要接触笔卡或笔尾金属体，当笔尖与火线接触时，氖管发红光。三测电笔触电事故：电流通过人体达到一定量时引起的伤害事故。通过人体的安全电流不超过______.10毫安一般情况下，以下才是安全的，但在潮湿的环境中，安全电压应在24伏甚至12伏以下36伏家庭电路中发生触电事故都是直接或间接接触到火线造成的。四安全用电触电的形式：双线触电单线触电如果人站在绝缘的凳子上会发生单线触吗？潮湿线破损火线露出水安全用电安全用电U高压电弧触电高压危险，请勿靠近高压危险，请勿靠近高压触电的两种形式高压跨步触电当然，在雷雨天，强大的电流当然，在雷雨天，强大的电流也会也会------------所以象所以象““室外天室外天线线””等一定要装设避雷装置，等一定要装设避雷装置，确保安全。确保安全。雷击注意防雷!!触电急救触电急救明确：人一定要救但必须保证自身的安全。这三种方法行吗？三、人工呼吸一、切断电源二、用干燥的木棒拨开这样可不行我来救你了！啊！安全用电原则安全用电原则不接触低压带电体，不靠近高压带电体要警惕本来不应带电的物体带了电，本来该绝缘的物体导了电：1、防止绝缘部分破损2、保持绝缘部分干燥3、避免电线跟其它金属物接触4、要定期检查，及时修理人手触电时，为什么有时不把手抽回来？难道不想抽回来？显然是被吸住了抽不回来。对这一提问可用电流的生理效应来解释。人手触电时，由于电流的刺激，手会由痉挛到麻痹。即使发出抽回手的指令，无奈手已无法执行这一指令了。调查表明，绝大多数触电死亡者，都是手的掌心或手指与掌心的同侧部位触电。刚触电时，手因条件反射而弯曲，而弯曲的方向恰使手不自觉地握住了导线。这样，加长了触电时间，手很快地痉挛以致麻痹。这时即使想到应松开手指、抽回手臂，已不可能，形似被"吸住"了。如若触电时间再长一点，人的中枢神经都已麻痹，此时更不会抽手了。这些过程都是在较短的时间内发生的。如手的背面触电，对一般的民用电，则不容易导致死亡，有经验的电工为了判断用电器是否漏电而手边又无线电笔，有时就用食指指甲一面去轻触用电器外壳。若漏电，则食指将因条件反向而弯曲，弯曲的方向又恰是脱离用电器的方向。这样，触电时间很短，不致有危险。当然，电压很高，这样作也会发生危险。信息窗1，在图2所示的电路中，当开关S接通后，电灯L不亮，若用测电笔在A、B、C、D各点检查后，发现B、C、D三点氖泡都发光，在A点氖泡不发光，则可以断定线路故障().A．在导线AB段断路B．在导线BC段断路C．在导线CD段断路D．在导线CD段短路A2，家庭电路里，在晚间接通某一个开关时电路里所有的灯全部熄灭了，出现这一现象的原因是().A．与这只开关相联的用电器短路B．电路中有大功率的用电器正在工作C．开关失灵D．以上原因都是正确的A3，在图4中，有两根供接家庭电路的电线，即火线和零线、保险盒A、电灯L、开关S、两孔插座B、三孔插座C，请将这些电器元件，正确接入电路中。
