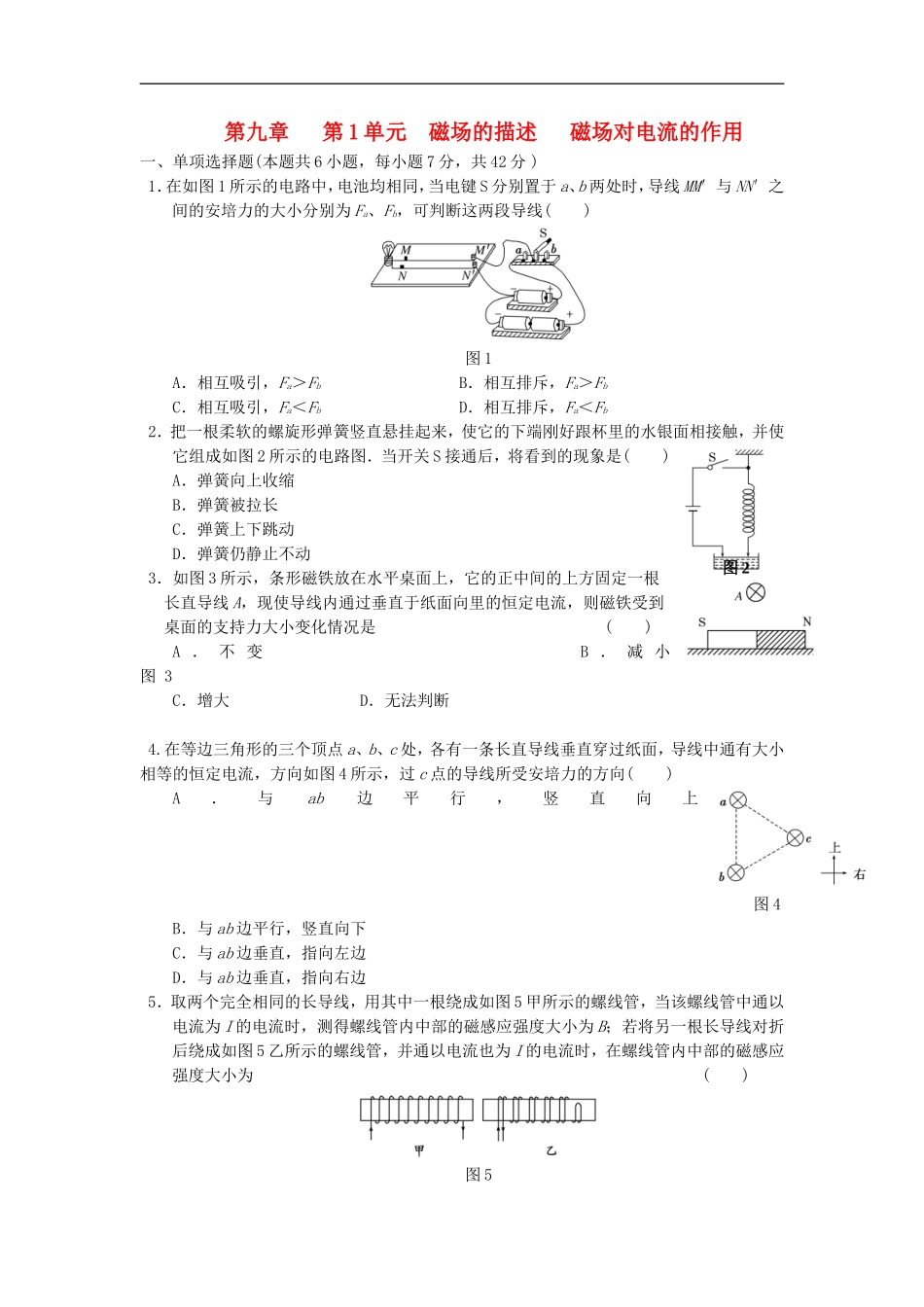

第九章第1单元磁场的描述磁场对电流的作用一、单项选择题(本题共6小题，每小题7分，共42分)1．在如图1所示的电路中，电池均相同，当电键S分别置于a、b两处时，导线MM′与NN′之间的安培力的大小分别为Fa、Fb，可判断这两段导线()图1A．相互吸引，Fa＞FbB．相互排斥，Fa＞FbC．相互吸引，Fa＜FbD．相互排斥，Fa＜Fb2．把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如图2所示的电路图．当开关S接通后，将看到的现象是()A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动3．如图3所示，条形磁铁放在水平桌面上，它的正中间的上方固定一根长直导线A，现使导线内通过垂直于纸面向里的恒定电流，则磁铁受到桌面的支持力大小变化情况是()A．不变B．减小图3C．增大D．无法判断4.在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图4所示，过c点的导线所受安培力的方向()A．与ab边平行，竖直向上图4B．与ab边平行，竖直向下C．与ab边垂直，指向左边D．与ab边垂直，指向右边5．取两个完全相同的长导线，用其中一根绕成如图5甲所示的螺线管，当该螺线管中通以电流为I的电流时，测得螺线管内中部的磁感应强度大小为B；若将另一根长导线对折后绕成如图5乙所示的螺线管，并通以电流也为I的电流时，在螺线管内中部的磁感应强度大小为()图5图2A．0B．0.5BC．BD．2B6.如图6所示，在竖直向下的匀强磁场中，有两根竖直放置的平行导轨AB、CD，导轨上放有质量为m的金属棒MN，棒与导轨间的动摩擦因数为μ，现从t＝0时刻起，给棒通以图示方向的电流，且电流大小与时间成正比，即I＝kt，其中k1为正恒量．若金属棒与导轨始终垂直，则如图7所示的表示棒所受的摩擦力随时间变化的四幅图中，正确的是()图6图7二、多项选择题(本题共4小题，每小题7分，共28分．每小题有多个选项符合题意，全部选对的得7分，选对但不全的得3分，错选或不答的得0分)7.如图8所示，一金属直杆MN两端接有导线，悬挂于线圈上方，MN与线圈轴线处于同一竖直平面内，为使MN垂直纸面向外运动，可以()A．将a、c端接电源正极，b、d端接电源负极B．将b、d端接电源正极，a、c端接电源负极图8C．将a、d端接电源正极，b、c端接电源负极D．将a、c端接交流电源的一端，b、d端接交流电源的另一端8．在磁感应强度为B0、方向竖直向上的匀强磁场中，水平放置一根长通电直导线，电流的方向垂直于纸面向里．如图9所示，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中()A．c、d两点的磁感应强度大小相等B．a、b两点的磁感应强度大小相等C．c点的磁感应强度的值最小D．a点的磁感应强度的值最大9．质量为m的通电细杆置于倾角为θ的导轨上，导轨的宽度为d，杆与导轨间的动摩擦因数为μ，有垂直于纸面向里的电流通过杆，杆恰好静止于导轨上．在如图10所示的A、B、C、D四个图中，杆与导轨间的摩擦力一定不为零的是()图1010．如图11所示，有两根长为L、质量为m的细导体棒a、b，a被水平放置在倾角为45°的光滑斜面上，b被水平固定在与a在同一水平面的另一位置，且a、b平行，它们之间的距离为x.当两细棒中均通以电流大小为I的同向电流时，a恰能在斜面上保持静止，则下列关于b的电流在a处产生的磁场的磁感应强度的说法正确的是()A．方向向上图9图11B．大小为C．要使a仍能保持静止，而减小b在a处的磁感应强度，可使b上移D．若使b下移，a将不能保持静止三、计算题(本题共2小题，共30分．解答时请写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)11．(14分)如图12所示，在倾角为37°的光滑斜面上有一根长为0.4m、质量为6×10－2kg的通电直导线，电流大小I＝1A、方向垂直于纸面向外，导线用平行于斜面的轻绳拴住不动，整个装置放在磁感应强度每秒增加0.4T、方向竖直向上的磁场中，设t＝0时，B＝0，求需要几秒，斜面对导线的支持力为零？(g取10m/s2)图1212．(16分)(2010·盐城模拟)粗细均匀的直导线ab的两端悬挂在两根相同的弹簧下边，ab恰好处在水平位置(如图13所示)．已...
