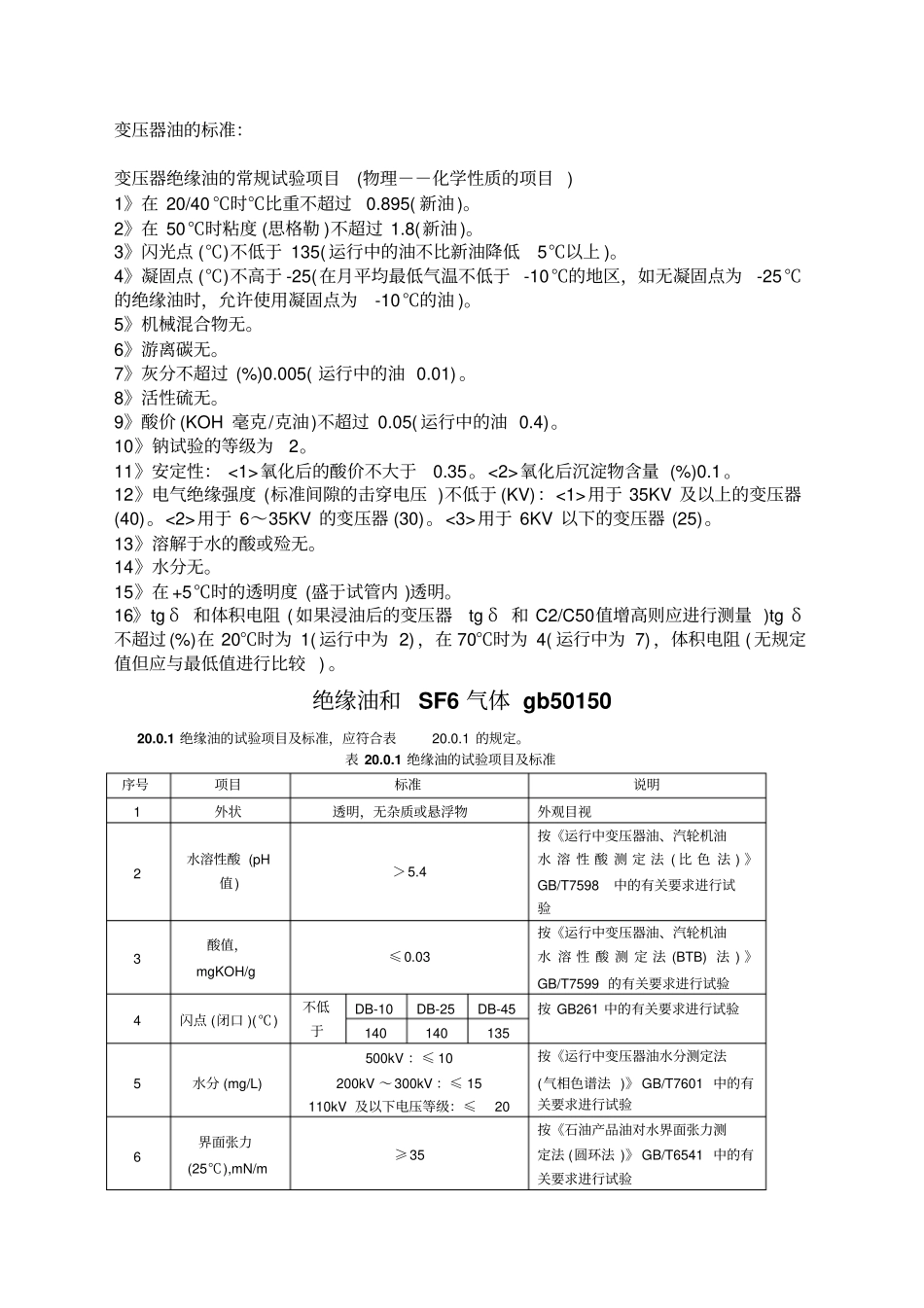

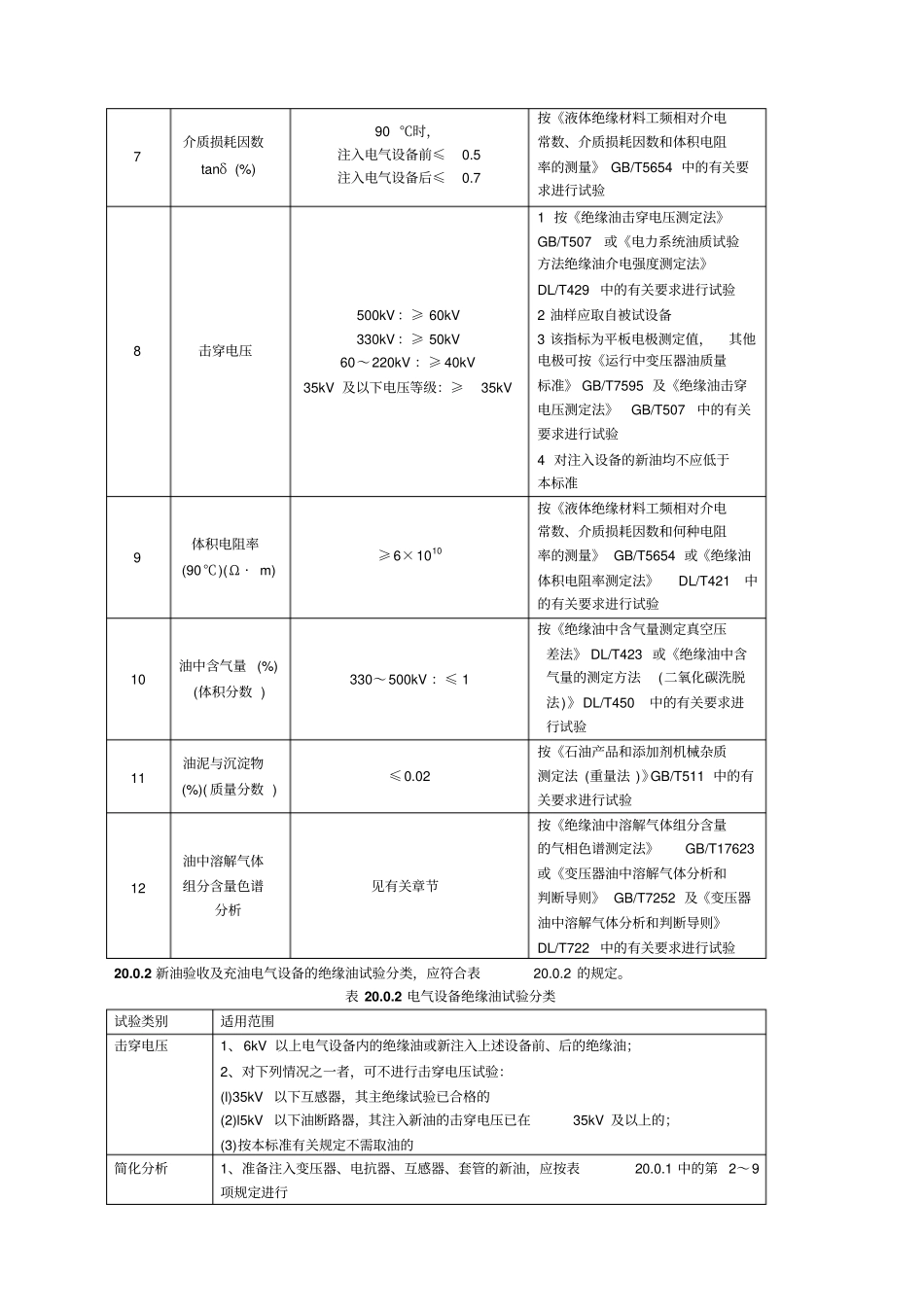

变压器油的标准：变压器绝缘油的常规试验项目(物理－－化学性质的项目)1》在20/40℃时℃比重不超过0.895(新油)。2》在50℃时粘度(思格勒)不超过1.8(新油)。3》闪光点(℃)不低于135(运行中的油不比新油降低5℃以上)。4》凝固点(℃)不高于-25(在月平均最低气温不低于-10℃的地区，如无凝固点为-25℃的绝缘油时，允许使用凝固点为-10℃的油)。5》机械混合物无。6》游离碳无。7》灰分不超过(%)0.005(运行中的油0.01)。8》活性硫无。9》酸价(KOH毫克/克油)不超过0.05(运行中的油0.4)。10》钠试验的等级为2。11》安定性：<1>氧化后的酸价不大于0.35。<2>氧化后沉淀物含量(%)0.1。12》电气绝缘强度(标准间隙的击穿电压)不低于(KV)：<1>用于35KV及以上的变压器(40)。<2>用于6～35KV的变压器(30)。<3>用于6KV以下的变压器(25)。13》溶解于水的酸或殓无。14》水分无。15》在+5℃时的透明度(盛于试管内)透明。16》tgδ和体积电阻(如果浸油后的变压器tgδ和C2/C50值增高则应进行测量)tgδ不超过(%)在20℃时为1(运行中为2)，在70℃时为4(运行中为7)，体积电阻(无规定值但应与最低值进行比较)。绝缘油和SF6气体gb5015020.0.1绝缘油的试验项目及标准，应符合表20.0.1的规定。表20.0.1绝缘油的试验项目及标准序号项目标准说明1外状透明，无杂质或悬浮物外观目视2水溶性酸(pH值)＞5.4按《运行中变压器油、汽轮机油水溶性酸测定法(比色法)》GB/T7598中的有关要求进行试验3酸值，mgKOH/g≤0.03按《运行中变压器油、汽轮机油水溶性酸测定法(BTB)法)》GB/T7599的有关要求进行试验4闪点(闭口)(℃)不低于DB-10DB-25DB-45按GB261中的有关要求进行试验1401401355水分(mg/L)500kV：≤10200kV～300kV：≤15110kV及以下电压等级：≤20按《运行中变压器油水分测定法(气相色谱法)》GB/T7601中的有关要求进行试验6界面张力(25℃),mN/m≥35按《石油产品油对水界面张力测定法(圆环法)》GB/T6541中的有关要求进行试验7介质损耗因数tanδ(%)90℃时，注入电气设备前≤0.5注入电气设备后≤0.7按《液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量》GB/T5654中的有关要求进行试验8击穿电压500kV：≥60kV330kV：≥50kV60～220kV：≥40kV35kV及以下电压等级：≥35kV1按《绝缘油击穿电压测定法》GB/T507或《电力系统油质试验方法绝缘油介电强度测定法》DL/T429中的有关要求进行试验2油样应取自被试设备3该指标为平板电极测定值，其他电极可按《运行中变压器油质量标准》GB/T7595及《绝缘油击穿电压测定法》GB/T507中的有关要求进行试验4对注入设备的新油均不应低于本标准9体积电阻率(90℃)(Ω·m)≥6×1010按《液体绝缘材料工频相对介电常数、介质损耗因数和何种电阻率的测量》GB/T5654或《绝缘油体积电阻率测定法》DL/T421中的有关要求进行试验10油中含气量(%)(体积分数)330～500kV：≤1按《绝缘油中含气量测定真空压差法》DL/T423或《绝缘油中含气量的测定方法(二氧化碳洗脱法)》DL/T450中的有关要求进行试验11油泥与沉淀物(%)(质量分数)≤0.02按《石油产品和添加剂机械杂质测定法(重量法)》GB/T511中的有关要求进行试验12油中溶解气体组分含量色谱分析见有关章节按《绝缘油中溶解气体组分含量的气相色谱测定法》GB/T17623或《变压器油中溶解气体分析和判断导则》GB/T7252及《变压器油中溶解气体分析和判断导则》DL/T722中的有关要求进行试验20.0.2新油验收及充油电气设备的绝缘油试验分类，应符合表20.0.2的规定。表20.0.2电气设备绝缘油试验分类试验类别适用范围击穿电压1、6kV以上电气设备内的绝缘油或新注入上述设备前、后的绝缘油；2、对下列情况之一者，可不进行击穿电压试验：(l)35kV以下互感器，其主绝缘试验已合格的(2)l5kV以下油断路器，其注入新油的击穿电压已在35kV及以上的；(3)按本标准有关规定不需取油的简化分析1、准备注入变压器、电抗器、互感器、套管的新油，应按表20.0.1中的第2～9项规定进行2、准备注入油断路器的新油，应按表20.0.l中的第2、3、4、5、8项规定进行全分析对油的性能有怀疑时，应按表20.0.1中的全部项目进行20.0.3绝缘油当需要进行混合时，在混合前，应按混油的实际使用...
